Giá Treo Giấy Vệ Sinh Tham Số (Somewhat) Parametric

Cuộn giấy vệ sinh bây giờ to hơn hồi trước, mà mấy cái holder tiêu chuẩn thì chịu không nổi. Hoặc là không nhét cuộn vào được luôn, hoặc cuộn giấy bị cạ vô phần “càng/khung” của holder.

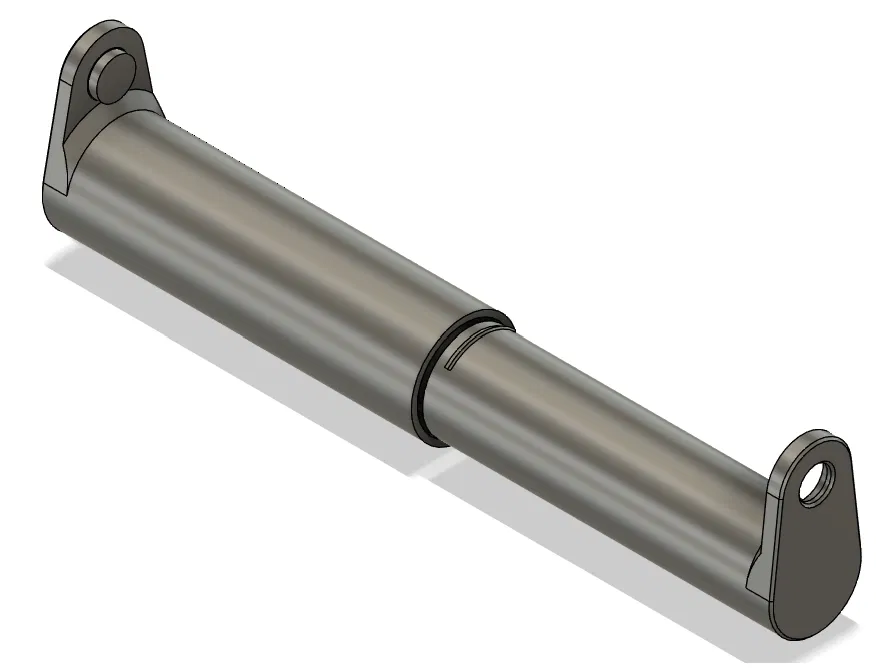

Thiết kế này xử lý chuyện đó bằng cách kéo phần trục ở giữa của cây treo giấy ra ngoài thêm một chút.

Để in, mình gợi ý layer height 0.2 mm với 100% infill. Dựng các ống đứng trên đầu của nó, để phần “chân” chạm mặt bàn in (bed). Sau đó in 2 cái chốt (pegs) với phần đáy to đặt xuống bed.

Dùng keo 502 (super glue) hoặc epoxy để dán các chốt vào trong ống là xài được. Tháo cây treo hiện tại ra và kéo rời ra để lấy lò xo (spring). Luồn lò xo vào ống lớn, rồi trượt ống nhỏ vào ống lớn cho tới khi vượt qua phần gờ (lips) ở đầu ống.

Giờ thì bạn dùng như holder bình thường, nhưng có thêm chút khoảng hở để vừa cuộn giấy lớn.

(Cái này lấy cảm hứng từ món giveaway cuộn Charmin khoảng 10 năm trước. Cái của nhà mình dùng không còn ổn nữa nên mình thiết kế cái này để thay.)

Mình có đính kèm file thiết kế Fusion để bạn chỉnh kích thước theo nhu cầu. Mình không đảm bảo là nó sẽ chỉnh ngon lành nếu bạn đổi các parameters; nếu chỉnh xong mà bị lỗi thì mình cũng khó hỗ trợ thêm. Mình chia sẻ file thiết kế theo đúng hiện trạng (as-is).
