Adapter cơ bản Parkside™ X20V (STP, STL, FreeCAD)

Adapter cơ bản Parkside X20V

Cũng không có gì nhiều để nói. Nếu bạn tìm ra cái này thì chắc bạn biết mình cần gì rồi :)

Disclaimer: Mấy pack pin này “lực” lắm. Nếu bạn làm chập mạch hoặc gây cháy nổ khi dùng thiết kế này thì mình không chịu trách nhiệm. Vui lòng chỉ in và sử dụng nếu bạn “rành về điện/điện tử”!!!

Cái này có hữu ích với bạn không?

Đừng ngại bấm ❤ để ủng hộ nha. Mình lúc nào cũng vui khi được nghe bạn phản hồi ở phần 🗩 bình luận. Nếu bạn gặp vấn đề khi in file của mình: cứ để lại ở phần bình luận luôn!

File được cung cấp

Mình thích có CAD-files “xịn” khi tải đồ của người khác. Nhiều bạn chỉ có mỗi file .STL. Mấy file đó thì gần như không hữu ích nếu muốn chỉnh sửa tiếp hoặc thay đổi nhanh. Nên mình sẽ cung cấp cho bạn các file sau:

Định dạng

Có kèm?

Mô tả

STL

✓

-

STEP

✓

Version 214

FreeCAD

✓

Version 0.19 Link Branch (2022.1128)

Cập nhật

• 2026-01-15 File .step của phần nắp (lid) bị trùng với phần đáy. Đã sửa lại.

• 2021-12-11 Files: V1. Changelog:

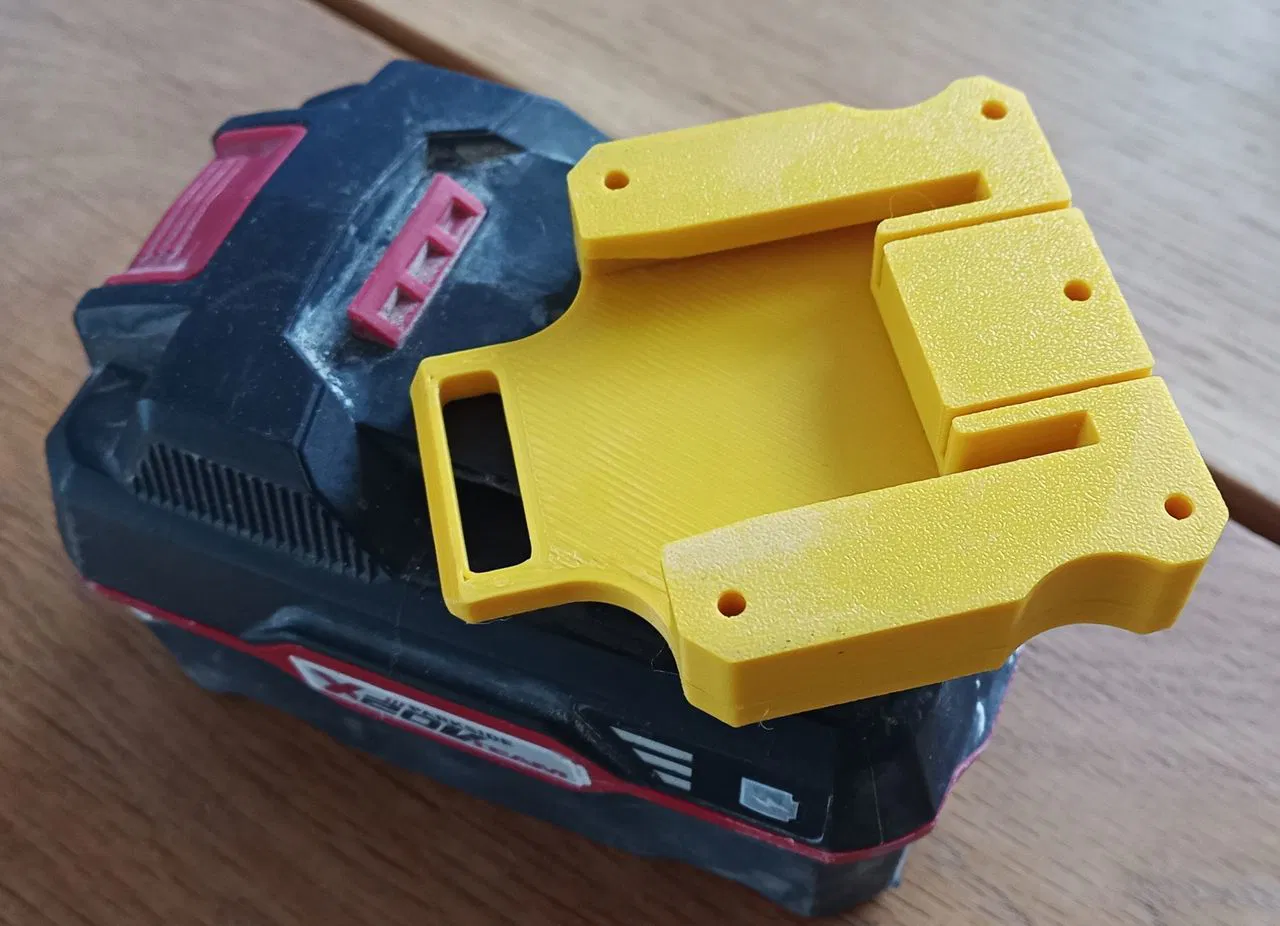

  • Basepart:

    • connector-blades không còn thò ra khỏi chi tiết nữa

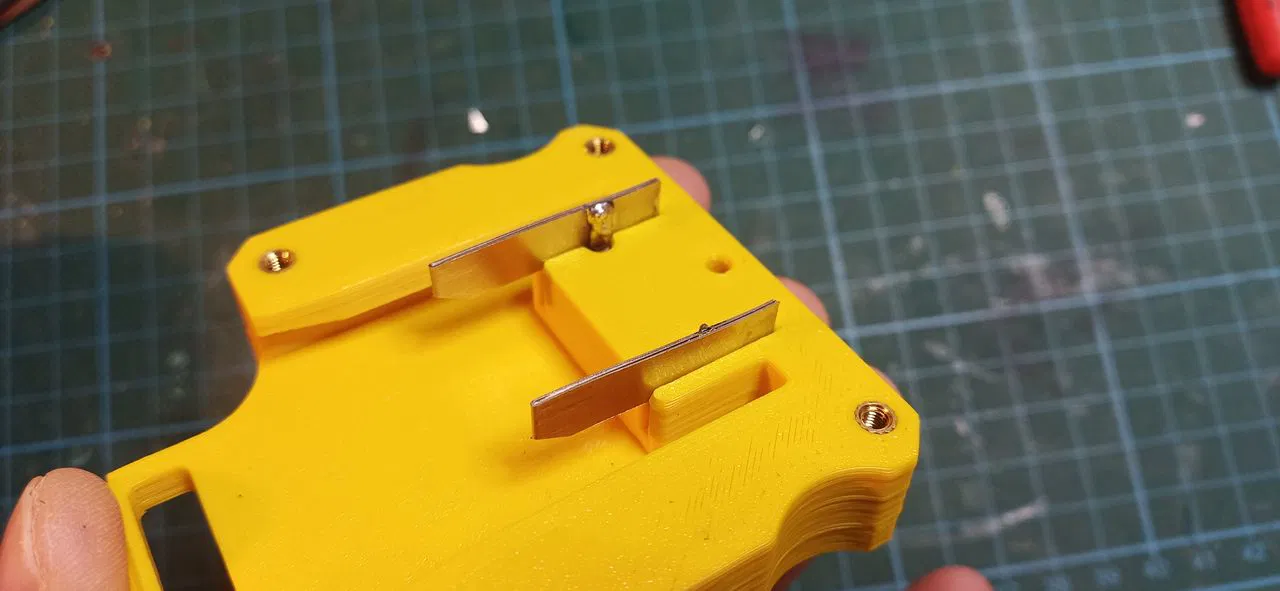

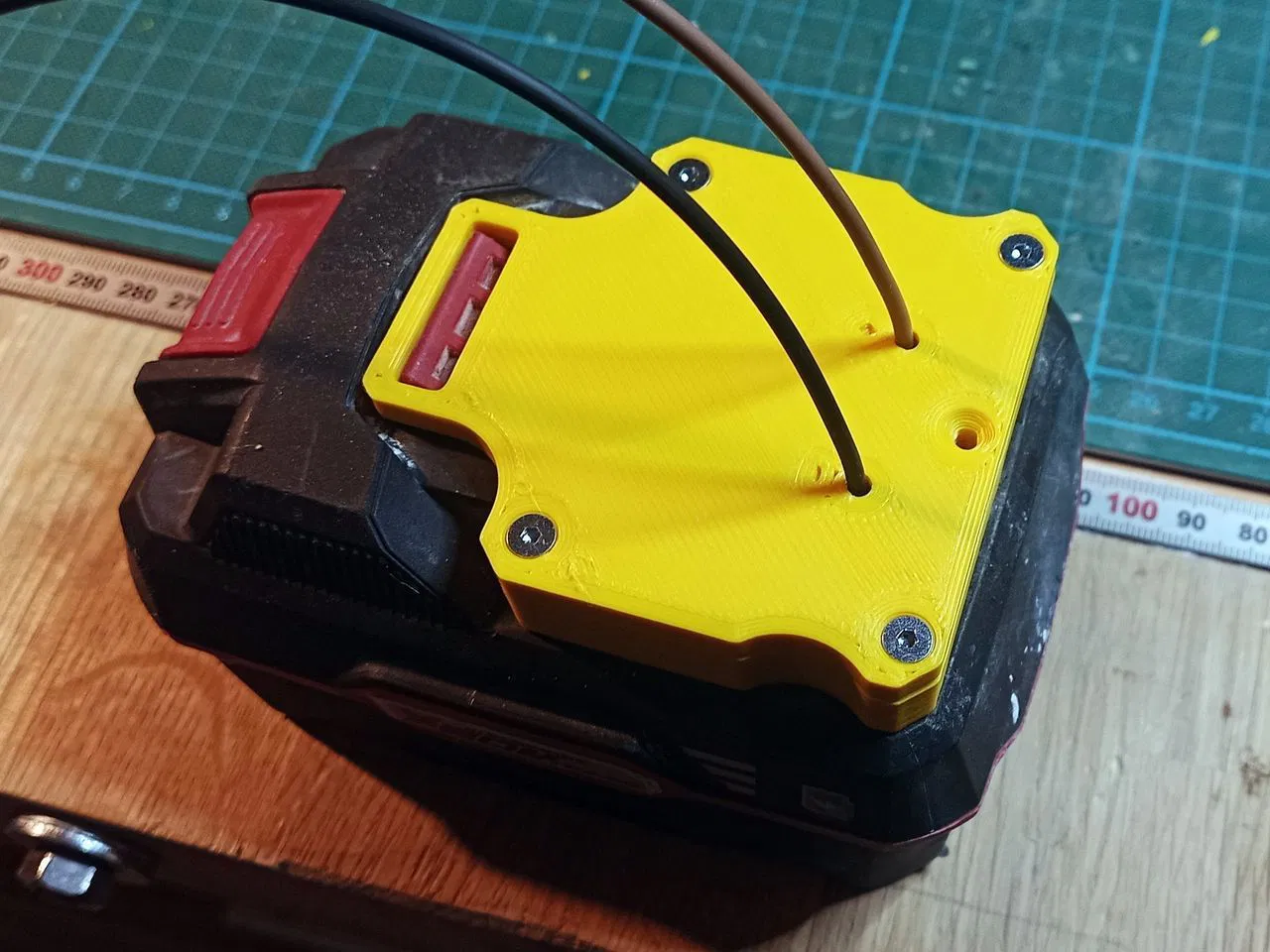

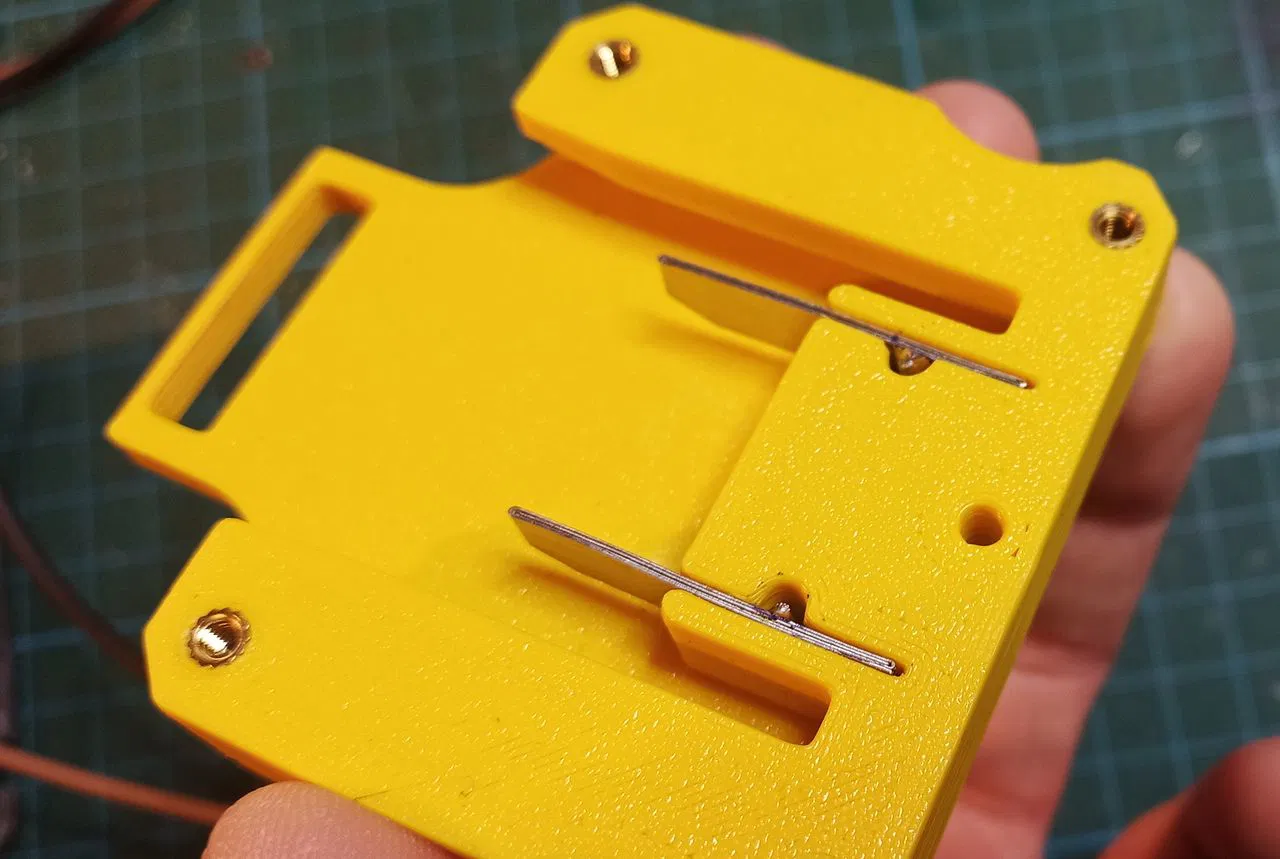

    • thêm 2 lỗ để hàn dây vào connector và luồn dây đi lên phía trên

    • thêm ký hiệu cực tính (polarity)

    • lỗ 4mm cho insert Ruthex M3

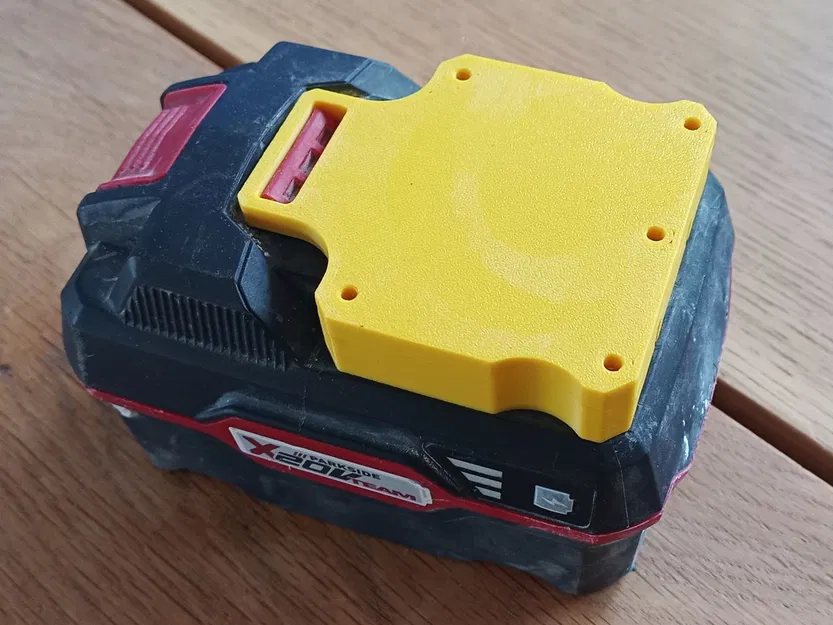

  • Lid:

    • thêm 2 lỗ để hàn dây vào connector và luồn dây đi lên phía trên

    • thêm ký hiệu cực tính (polarity)

    • lỗ cho vít M3 đầu chìm (ISO 10642 / DIN 7991)

• 2021-12-10 upload lần đầu. Files: V0

Lắp ráp có dễ không?

Ở V0 có vài lỗ bạn có thể khoan rộng thêm để gắn heat inserts vào một trong hai phần. Hoặc đơn giản là dán hai phần lại với nhau.

Nếu có nhiều người quan tâm mình sẽ thêm các phiên bản có lỗ countersunk. Bạn cũng có thể tự làm trong FreeCAD rất dễ: chỉ cần sửa feature “Holes” và chỉnh:

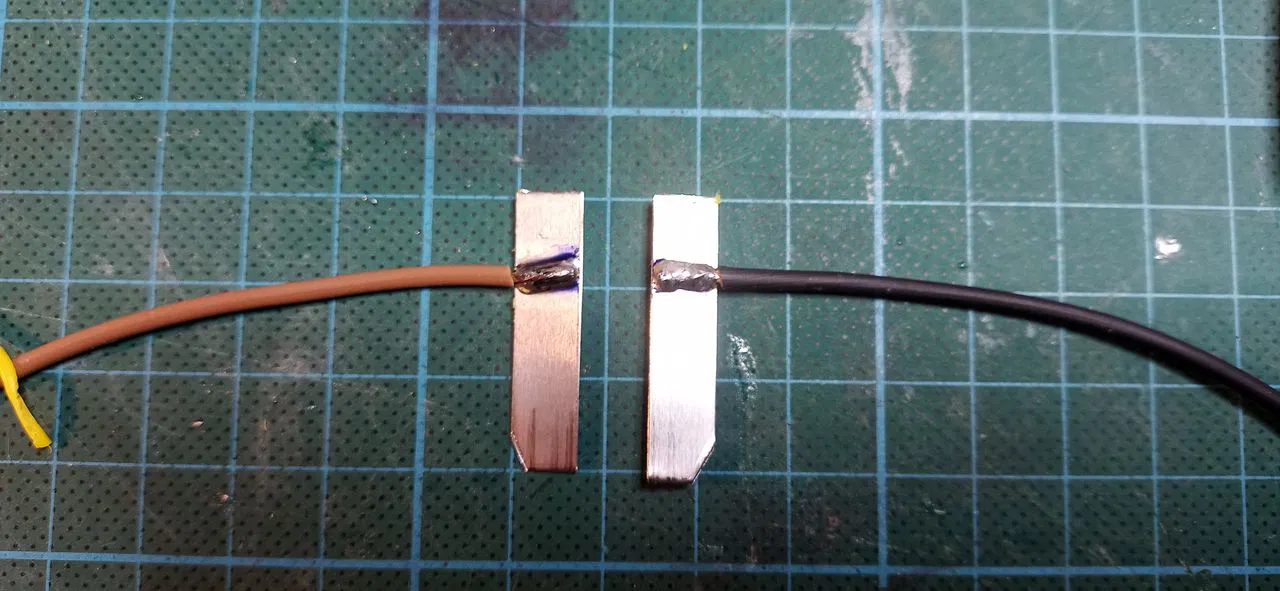

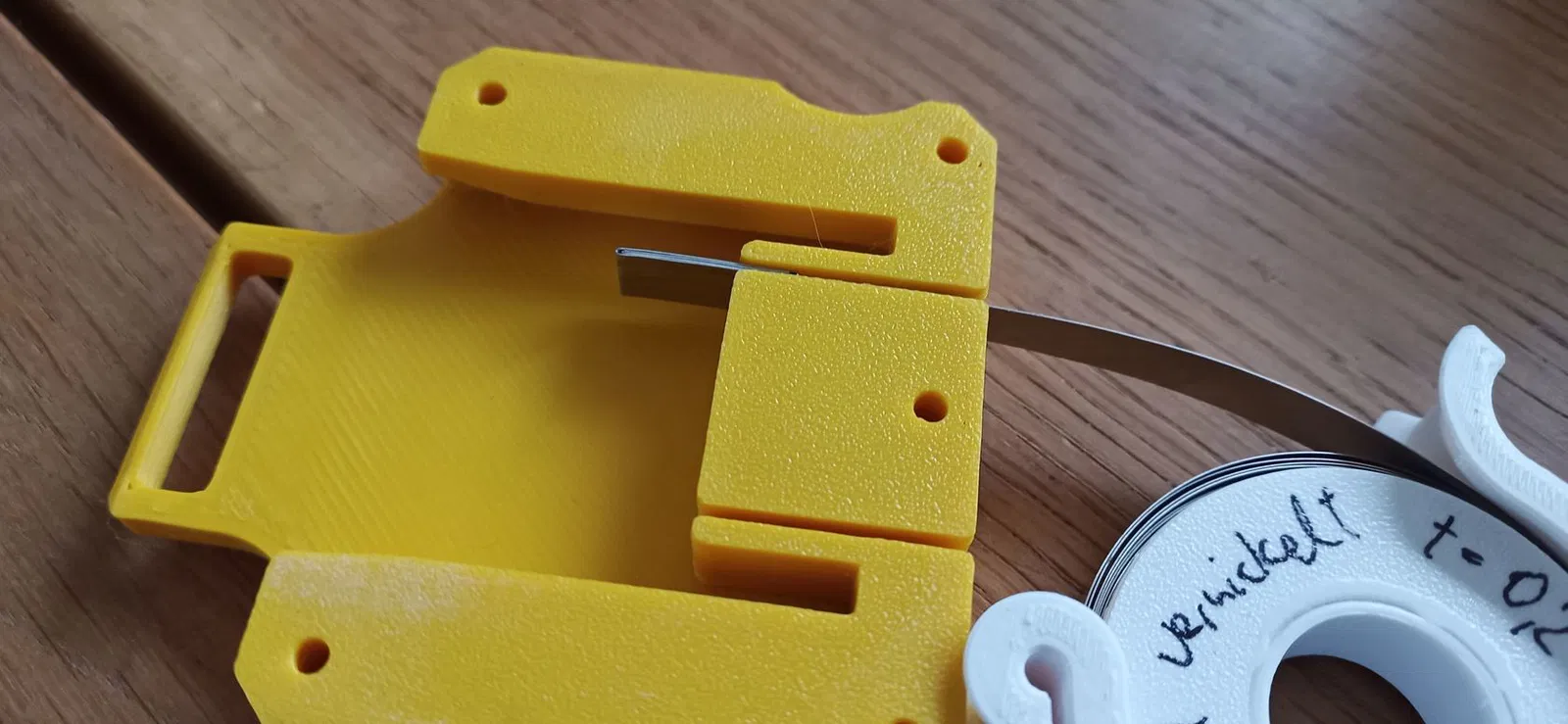

Có một khe 1mm để nhét một dải hilumin 0.2mm rộng 7mm (loại dùng để nối cell Li-Ion). Chỉ cần gập nó 4 lần rồi ép/dán vào khe.

Nhớ nha: Có sẵn FreeCAD và STP files, cứ chỉnh sửa theo ý bạn!!!

Mẫu này xong chưa?

Kiểu như… cũng gần xong.

Thiết lập in (Print Settings)

Nếu bạn muốn bắt thêm đồ lên phần “lid” sau này bằng vít, thì hãy in phần đó infill 100%. Việc khoan lỗ sẽ dễ hơn nhiều!

Rafts: Không cần

Supports: Không cần

Resolution: 0.2 … 0.3. Chạy rất ổn ở layer height 0.3mm

Perimeters: 3 trở lên

Infill: 25%-100%

Filament: PLA, PETG, ABS, ASA, …

Notes:

Sau khi in (Post-Printing)

Không cần supports nên khỏi phải dọn dẹp gì.

Lắp ráp (Assembly)

Mình khuyên dùng keo 502 (CA) để dán hai phần lại. Nó hoạt động rất tốt với PLA, PETG, ASA, ABS nếu làm đúng cách.

Mấu chốt ở đây là dùng thêm chai xịt activator!

1. lau sạch cả hai bề mặt bằng cồn và để bay hơi

2. xịt activator lên phần “lid” rồi để bay hơi

3. bôi một lượng keo CA vừa đủ lên phần base

4. cắm 2 cây đinh 3mm/chốt định vị (dowel pins) vào 2 lỗ chéo nhau

5. trượt ráp hai phần vào nhau và kẹp chặt lại

Keo sẽ set gần như ngay lập tức, nên việc dùng chốt để canh thẳng hai phần là cực kỳ quan trọng khi làm với CA + activator.
