Tay đòn khớp (Articulated camera arm) in 3D 1

6 hình

Dụng Cụ Tiện Ích

Tay đòn khớp (Articulated camera arm) in 3D

Tác giả Mike_156562

Lượt tải
6
Lượt thích
3
Lượt coi
119

File 12 6,1 MB

  • Arm_short_1771908180.stlSTL · 730,9 KB
  • Knob_M3_1771908181.stlSTL · 63 KB
  • Camera_joint_1771908183.stlSTL · 270,6 KB
  • Knob_M6_lid_1771908183.stlSTL · 11,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Một tay đòn khớp (articulated arm) cho camera hoặc đèn, có thể bắt vít cố định hoặc kẹp bằng clamp.

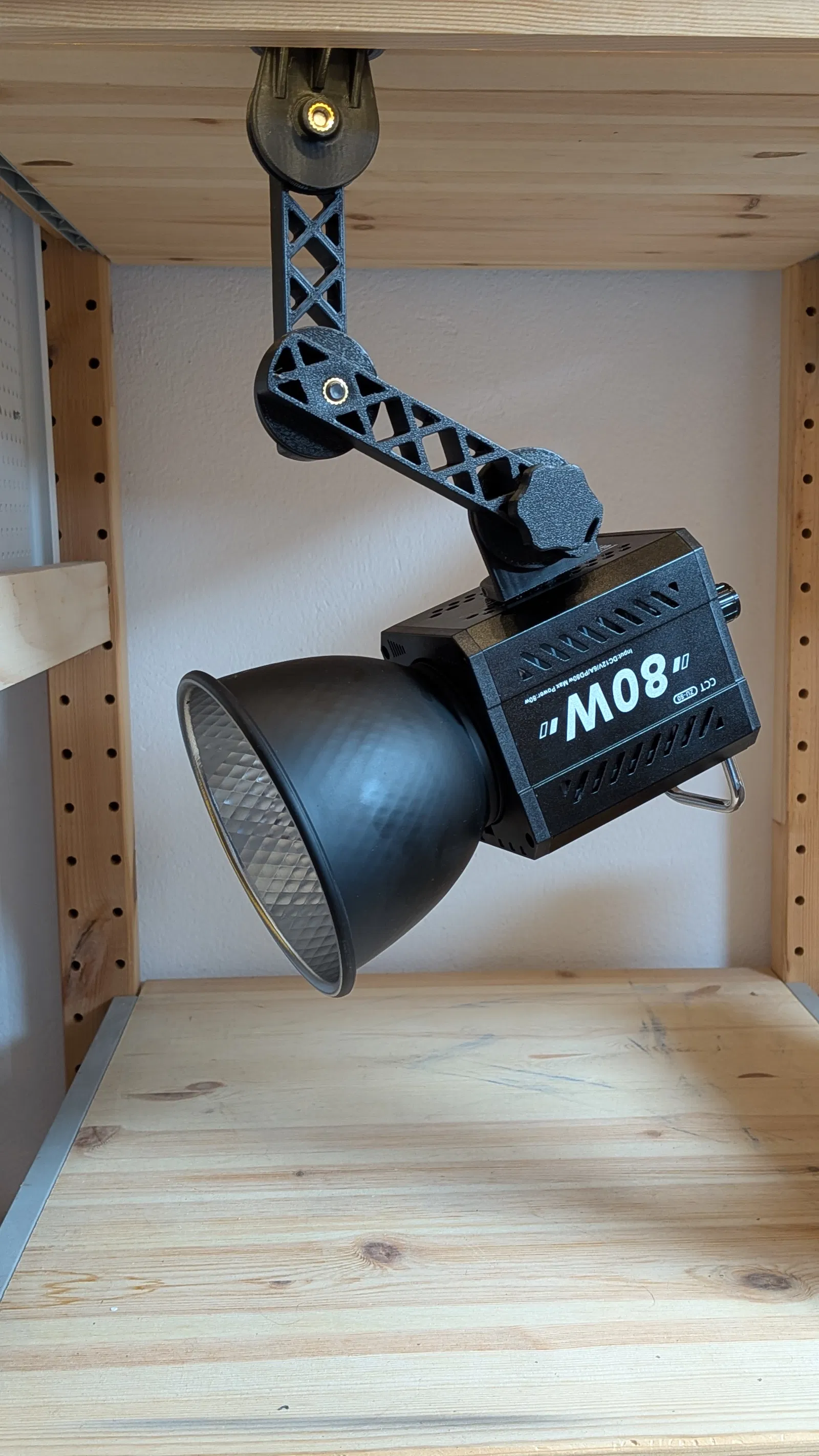

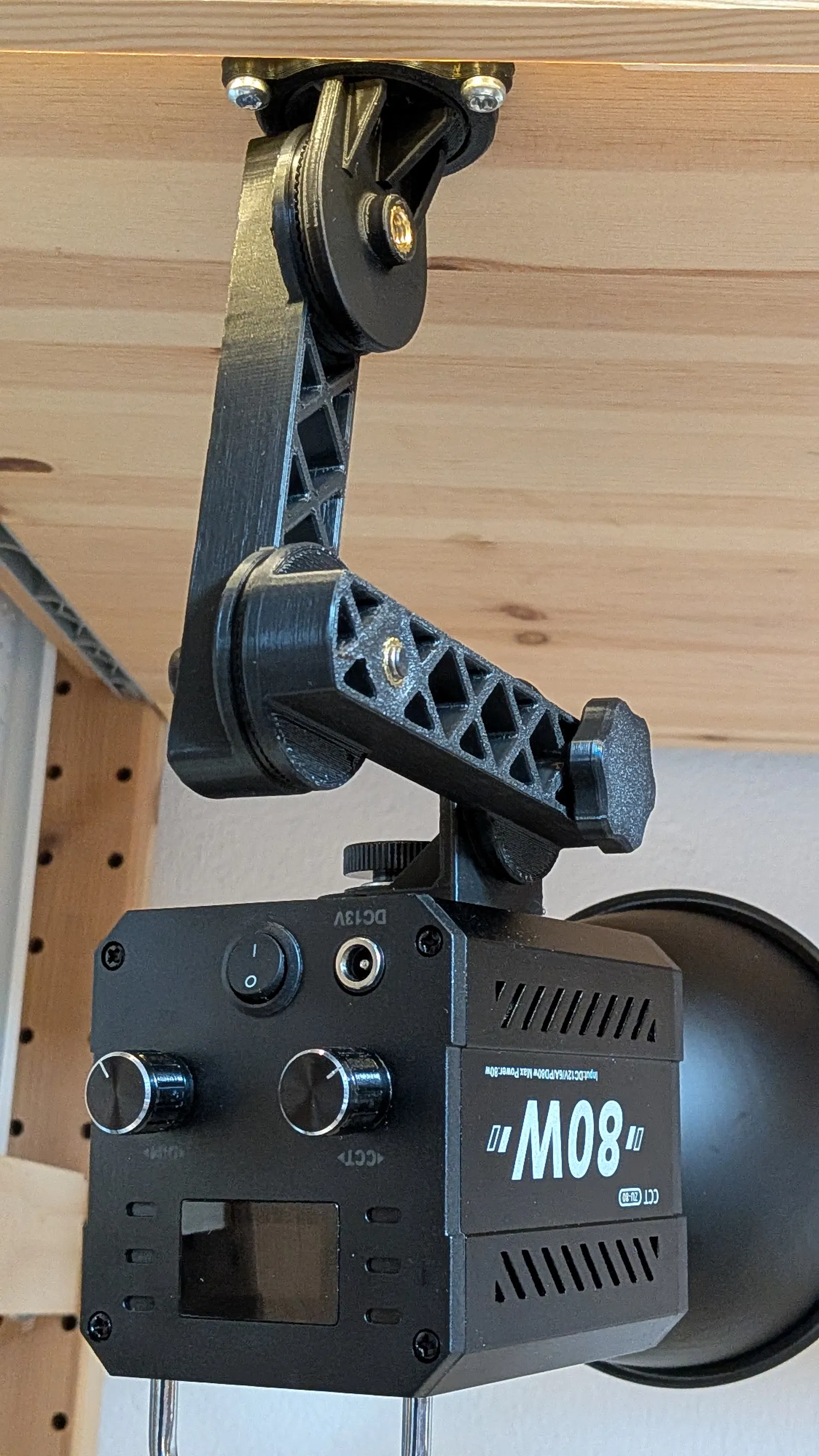

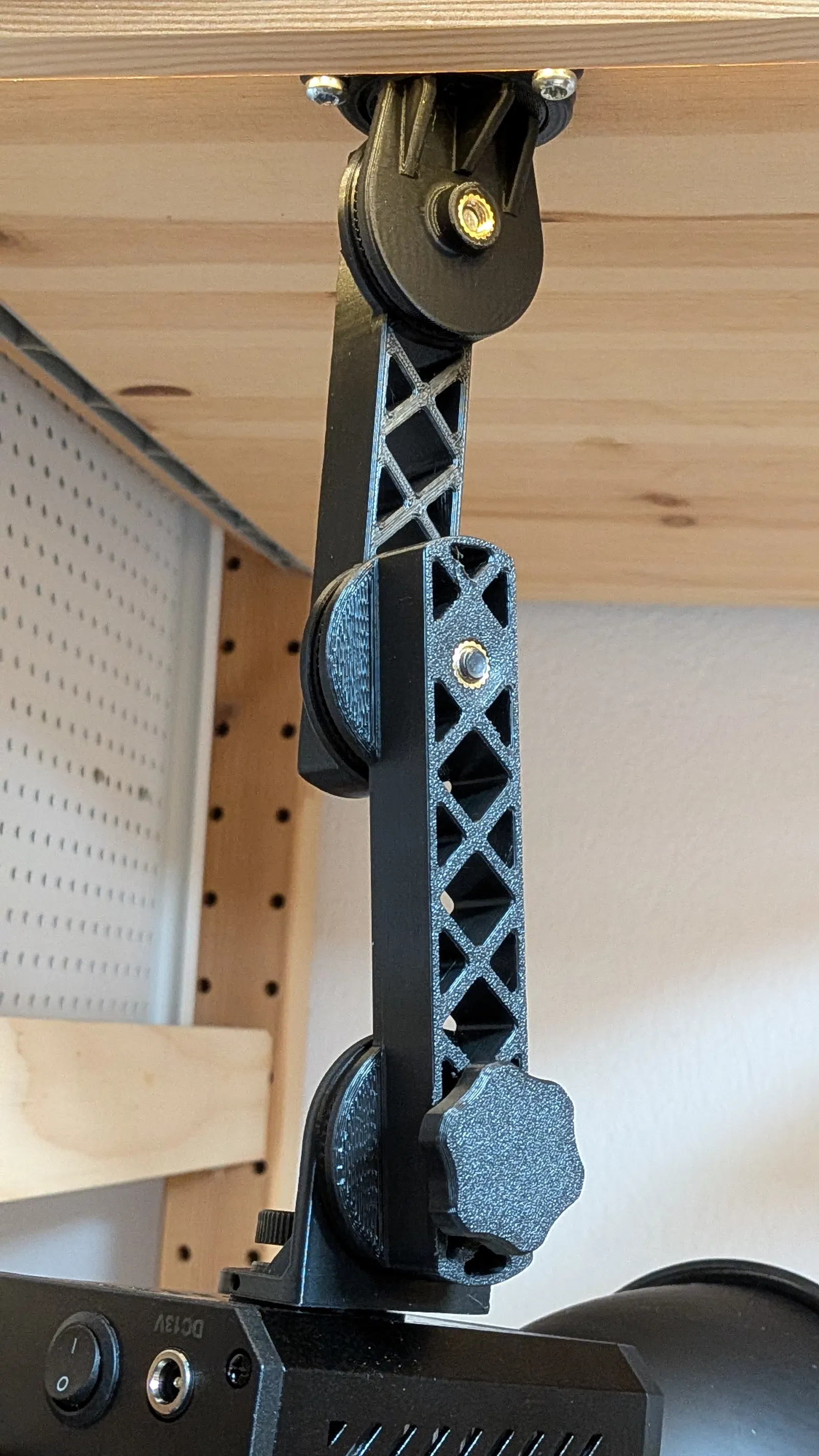

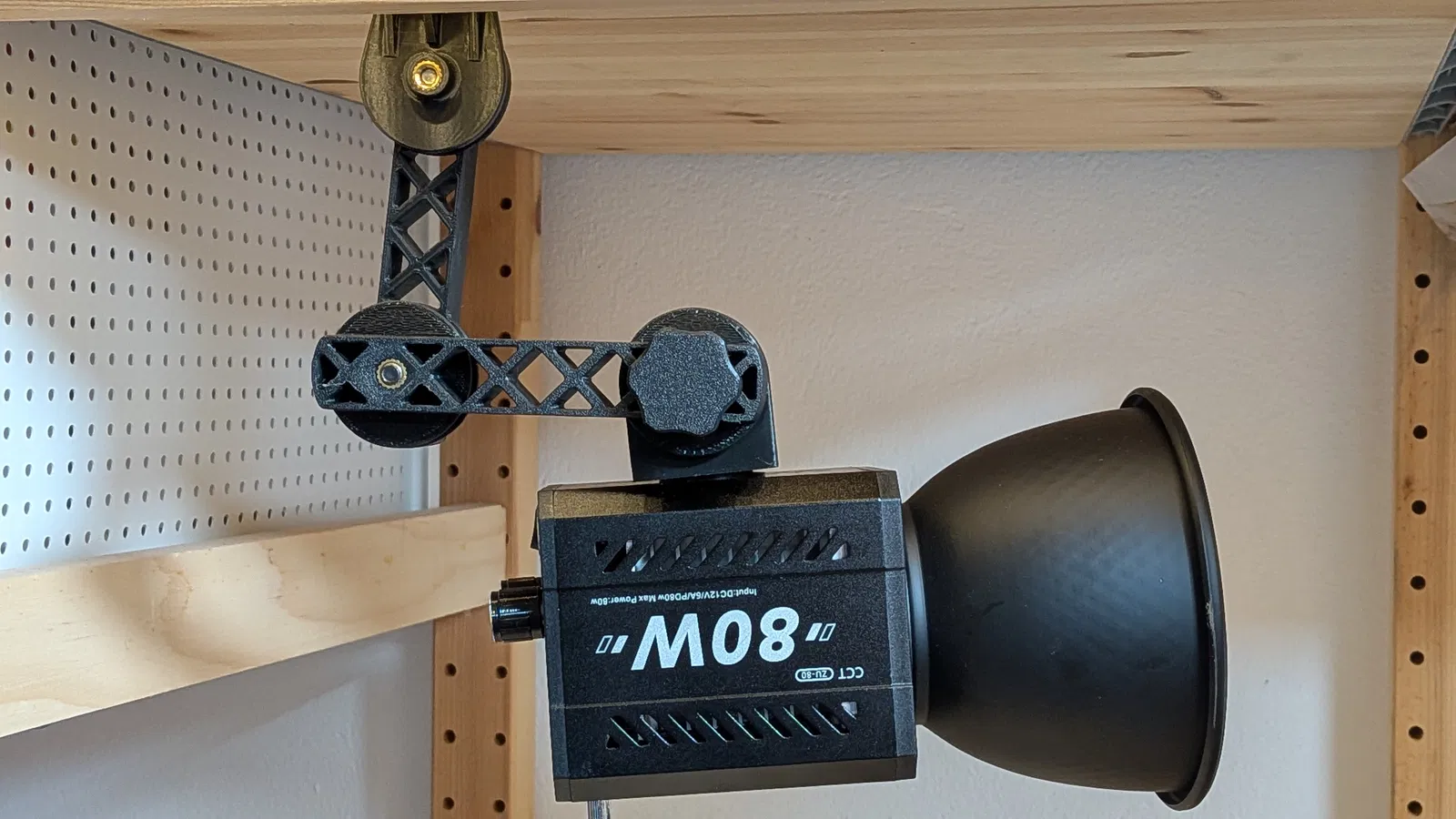

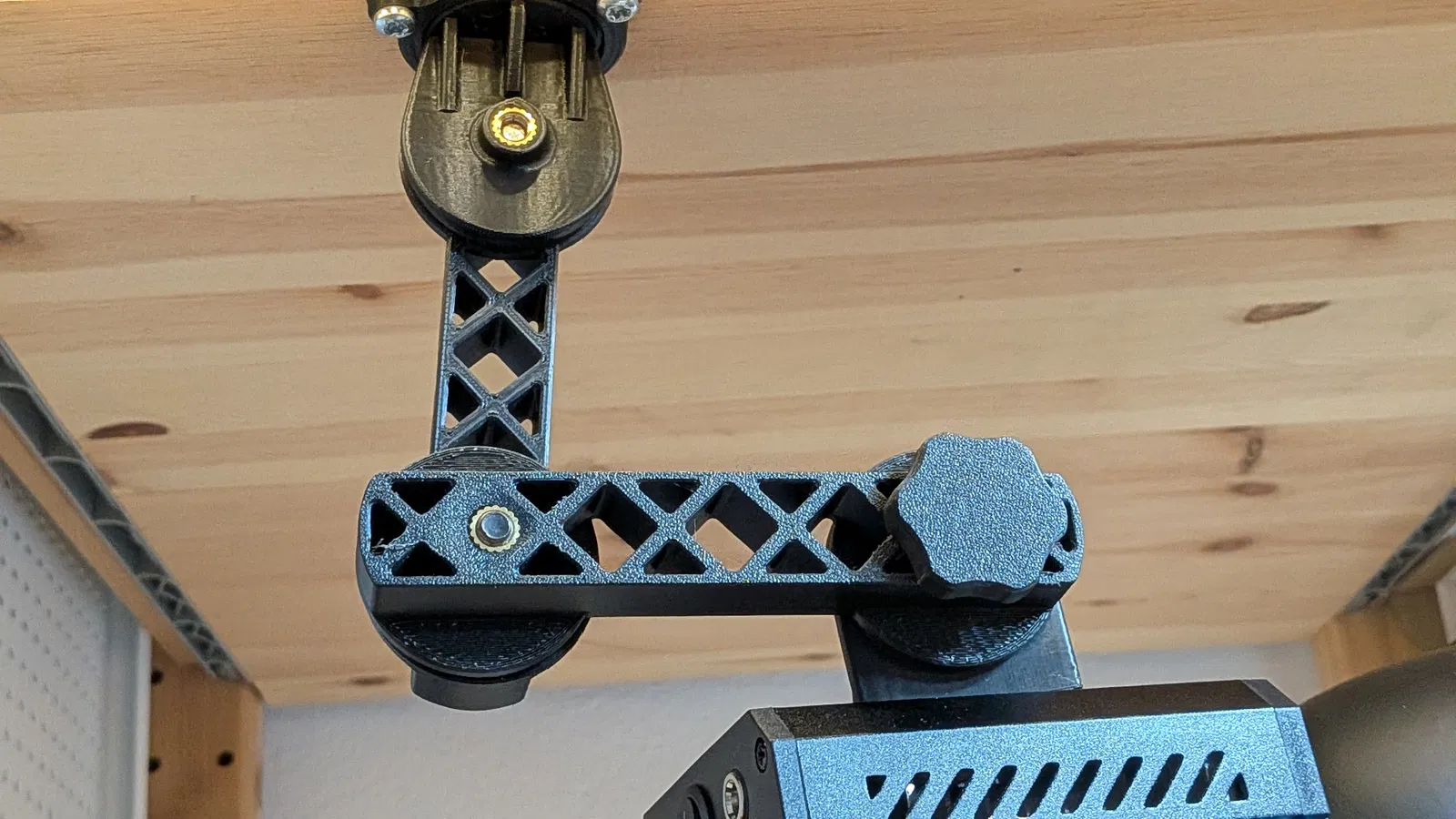

Đây là tay đỡ camera khá cứng cáp; cái đèn trong hình nặng 500g mà vẫn chạy ngon. Mỗi khớp đều là khớp động, bạn chỉnh đèn/camera đúng vị trí mình cần rất dễ.

Bạn có thể dùng một tay đơn lẻ, hoặc gắn nhiều tay nối tiếp; có 2 lựa chọn chiều dài.

Ren (Threads)
Tất cả ren M6 cần dùng heat set inserts M6 kích thước 8x8 mm. Ren M3 trên bệ camera được thiết kế để vặn trực tiếp vào nhựa; nếu không có taro, bạn có thể dùng ốc vặn vào để tự tạo ren cũng được.

Ốc vặn tay (Thumb screw) 1/4"
Phần đặc biệt duy nhất bạn cần là 1 con ốc vặn tay 1/4" cho camera/đèn. Mình mua cái này giá $2 nhưng gần như loại nào cũng dùng được.
https://www.aliexpress.com/item/1005007268881200.html

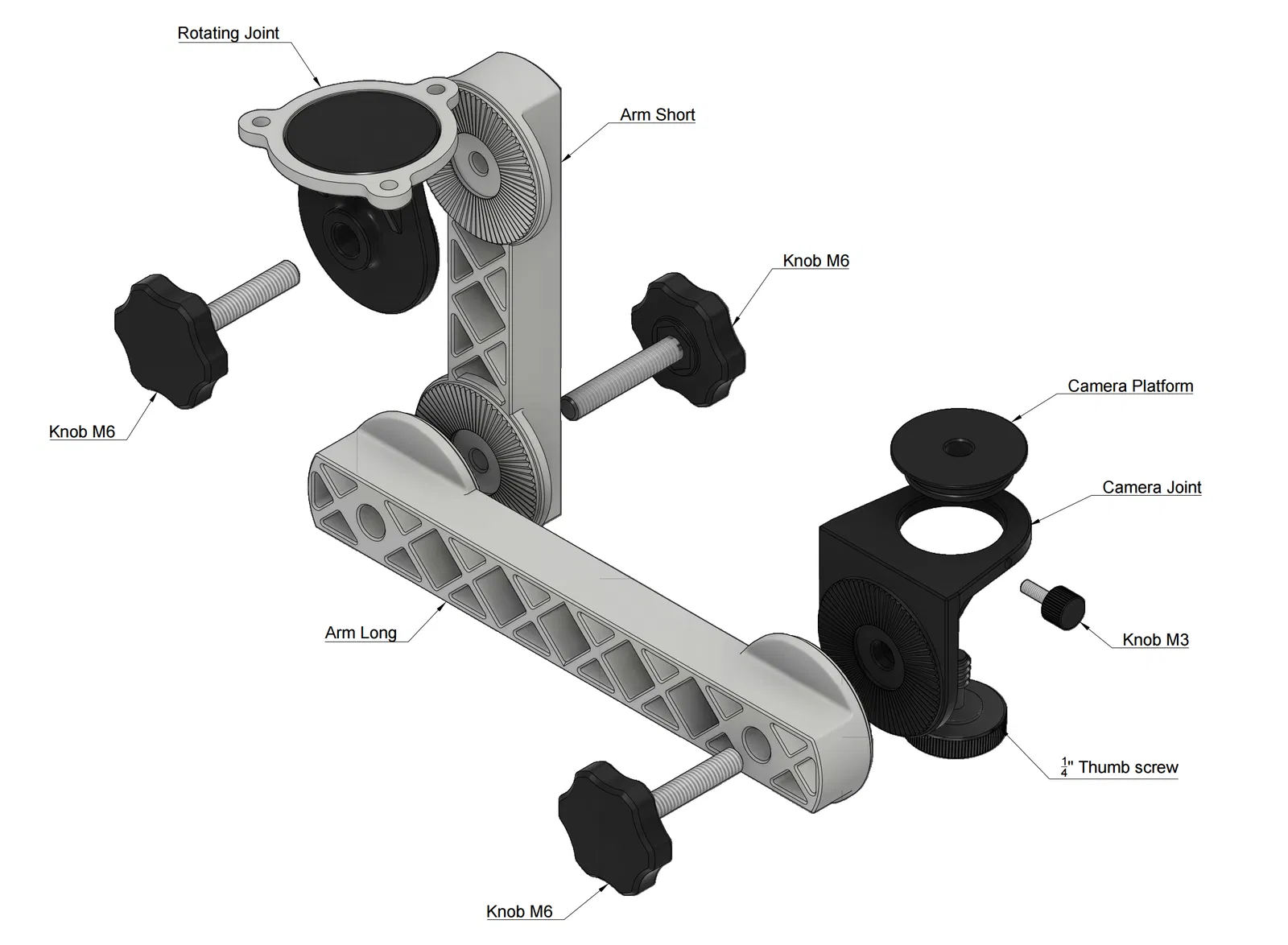

Lắp ráp (Assembly)
Xem hướng dẫn lắp ráp trong file PDF.

Mẹo in (Printing tips)
In toàn bộ bằng PLA hoặc PETG với 4 walls/top/bottom, 15% infill. Dùng support và brim khi cần. In đúng theo hướng trong file STL; đặc biệt các khớp bánh răng (cogged joints) cần in theo phương thẳng đứng, không in nằm ngang.

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
12
Tổng dung lượng
6,1 MB
File lớn nhất
3,1 MB
