FelSploof – Sploof lọc khói/vapor dạng modular (STL)

Đây là một cái sploof. Sploof là một thiết bị lọc dùng để lọc bớt các “byproducts” khi vaping, tức là khói và những thứ khác có trong đó. Vaping có thể để lại một lớp cặn dính bám lên mọi thứ nơi khói đọng lại. Lớp cặn này khá khó vệ sinh, mà cái bạn không muốn nhất là nó bám keo kẹo vào bên trong GPU hay các thiết bị điện tử. Nếu bạn muốn vape trong nhà một cách lịch sự và kín đáo, thì đây đúng là “This is the Way”.

Chi tiết nè:

Cấu hình mình dùng: 20mm + 1 tờ dryer sheet, cuộn lại rồi xếp kiểu accordion; 40mm + charcoal fabric, cắt một dải rồi cuộn; 20mm + dryer sheet xếp accordion; CPAP cap + cuộn charcoal fabric trong phần stem. Vặn ráp tất cả các phần lại một lần, rồi vặn tháo ra; bước này để “set” ren. Lần đầu sẽ khá cứng, có thể phải dùng dụng cụ để vặn (chỉ cần cho lần lắp đầu tiên). Sau đó quấn toàn bộ ren ngoài (male threads) 4–6 vòng đầy đủ bằng PTFE thread tape để kín nhất (máy mình hiện bị lệch 0.1mm ở trục Y, chắc vì vậy mình cần quấn nhiều tape. Bạn có thể chỉ cần 2–4 vòng nếu với bạn 4–6 vòng vặn không vào được). Tiếp tục lắp lần cuối và đừng tháo ra nữa cho tới khi kiểm tra filter, nếu không tape có thể không còn giữ áp được. Úp chặt lòng bàn tay che phần CPAP stem, thổi vào đầu tip; nếu nó giữ được áp lực chống lại hơi thổi của bạn thì ok, sẽ không bị xì.

Lưu ý: Không phải ai cũng biết quấn PTFE thread tape theo chiều nào ngay lần đầu. Nếu bạn bị rối, cầm cuộn tape sao cho “đuôi” tape đi ra ở phía dưới bên trái. Nếu bạn cầm phần có ren bằng tay trái, hướng ren lên trên, thì quấn tape theo chiều kim đồng hồ quanh phần đó, luân phiên dùng một trong hai ngón để giữ tape khi quấn những vòng đầu. Lưu ý là cứ vặn tháo các đoạn ra nhiều lần sẽ làm hỏng độ kín mà tape tạo ban đầu, buộc bạn phải gỡ hết tape và quấn lại. Vì vậy, quấn PTFE tape là bước cuối, rồi vặn các phần lại để hoàn thiện. Đừng vặn tháo cho tới khi bạn sẵn sàng kiểm tra/thay các đoạn Dryer Sheet, khoảng 1 lần/tuần tùy bạn vape thường xuyên hay thỉnh thoảng. Tuổi thọ vật liệu lọc (filter media) có thể khác nhau tùy người.

Mình vaping Cannabinoids để quản lý đau và cái này lọc được mớ “gunk” lẫn mùi. Nên nếu nó lọc được cỡ đó thì bạn yên tâm xài. Terp wax thì vệ sinh rất mệt.

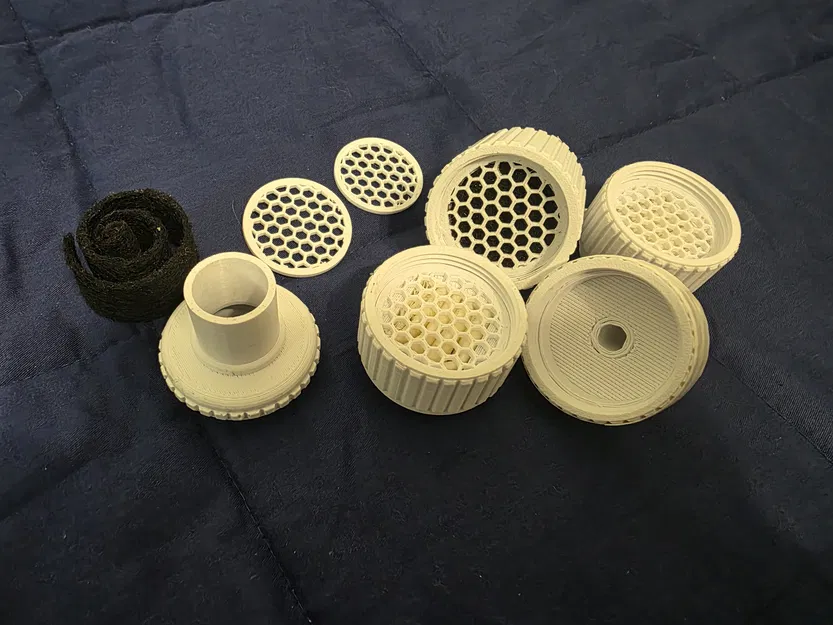

Ngoài ra, bạn có thể dùng đoạn tròn 20mm và cuộn dryer sheet giống như cuộn charcoal fabric thay vì xếp accordion kiểu HEPA filter. Bản accordion hoạt động rất tốt, chỉ hơi phiền khi làm nhưng đáng công. Dùng một trong các tấm screen ở mỗi bên của từng đoạn để giữ vật liệu lọc. Chúng được thiết kế kiểu snap fit và sẽ khá chặt. Để in screen cho ra đúng, dùng Object specific settings cho Top/Bottom Screens (3 cái) và đặt 4 walls, 0 Top/Bott layers, Honeycomb Infill 20%. Nhìn như một đồng xu đặc nhưng khi slice sẽ ra dạng lưới. Nhớ là đừng áp setting này cho toàn bộ model, chỉ cho mấy cái screen thôi. Các phần còn lại cứ setting in tiêu chuẩn và supports là ổn, tổng thể 4 walls (riêng Drip Cap 8 walls). Dung sai cho FDM là 0.1mm đến 0.2mm.

Charcoal Fabric trên Amazon khoảng ~$15: https://a.co/d/0bKJGV30

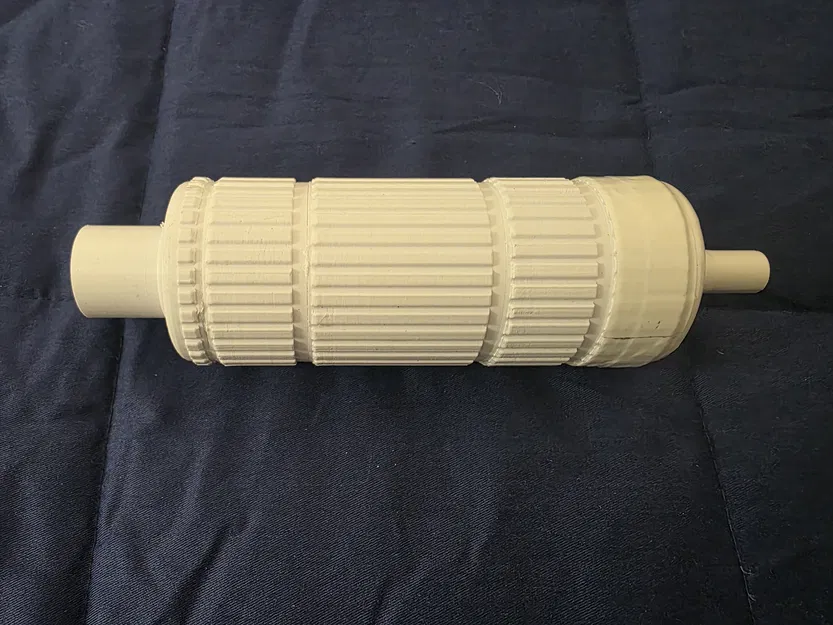

Những gì bạn thấy trong hình là một prototype đang chạy được. Mình phải in lại Drip Cap vì nó bị xì ở phần bevel quanh stem. Nhưng mình dán electrical tape để chữa cháy tạm cho tới khi in cái khác với setting đã chỉnh. Nhớ để ý mấy trò 3mf file “phá” setting trong Orca. Và bạn dùng setting của mình thì tự chịu rủi ro nha. Mình dùng CHT nozzle aftermarket trên X1C.

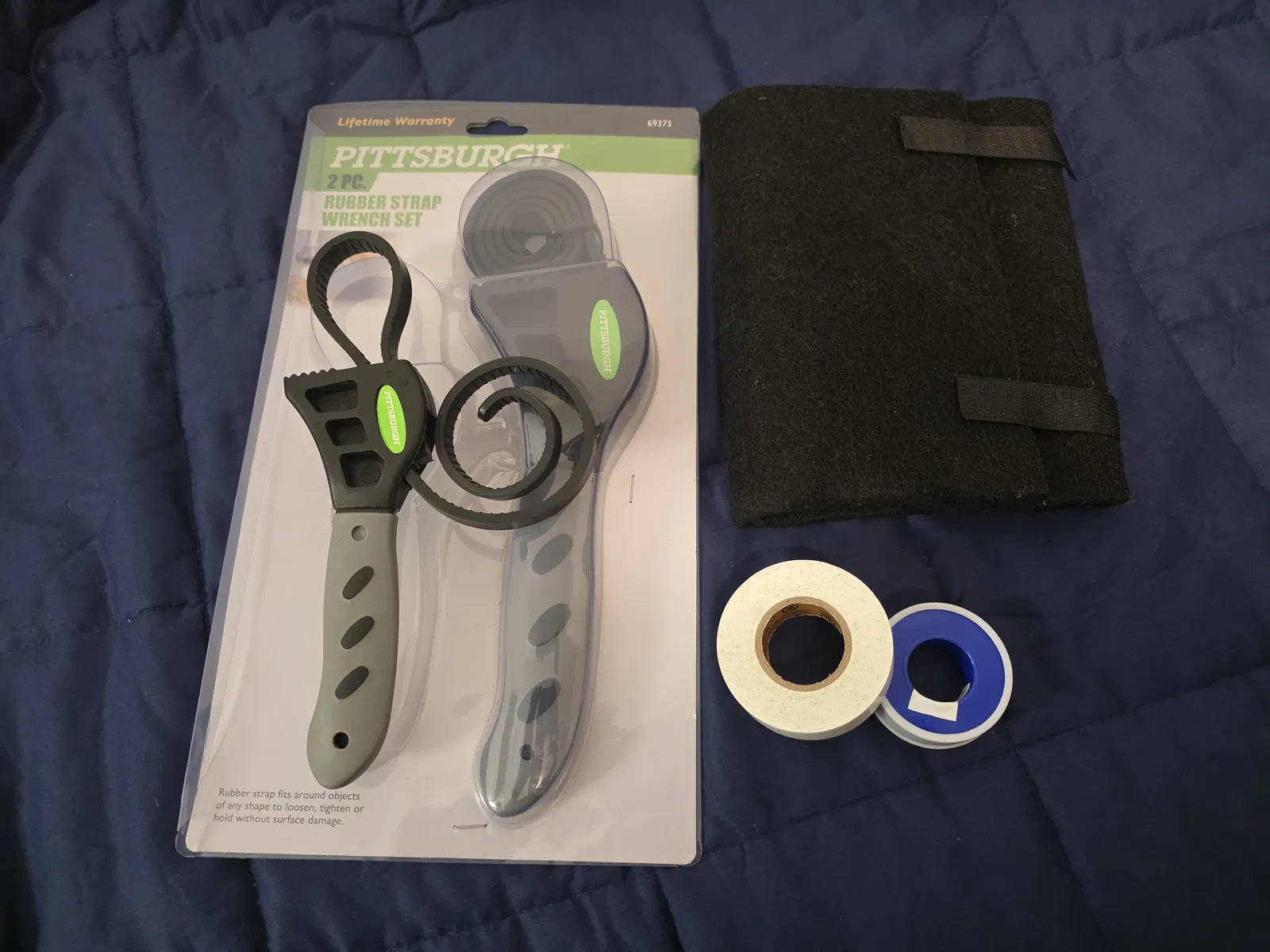

Về thời gian dùng được của vật liệu lọc: tùy người, nhưng các bản trước mình dùng được 30+ ngày với than (đây là bản thứ 3 trước khi publish), còn dryer sheet mình kỳ vọng 1 tuần+ nhưng chưa chắc. Lý thuyết là: dryer sheet rẻ sẽ giữ ẩm trước khi hơi đi tới lớp than ở đoạn 40mm, và tầng dryer sheet thứ hai để “che” phần mà lớp than chính chưa xử lý hết trước khi vào tầng than cuối trong stem. Thiết kế modular giúp lắp ráp và bảo trì dễ. Về dung sai: lắp càng khít thì seal càng tốt, nhưng lần đầu vô ren sẽ gần như không thể nếu không dùng strap wrench. Sau khi ren đã “set” thì sẽ dễ hơn. PTFE tape giúp vặn mượt hơn thay vì bị sượng.

Hy vọng có ai đó thấy cái này hữu ích. Nó hoạt động rất ngon với mình. Và trường hợp xấu nhất để bịt kín thì cứ dùng electrical tape. Hơi “jank” nhưng cấp bách thì vẫn cứu được cho tới khi bạn chỉnh setting và in lại. Nếu bạn có extractor fan kèm CPAP hose, bạn có thể gắn vào cái này và nó chạy mượt như bơ. Mong là mấy thứ mình nói không bị dài dòng hay ngợp quá. Hy vọng giúp được bạn. Happy vaping, bạn nhé.
