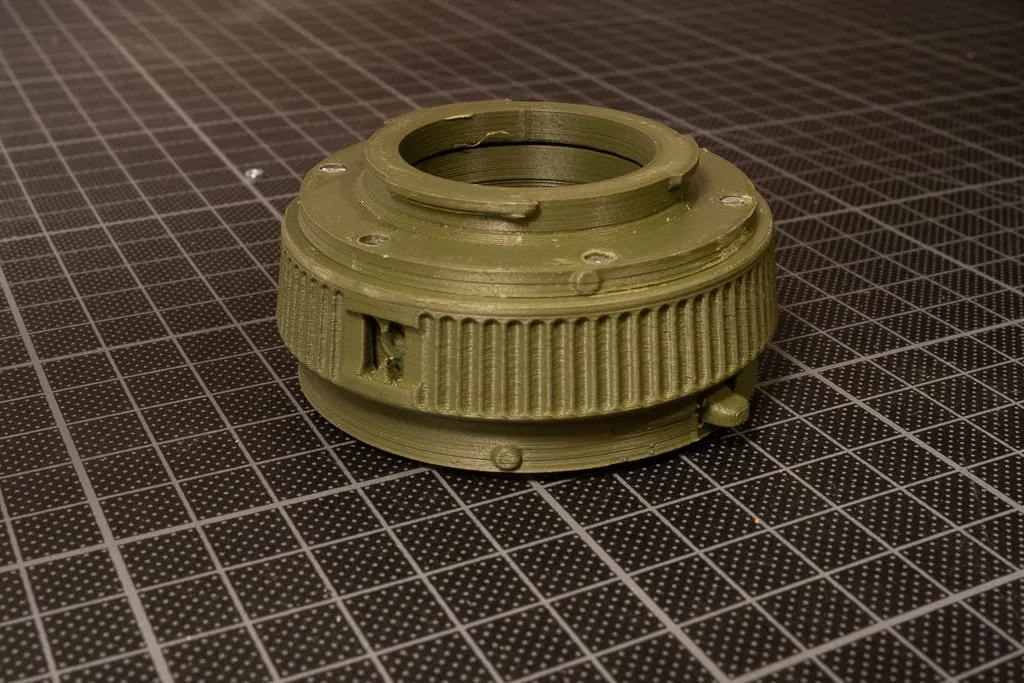

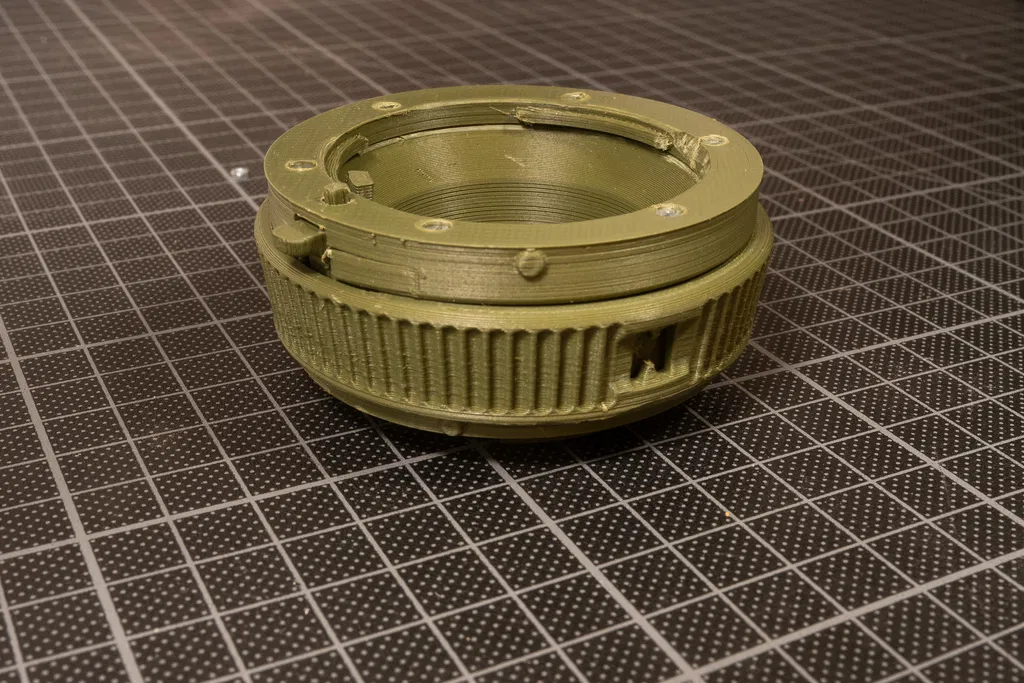

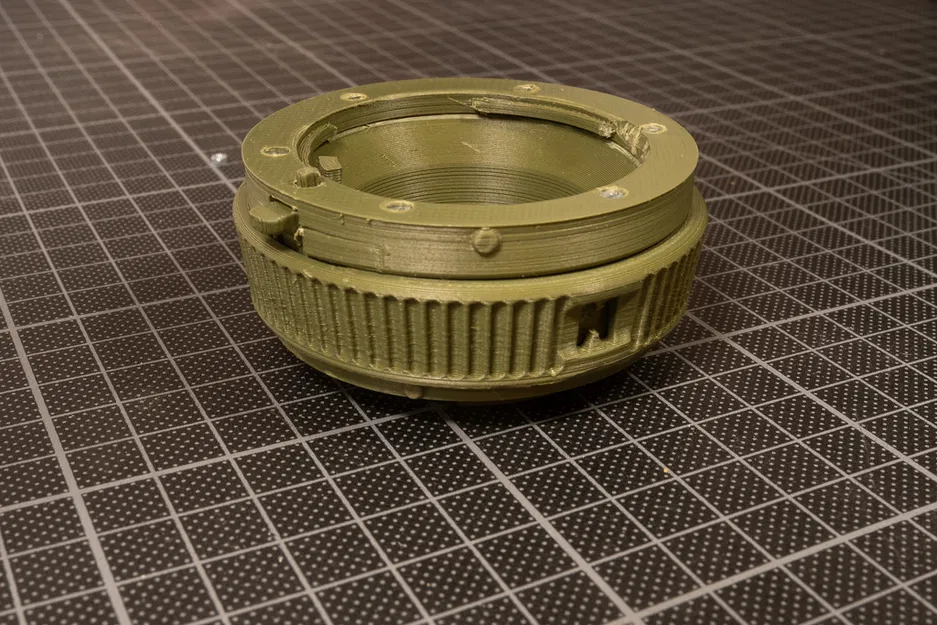

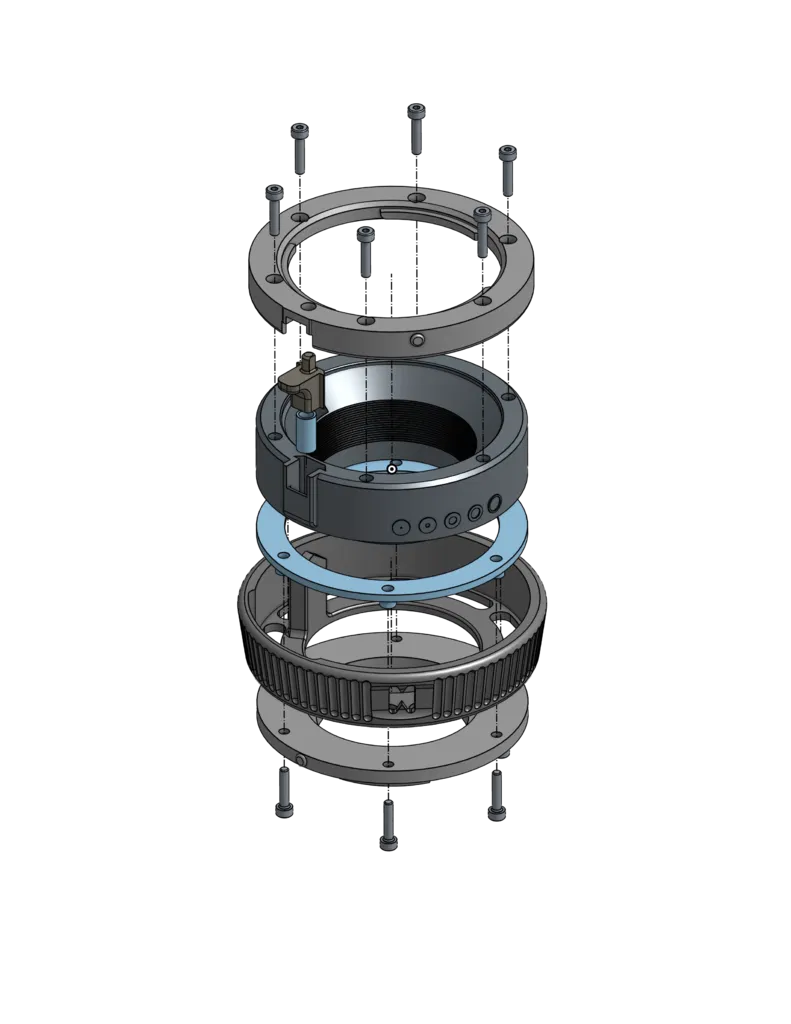

Ngàm chuyển Minolta/Sony A-Mount sang E-Mount có điều khiển khẩu độ

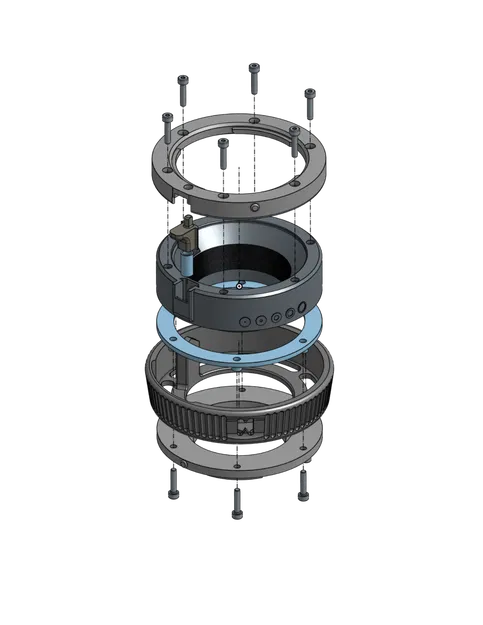

Vật liệu cần chuẩn bị:

• Ốc M2x10
  https://www.amazon.com/M2x10-Button-Socket-Screws-Stainless/dp/B07QFW5D2V

• Insert ren M2 (heat-set inserts)
  https://www.amazon.com/HANGLIFE-Heat-Set-Threaded-Printing-Components/dp/B0CS6XJSSL/ref=sr_1_3?crid=274O1R8G8R0DG&dib=eyJ2IjoiMSJ9.58sXJwFJpXM1MxmBPwIDUSdvbGiIwrAPv6rRnblLPLvWbTvYmun3n0ARAlcDeB3vAKBvyw9hulDKU-8RpQbTZa8c5veRrCjNT9M4sp6qrTFPVCaeWn85sMaqyi6DaiFcwfY3z5kAuPGwqrK3b9pDDaHsuuMtaai2Fups2C1neuIsmrMOfgA_1ufXInh34nT_bQAq_qcMuRgcMVRNEeNUXCog5VohzxIscfFK-br163Q.LiE3Q4Q_fC4iK-pz4tFK-3AAI1P_0oFVnZ9rlIT0xio&dib_tag=se&keywords=m2%2Binserts&qid=1733578862&sprefix=m2%2Binserts%2Caps%2C151&sr=8-3&th=1

• Lò xo nén (Compression Spring):
  Kích thước: Đường kính ngoài (Da) = 4.5 mm, Đường kính trong (Di) = 3.5 mm, Dài = 10 mm
  https://www.amazon.de/Metallfedern-Drahtdurchmesser-Druckfeder-Au%C3%9Fendurchmesser-10PCS_0-5MM/dp/B0CTJYHK7X/ref=sr_1_57?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=16RCOOD532FCH&dib=eyJ2IjoiMSJ9.6B7KazOcIYiMM1unQ6IkfDjHkl5dfO8b_N7ZxKe3WkiSJSzcm-n6_yxQhE4gZnMmTQLvok65g4mLn2X_DRIXbfxIoOs5ATLaW4CwuPpCcGXn7k_3TyIWJ3NeB2V9MA4ALbonkX4KdsqevQWAWt6-M5dWiMtWg_wCNK-Bb4KgOHRlDOHHkVEyqlDgN9ylboQqeYMZK_Y_7P-J1S1jwEKI8hKx6rdgBUsNHeeR-aTOwUiltjjGM9ZpA6CftiCJBox0whv9re6zy4uVZFwipsRrILNnL1iSt-v5cofv9DHPeuM.byf-f4SOaPIVpJ4nOgBM_e7qwNbB6dw2D8PvDbVI25E&dib_tag=se&keywords=compression%2Bspring%2Bdrahtdurchmesser%2B0.5&nsdOptOutParam=true&qid=1733579283&sprefix=compression%2Bspring%2Bdrahtdurchmesser%2B0.5%2Caps%2C65&sr=8-57&th=1

Mẹo:
Thay vì mua lò xo nén, bạn có thể tận dụng lò xo lấy từ ruột bút bi.
Nếu bạn không kiếm được insert ren M2 thì báo mình biết—mình có thể cung cấp bản file đã chỉnh sửa để khỏi cần insert. Trường hợp đó, ốc sẽ tự tạo ren trực tiếp vào nhựa. Tuy nhiên mối bắt này có thể không đủ chắc cho lens nặng, nên nhớ cẩn thận. Mình không chịu trách nhiệm nếu một trong hai phiên bản ngàm chuyển này bị gãy hoặc làm hư lens của bạn.

Chúc bạn lắp ráp dự án này vui vẻ! Nếu gặp trục trặc hay có câu hỏi gì, cứ liên hệ—mình sẵn sàng hỗ trợ.

Print Settings

• Thương hiệu máy in:

  Creality

• Máy in:

  Ender-3 v2

• Rafts:

  Không

• Supports:

  Có

• Resolution:

  0.2

• Infill:

  30

• Vật liệu filament:

  PLA

• Ghi chú:

  Mình scale các phần lên 101.5% để bù cho việc máy in của mình hay in ra hơi bị nhỏ hơn kích thước chuẩn.
