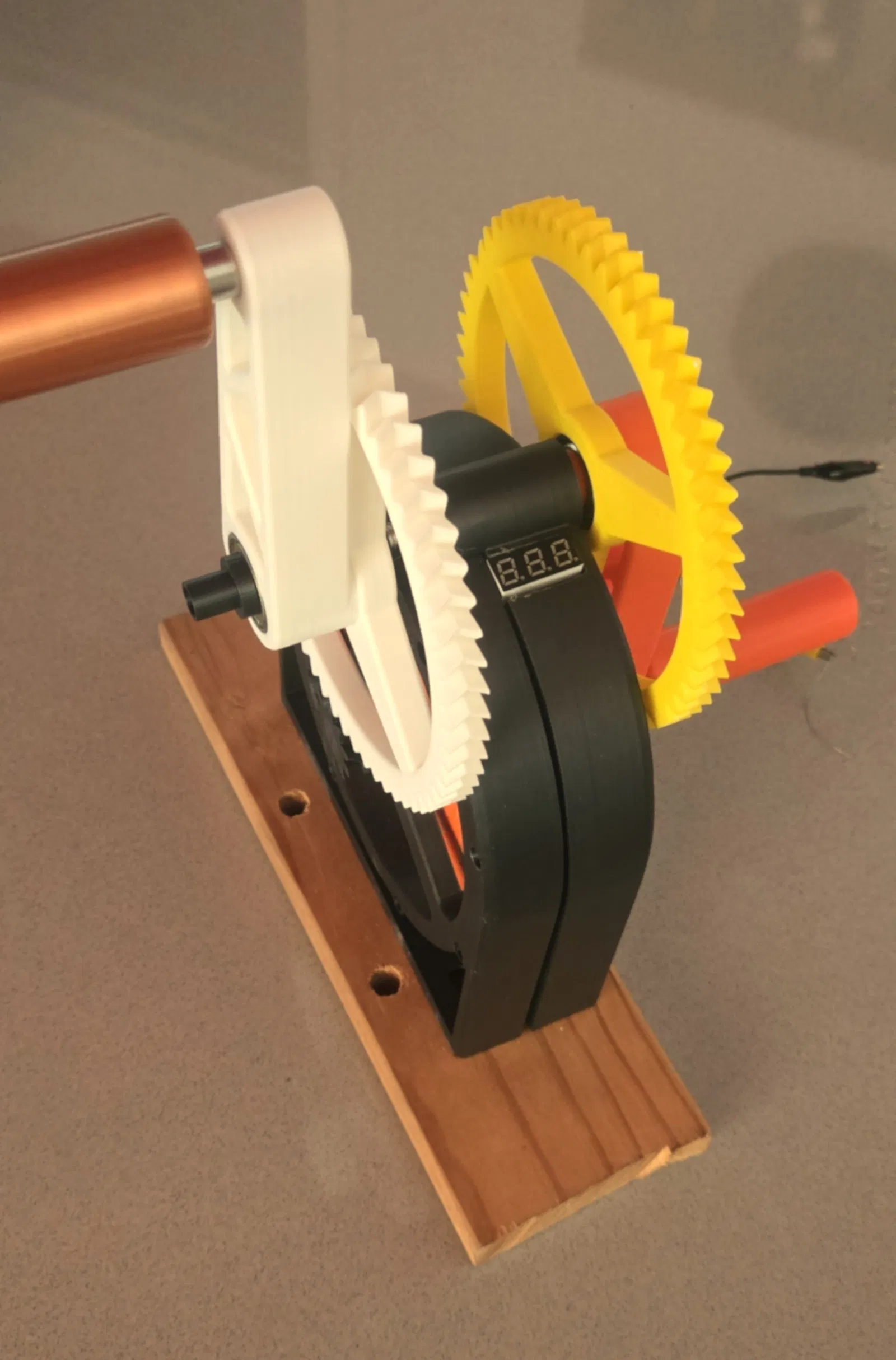

Máy phát điện quay tay đôi (Dual hand crank generator)
Bản nâng cấp từ thiết kế máy phát điện của Tom Stanton: thêm tay quay thứ hai, thay bu lông M8 dài 130mm và bổ sung bushing in 3D. Đổi pinion sang dạng dual, in thêm bánh răng tay quay và cần thêm bearing để lắp bên trái.
Mô tả
Bu lông 60mm được thay bằng bu lông ren M8 dài 130mm (hoặc thanh ren). Ở bước in thì phần vỏ (case) giữ nguyên, nhưng sau khi in cần chỉnh nhẹ để bu lông M8 đi xuyên suốt (khoan hoặc mài bỏ phần chặn). Vì bu lông không có vai (shoulder) 10mm, sẽ thêm bạc lót (bushing) in 3D (x3).
Bánh răng pinion một phía được thay bằng bộ bánh răng pinion kép dạng 2 phần (12 răng). Có thể in thêm một bản nữa của bánh răng crank lớn giống bản gốc để gắn bên tay trái.
Tóm lại là thay đổi đơn giản, chỉ cần một bu lông/thanh ren dài hơn. Tất cả các phần khác đều như cũ, nhưng bạn sẽ cần thêm một vòng bi (bearing) và bu lông để làm tay quay thứ hai.
Thử thách là phải gắn cái đế vào chỗ nào thật chắc để quay. Về mặt ergonomics thì có thể chỉnh bán kính tay quay, nhưng mình chưa thử.
