NerdQaxe++ Tower – Tháp gắn 4 miner, làm mát bằng quạt Noctua 140mm

Mẫu này được phát triển dựa trên Noctua powered Bitaxe Gamma quad cooling tower mà bạn có thể tìm trên trang Printables. Mình kiếm hoài không thấy mẫu tương tự cho NerdQaxe++ nên tự thiết kế lại từ đầu, lấy mẫu Bitaxe Gamma làm “kim chỉ nam” để canh kích thước và ý tưởng.

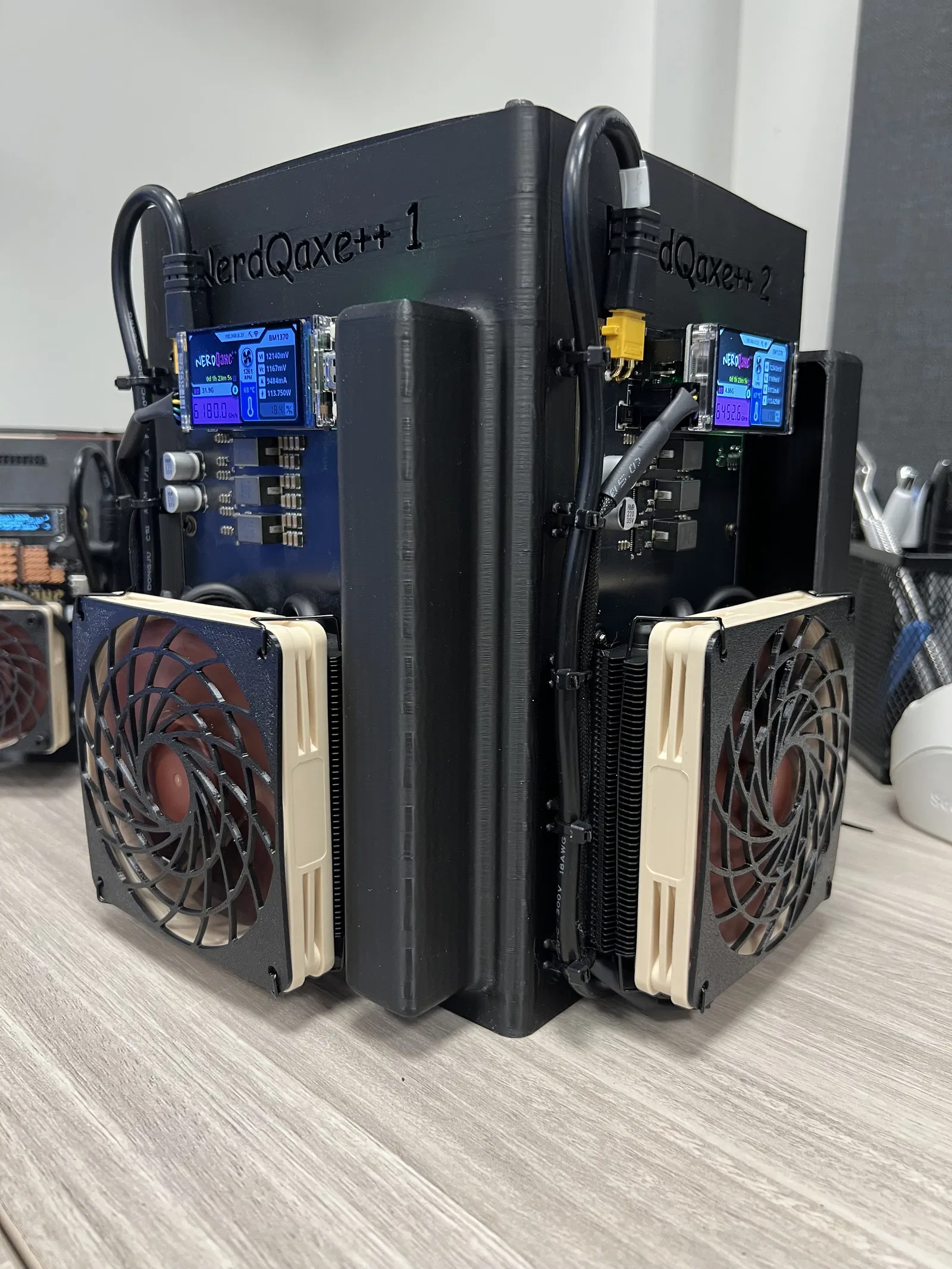

Mẫu này chứa được tối đa 4 máy đào NerdQaxe++. Thiết kế để dùng quạt Noctua 140mm. Nếu bạn tính overclock thì mình khuyên dùng quạt 140mm 3000rpm và gắn thêm bộ điều khiển tốc độ motor (adjustable motor speed controller), vì để quạt 100% (3000rpm) thì rất ồn, bù lại làm mát cực kỳ tốt. Mình thấy để khoảng 60% là cân bằng ổn giữa độ ồn và khả năng làm mát cho mấy con miner.

Những thứ cần có:

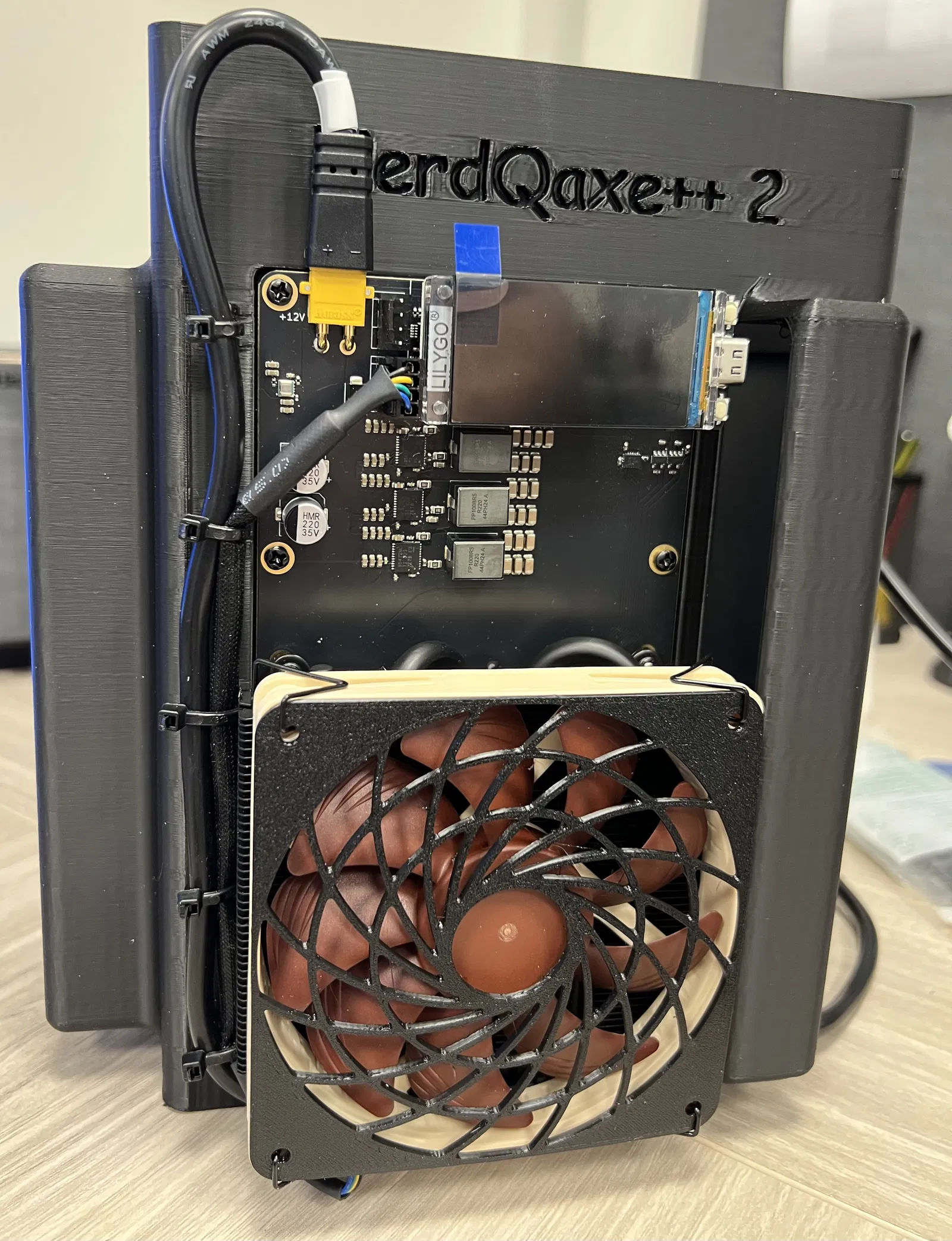

• Vít tự khoan M3x8mm (để bắt NerdQaxe++)

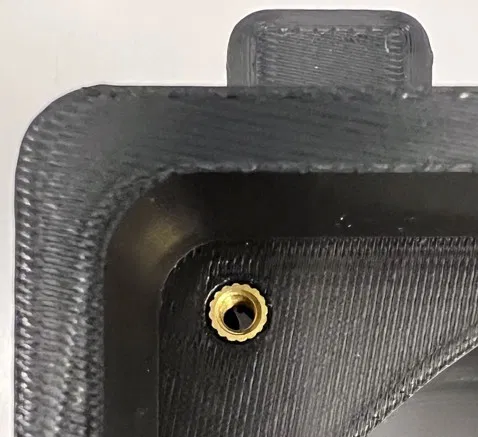

• 4 cái đai ốc cấy nhiệt M4x8mm (heat set insert nuts) nếu bạn muốn việc lắp/tháo quạt phía trên dễ hơn

• 4 con M4x35mm để bắt quạt 140mm

• Dây rút (zip ties) 4 inch để đi dây gọn gàng

• Quạt Noctua NF-A14 140mm (nếu bạn không overclock)

• Rất khuyến nghị: quạt Noctua NF-A14 140mm Industrial 3000rpm (nếu bạn định overclock)

• Rất khuyến nghị: Power Supply-Adjustable Motor Speed Controller để chỉnh tốc độ quạt

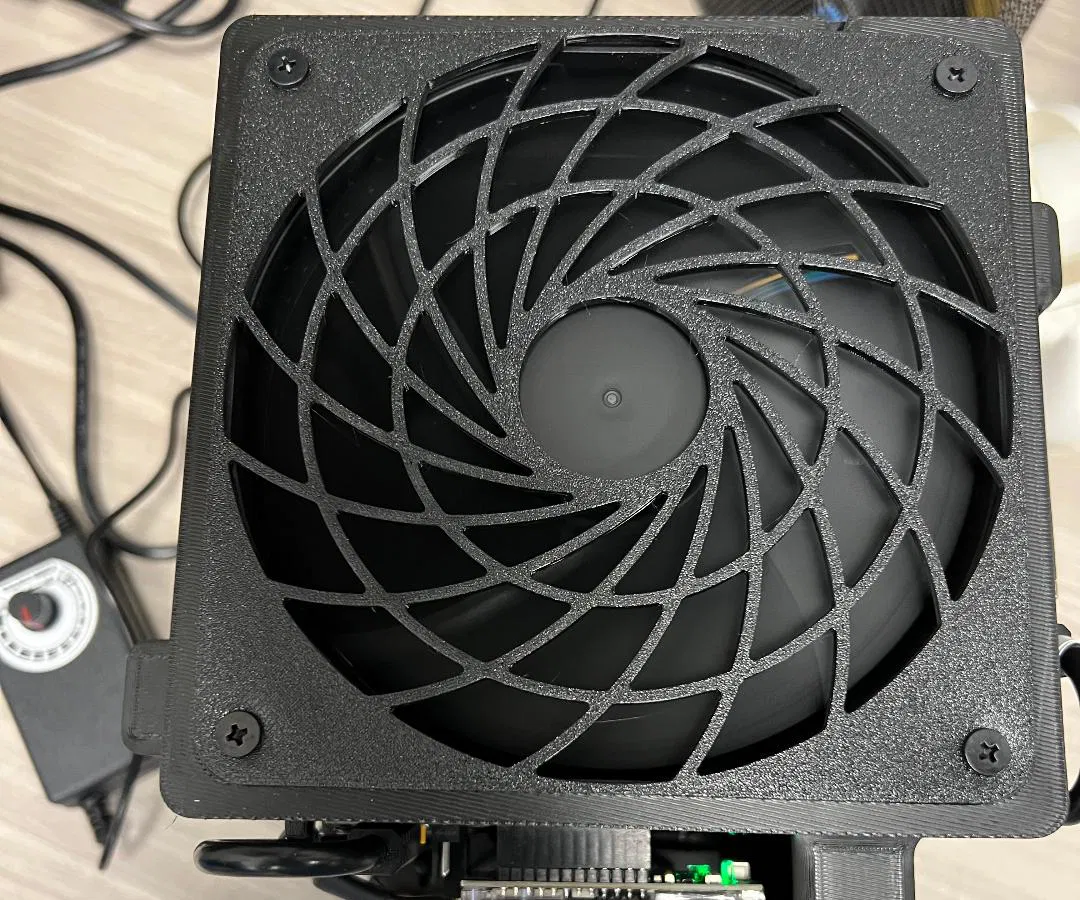

• Rất khuyến nghị gắn lưới bảo vệ quạt (140mm fan grill) để tránh ai đó bị chạm trúng cánh quạt

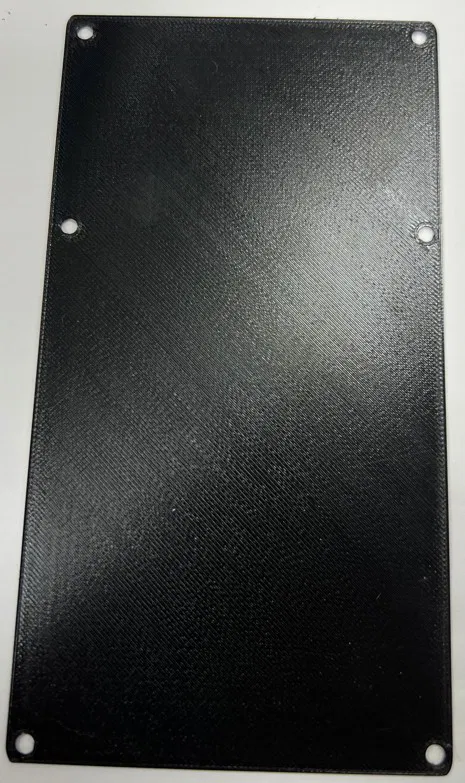

• Nếu cần: tấm bịt (blanking plates) (mình sẽ thêm vào phần model files)

Nếu bạn đang dùng quạt 120mm trên heatsink thì vẫn chạy được với mẫu hiện tại, nhưng sẽ khá sát mặt bàn. Nếu bạn dán chân đế (adhesive feet) dưới đáy thì sẽ nâng lên chút xíu để có khe hở nhẹ, phòng khi bạn thấy cần.

In tháp (tower):

Đây là bản in khá to, cỡ khoảng 8 x 8 x 8.5 inch (205 x 205 x 215 mm), nên cần máy in chịu được kích thước này. Con MK4S của mình gần như vừa khít nhưng mình không muốn liều, nên mình dùng Kobra 3 Max để in.

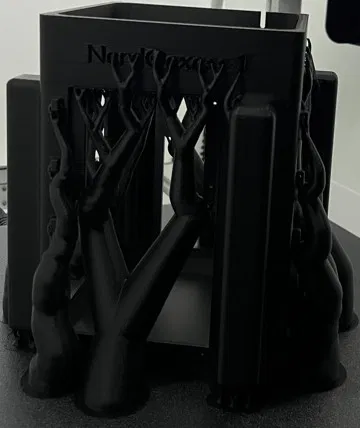

Bạn sẽ cần supports để in. Mình dùng organic (tree supports). Mình tin là support tiêu chuẩn cũng in được, nhưng sẽ tốn filament nhiều hơn. Lúc tháo support nhớ làm nhẹ tay; một lần in test đầu tiên mình đã bẻ gãy một cái ngàm do tháo tree support hơi mạnh tay.

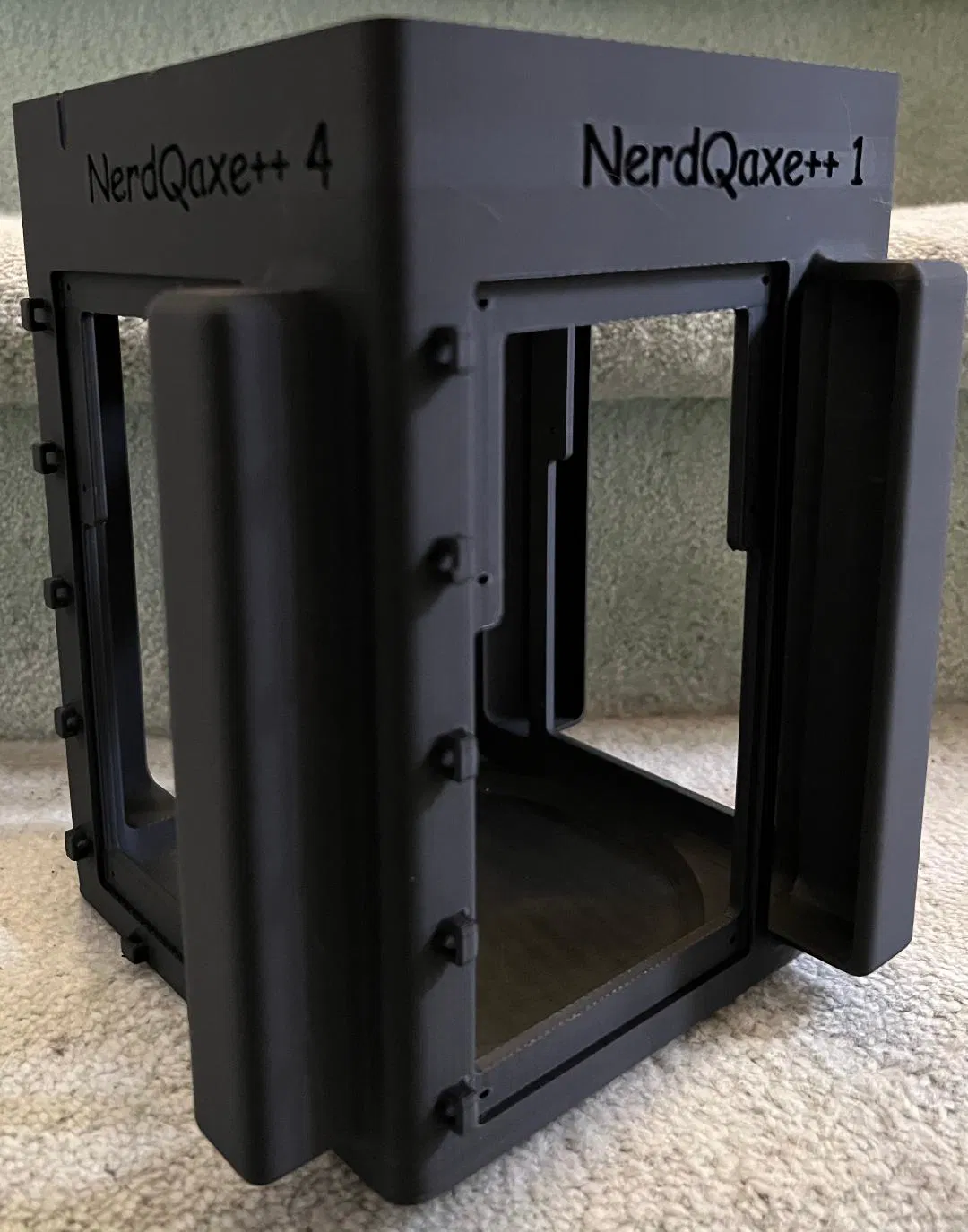

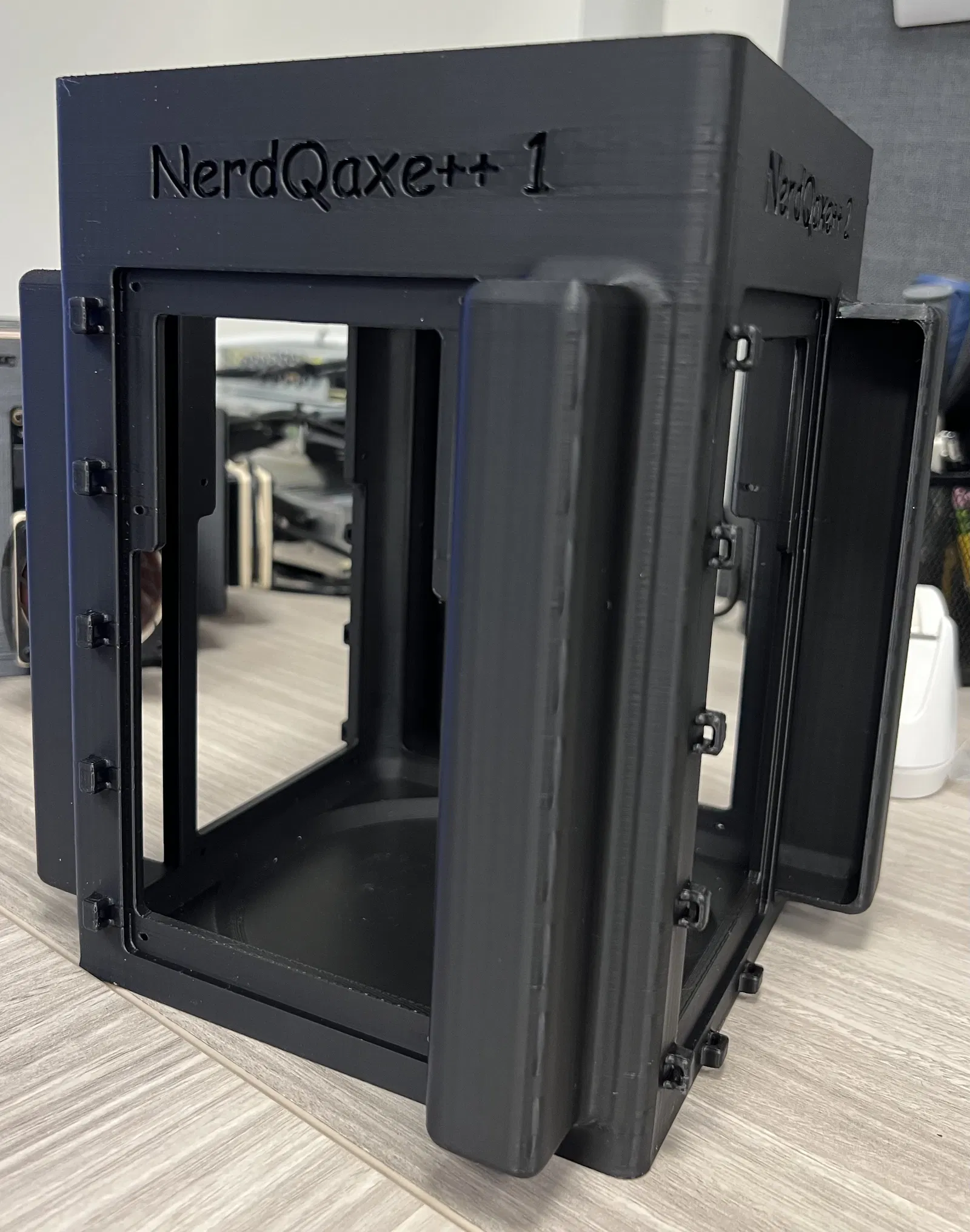

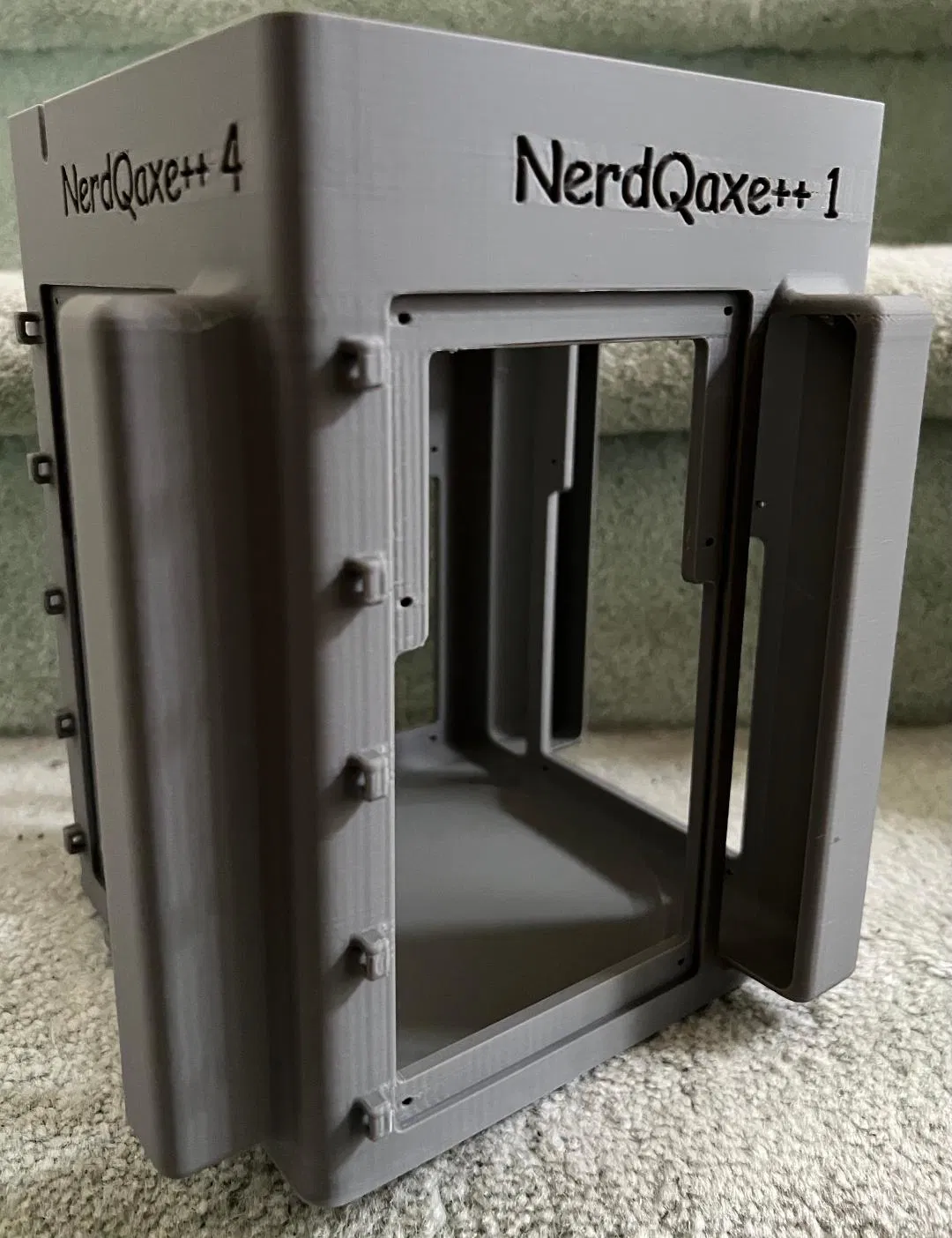

Mình đã in cả PLA lẫn PETG và không thấy khác biệt về ngoại hình, cũng không gặp vấn đề kiểu bị mềm/chảy do nhiệt từ miner. Mình sẽ đưa hình để bạn xem bản PLA (màu đen) và bản PETG (màu xám).

Ghi chú cuối:

Vui lòng KHÔNG lấy mẫu này đi in rồi bán lại như là của bạn. Mình làm ra mẫu này không phải để kiếm lời, mà là dự án vui và để giải quyết đúng nhu cầu mình đang cần. Vì đây là bản in lớn, không phải ai cũng có máy đủ khổ để in, nên mình sẵn sàng hỗ trợ anh em home miner bằng cách nhận in giúp và kèm luôn toàn bộ phần hardware cần thiết để lắp chạy được. Gói đó sẽ bao gồm toàn bộ vít M3 và M4 cho cả miner và quạt phía trên, đồng thời mình sẽ ép nhiệt (heat press) các insert M4 cho quạt trên. Mình cũng sẽ kèm blanks và lưới bảo vệ quạt trên. Dĩ nhiên bạn vẫn cần các NerdQaxe++ miners, quạt, dây nguồn và những thứ khác để miner hoạt động. Nếu bạn quan tâm thì liên hệ mình, rồi mình cùng bàn chi phí vật tư/vận chuyển sao cho hợp lý cho đôi bên. Còn lại thì chúc bạn in vui vẻ.
