Trình tạo hộp nắp vặn parametric dễ làm, FreeCAD Generator

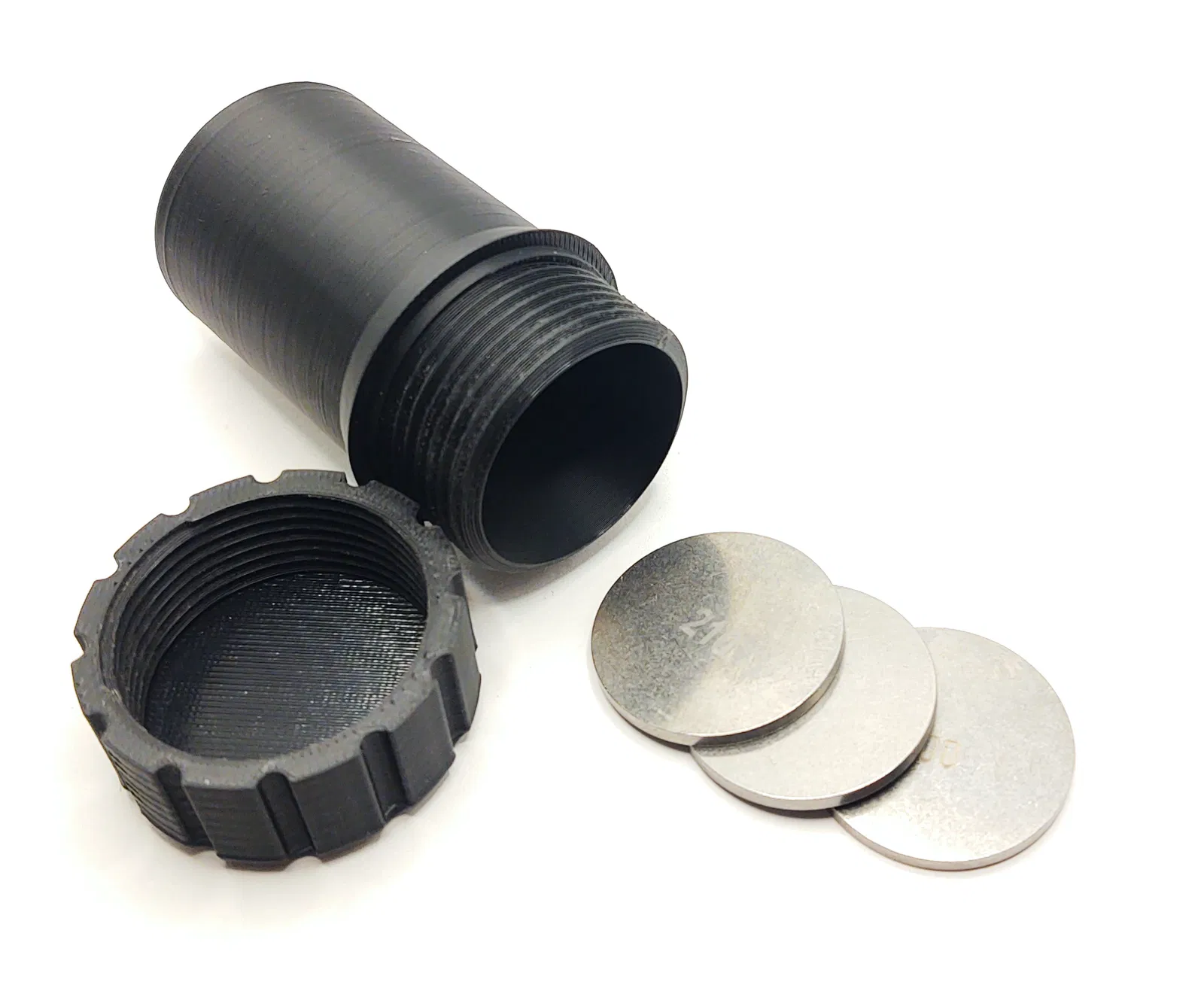

Làm ống đựng hình trụ giờ đơn giản hơn nhiều. Tự tạo hộp đựng nắp vặn của bạn. Dùng để cất đủ thứ: ốc vít, long đền, xu, thuốc, trang sức, pin… gì cũng được.

Không cần phần mềm độc quyền. Nghĩa là khỏi cần license Fusion, khỏi cần license Solidworks, khỏi cần mấy thứ lằng nhằng. Cũng không phải ngồi nhìn code OpenSCAD. Không cần tính toán. Không phải căn chỉnh khe hở ren. Không cần supports. Gọn lẹ. Tất cả mớ “không” đó quy lại thành: Có!

Bạn chỉ cần có FreeCAD.

Phiên bản này được cải tiến so với bản gốc:

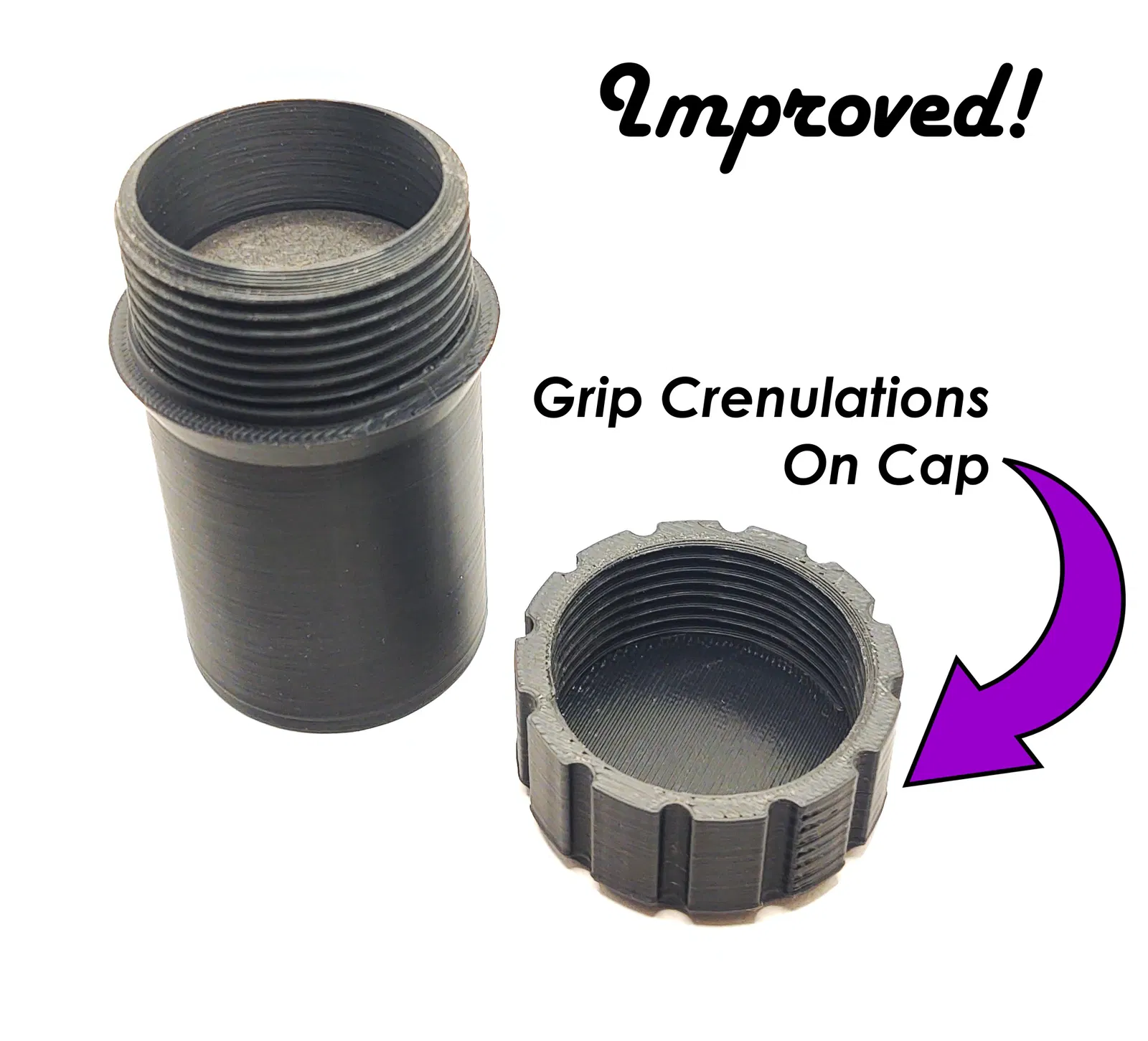

• Thêm vân nhám (knurling) để cầm nắm tốt hơn trên nắp.
• Cải thiện khe hở ren.

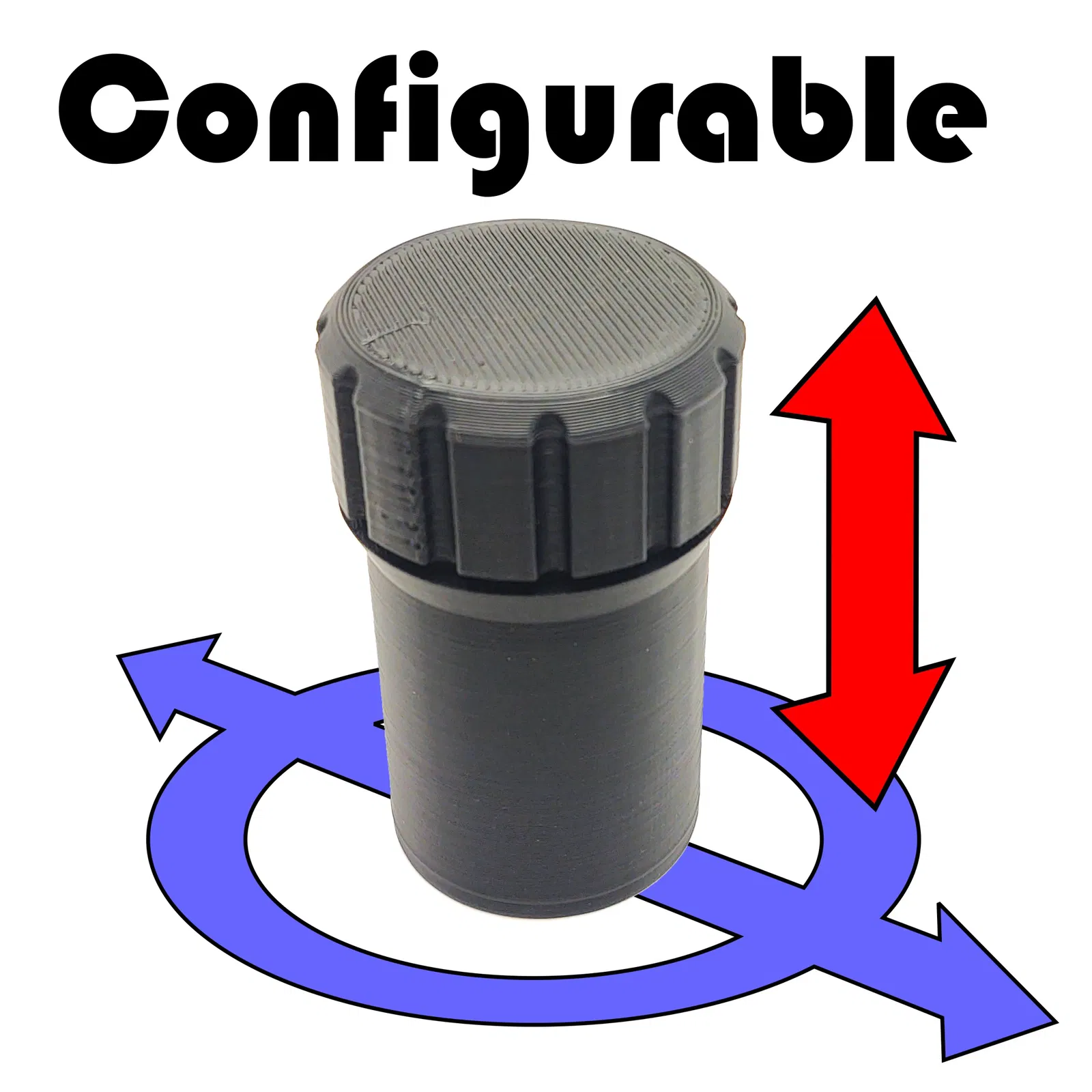

Chỉ cần nhập chiều cao và đường kính bạn cần trong bảng tính “Parameters” đi kèm, các hàm parametric sẽ tự làm phần còn lại. Kích thước được tính theo chiều cao bên trong và đường kính bên trong, nên bạn chỉ cần biết kích thước món đồ muốn cất. Độ “dày” của ren sẽ tỉ lệ theo độ dày thành hộp. Lần nào cũng ra ren khớp, dùng được. Chỉ việc export cả hai phần rồi đem đi in.

Lưu ý: Hộp được tạo ra không đảm bảo chống nước hoàn toàn nếu bạn không thêm gioăng (gasket).

In cả hai phần với đầu mở quay lên trên, đặt trực tiếp trên build plate.
