Biamp Tesira Phoenix Connector Strain Releif

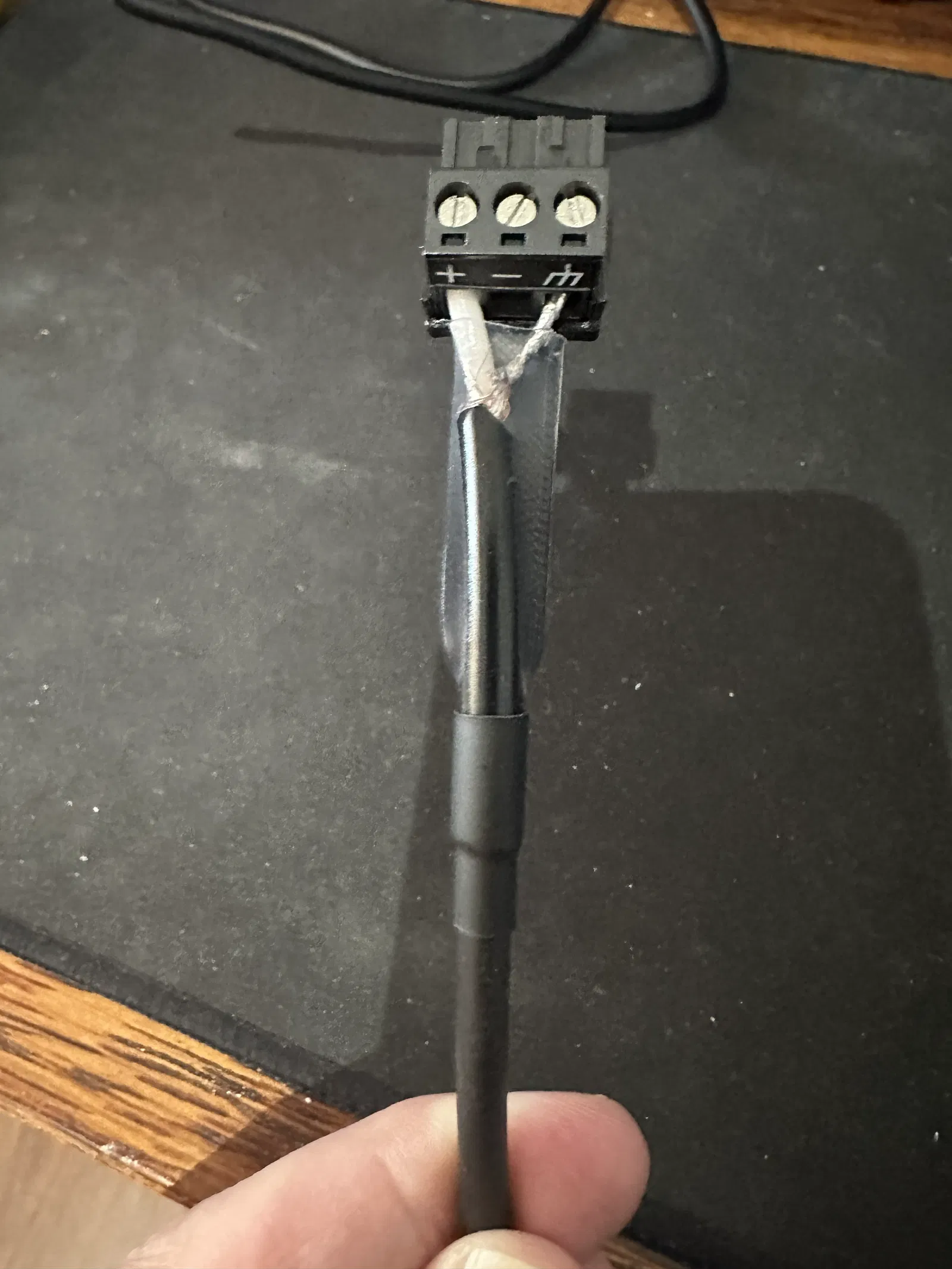

Mình mua lại một con Biamp Tesira DSP đã qua sử dụng và cái strain relief bị gãy mất trên vài đầu nối phoenix đi kèm. Thiết kế này đơn giản hơn và thiếu một số tính năng so với bản gốc. Nó có thể không giữ cable tie quá chắc, nhưng mình dùng heatshrink thì thấy ổn.

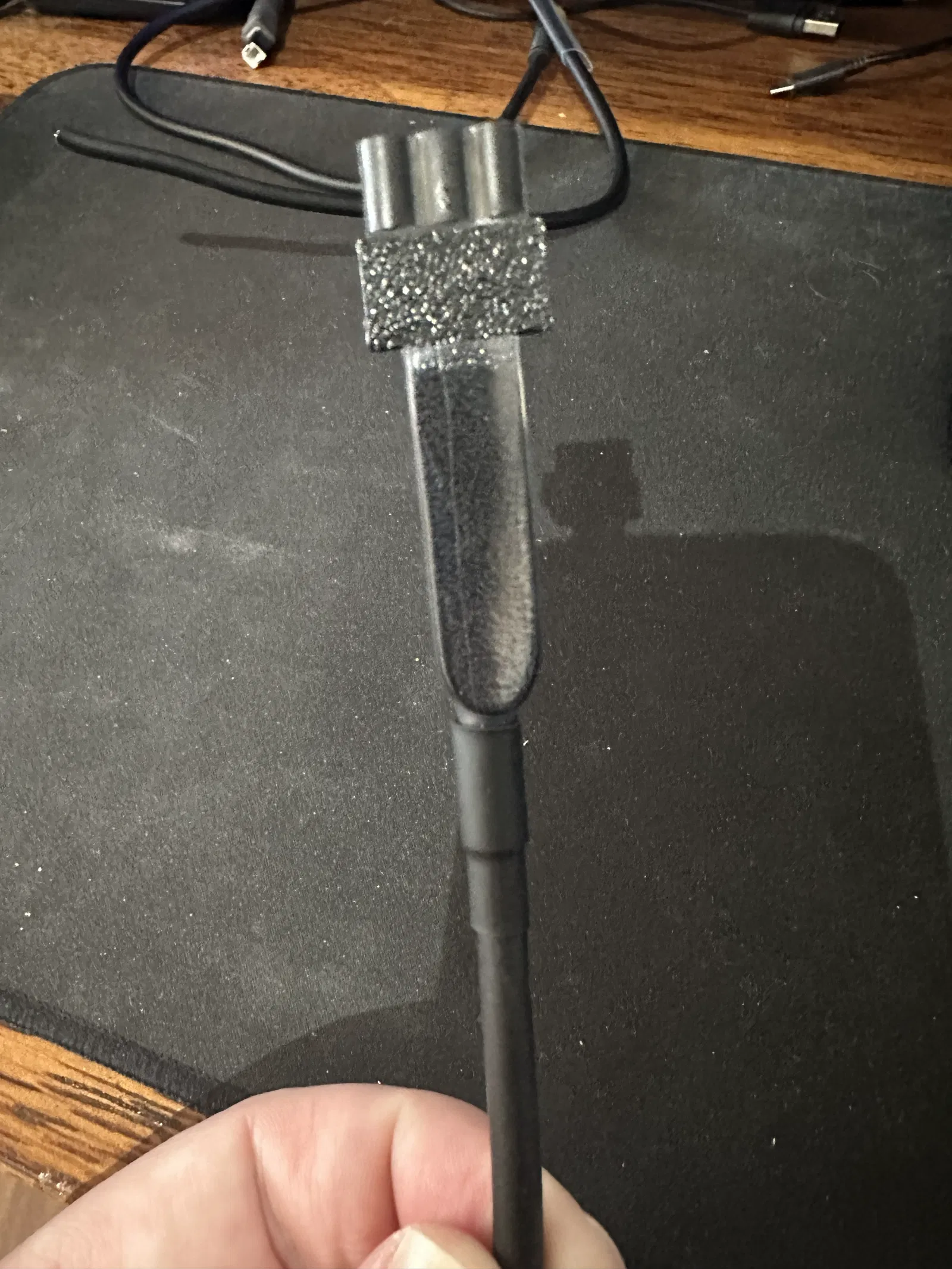

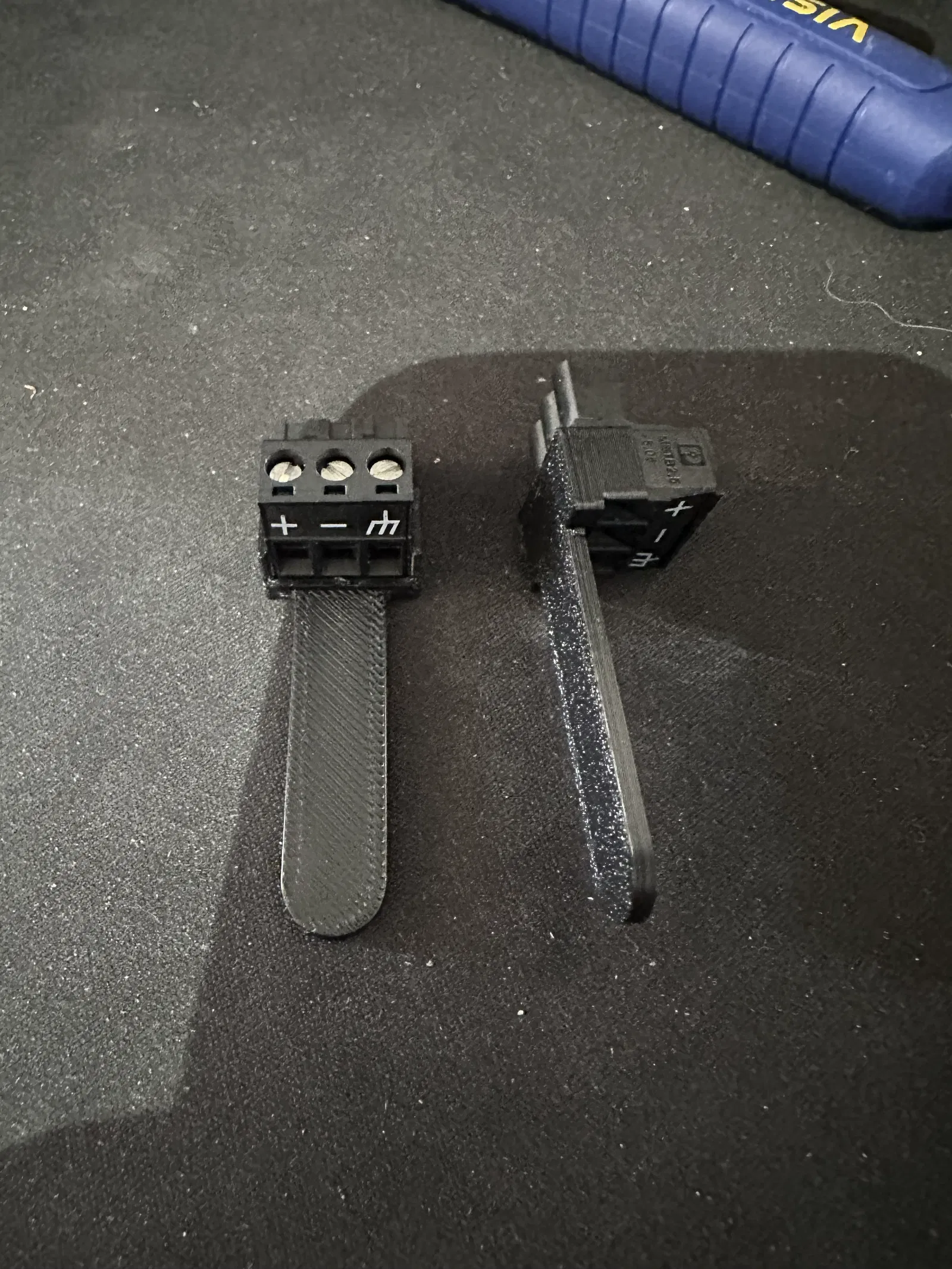

Cách lắp đặt: Cái strain relief nguyên bản nhìn như là một phần của thân connector, nhưng thật ra nó được dán ở mặt dưới. Có thể dùng một cái nạo mỏng (thin scraper) nhẹ nhàng cạy và bóc ra, để lại một bề mặt phẳng sạch cho món thay thế. Mình chấm một cục nhỏ CA/superglue lên phần đáy của strain relief mới rồi đặt connector lên trên.

Có một phần nhỏ nhô lên che ngay terminal ở giữa. Cái đó là phần dư từ một lần chỉnh thiết kế trước và không cần thiết. Chỉ cần cắt bỏ là được. Mình quên mất cho tới đúng… bây giờ luôn. Khi nào rảnh mình sẽ up bản v2 đã bỏ phần đó.

Print settings

Printer: Bambu P1S, 0.4mm nozzle

Rafts: No

Supports: No

Resolution: 0.2mm

Infill: Không quan trọng, gần như chỉ 1 layer

Filament: Tecor PETG, Black
