Giá đỡ thực vật tham số xếp chồng trong Fusion 360

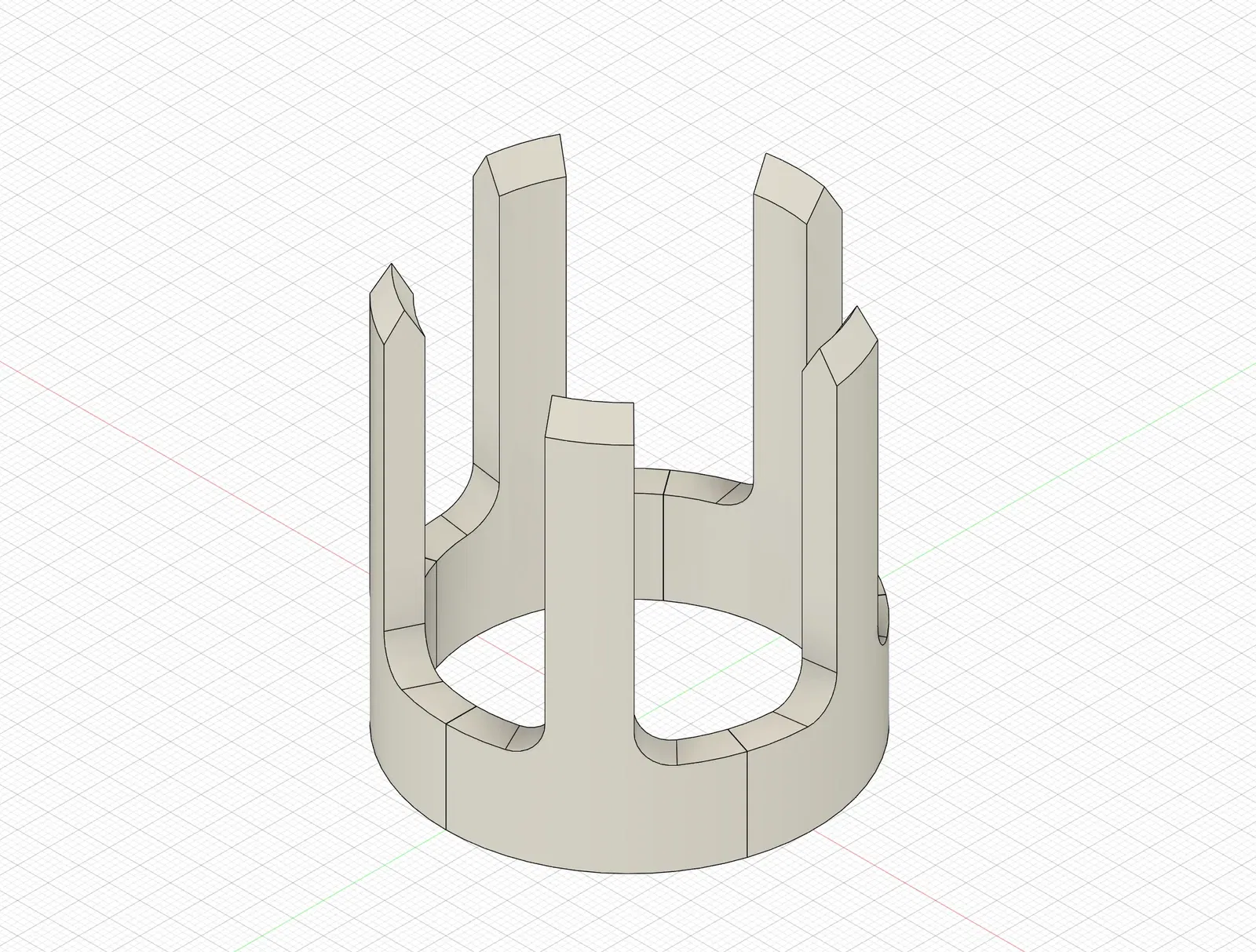

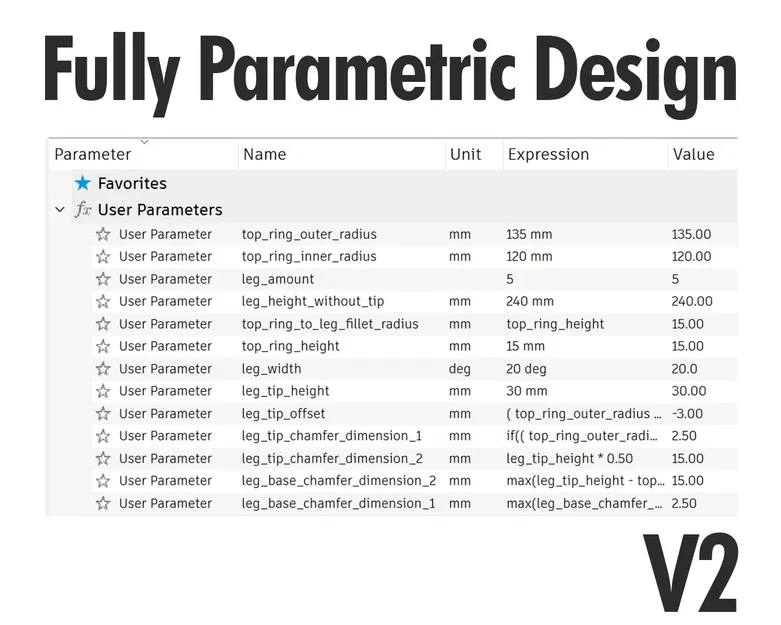

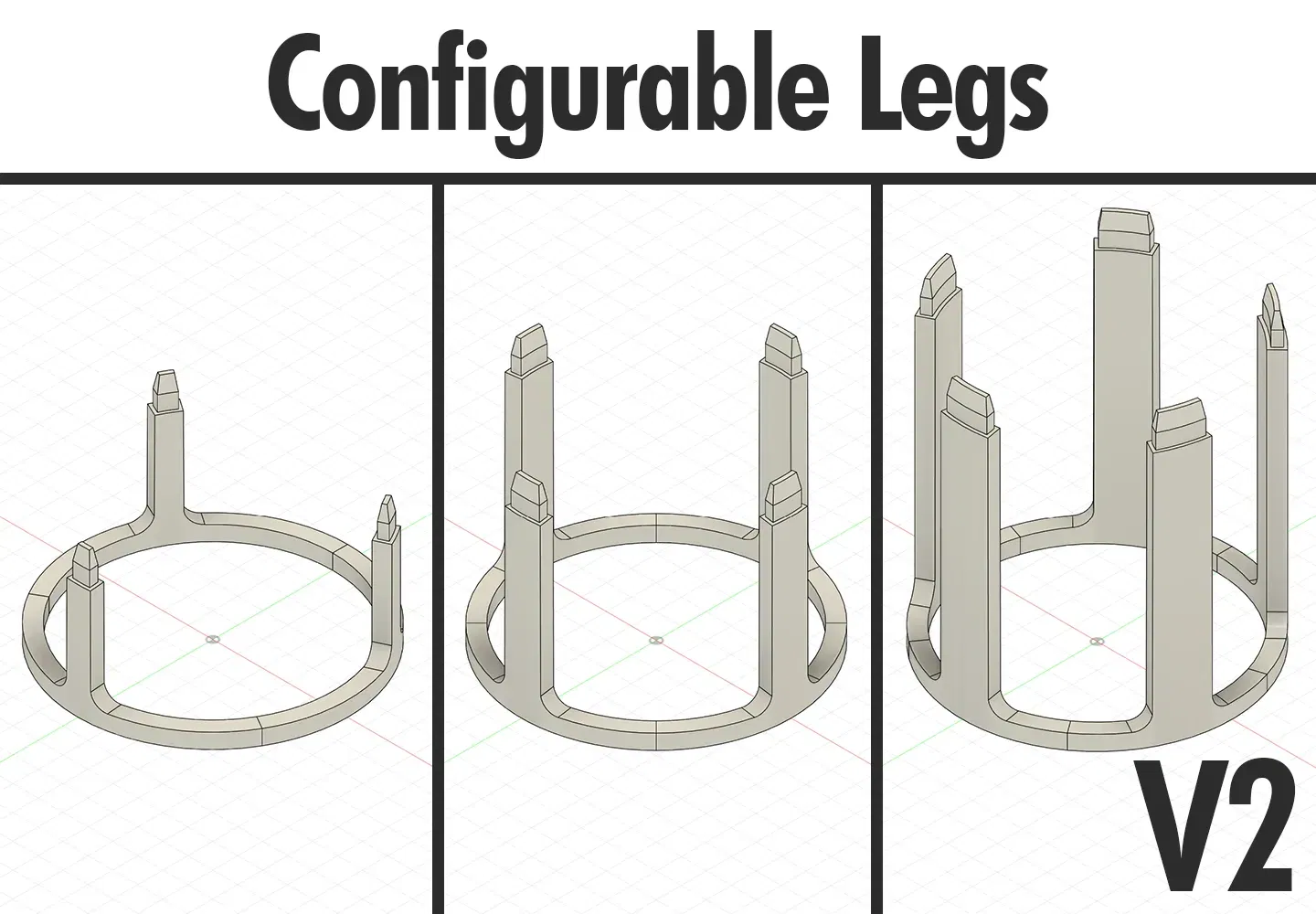

Đây là một mô hình giàn cây hoàn toàn tham số được lấy cảm hứng từ model/162733-plant-scaffold của @Kenty94_243381. ### V2.X (Thiết kế khớp chồng lên nhau): Ghi chú quan trọng cho việc in: - Dung sai: Tệp Fusion360 mặc định có dung sai được đặt là 0.0mm. Có các mô hình có dung sai khác nhau cho lỗ chồng lên nhau. Đây là một thiết kế khớp chồng, có nghĩa là để có độ ổn định tốt nhất, bạn muốn có đủ dung sai để đẩy các phần vào nhau nhưng không quá nhiều dung sai để chúng dễ dàng rơi ra do thiếu ma sát. Bạn cần tìm vị trí ngọt cho máy in của mình. Nếu không có tệp STL/STEP với dung sai yêu cầu của bạn, bạn có thể sử dụng các mô hình không có dung sai và sử dụng tính năng “Bù lỗ X-Y”/“Bù kích thước XY” trong phần mềm cắt của bạn. Các tính năng tham số nổi bật: - Số lượng chân tùy chỉnh (2 đến vô hạn trong V2; 1 đến vô hạn từ V2.1)

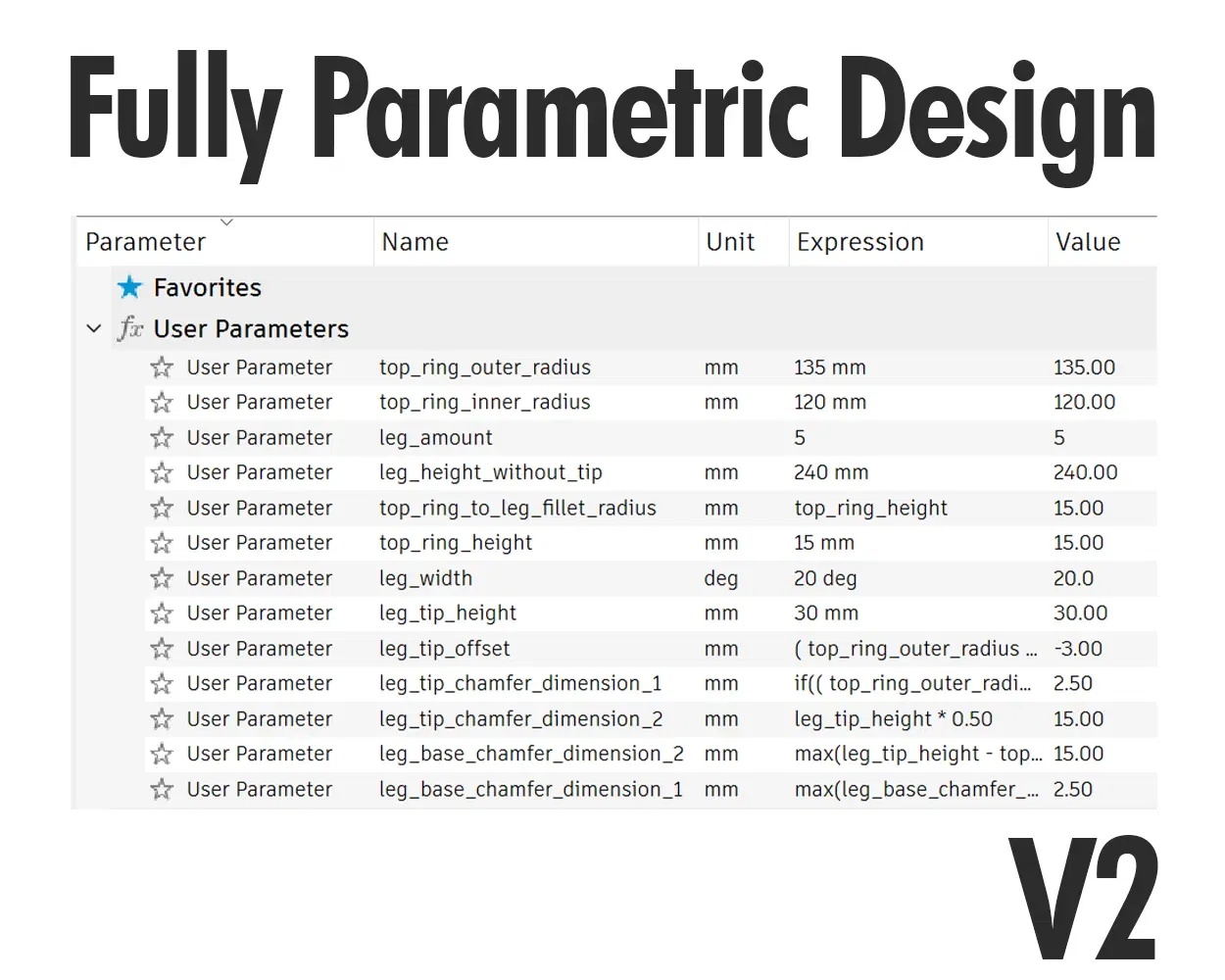

• Độ rộng vòng trên tùy chỉnh (=bán kính ngoài + bán kính trong) và chiều cao
• Độ rộng chân tùy chỉnh (theo độ của toàn bộ vòng tròn) và chiều cao

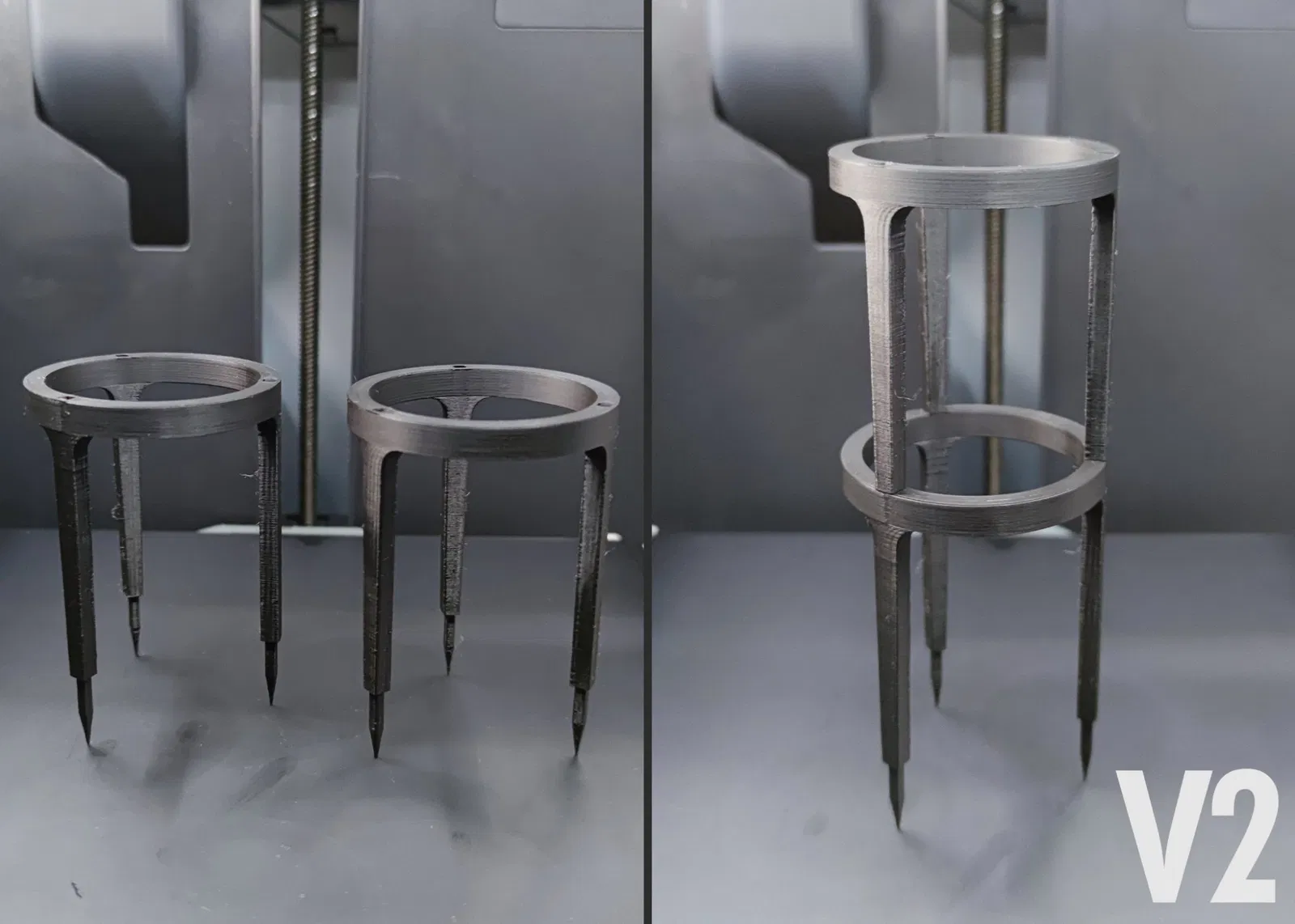

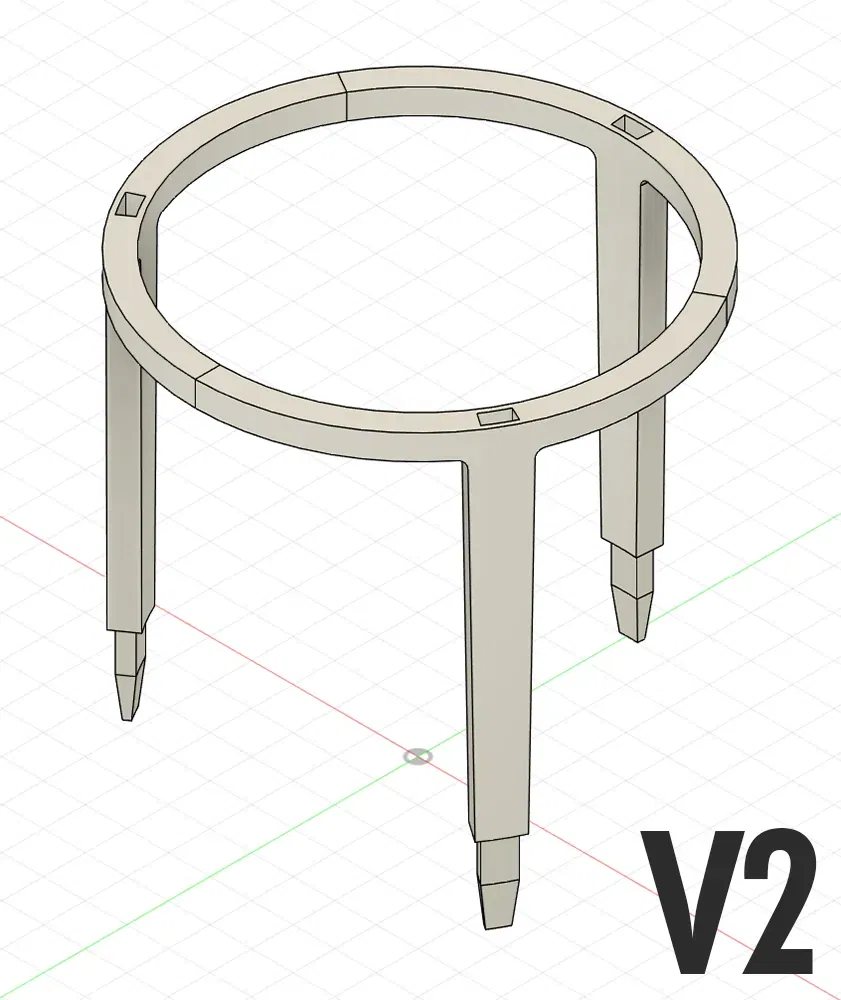

• Chiều cao đầu chân tùy chỉnh + độ lệch đến đáy chân (Tính toán theo mặc định) + vát đầu cuối (Tính toán theo mặc định) Các tính năng nổi bật: - Thiết kế có thể chồng lên nhau (Khớp chồng/Khớp ma sát)

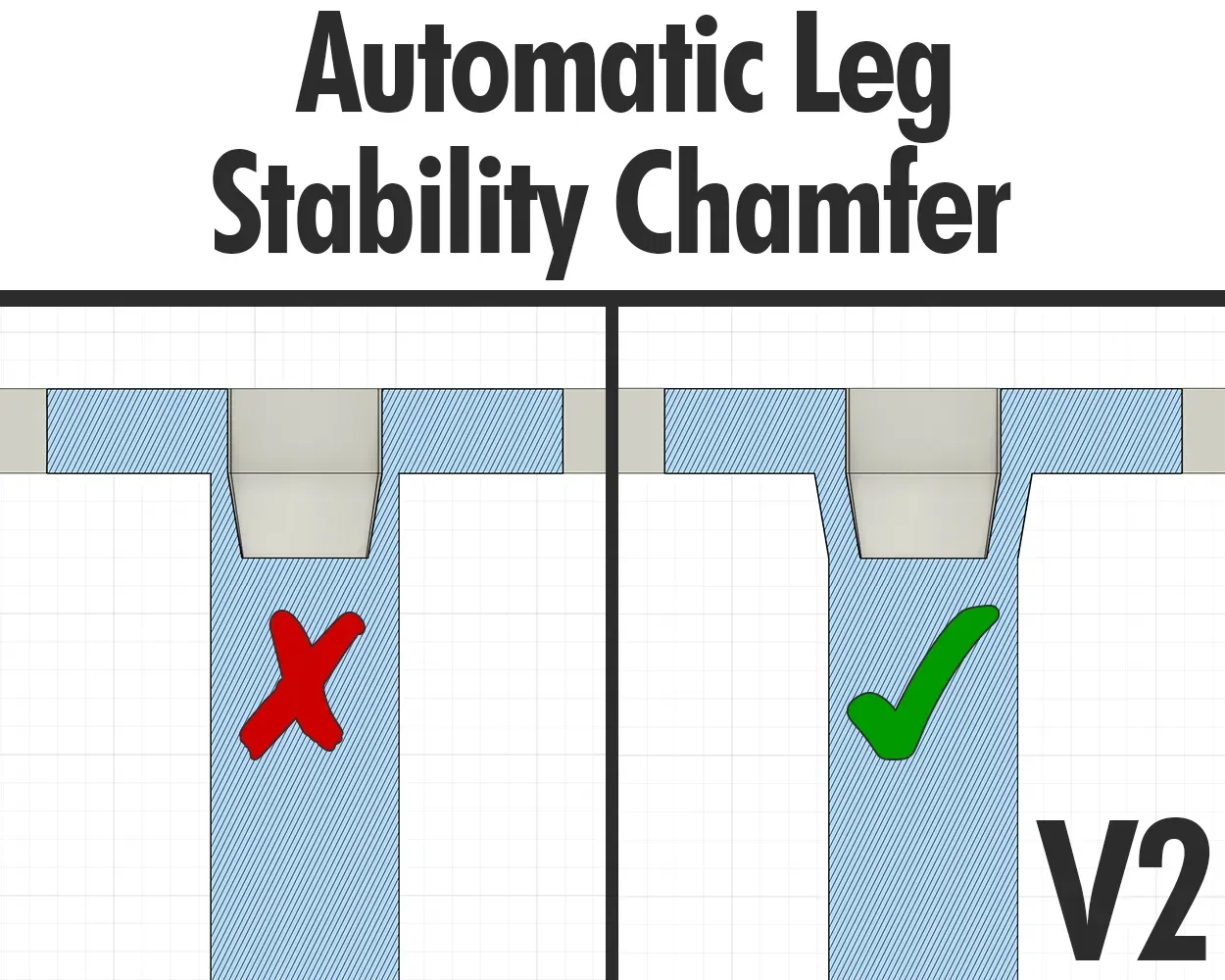

• Vát tự động tính toán tại lỗ chồng lên nhau để tăng độ ổn định Lưu ý: - Mỗi chân/que sẽ là một đối tượng/phần riêng biệt vì Fusion 360 tại thời điểm viết không hỗ trợ kết hợp tất cả các thân được tạo ra bởi một mẫu hình tròn trong thiết kế tham số. Để dễ dàng xử lý trong slicer, tốt nhất là xuất toàn bộ dự án dưới dạng tệp STL. Nếu nó được xuất dưới dạng tệp 3MF, tôi gợi ý tạo một cụm tất cả các phần ngay sau khi nhập vào slicer.
• Đã sửa từ V2.2: Mô hình có thể bị hỏng khi thay đổi các tham số quá mức trong một lần.
• Đã sửa từ V2.1: Nếu bạn đặt số lượng chân là 2 và chuyển lại sang nhiều hơn 2 chân, giả sử 3, mỗi chân bây giờ sẽ có khả năng bao phủ 270 độ của vòng tròn thay vì 120 độ đúng. Điều này là do với 2 chân, mỗi chân bao phủ 180 độ và Fusion 360 tại thời điểm viết không cho phép một ràng buộc dễ dàng để ngăn chặn ràng buộc độ đi theo hướng sai khi thay đổi nó lại thành một giá trị không bằng 180. Vì vậy, nó sẽ bị ràng buộc ở 120 độ, chỉ ở vị trí sai. Cách dễ dàng để thoát khỏi điều này là chỉ cần hoàn tác cho đến trước khi đặt 2 chân. Vấn đề này sẽ đóng các lỗ chồng nếu bị bỏ qua, vì vậy hãy cẩn thận! Changelog: - 11.09.2023 (V2.3): - Đã phát hành V2.3 - Thêm tham số dung sai xy-hole (stacking_hole_xy_tolerance) - Thêm các mô hình 3 chân với các dung sai khác nhau
• 09.09.2023 (V2.2): - Thêm các tệp mặc định đã được tạo sẵn cho 1-5 chân với kích thước dễ dàng mở rộng
• 09.09.2023 (V2.2): - Đã phát hành V2.2 - Cải thiện các ràng buộc tham số tổng thể để không làm hỏng thiết kế - Giới hạn các tham số người dùng chỉ cho các giá trị hợp lệ - Thay đổi thiết kế nhỏ liên quan đến các cạnh vát & rãnh để giảm thiểu việc thiết kế bị hỏng và đơn giản hóa tính toán tham số - Thay thế/Đổi tên một số tham số - Thêm nhiều chú thích hơn cho các tham số
• 08.09.2023 (V2.1): - Đã phát hành V2.1 - Di chuyển các tham số người dùng được sử dụng nhiều nhất vào mục yêu thích - Giảm số lượng chân tối thiểu xuống còn 1 - Sửa lỗi caveat của lỗ chồng khi sử dụng ≤ 2 chân - Giảm cạnh vát 2mm theo mặc định để ngăn ngừa đầu chân sắc (leg_tip_chamfer_peak_reduction).

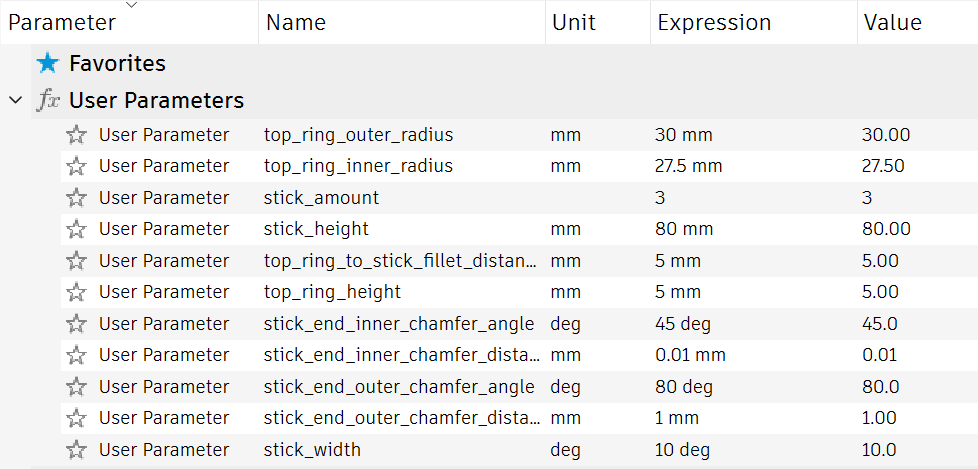

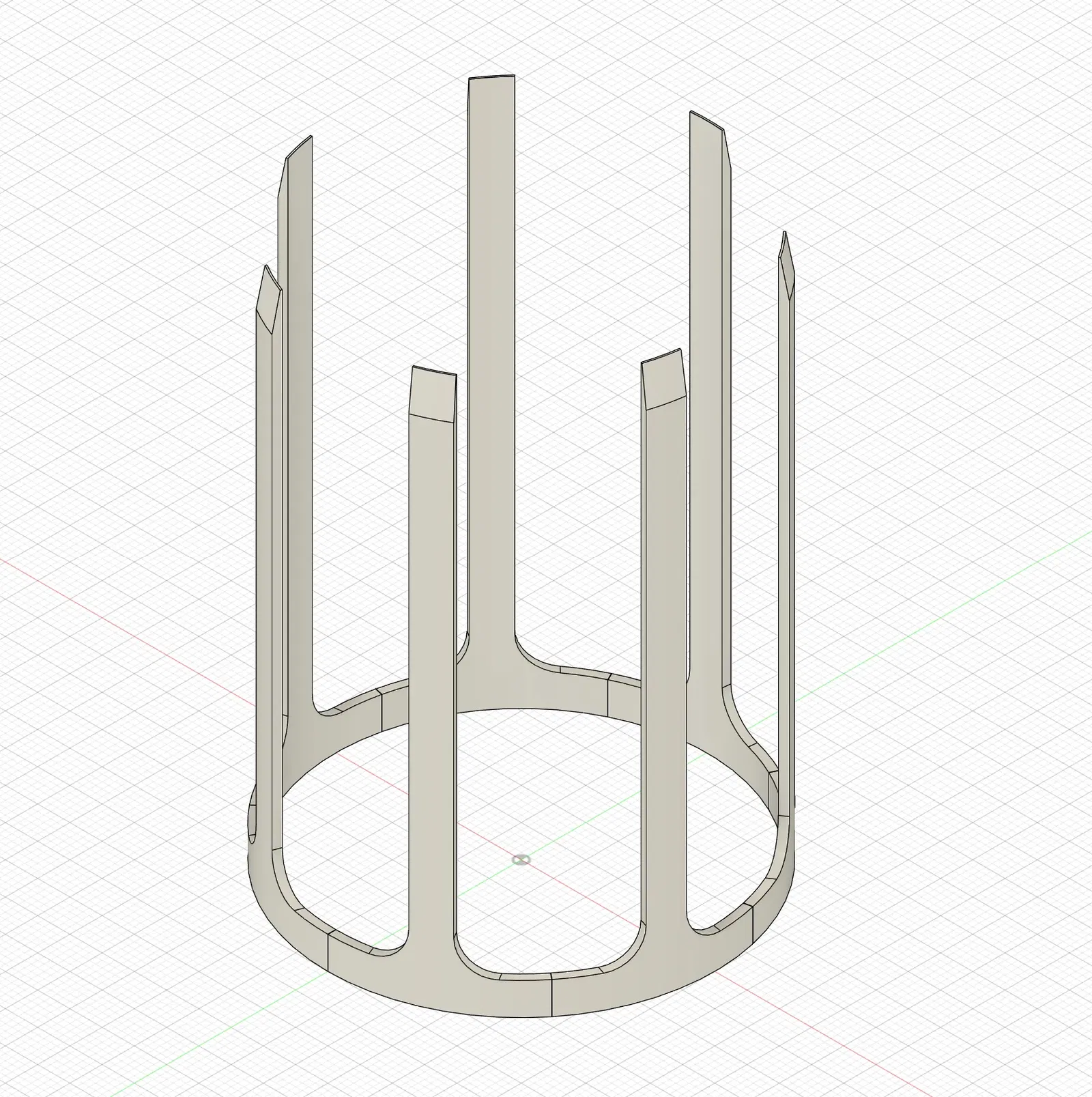

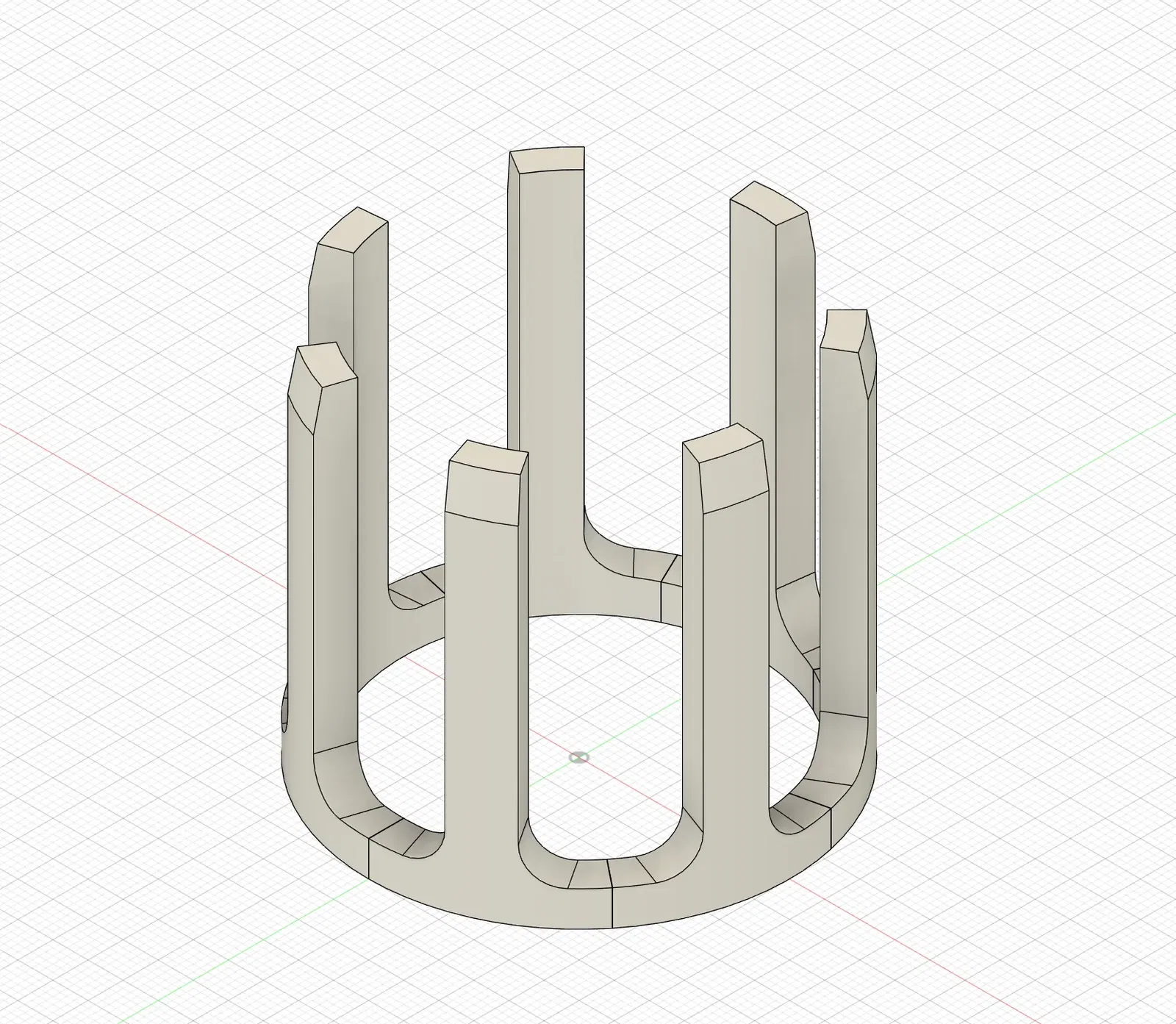

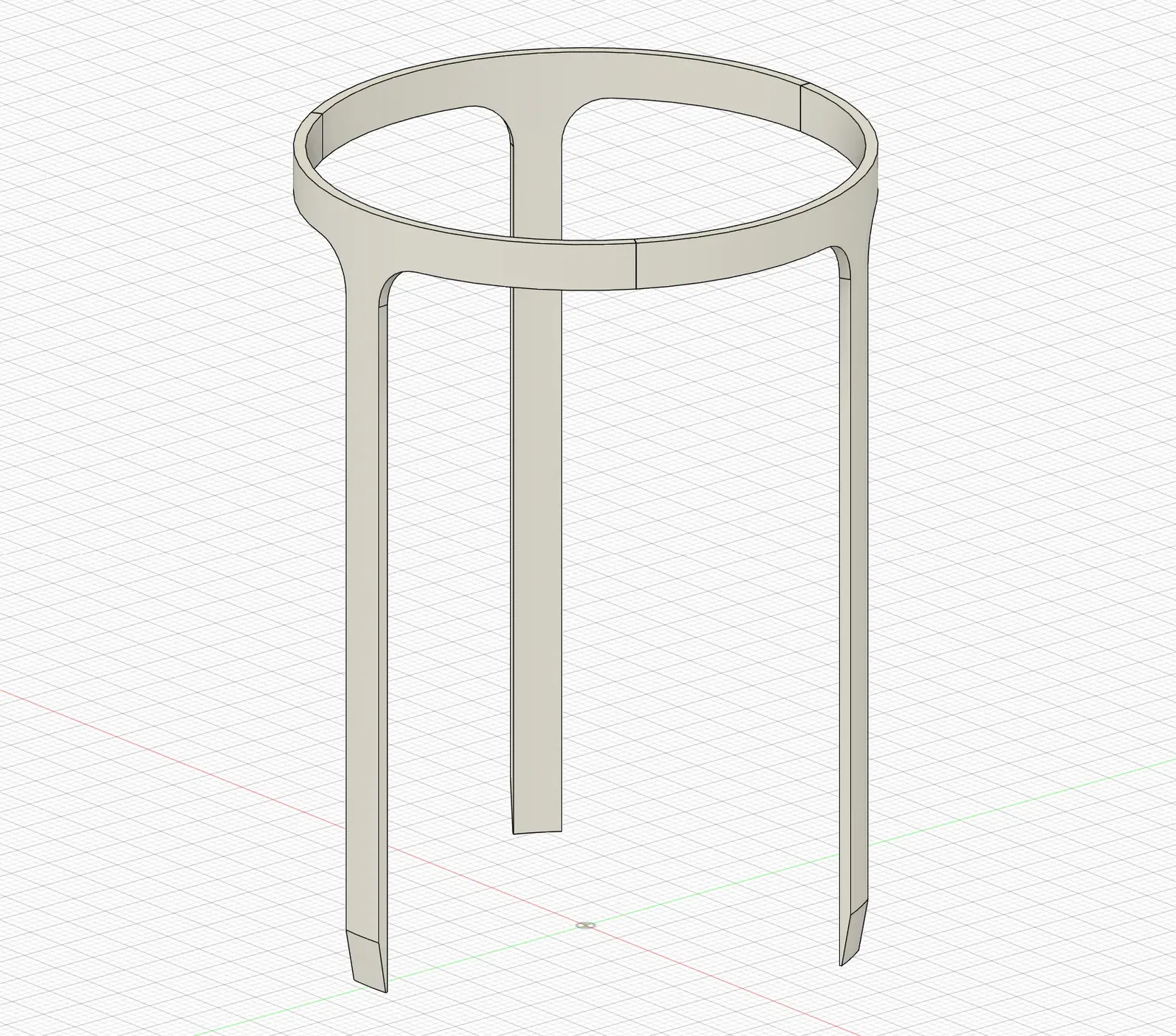

• 07.09.2023 (V2): - Đã phát hành V2 ### V1: Các tính năng tham số nổi bật: - Số lượng chân (2 - vô hạn)
• Độ rộng vòng trên (=bán kính ngoài + bán kính trong) và chiều cao
• Độ rộng chân/que tùy chỉnh (tính theo độ của toàn bộ hình tròn) và chiều cao
• Các cạnh vát chân/que tùy chỉnh ở đáy Caveats: - Mỗi chân/thanh sẽ là một đối tượng/phần riêng biệt vì Fusion 360 tại thời điểm viết không hỗ trợ kết hợp tất cả các hình khối được tạo ra bởi một mẫu hình tròn trong thiết kế tham số. Để dễ dàng xử lý trong slicer, tốt nhất là xuất toàn bộ dự án dưới dạng tệp STL. Nếu nó được xuất dưới dạng tệp 3MF, tôi đề nghị tạo một lắp ráp của tất cả các phần ngay sau khi nhập vào slicer.
• Nếu bạn đặt số lượng chân là 2 và chuyển lại thành hơn 2 chân, giả sử 3, mỗi chân bây giờ sẽ bao phủ 270 độ của hình tròn thay vì 120 độ đúng. Điều này là do với 2 chân, mỗi chân bao phủ 180 độ và Fusion 360 tại thời điểm viết không cho phép một ràng buộc dễ dàng để ngăn chặn ràng buộc độ đi theo hướng sai khi thay đổi lại thành một cái gì đó không bằng 180. Vì vậy, nó sẽ bị ràng buộc ở 120 độ, chỉ ở vị trí sai. Cách đơn giản để thoát khỏi điều này là chỉ cần hoàn tác đến trước khi thiết lập 2 chân. Changelog: - 06.09.2023: Đổi tên “Giàn thực vật” thành "Giàn thực vật V1" + Đã sửa bán kính trong sai (bị chia cho 2)
