Đèn treo tường dạng vòng cho Google Home Mini (Circle lamp)

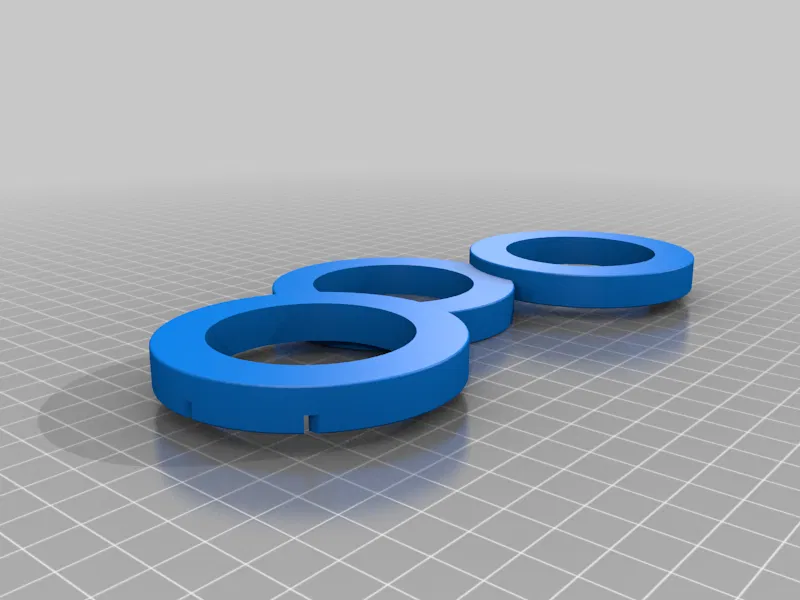

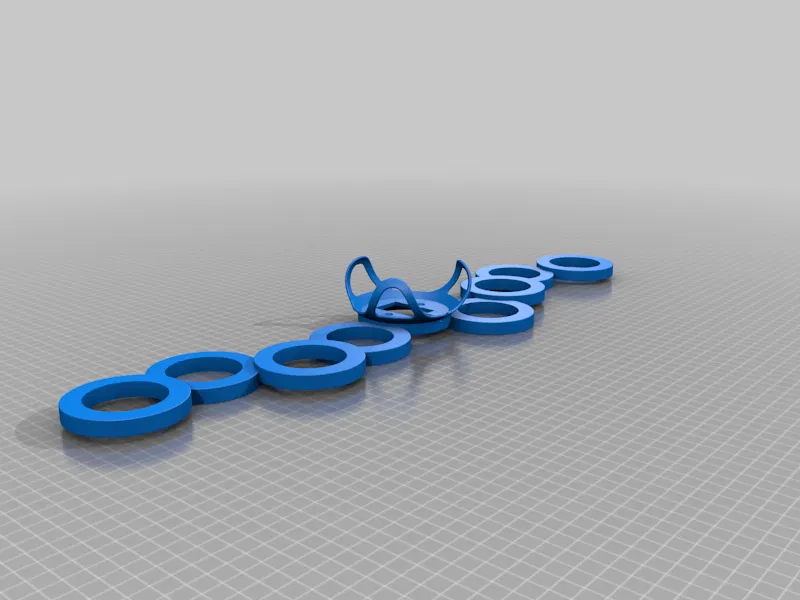

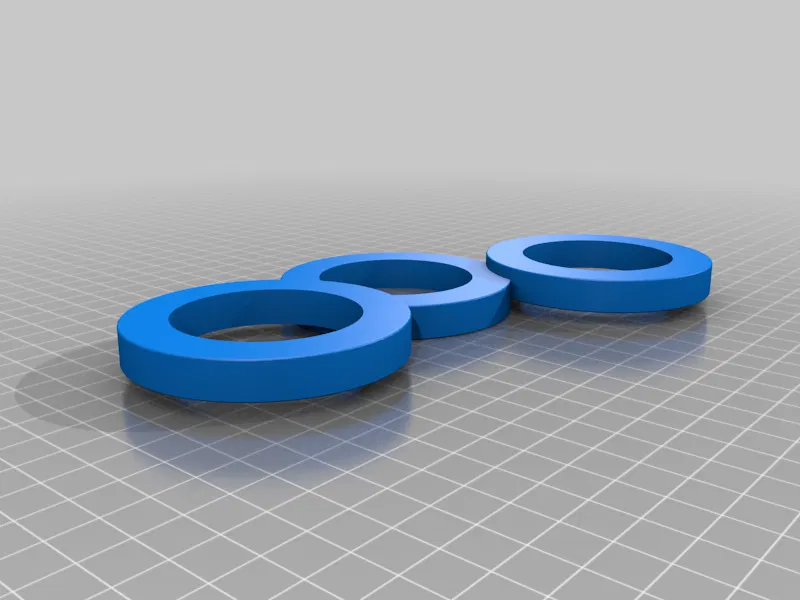

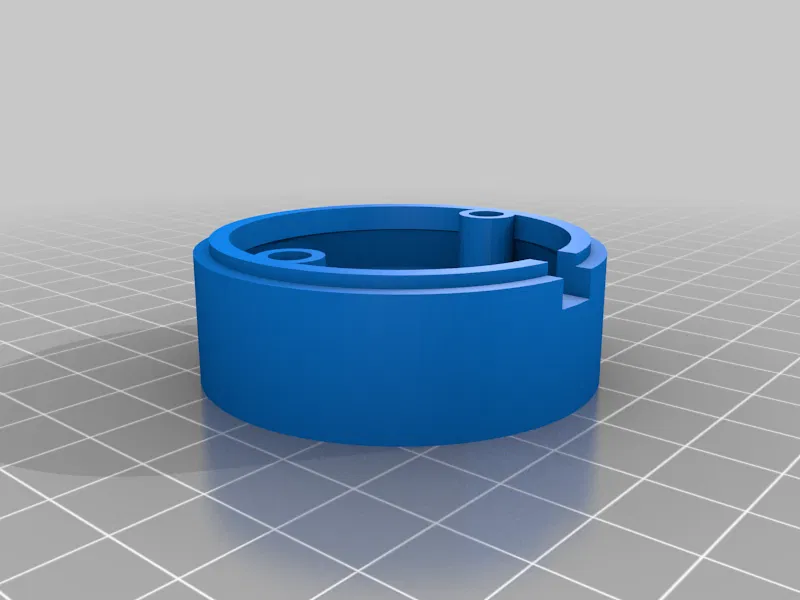

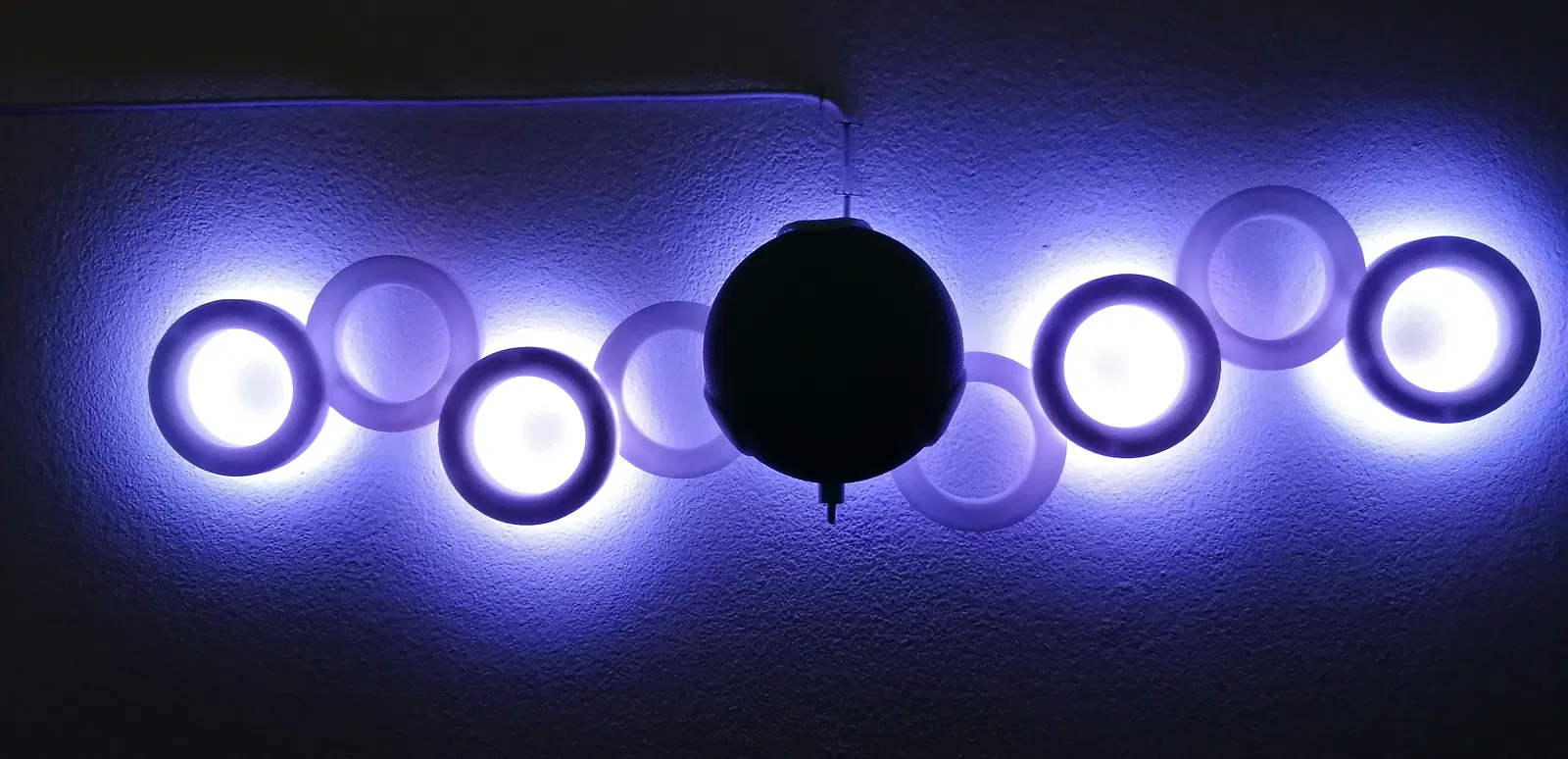

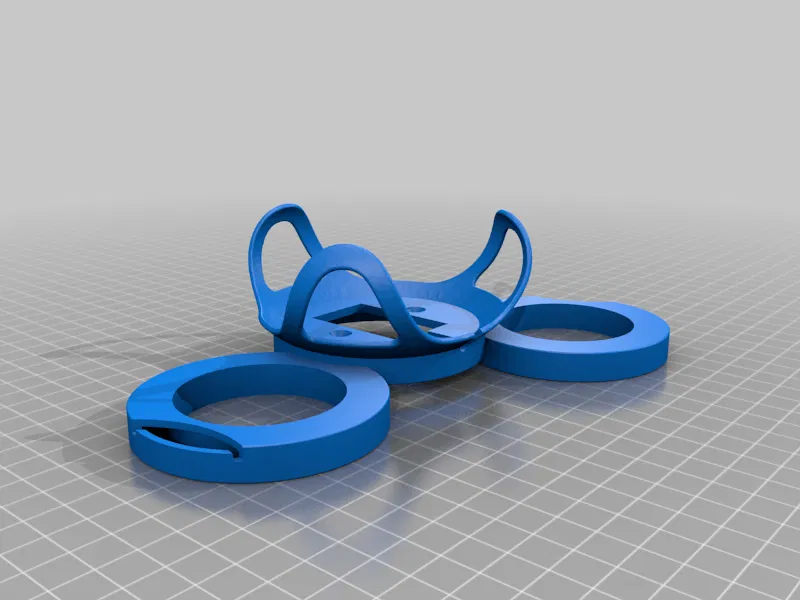

Đây là một mẫu đèn gắn tường cho Google Home Mini. Thiết kế được in thành 4 phần: phần trung tâm để giữ Google Home Mini, hai bộ gồm ba vòng được dán vào phần trung tâm, và một phần wall mount. Phía sau 5 trong tổng số 9 vòng, mình gắn các vòng Neopixel ring và điều khiển bằng một ESP01 đặt trong phần mount/đế của đèn. Google Home và đèn dùng chung một bộ nguồn. ESP01 chạy WLED.

Phần holder gốc được thiết kế bởi https://www.thingiverse.com/maxr525

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

Yes

Resolution:

0.2

Infill:

20%

Filament: SunLu PETG White

Notes:

Cẩn thận lúc đi dây, dây data nên đi từ trái sang phải (hoặc ngược lại). Mình đi dây data từ phần trung tâm nên phải chia đôi số lượng LED trong WLED
