Hộp đúc mô-đun (Modular Casting box)

Một bộ khuôn hộp (molding box) dạng mô-đun để tạo ra nhiều kiểu hình dáng và kích thước khác nhau theo nhu cầu. Mình đã in rất nhiều cái đủ cỡ để dễ chỉnh sửa khuôn. Thiết kế này làm ra để đổ silicone, nhưng cũng có thể dùng với các vật liệu khác.

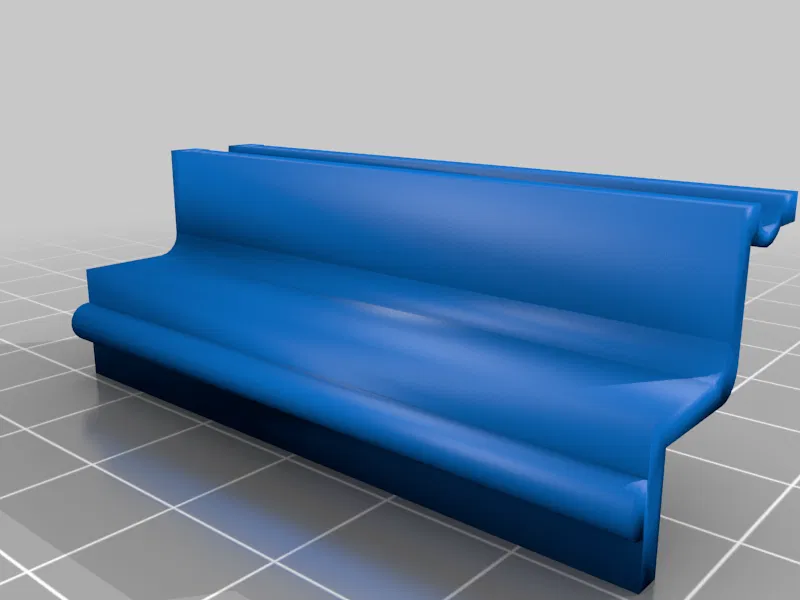

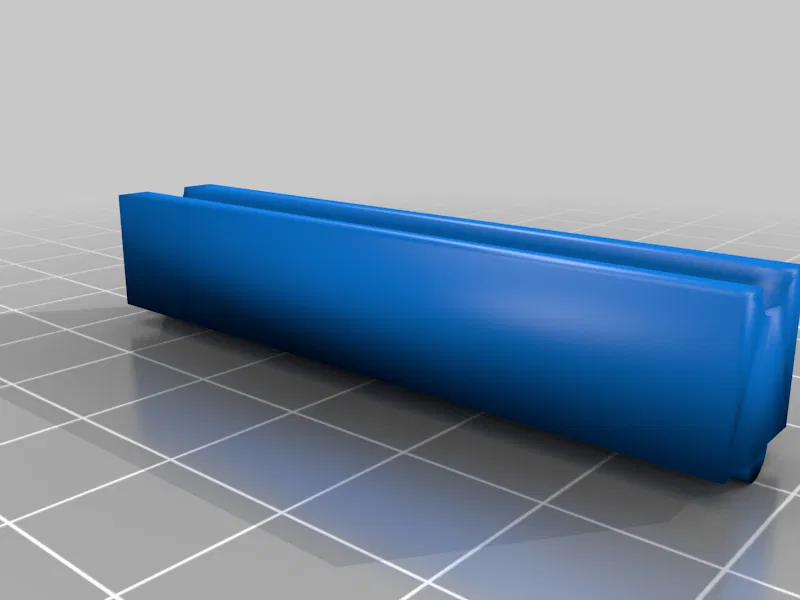

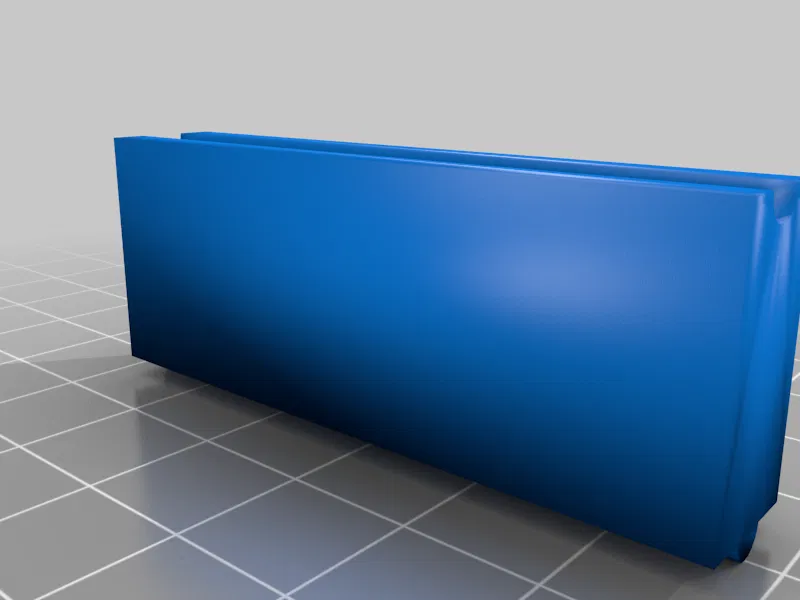

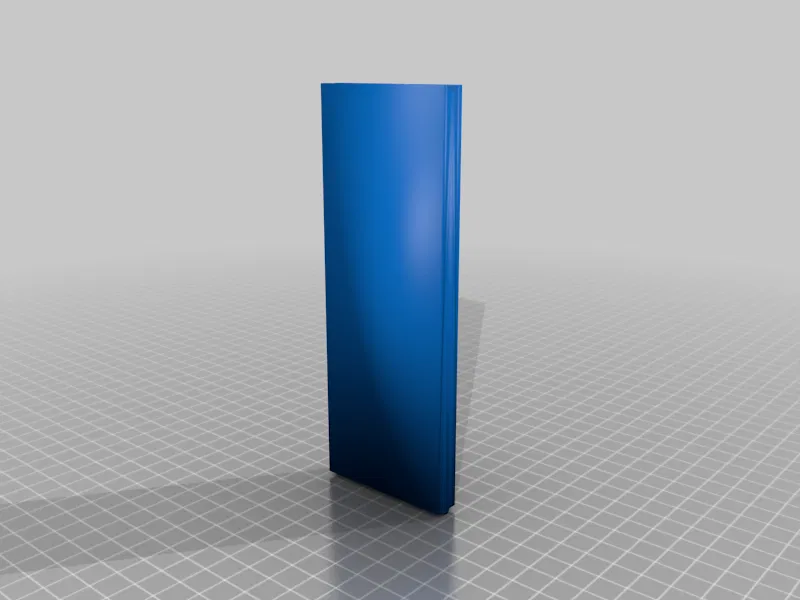

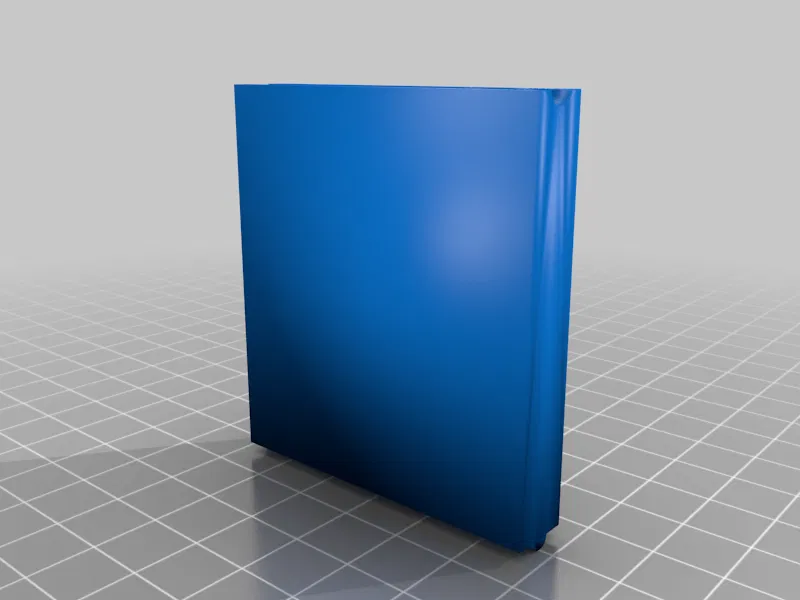

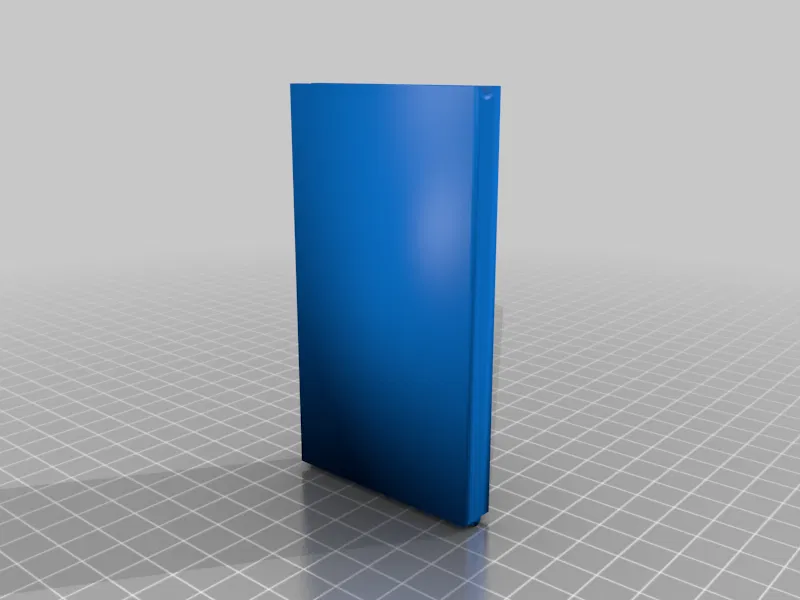

Các mặt bên và góc sẽ khóa khớp (interlock) với nhau, rồi cố định lại bằng kẹp (clamp) đơn giản.

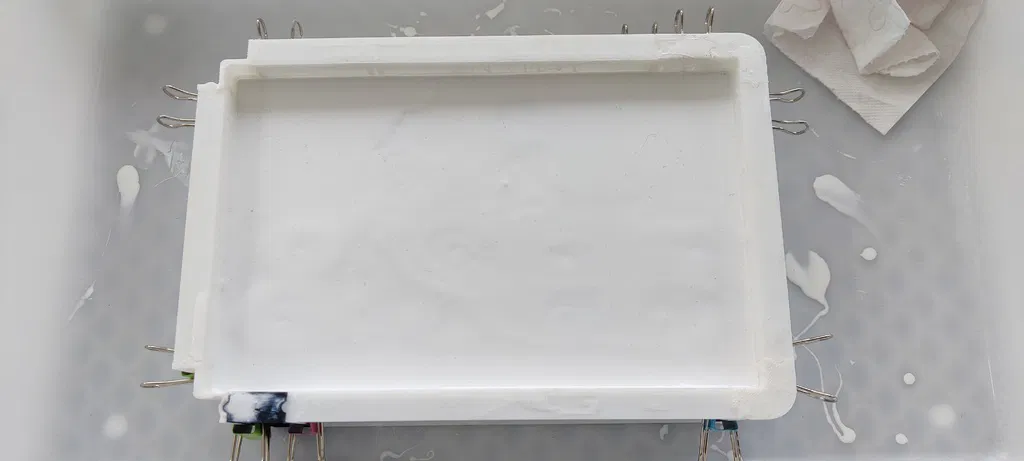

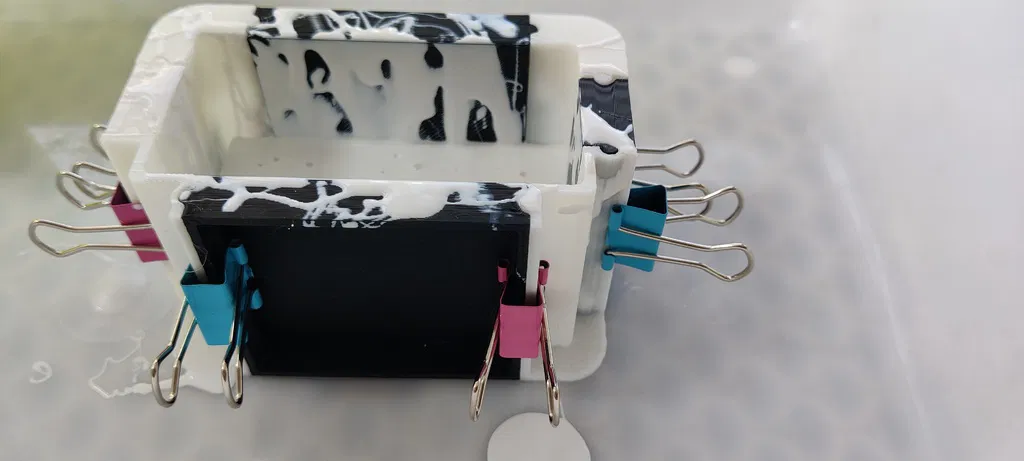

Chiều cao mặc định là 5 cm, nhưng nếu bạn cần cao hơn thì có thể scale lên hoặc xếp chồng các khung 5 cm lên nhau. Lúc đầu mình có làm một cái clip in 3D, nhưng sau đó chuyển qua dùng post clips như trong hình.

Print Settings

Printer Brand:

Creality

Printer:

K1

Rafts:

No

Supports:

No

Infill:

15

Filament: Creality PLA Whatever you have left

Notes:

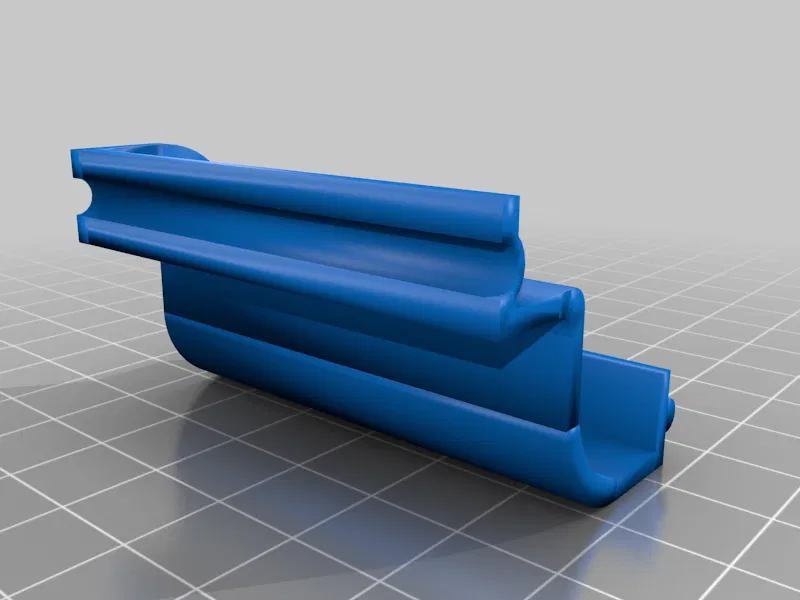

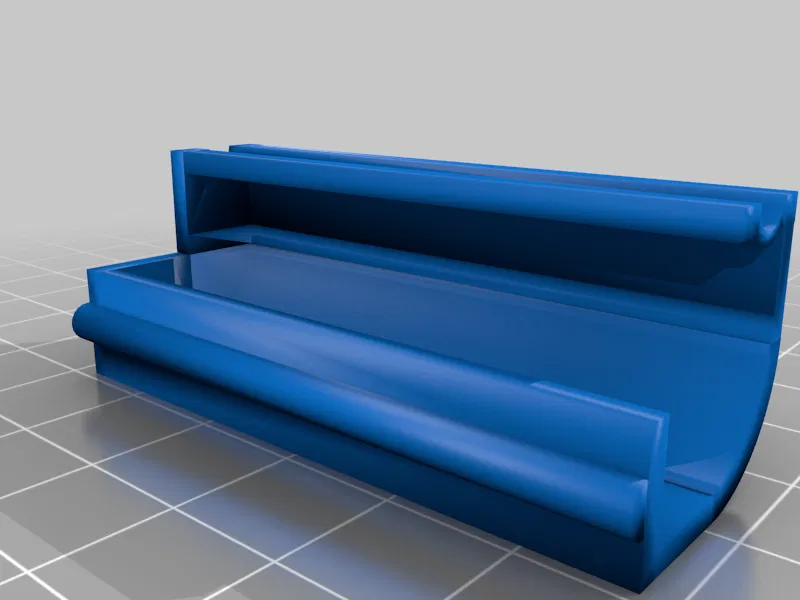

Không cần supports. Phần góc trong và góc ngoài không có mép bích (top flange) phía trên nên không cần supports.

How I Designed This

Mình làm cái này vì cần một hộp khuôn (mold box) và không muốn phải dùng loại quá to, hoặc phải làm riêng một cái cho từng hình dạng mà mình muốn sử dụng.

Category: Art Tools
