K1C/K1: Clip gắn quạt cho camera (in 15 phút, hết hẳn lỗi quá nhiệt)
Clip đơn giản để gắn quạt blower 20x20mm cho camera K1C/K1, giúp tránh tình trạng camera bị ngắt khi in ASA/ABS nhiệt cao. In ABS layer 0.16 mất khoảng 15 phút; có thể dùng buck converter 24V→5V để đi dây gọn.
Mô tả
Giống như nhiều anh em đã in filament nhiệt cao trên máy K1C và K1, khi mình chạy nhiệt trong buồng lên tầm hơn 40°C khoảng 20–30 phút là camera bị ngắt.

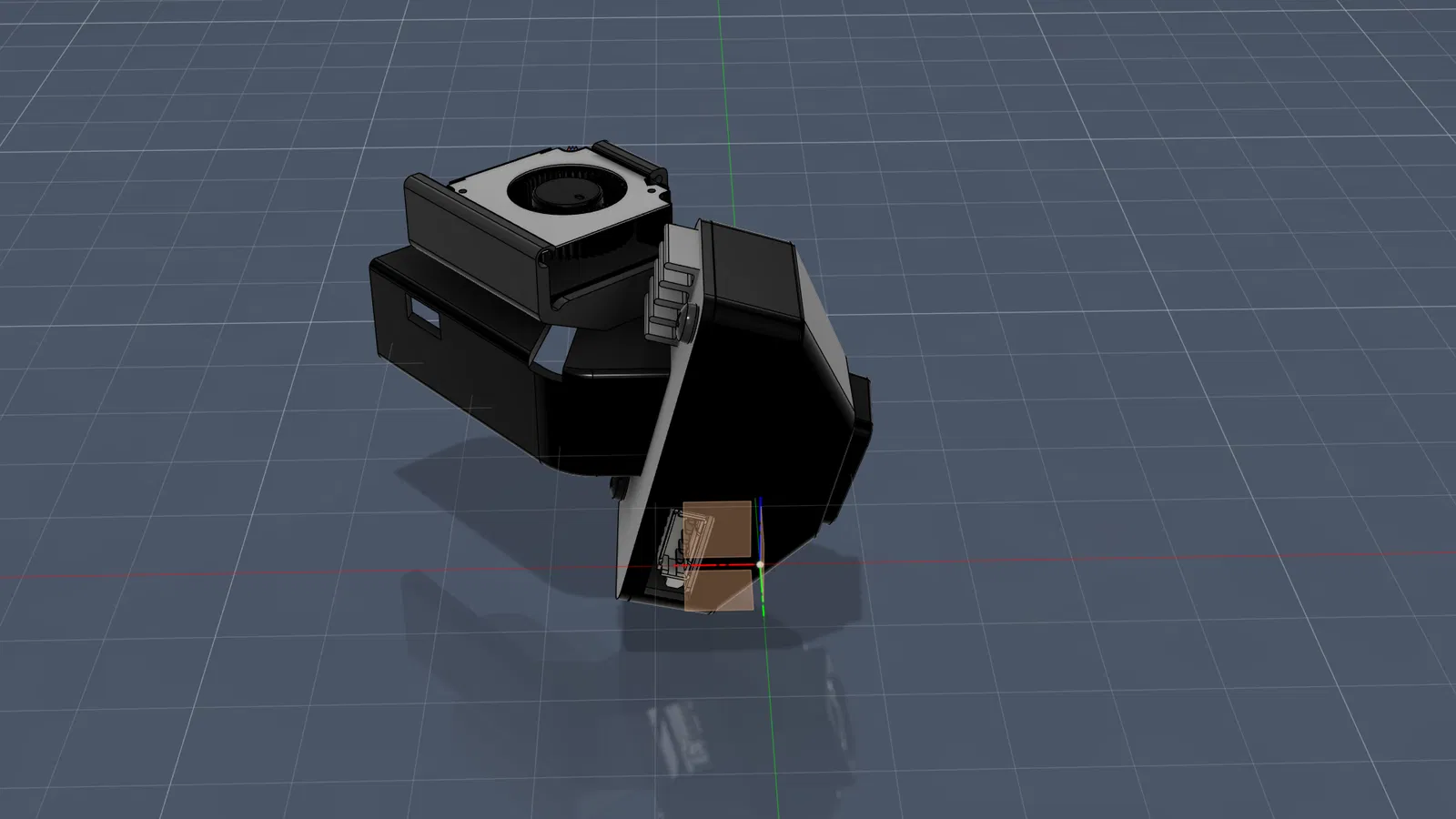

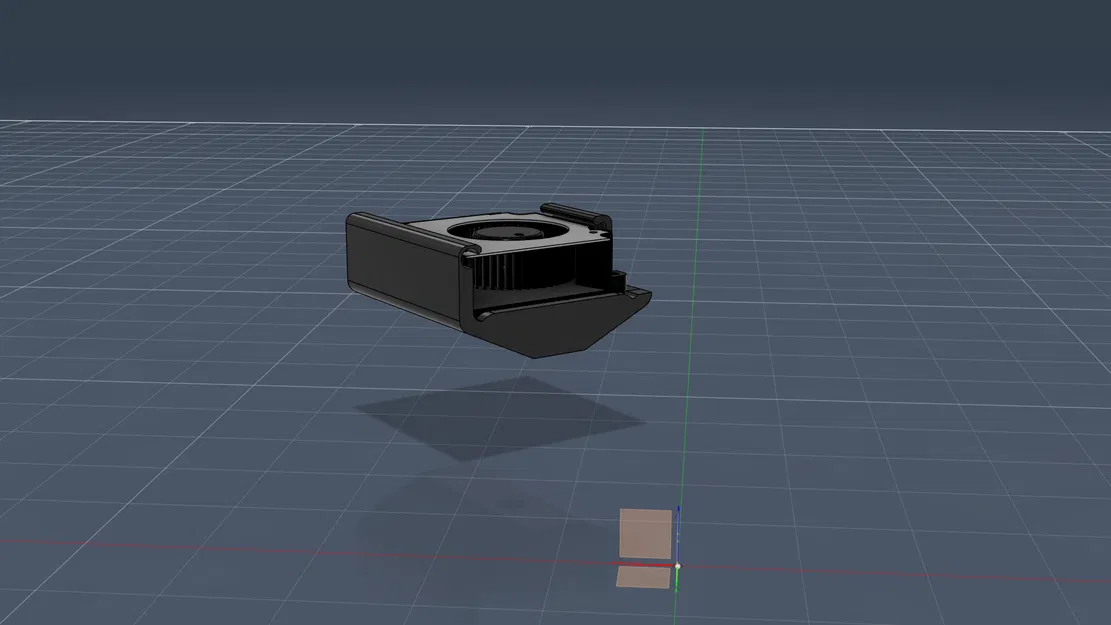

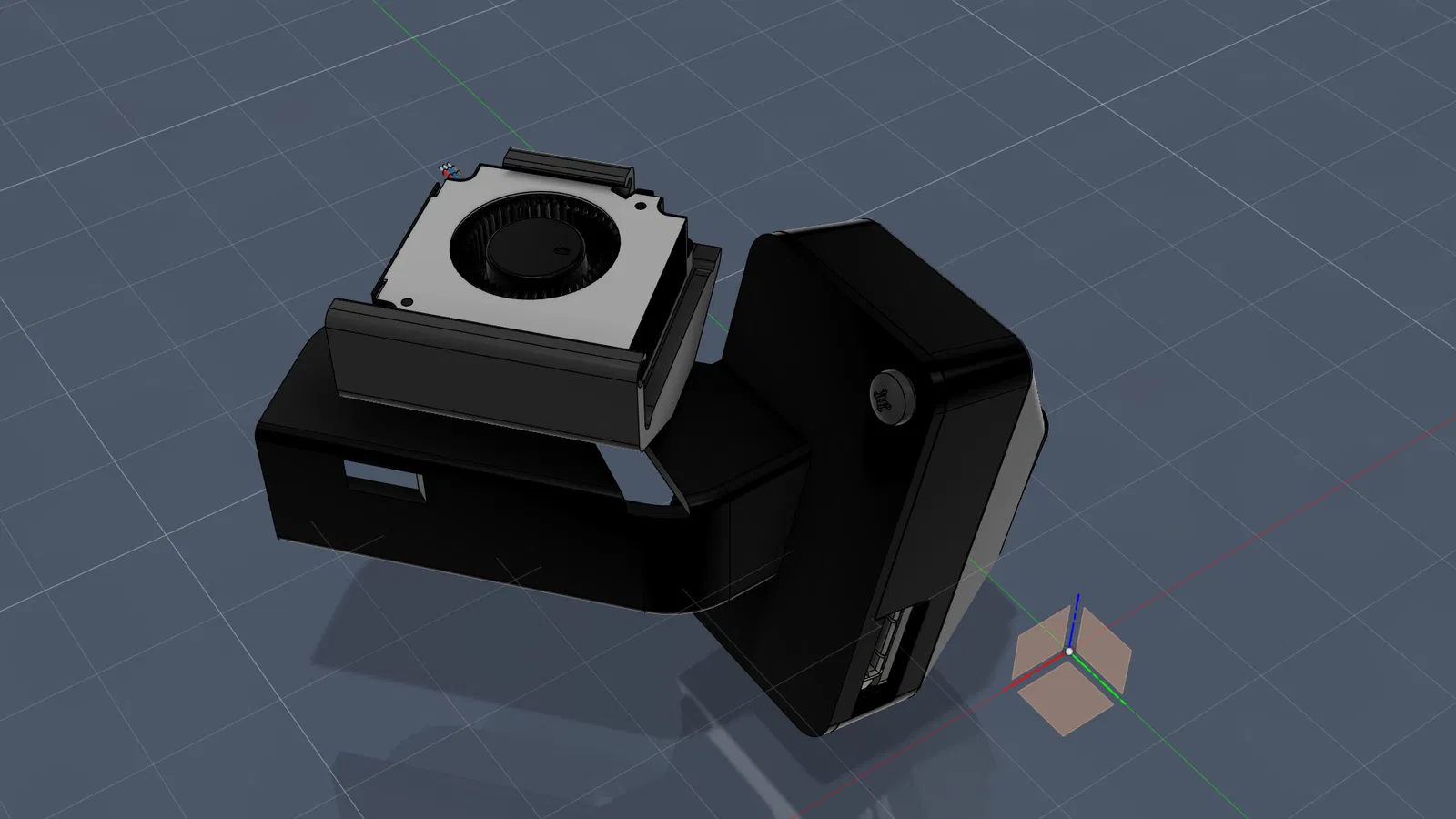

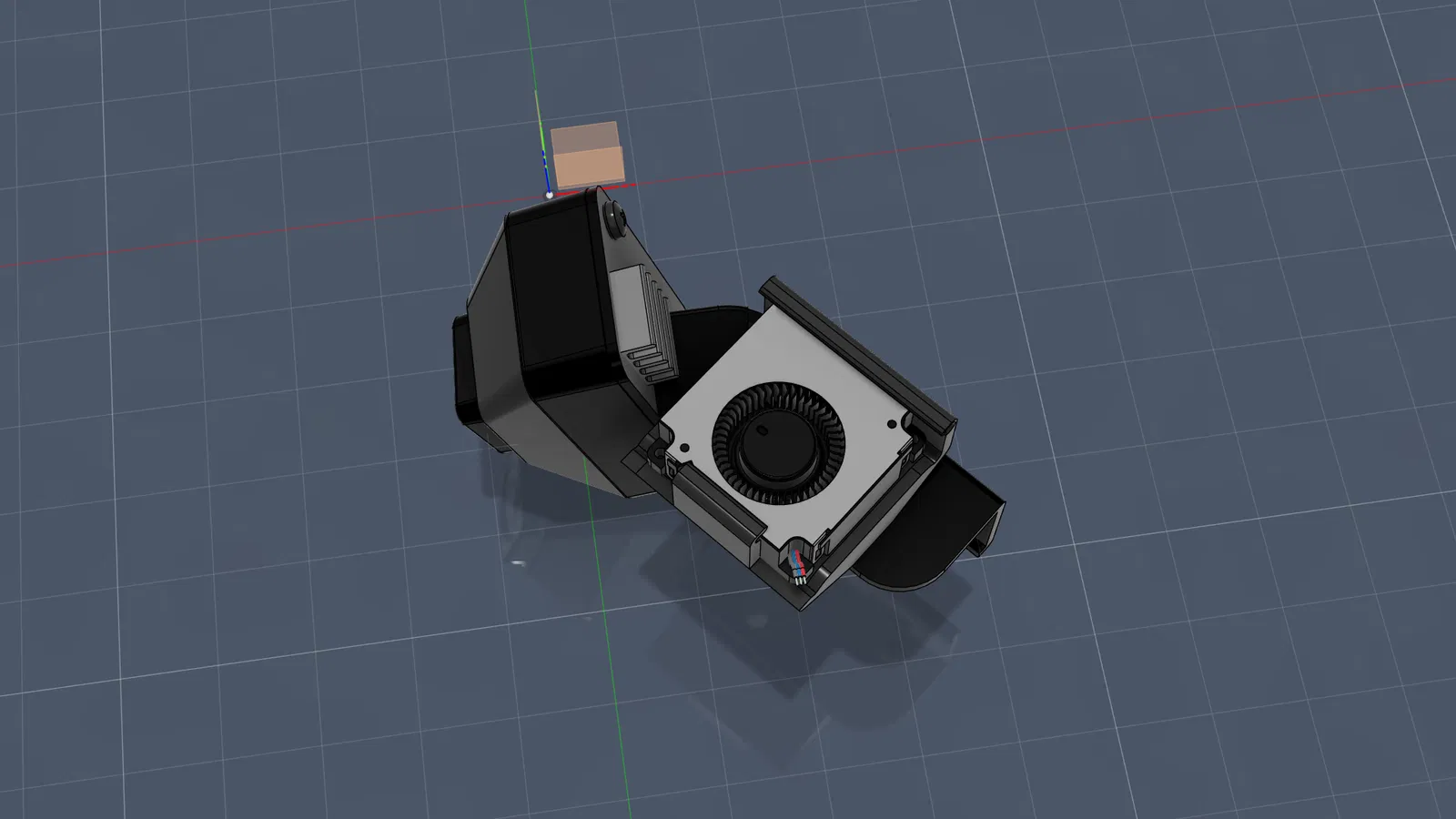

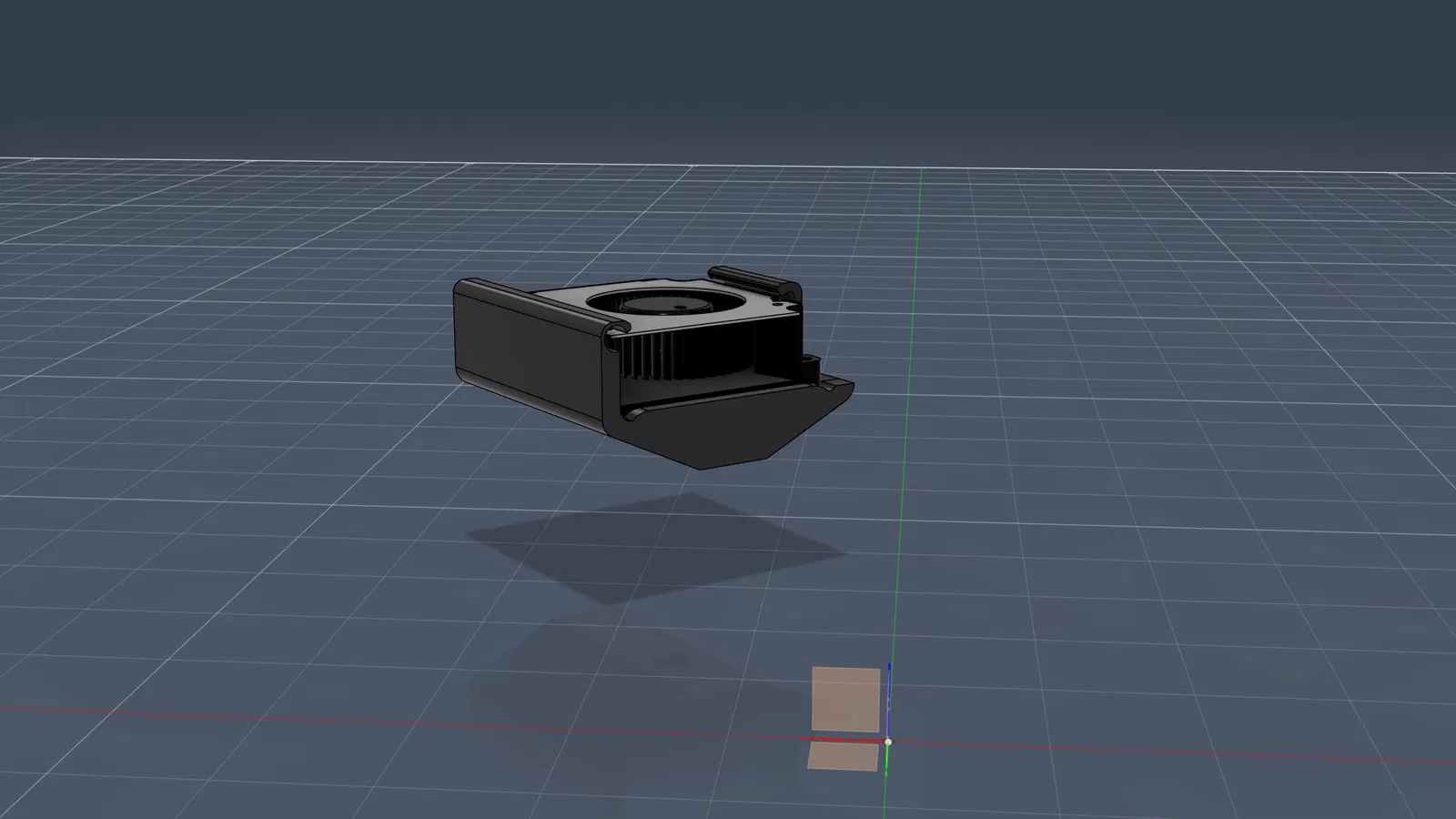

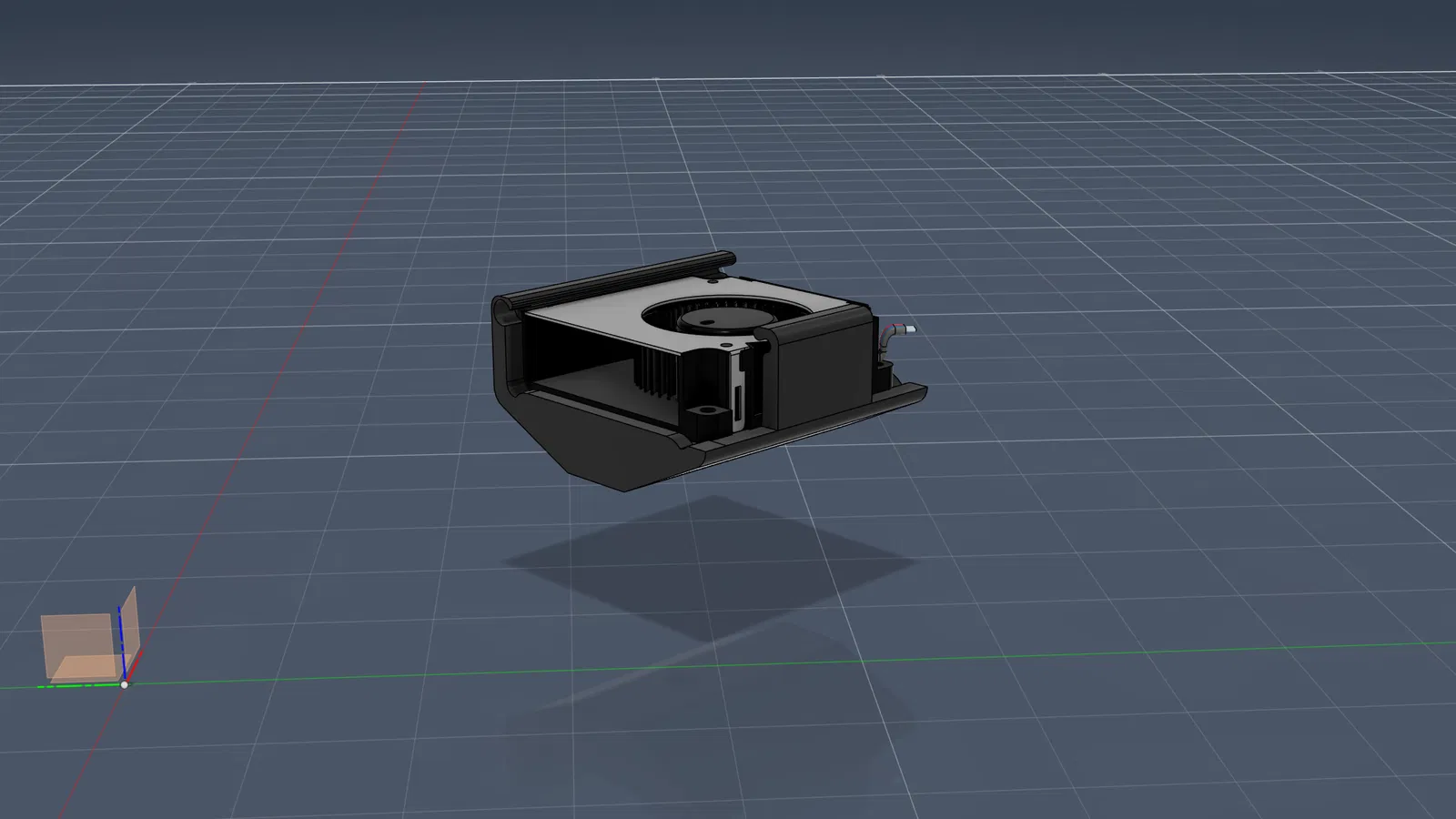

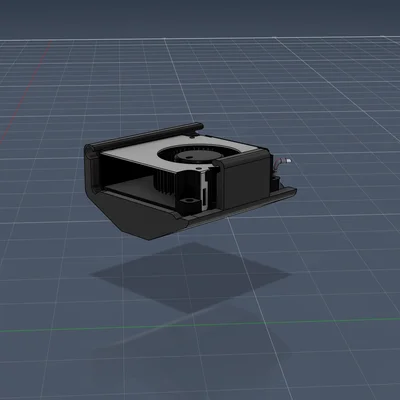

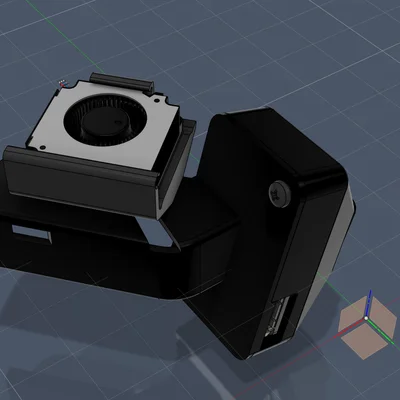

Mình đang có sẵn một quạt blower 20x20mm nên muốn thử xem có cải thiện không trong lúc chờ heatsink. Vậy là mình làm một cái clip rất đơn giản.

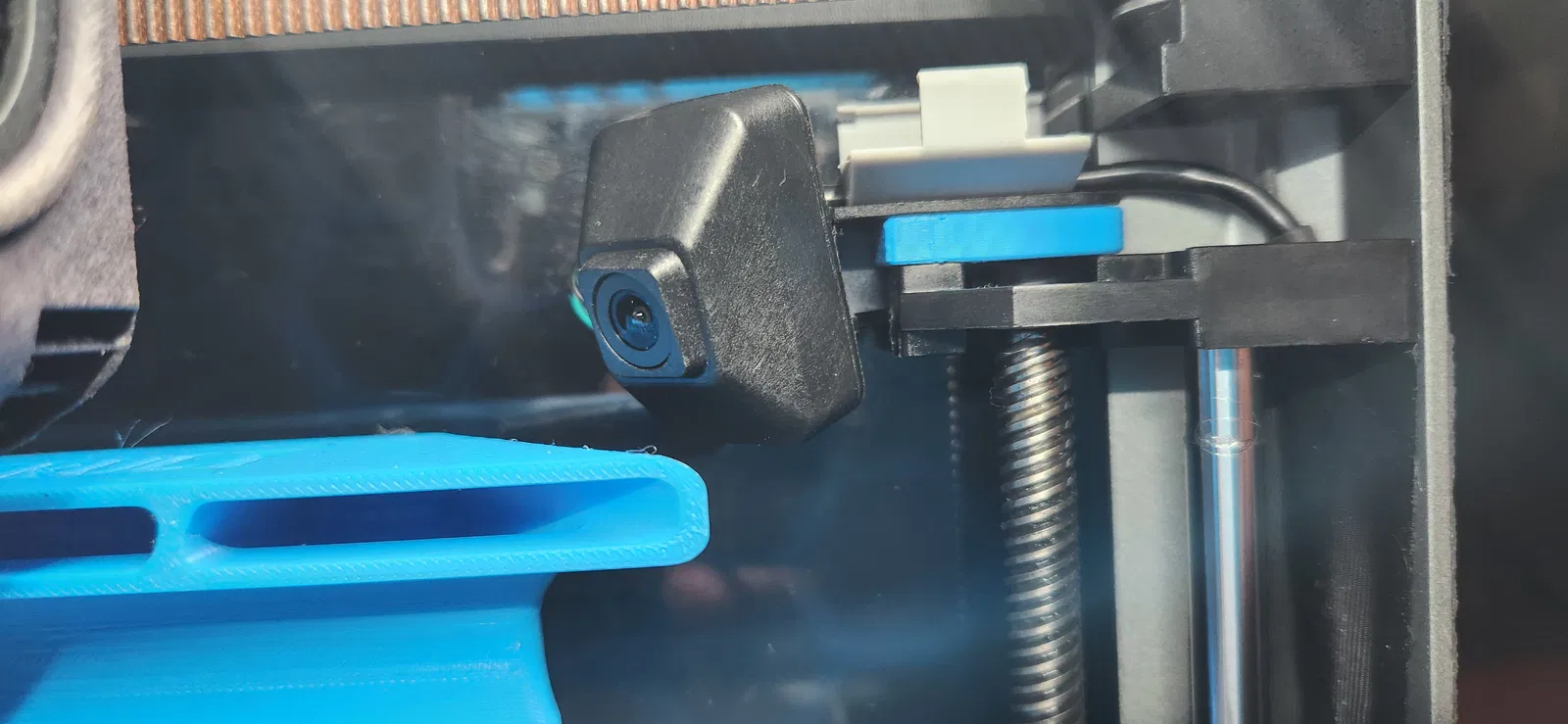

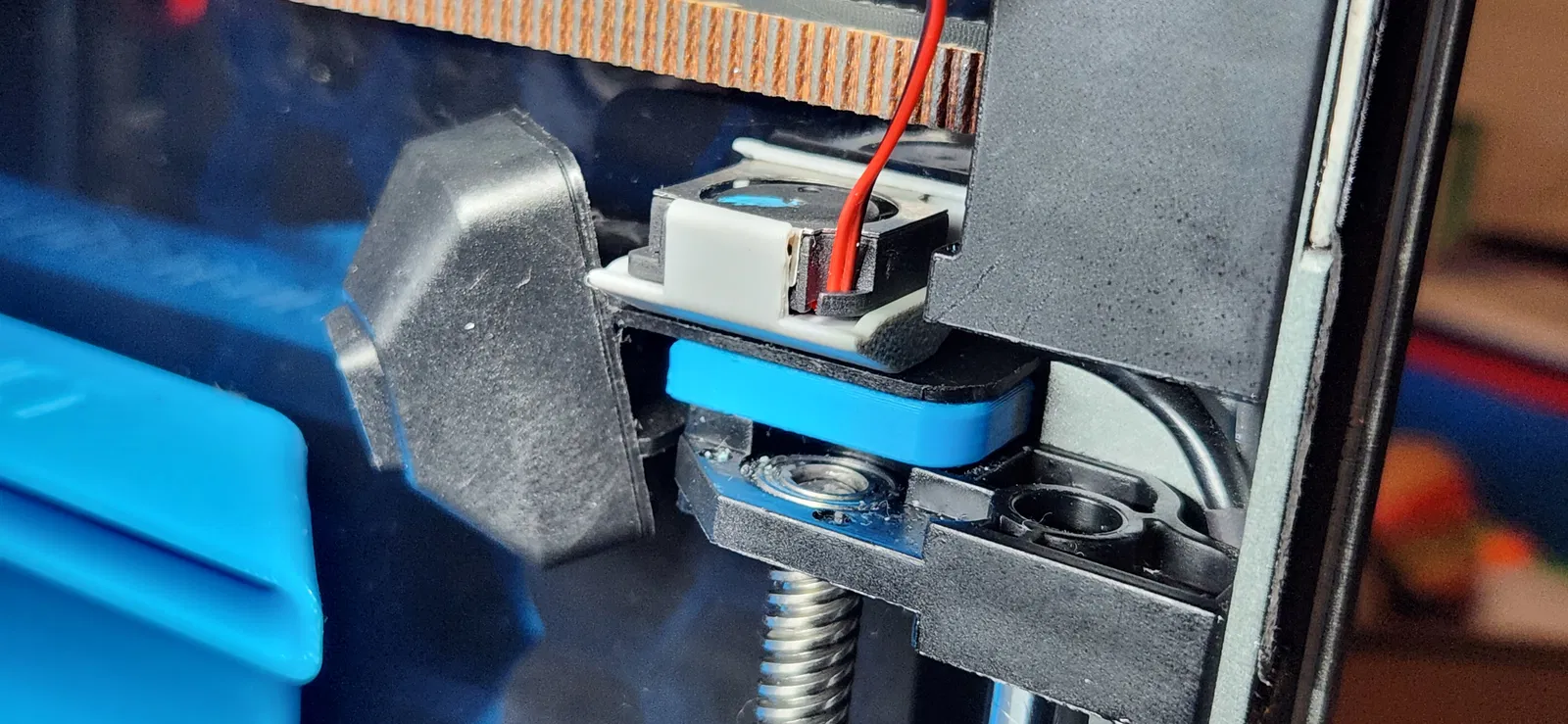

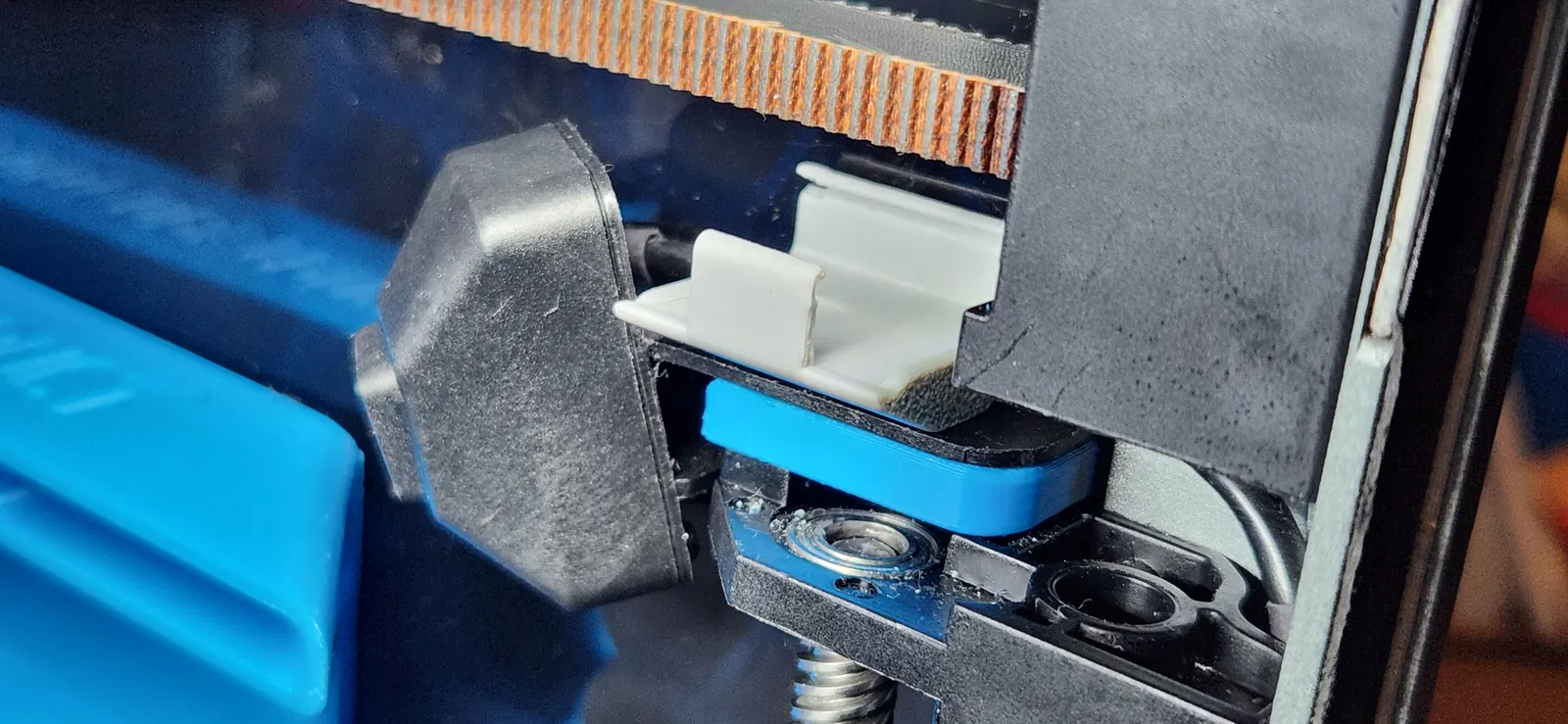

Sau khi gắn vào và tự làm một sợi cáp USB để kéo ra mặt trước của máy, mình bắt đầu in ASA/ABS.
Nhiệt độ buồng in lên hẳn trên 50°C và camera vẫn hoạt động xuyên suốt bản in. Bản in lâu nhất tới giờ là hơn 10 tiếng.
Dùng một step down buck converter đơn giản từ 24V xuống 5V là có thể đấu chung vào cùng dây với đèn LED cho gọn gàng. Ở thời điểm này mình nghĩ chắc chưa cần gắn heatsink vì vẫn chưa bị ngắt lần nào. Nếu có bị lại thì mình sẽ gắn thêm và cập nhật.

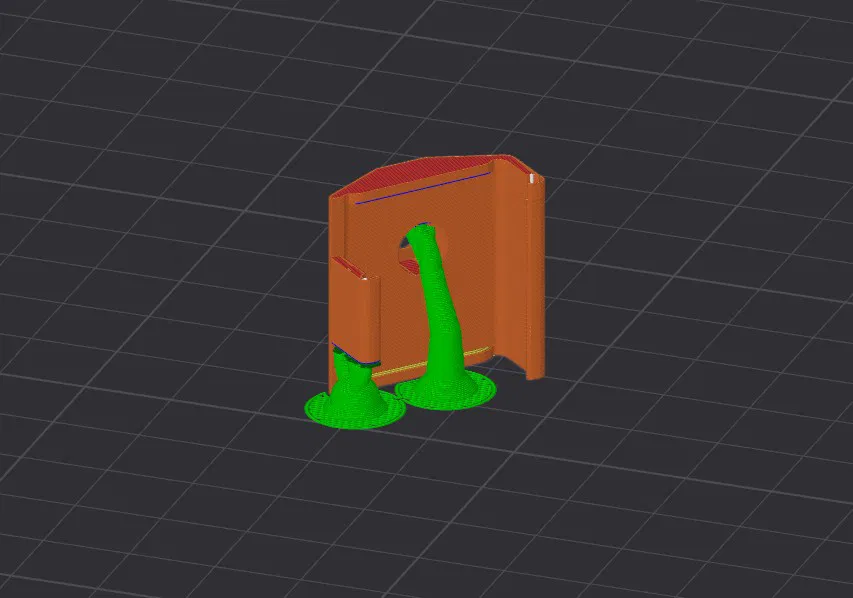

Mình in bằng ABS, tốc độ rất thấp, layer height 0.16 và mất khoảng 15 phút.
Link quạt blower 5V

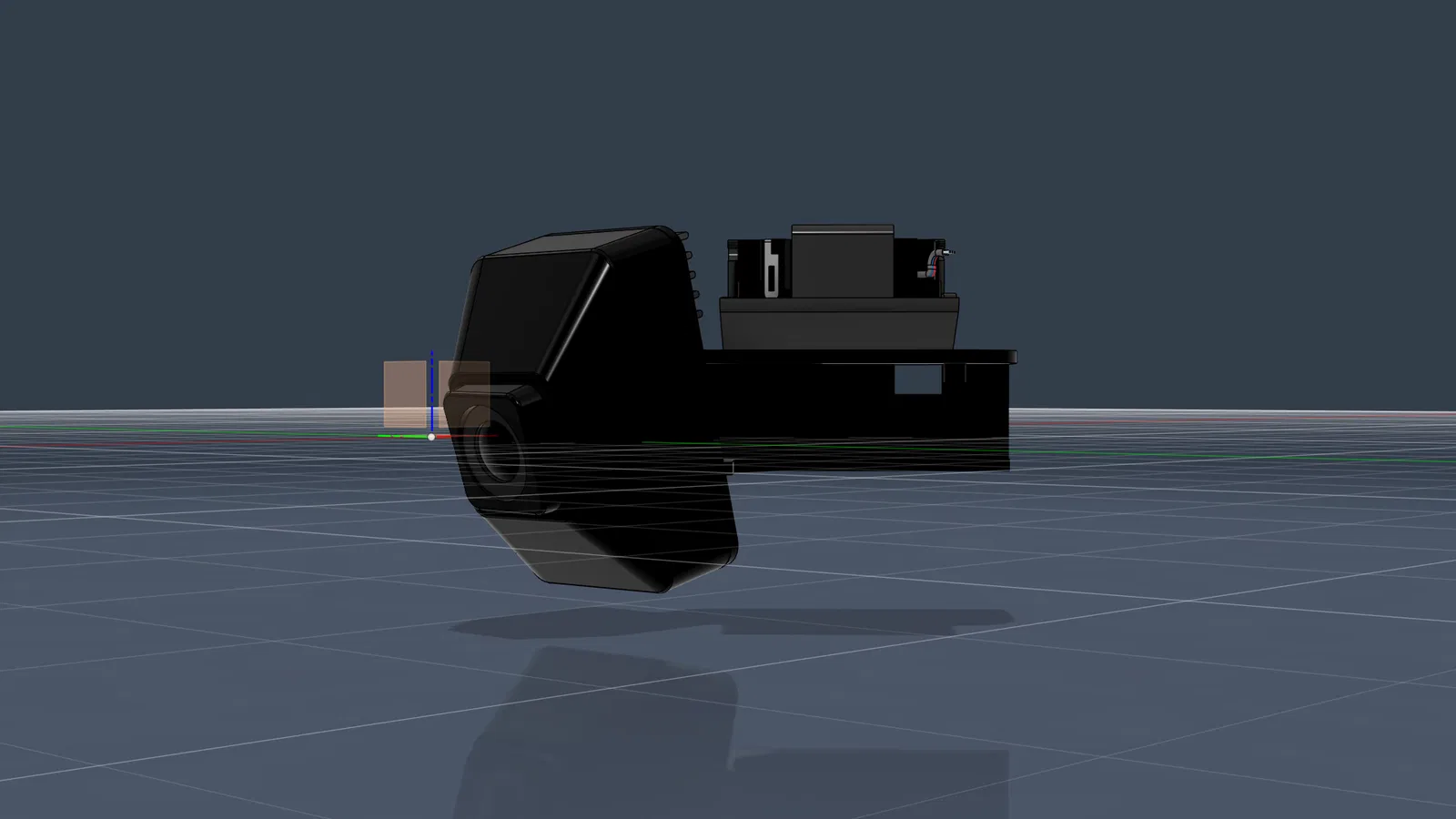

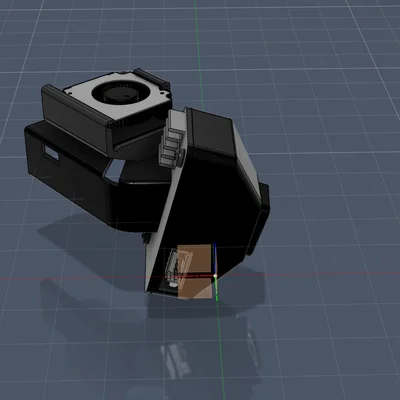

Cảm ơn @Henlor đã cung cấp model camera để mình mockup thử.
Hy vọng giúp được ai đó.
Chúc in vui vẻ
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
