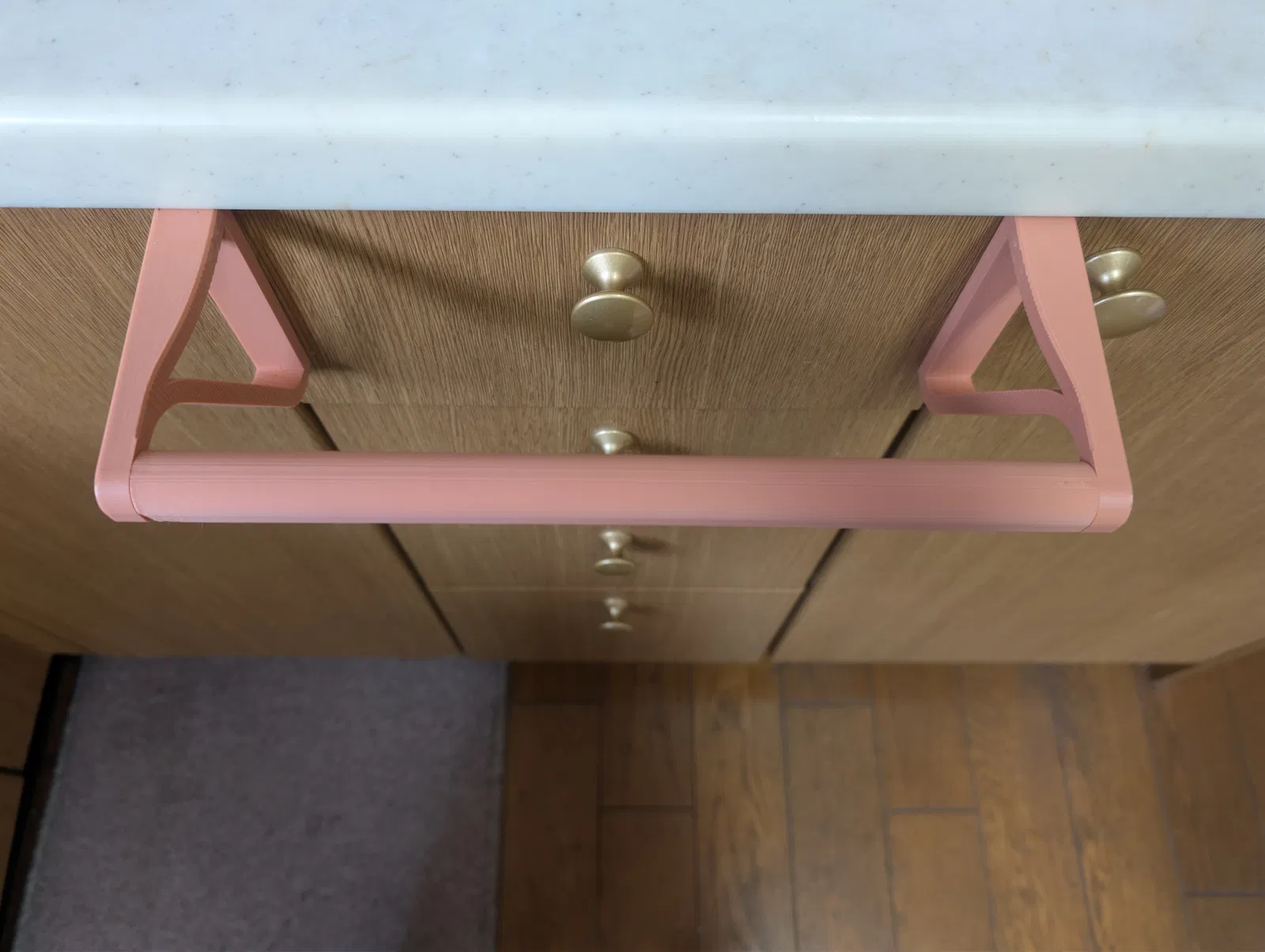

Móc Treo Khăn Qua Cửa Tủ Bếp v5 (Open Source, Parametric)

Thay đổi kích thước

Bạn có thể điều chỉnh kích thước model để vừa với ngăn kéo của bạn.

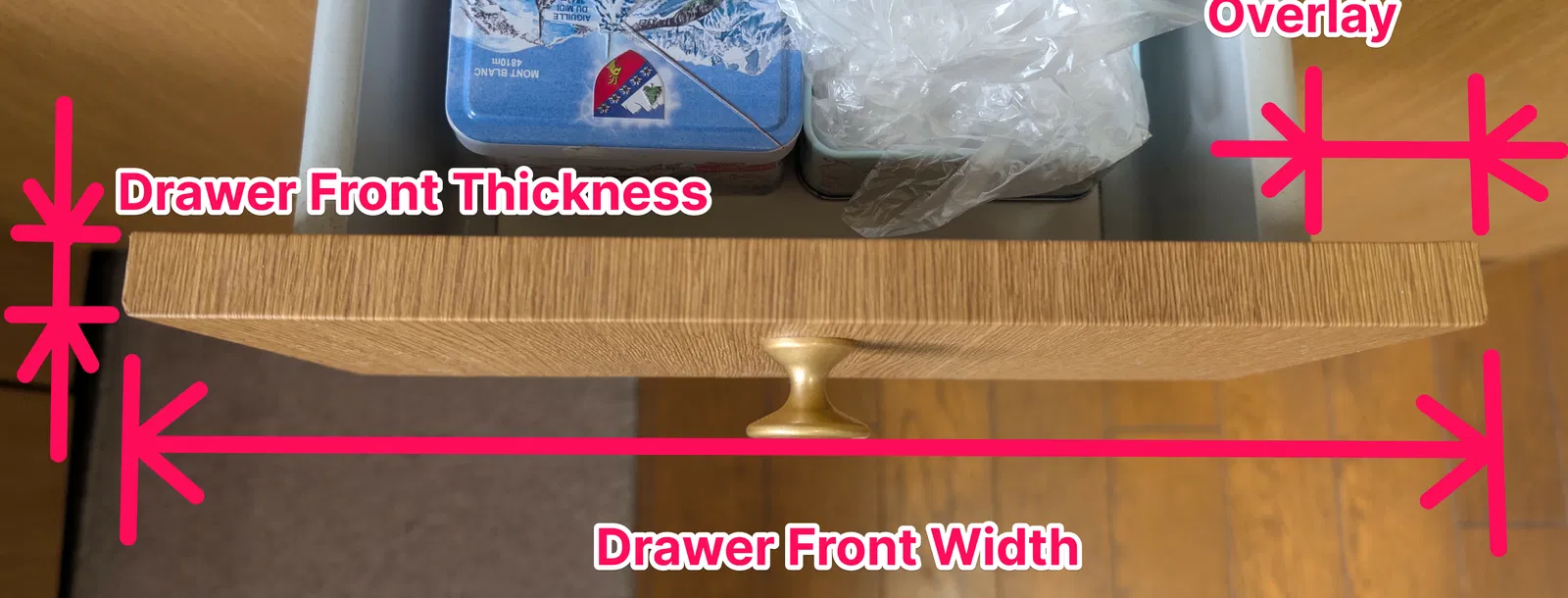

1. Đo 3 kích thước sau của ngăn kéo.



2. Mở FreeCAD, rồi chỉnh các tham số VarSet theo đơn vị mm.

   1. VarSet.drawerFrontWidth

   2. VarSet.drawerFrontThickness

   3. VarSet.drawerFrontOverlay

3. Recompute và export các object.

Bạn cũng có thể làm tương tự bằng PythonScript sau, chạy như: freecad --console <python-script.py>

import FreeCAD
import Mesh
def exportObject(objectName, fileName):
    objs = []
    objs.append(doc.getObject(objectName))
    Mesh.export(objs, fileName)
width = 295
thickness = 19
overlay = 15
doc = FreeCAD.open("./towel hanger-v5.FCStd")
varset = doc.getObject("VarSet")
varset.drawerFrontSideOverlay = '%dmm' % overlay
varset.drawerFrontThickness = '%dmm' % thickness
varset.drawerFrontWidth = '%dmm' % width
doc.recompute()
prefix='./hook-%s-%s-%s' % (width, thickness, overlay)
exportObject("Body", prefix + "-left.stl")
exportObject("Body001", prefix + "-bar.stl")
exportObject("Part__Mirroring", prefix + "-right.stl")

In 3D

Phần thanh (bar) cần support ở phía dưới để in được; vui lòng tham khảo file 'towel hanger-v5.3mf'.

File

Trong trường hợp của mình, width=295mm, thickness=19mm, overlay=20mm là vừa: 'towel hanger-v5.3mf', 'towel hanger-v5-hook left.stl', 'towel hanger-v5-hool right.stl', và 'towel hanger-v5-bar.stl'.

Như mô tả ở trên, bạn có thể chỉnh model cho vừa ngăn kéo; các kích thước sau đã được bao gồm.

width

thickness

overlay

295mm

17mm

11mm

295mm

19mm

11mm

295mm

17mm

14mm

295mm

19mm

14mm

295mm

17mm

17mm

295mm

19mm

17mm

295mm

17mm

20mm
