Creality K1 Max - Giá đỡ cuộn trên nóc kèm vòng bi (in TPU)
Giá đỡ cuộn filament gắn trên nóc cho Creality K1 Max, tối ưu khi in TPU. Dùng con lăn chạy vòng bi để giảm lực kéo lên filament, kèm vòng adapter press fit và kẹp lò xo cố định, hỗ trợ nhiều size bearing.
Mô tả

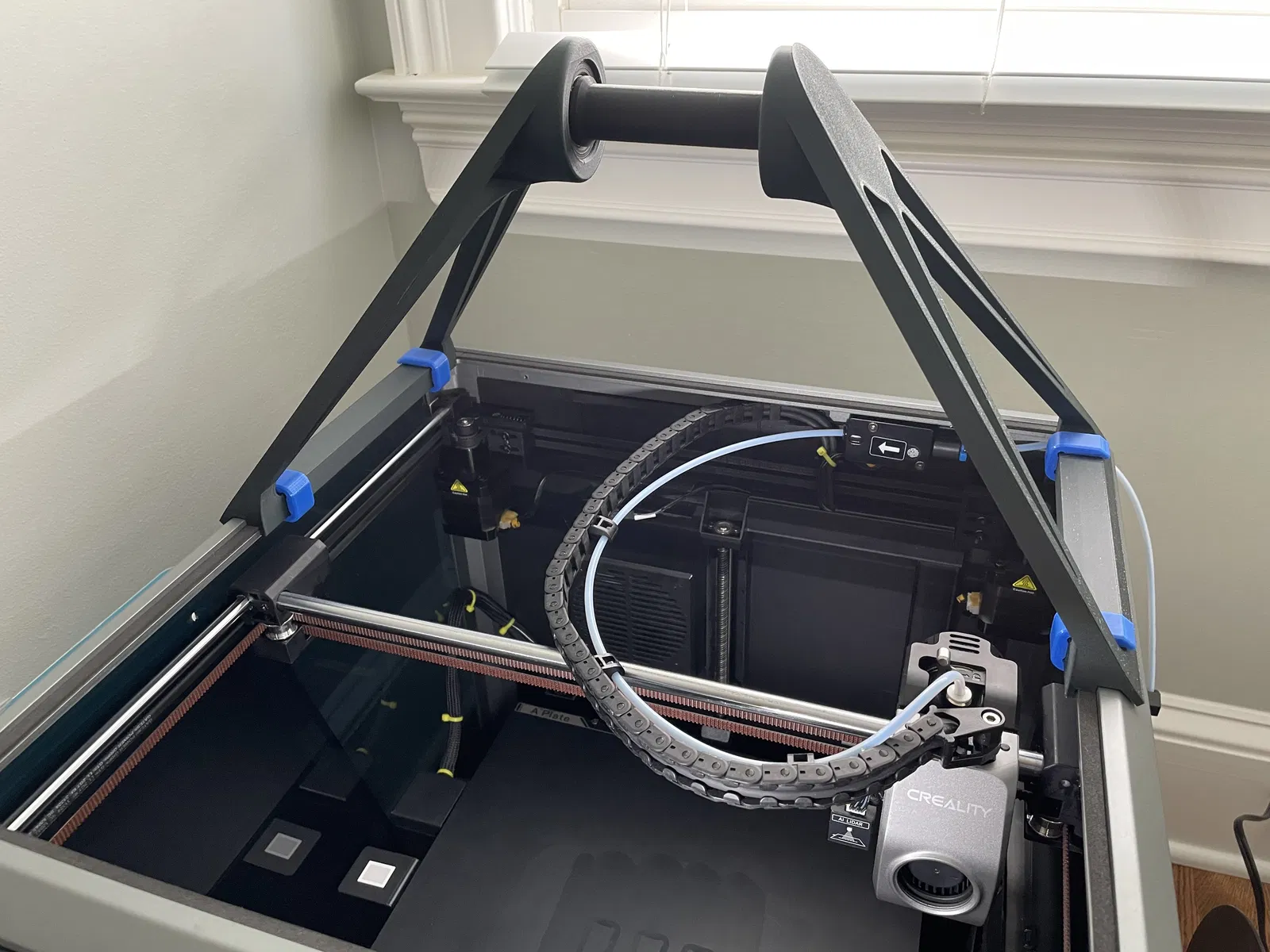

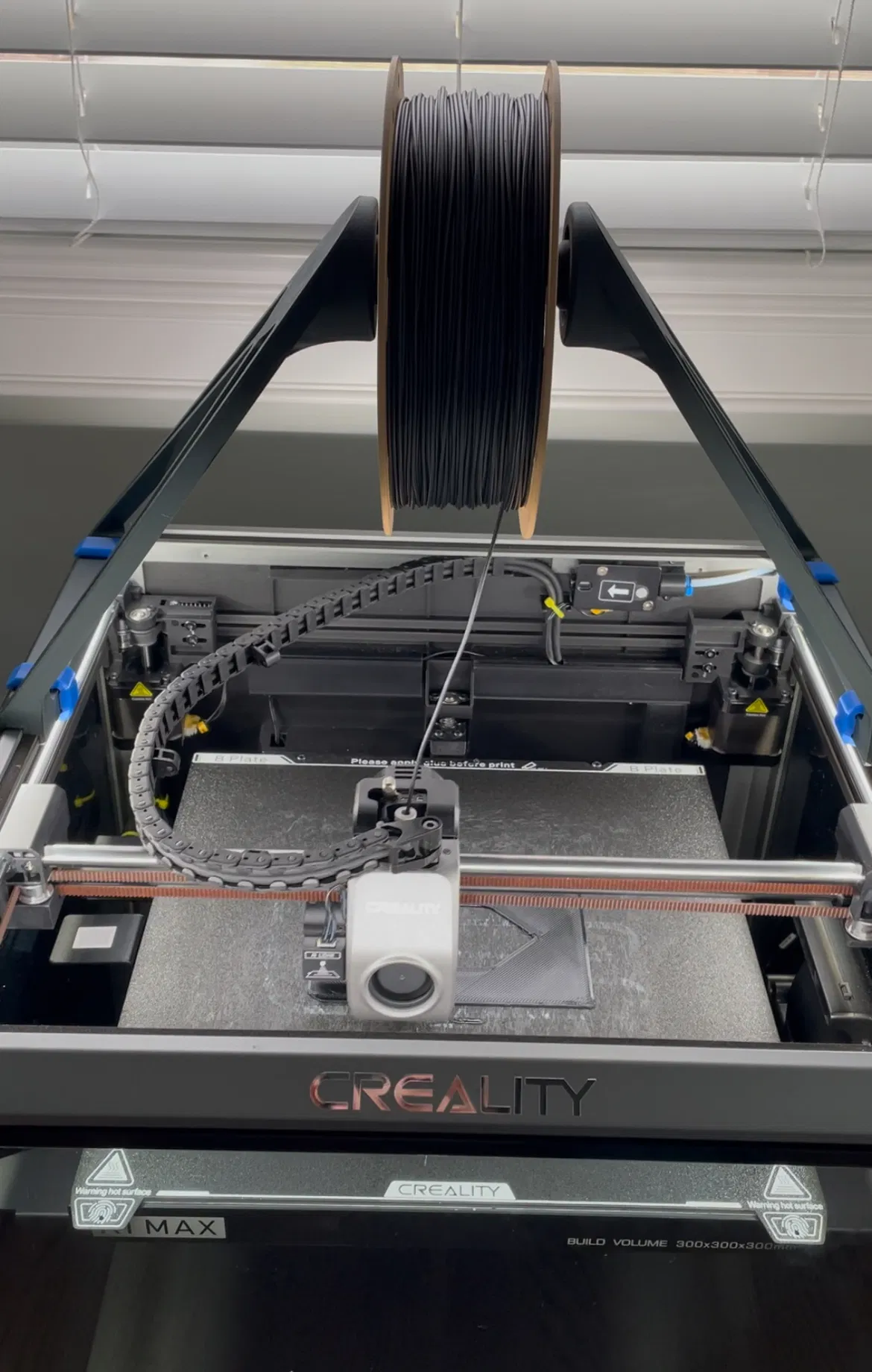

Giá đỡ cuộn filament gắn trên nóc. Dùng để in TPU trên K1 MAX.
Các vòng adapter được ép chặt (press fit) vào các gối đỡ hai bên nguyên bản để chuyển sang dùng vòng bi cartridge tiêu chuẩn. Con lăn cuộn filament nên lắp lỏng (slip fit) vào vòng trong (inner race) của vòng bi để dễ tháo rời khi lắp cuộn filament.
Vì vòng bi lắp lỏng (slip fit) nên kết cấu sẽ kém cứng hơn thiết kế gốc, nên mình thêm kẹp lò xo (spring clamps) để cố định các gối đỡ hai bên vào khung máy in.
Mình khuyên nên “cắt” con lăn ra làm 3 phần nhưng vẫn để lắp lại thành một con lăn. In 2 đầu (phần trượt vào inner race của vòng bi) ở 100% infill cho chắc. Phần giữa in infill thấp hơn để tiết kiệm thời gian/filament.
Mình có file vòng adapter và con lăn cho các cỡ vòng bi sau:
6200 bearings (10 mm ID x 30mm OD x 9mm wide)
6002 bearings (15mm ID x 32mm OD x 9 mm wide)
608 bearings (8mm ID x 22mm OD x 7 mm wide)
