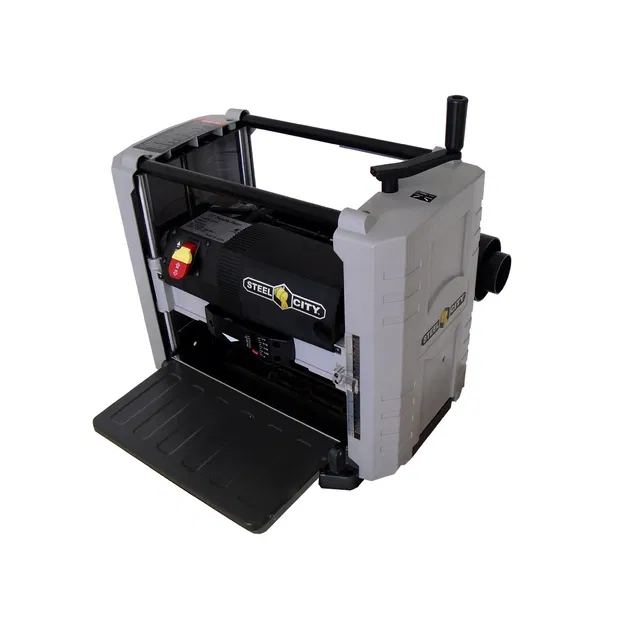

Thay Thế Bánh Răng Côn T2-51 Cho Máy Bào Steel City 40100

Bánh răng côn (bevel gear) thay thế cho máy bào Steel City 40100, Part T2-51. Bánh răng này nằm trong cụm truyền động (drive train) và truyền chuyển động quay giữa các trục giao nhau để điều chỉnh chiều cao.

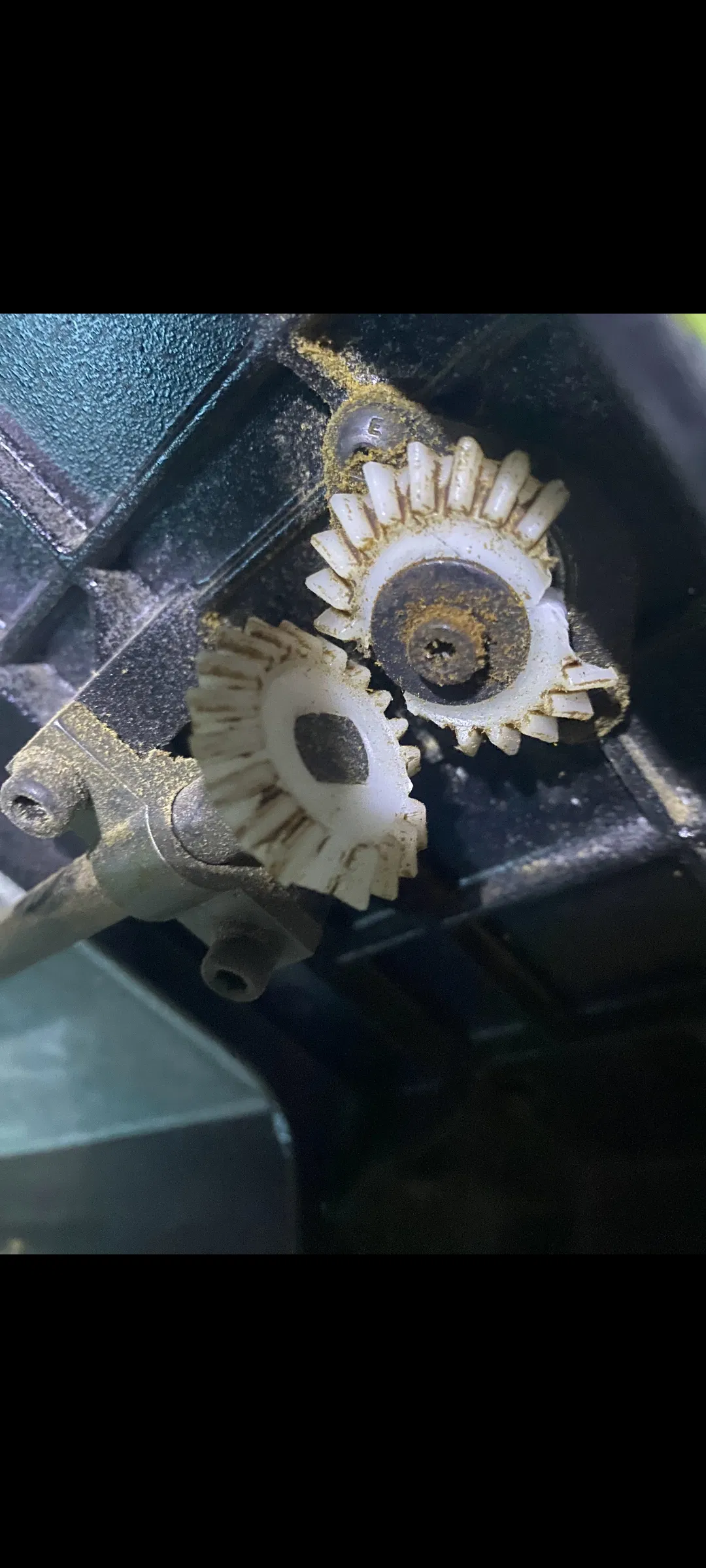

Mẫu này dùng để thay cho bánh răng zin bị mòn, nứt, hoặc bị tuôn/rơ (stripped).

Ghi chú thiết kế

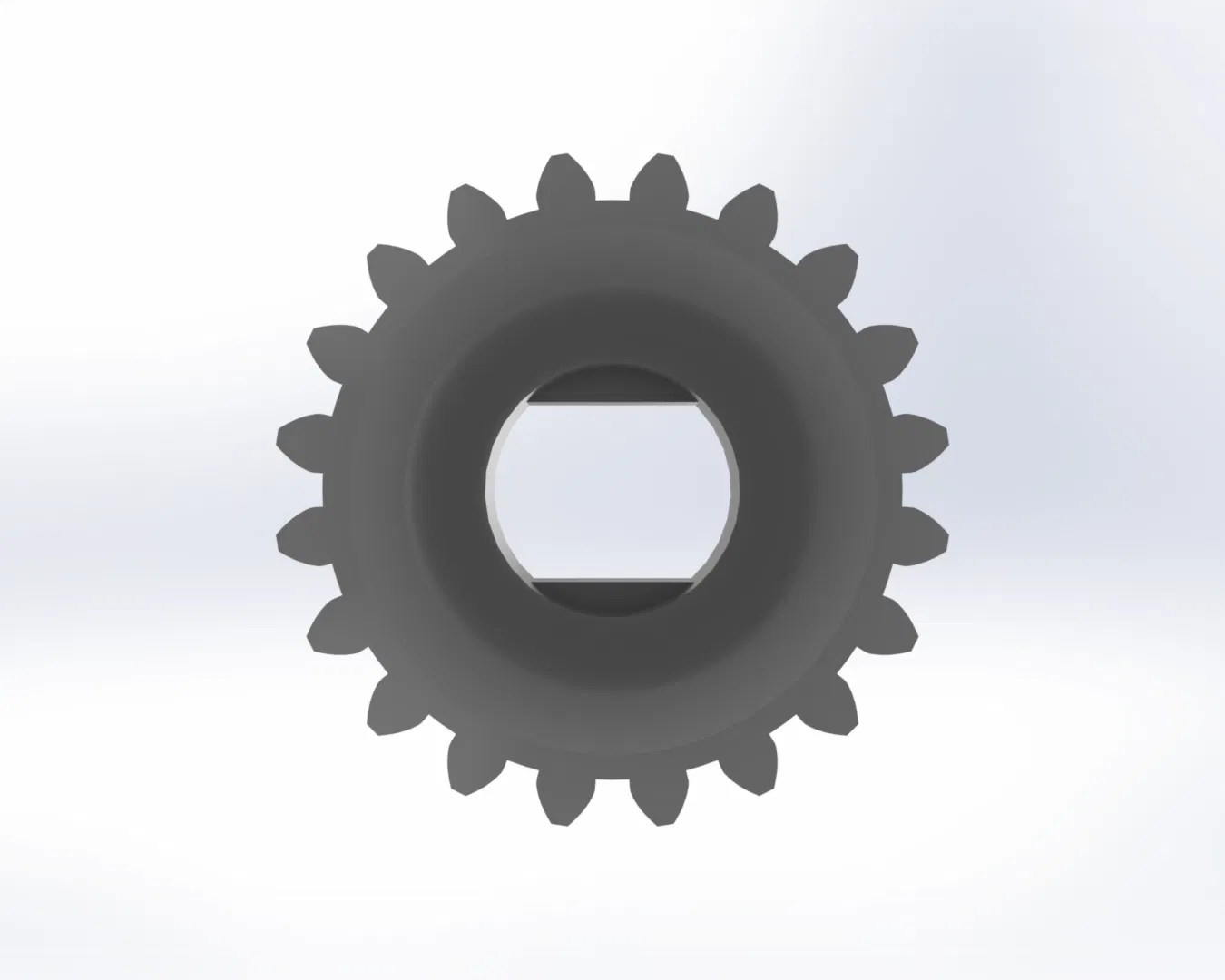

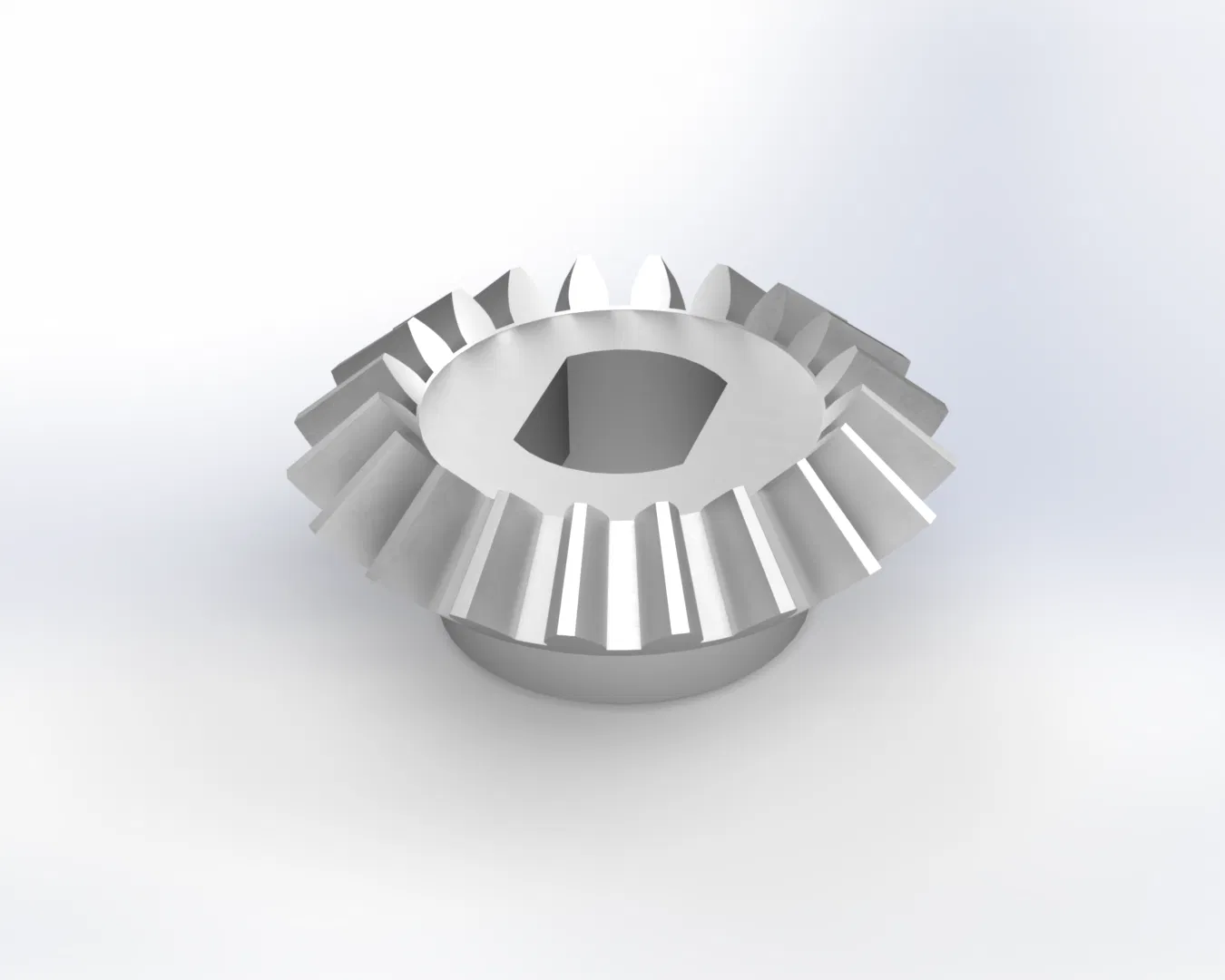

• Dựng model để khớp với hình học bánh răng côn T2-51 nguyên bản

• Giữ đúng phần tiếp giáp với trục (shaft interface) và biên dạng ăn khớp (gear mesh profile)

• Thiết kế ưu tiên độ chính xác kích thước và độ ăn khớp của răng

Khuyến nghị vật liệu

Đây là chi tiết chịu tải và quay bên trong máy chế biến gỗ.

• Tối thiểu nên dùng Nylon hoặc Nylon gia cường sợi carbon (carbon fiber reinforced Nylon)

• Không dùng PLA

• Tối ưu nhất là dùng dịch vụ in 3D kim loại và làm bằng nhôm (aluminum)

Thiết lập in (nếu in 3D)

• Tối thiểu 5–6 perimeters

• Infill 100 percent

• Chiều cao lớp (layer height) 0.08 mm

• Bật supports

• Giảm tốc outer wall để tăng độ chính xác của răng

Hậu xử lý

• Gọt bavia nhẹ phần răng

• Kiểm tra độ rơ (backlash) và độ quay mượt trước khi vận hành full

• Bôi trơn phù hợp
