Beam gắn chịu torque cao, tùy chỉnh được cho Modular Mounting System (MMS)

Đây là phiên bản của bộ của mình, thiết kế dành cho các ứng dụng cần chịu torque cao hơn.
Các beam của Modular Mounting System (MMS) bản thường dễ bị trượt nhẹ khi tải quá lớn, do bề mặt tiếp xúc của các tab đang trơn.
Một số người khác có làm bản thêm các gờ nhỏ kiểu “nub” trên tab, nhưng cách đó lại giới hạn nặng phần tùy chỉnh góc, gần như chỉ còn vài vị trí cố định.

Giải pháp này loại bỏ hiện tượng “cogging” do các nub khóa gây ra, giúp bạn chỉnh beam ở bất kỳ góc nào trong phạm vi chuyển động của nó.

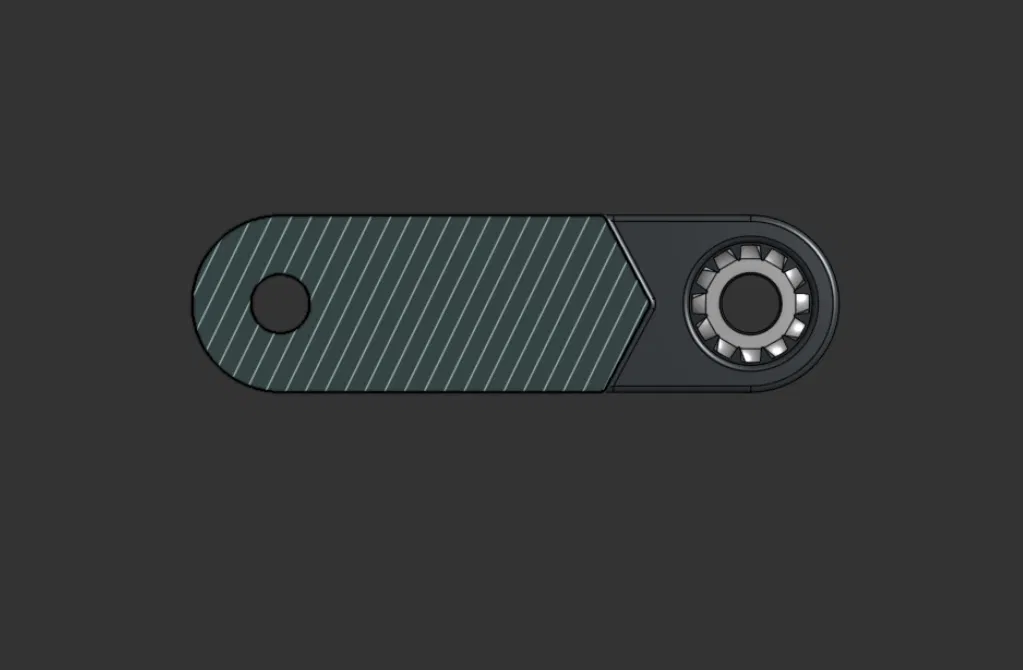

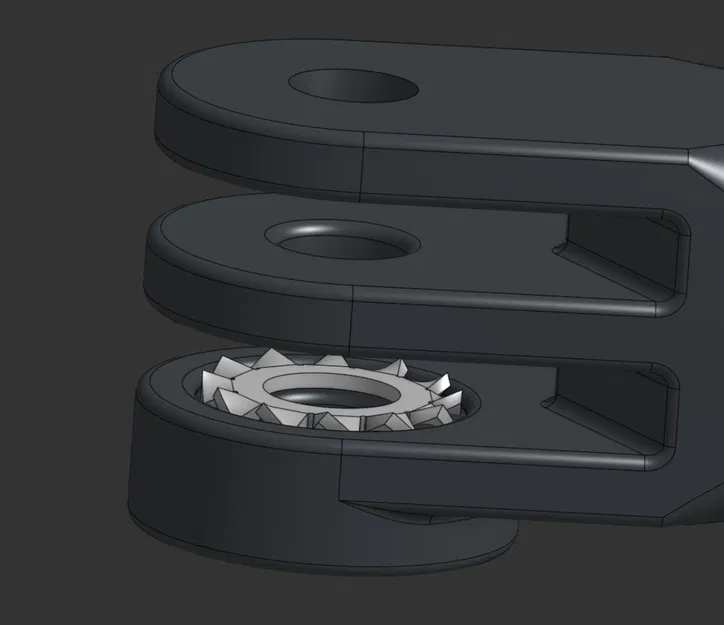

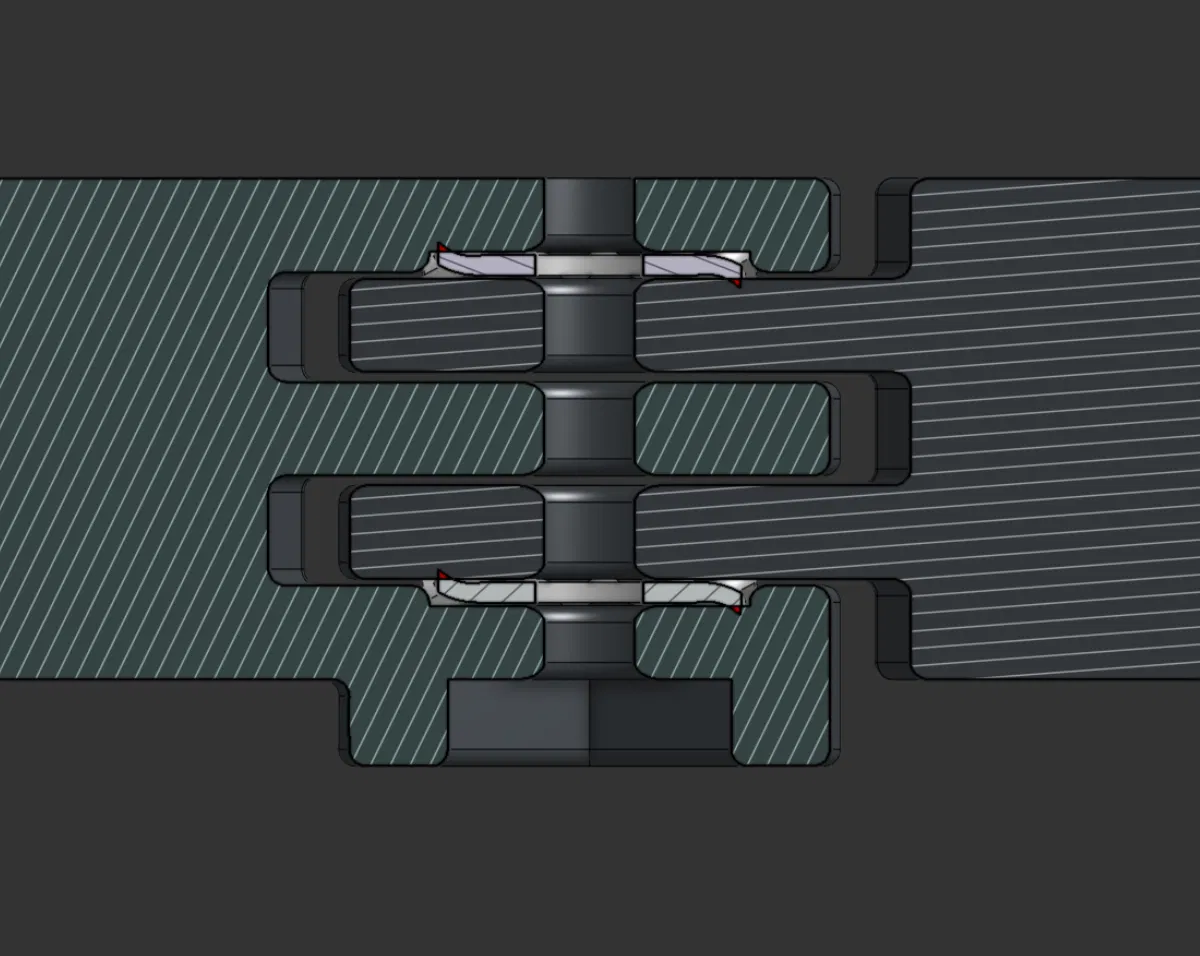

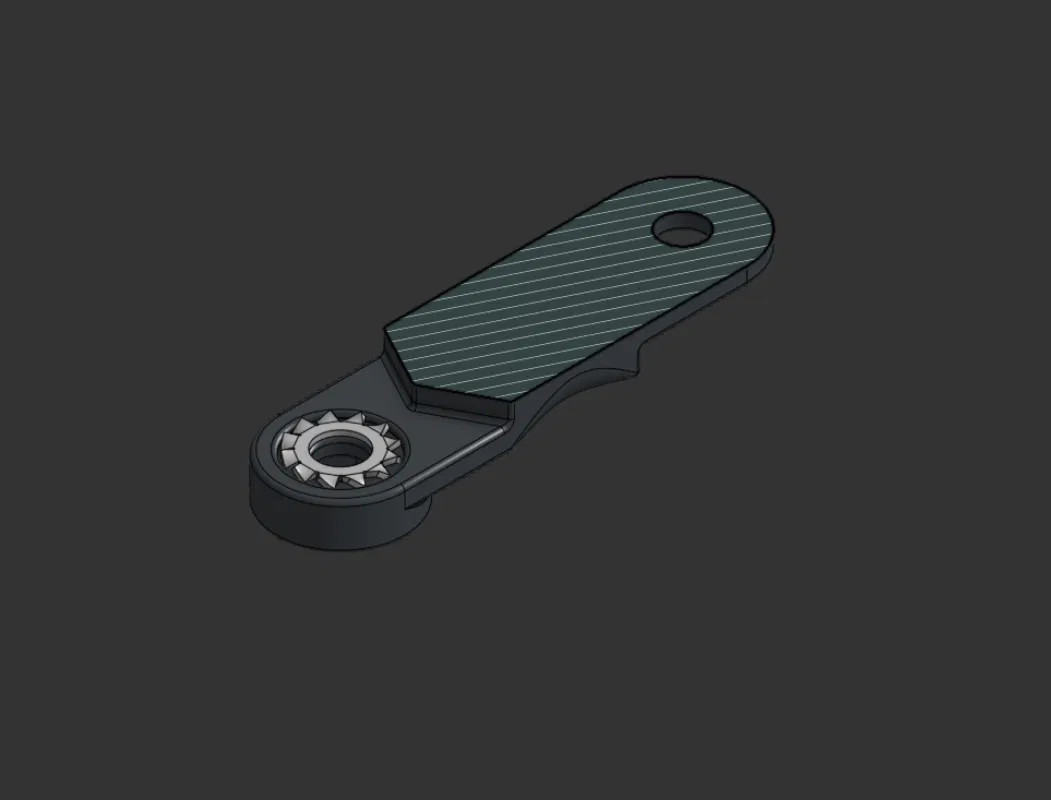

Trên mặt trong của các tab có các hốc (pocket) để bạn lắp loại M5 external tooth lock washer thông dụng trước khi ghép hai chi tiết. Khi siết núm (knob), lock washer sẽ cắn vào tab, tạo liên kết ăn khớp chắc chắn, khóa khớp lại đúng vị trí.

Chúng vẫn tương thích hoàn toàn với các linh kiện MMS khác.

Trong thử nghiệm của mình, tab sẽ gãy trước khi khớp bị trượt, kể cả khi in theo hướng lớp (layers) được canh theo orientation mạnh nhất.

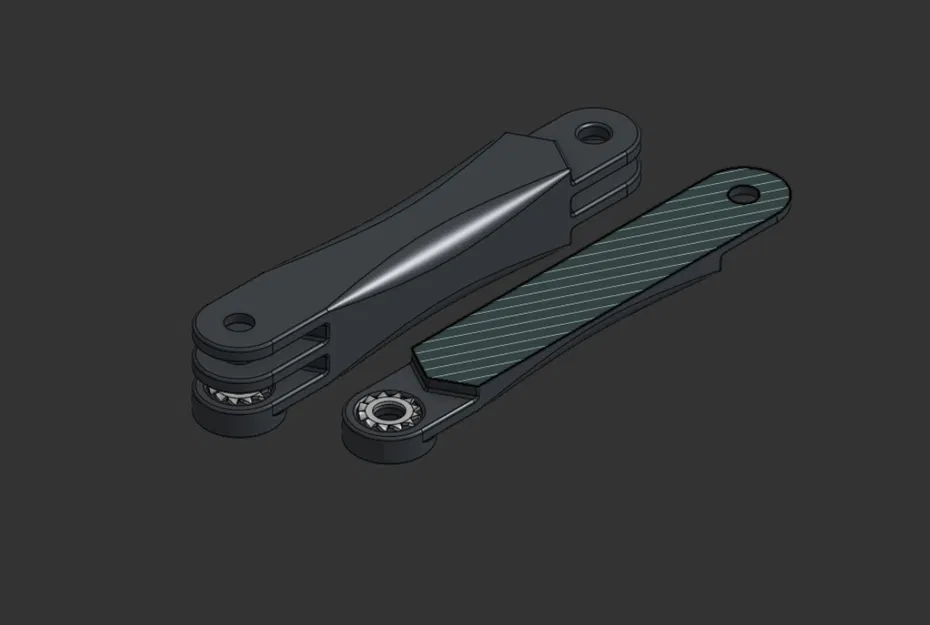

Gói này bao gồm các kích thước phổ biến giống bộ thường, trong đó có một số bản với connector dạng nghiêng hoặc dạng thẳng.

Bạn có thể dùng OnShape document để tạo và cấu hình bất kỳ kích thước nào bạn cần. Bảng configuration có tùy chọn chiều dài, cũng như tab dạng nghiêng hoặc dạng thẳng.

Configuration Options

Vui lòng xem để biết hướng dẫn cấu hình vì cách làm y chang.
