Voron 2.4 - Tấm hướng gió (Air Deflector) cho Chamber Heater dưới bed

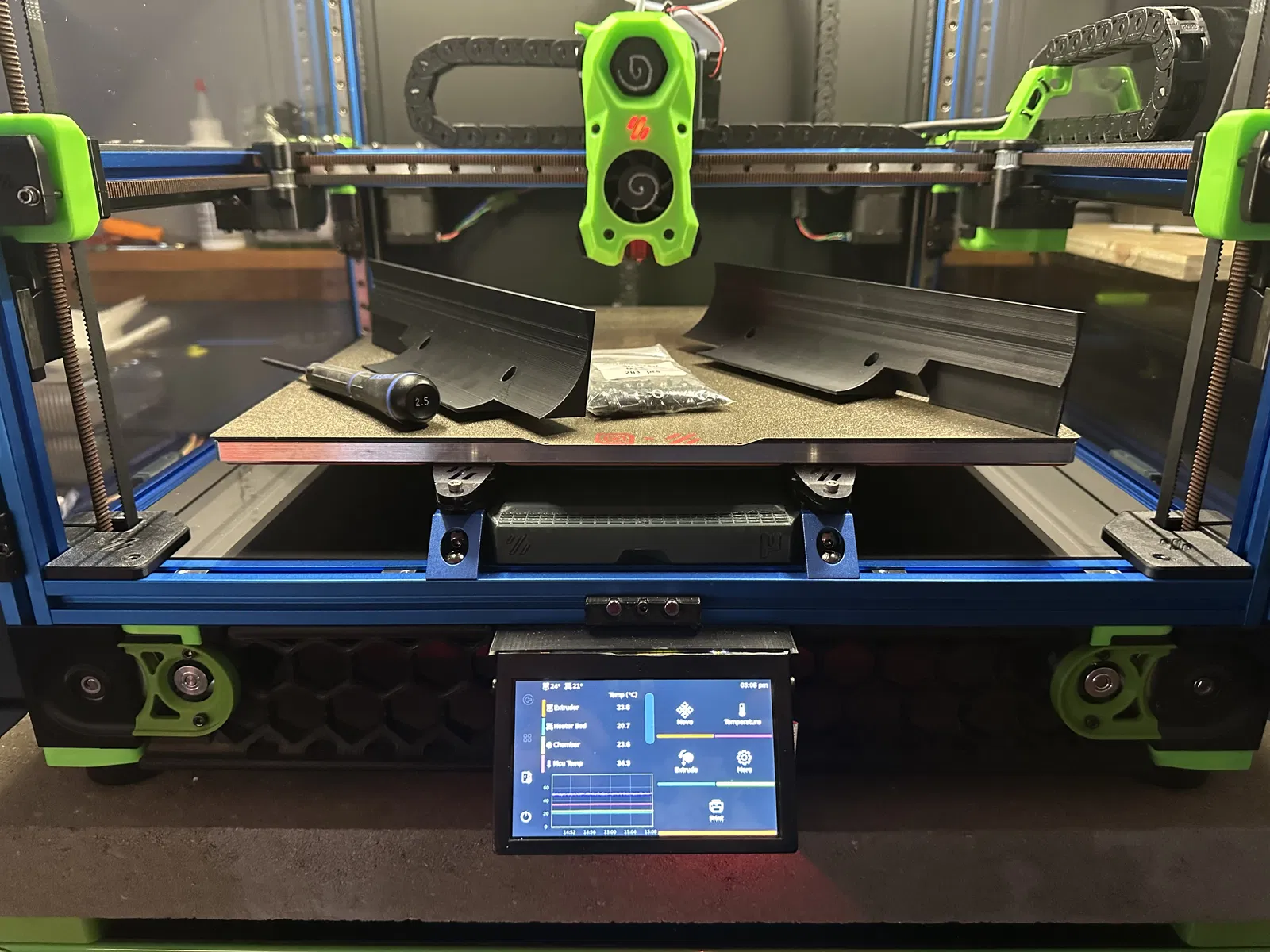

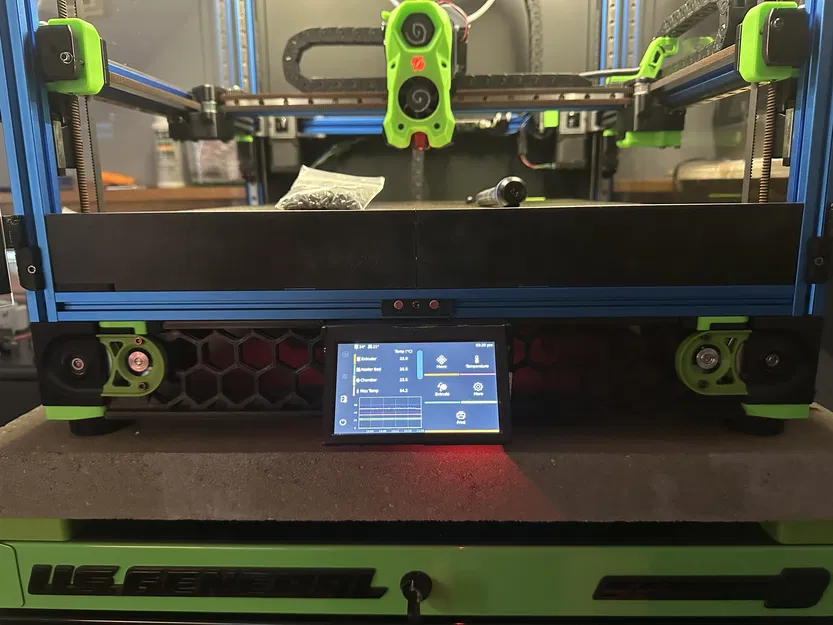

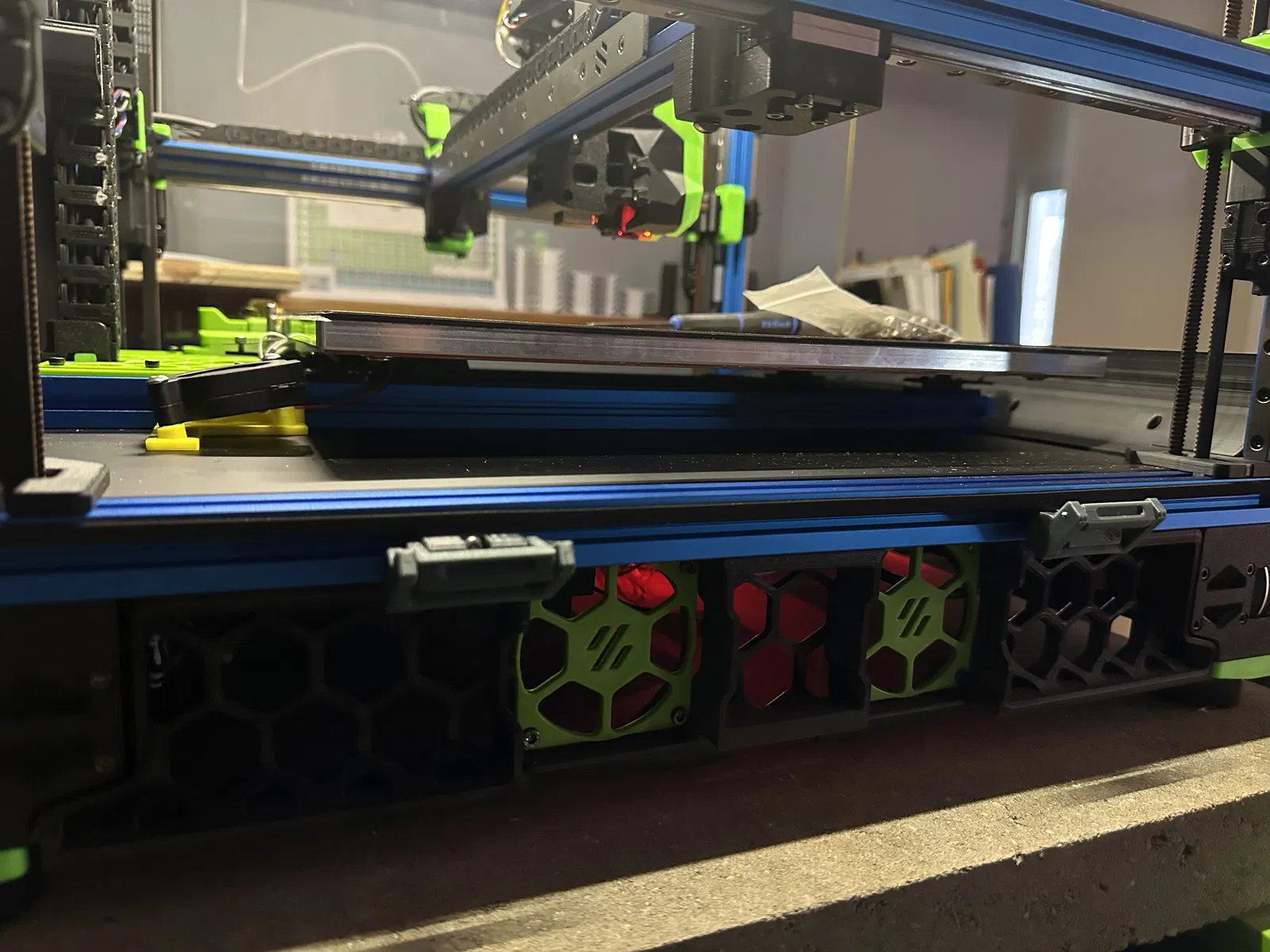

Tấm hướng gió cho Voron 2.4 (bed 350mm) giúp bẻ luồng gió từ chamber heater dưới bed, tránh thổi ra cửa và đẩy ngược vào thân buồng để sưởi đều hơn. Có thể tùy chỉnh bằng file OpenSCAD.
Mô tả

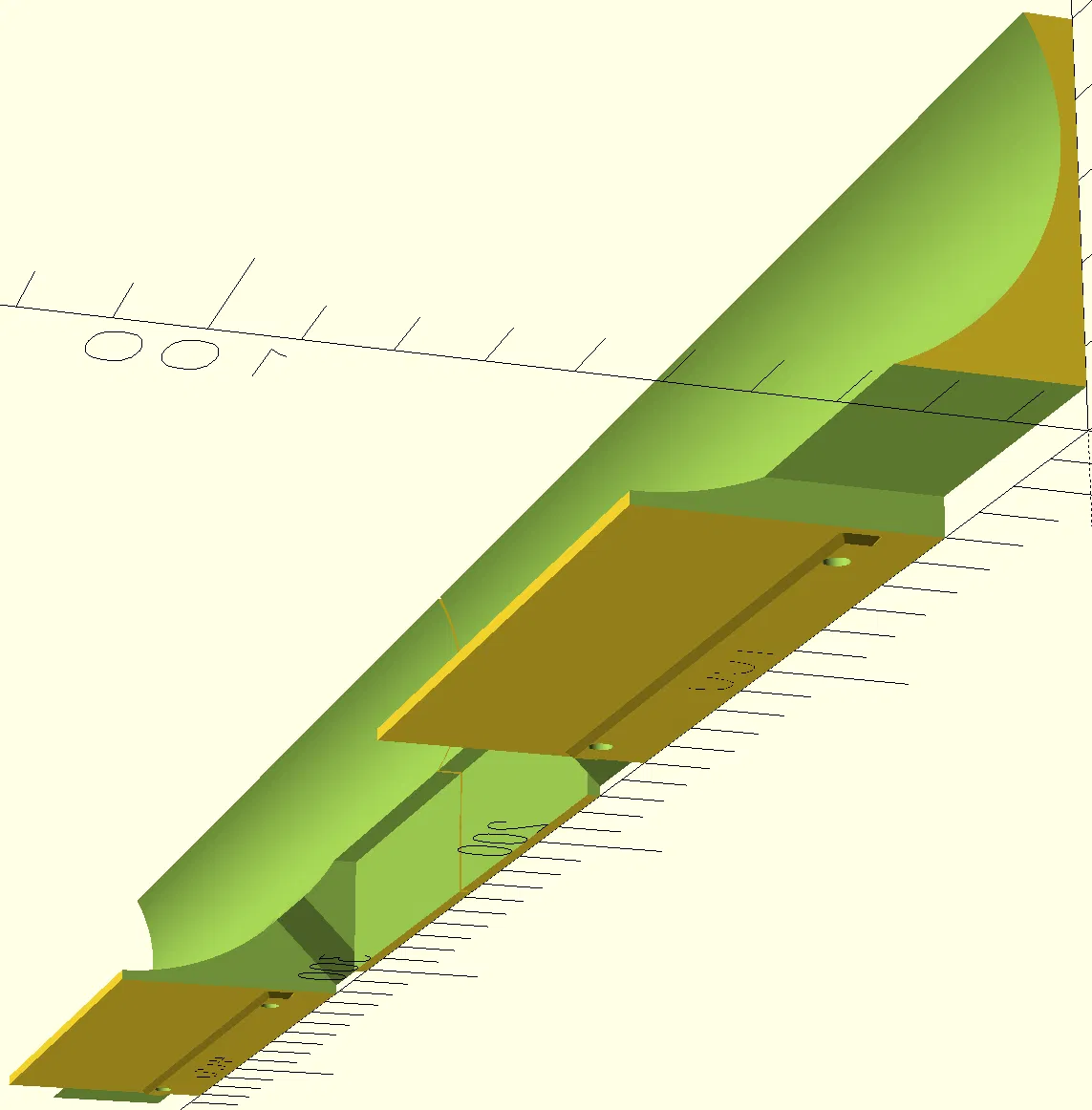

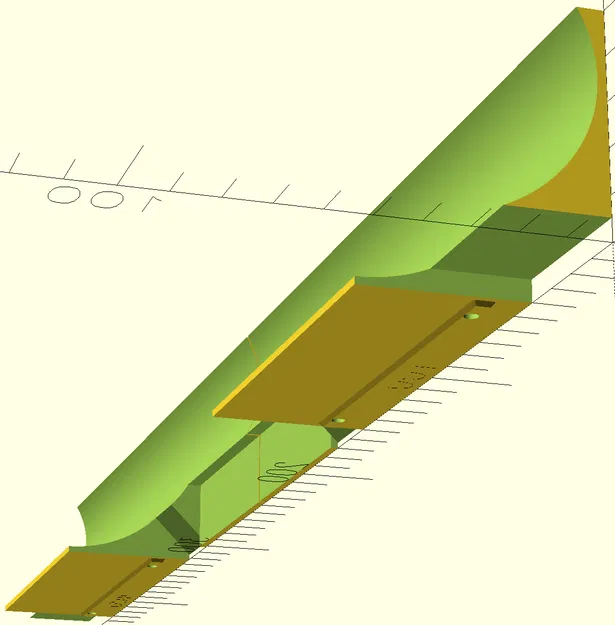

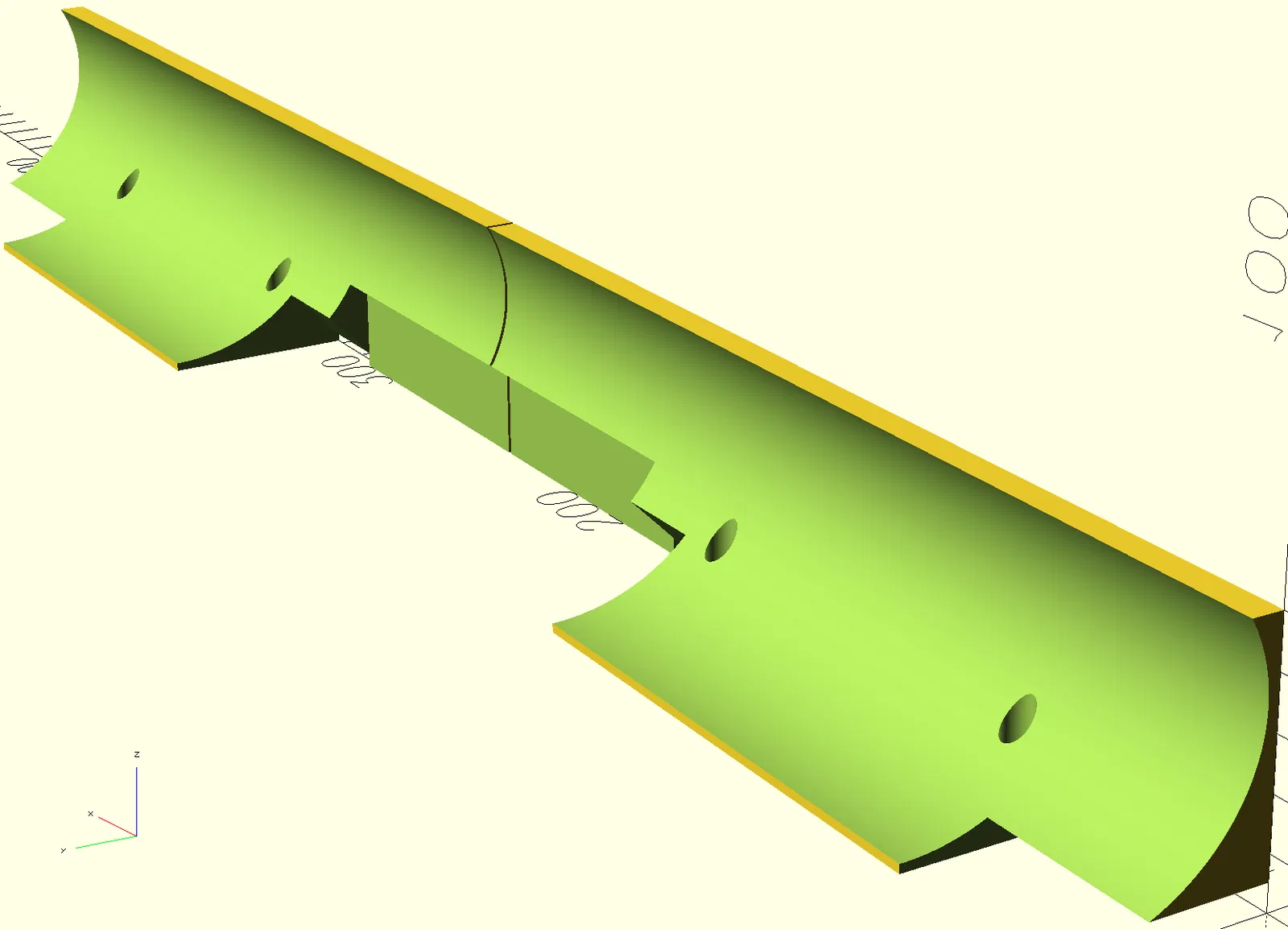

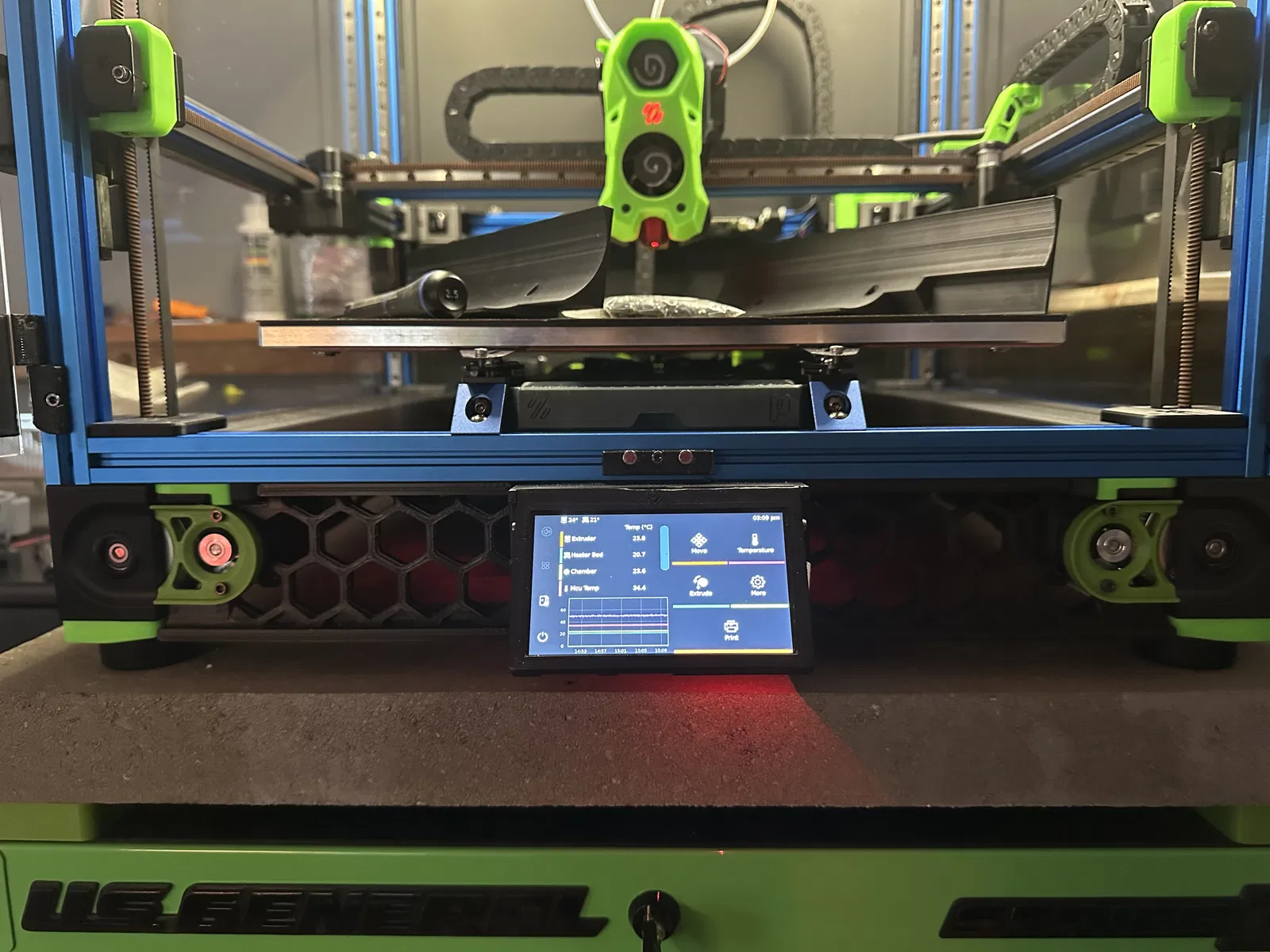

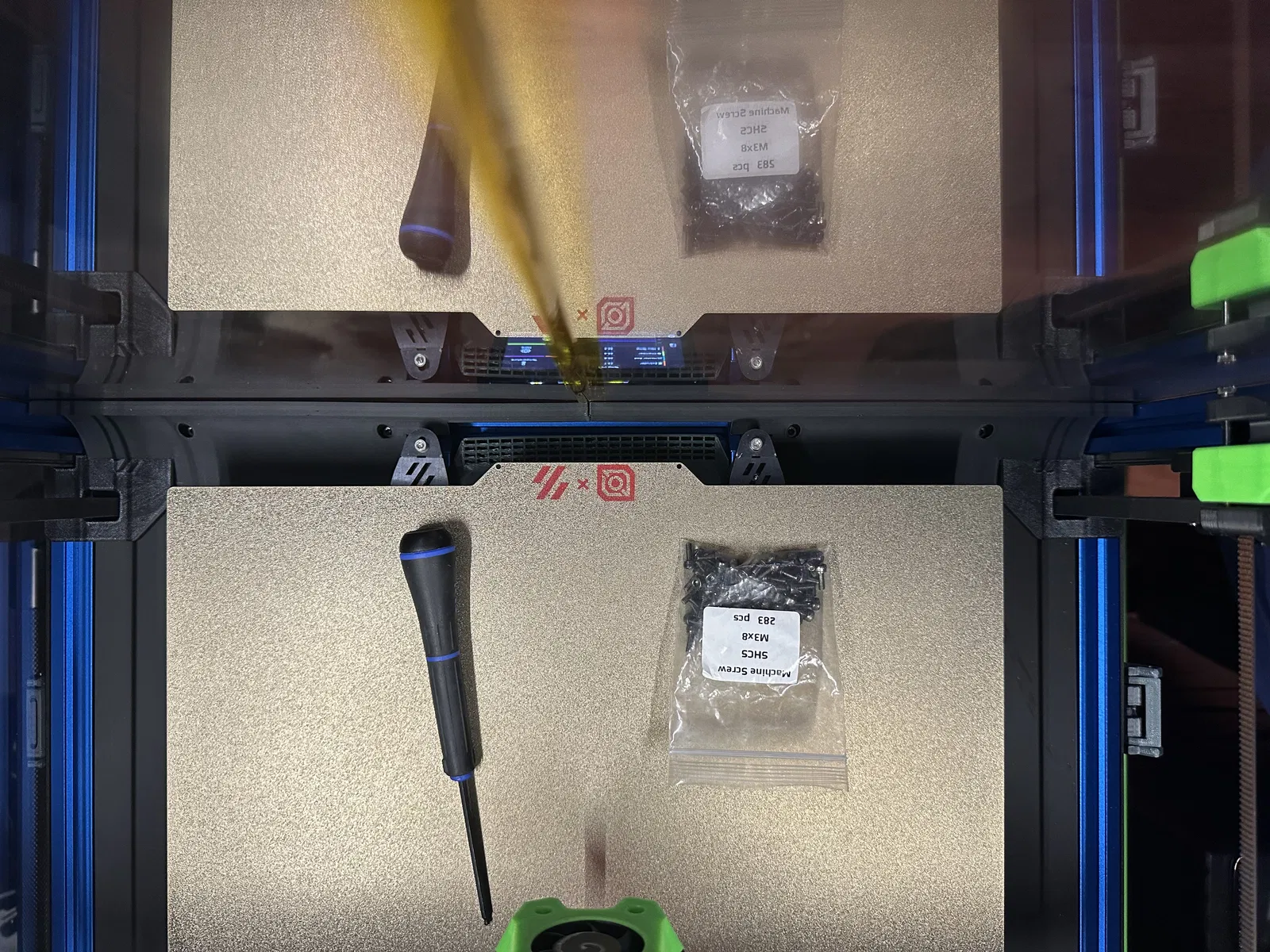

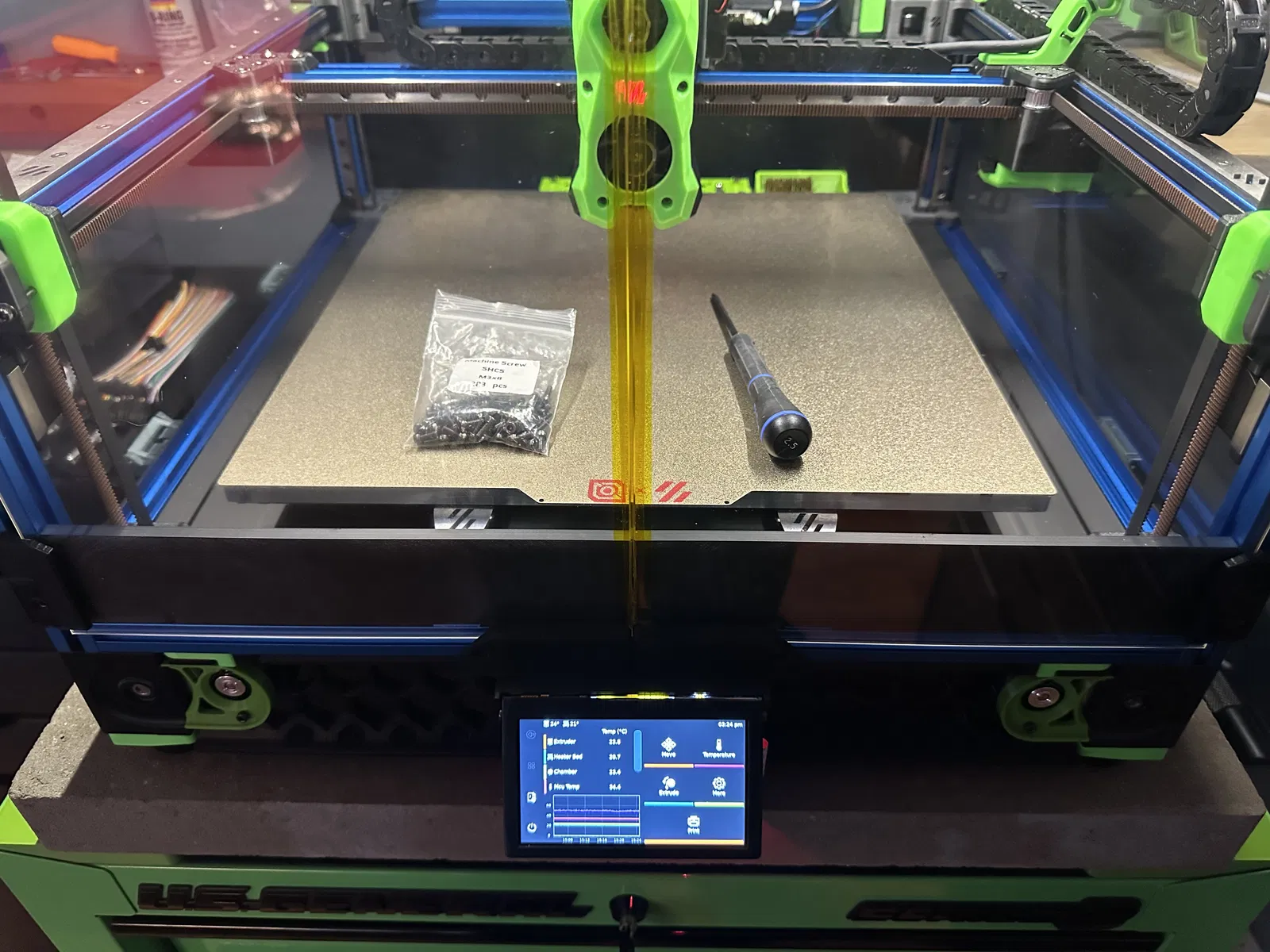

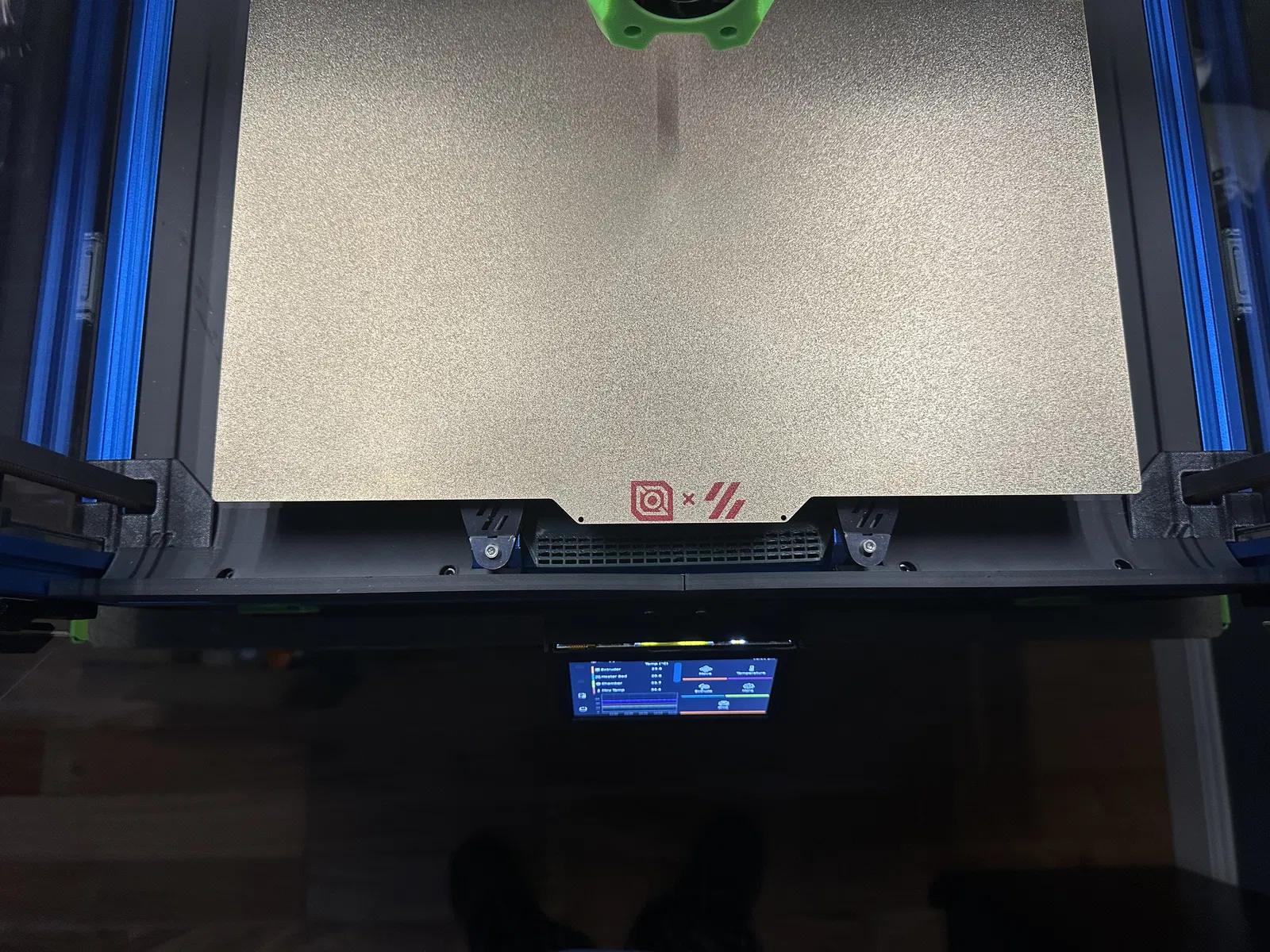

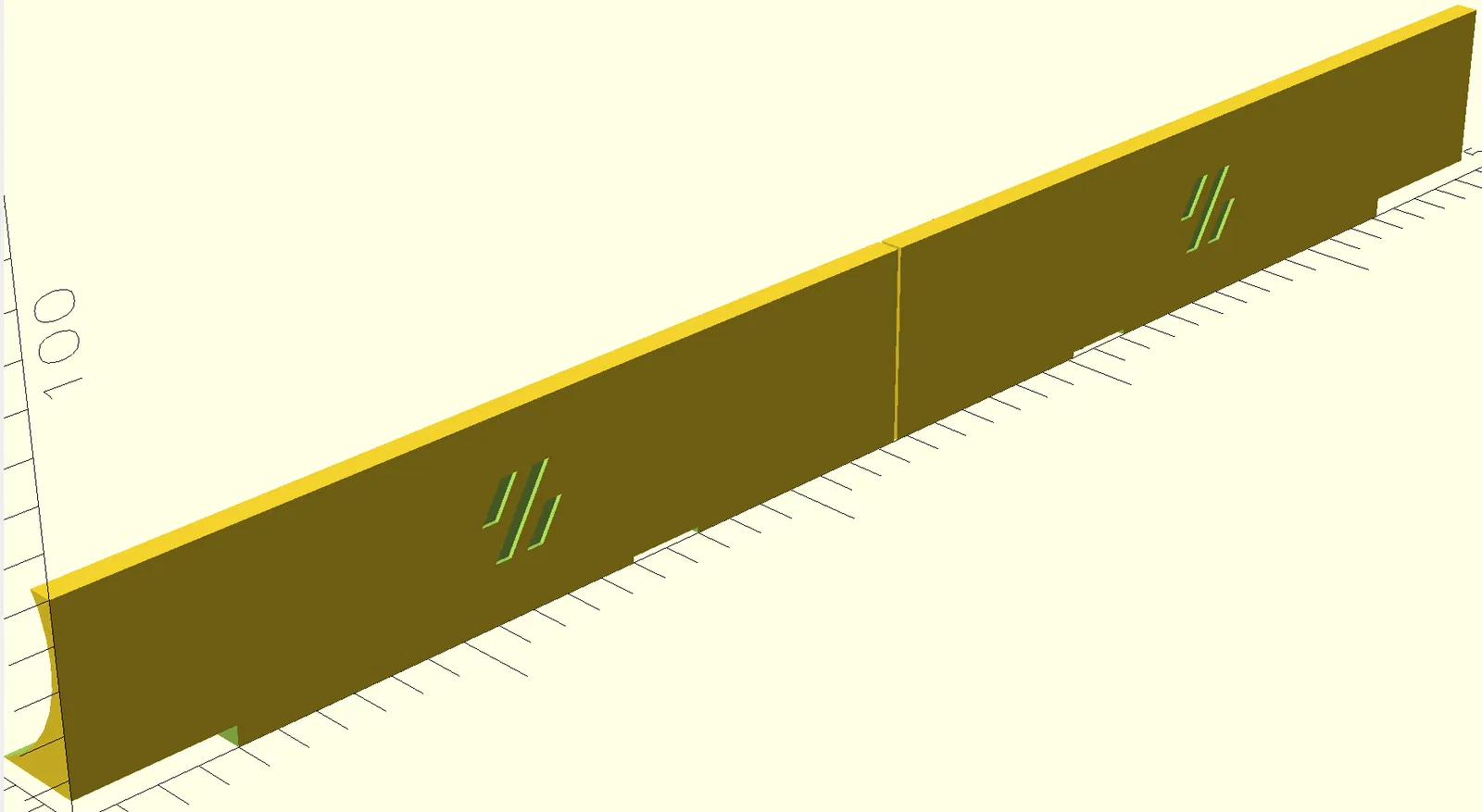

Bộ air deflector phía trước cho máy in Voron 2.4 dùng bed 350mm. Đã test trên kit 350mm LDO Rev. D với kinematic bed mounts, filter Nevermore và Z axis guards đã lắp. Model có thể tùy biến hoàn toàn bằng cách chỉnh file OpenSCAD cho các kích thước bed khác nhau và các cấu hình bed/phụ kiện thay thế. Xem để lấy mount quạt 5015 dạng angled.

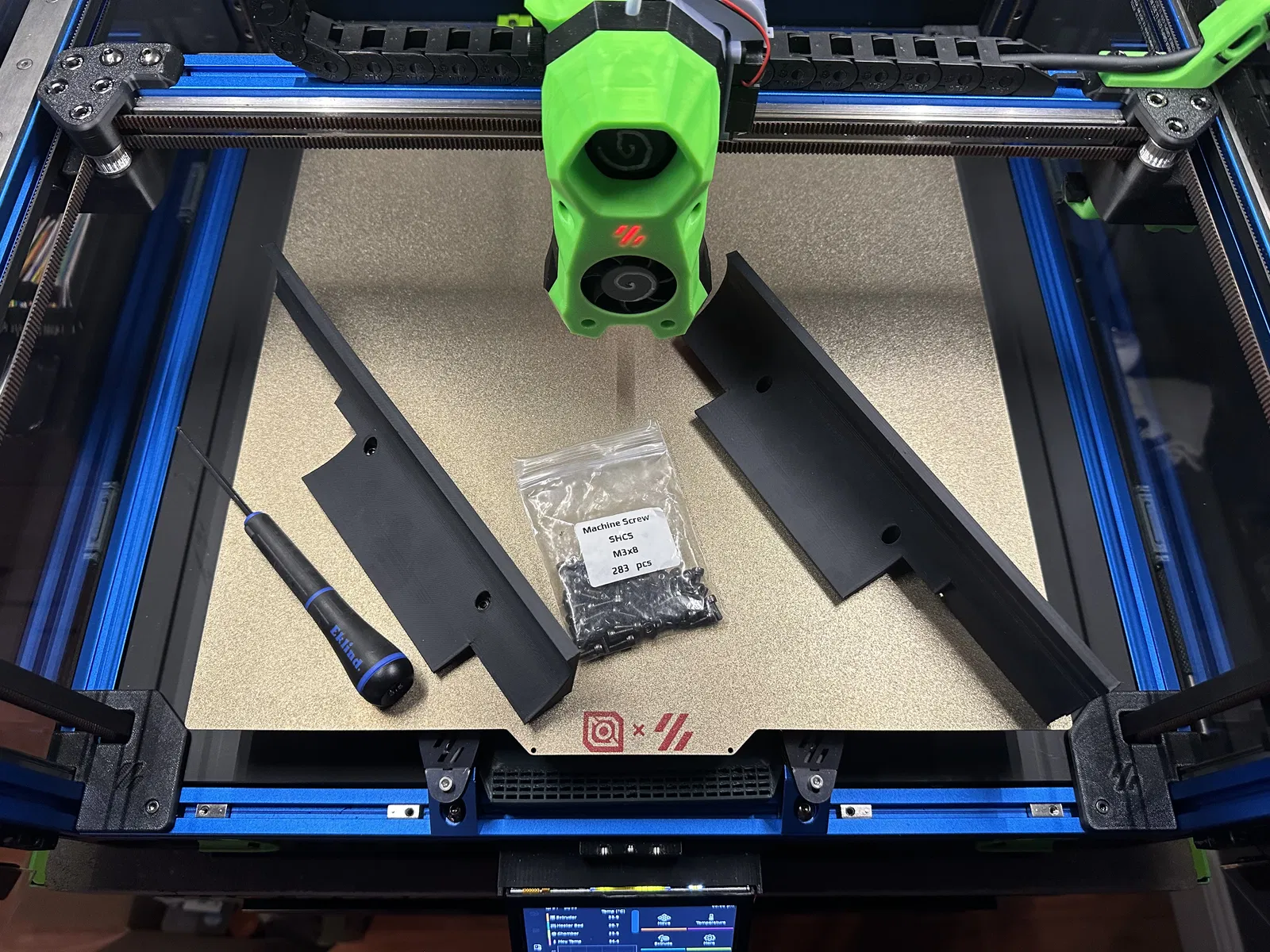

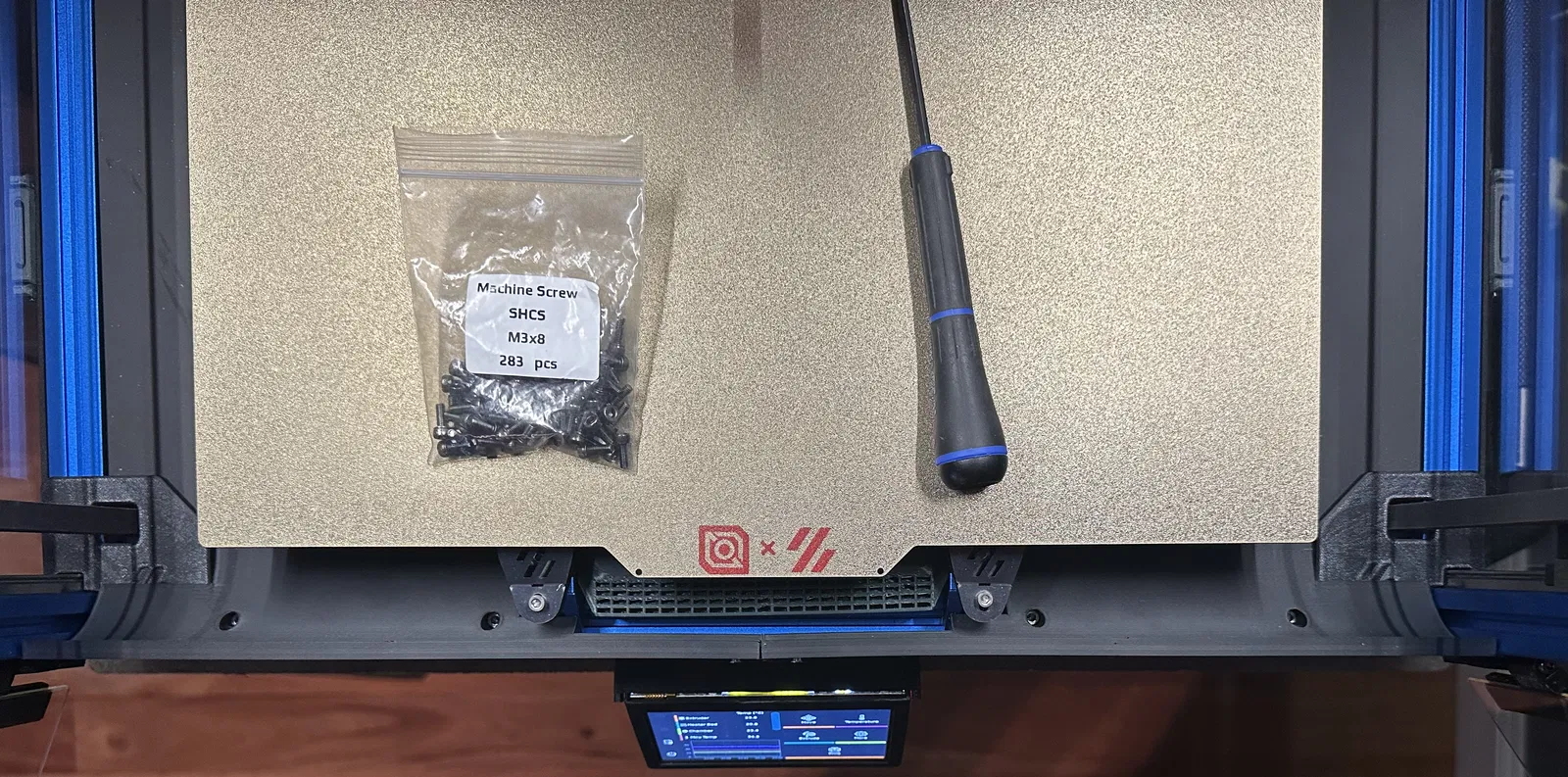

Để lắp đặt, ngoài các phần in ra bạn sẽ cần thêm 4x vít M3x8mm và 4x T-nuts.
In với layer height 0.2mm/layer; đặt layer height xuống 0.1mm từ h=2mm đến h=3.4mm để bề mặt mịn với các setting mặc định (có thể đổi nếu bạn chỉnh lại hình dạng).
Lưu ý: bạn sẽ cần 2 file SVG gốc từ https://github.com/VoronDesign/Voron-Extras/blob/main/Images/Logo/SVG/Stripes_Logo.svg và https://github.com/VoronDesign/Voron-Extras/blob/main/Images/Logo/SVG/Hex_Logo.svg, cả hai file đều theo license GPL 3.0. Đặt chúng cùng thư mục với file .scad và đổi tên lần lượt thành "VoronStripes_Logo.svg" và "VoronHex_Logo.svg" để chạy đúng. Hoặc tải các file đính kèm (đã được đặt tên đúng sẵn).
