Tay Kéo Đùn & Khuôn Tạo Dáng (Gờ Nổi) – Handle Extruder & Form

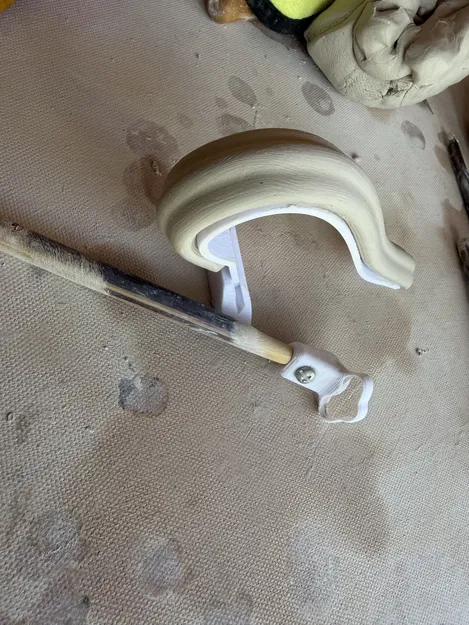

Dụng cụ đùn kiểu kéo (pull-style) để tạo tay cầm dạng gờ nổi (raised hump), kèm khuôn tạo dáng tay cầm kiểu “ear” để canh chỉnh khi set-up.

LƯU Ý: Khi import thì tách từng object ra và in theo kiểu “complete individual objects”. Máy nên chọn và in theo thứ tự từ phía trước ra phía sau. Bỏ qua cảnh báo collision, thực tế nó không bị va chạm.

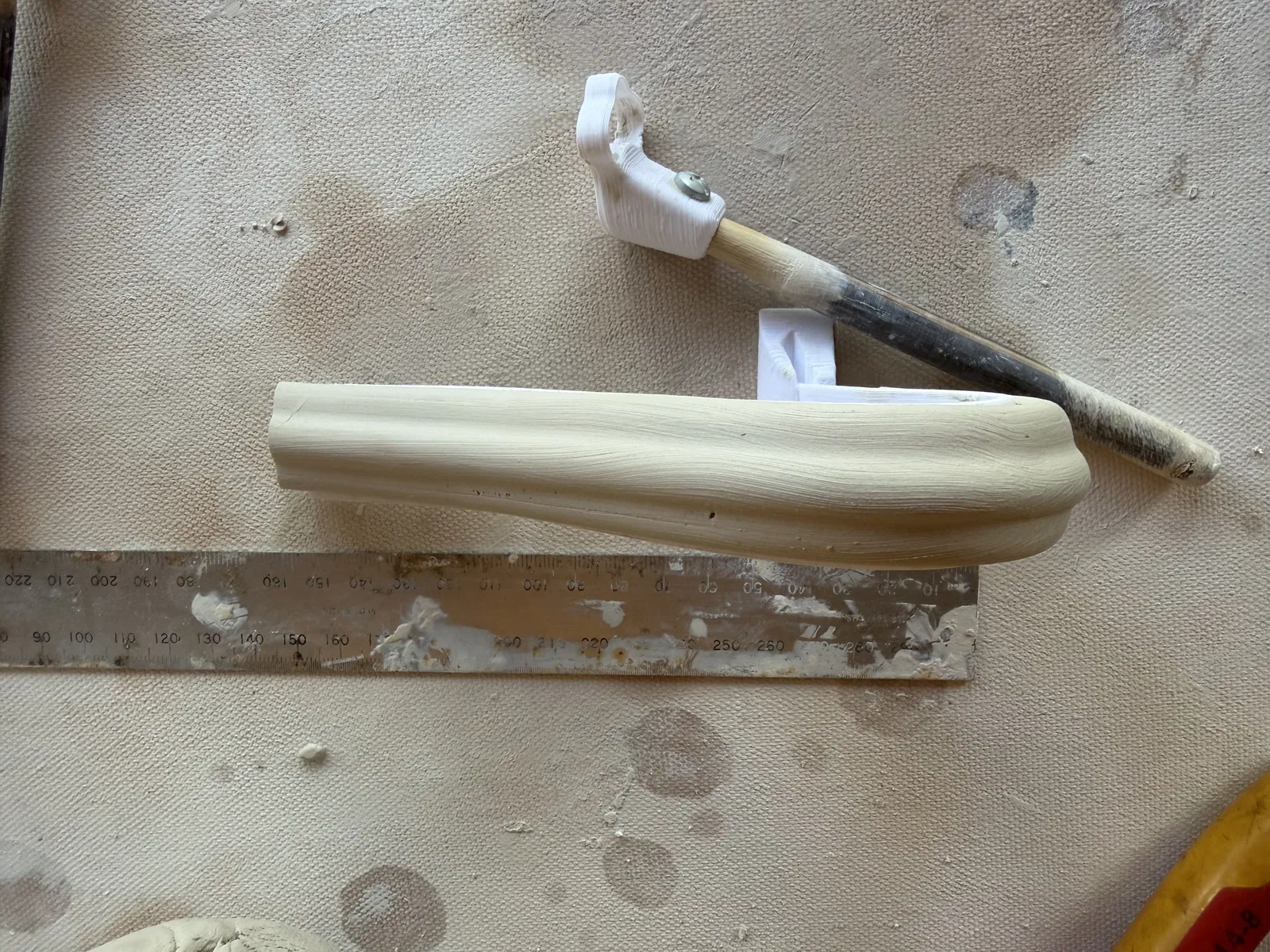

Kích thước tay cầm: rộng 25 x dày 12, chiều dài khuôn khoảng 160mm.

Chà nhám nhẹ mặt trong của chân khuôn (form foot) để đảm bảo lắp khít và trơn tru.

Yêu cầu thêm vật liệu:

1 x chốt gỗ (dowel) 8mm hoặc đoạn tre 8mm, chà nhám vót côn nhẹ một đầu để vừa lỗ trên dụng cụ.

1 x vít tự khoan (self tapper) 8g - 16mm (khuôn in đã có ren phù hợp).

Gắn dowel vào dụng cụ đến khi nó ngồi sát, rồi khoan lỗ 3mm xuyên qua dowel để lắp vít.
