Reviung41 Sandwich Case – Vỏ sandwich 2 mảnh (tùy chọn diffuser)

Đây là một sandwich case cho bàn phím Reviung41.

Vỏ gồm 3 phần: nửa trên (bao gồm switch plate), nửa dưới, và một tấm diffuser hình tam giác đặt bên trong phần trên, nằm phía trên LED ở giữa.

Phần cứng cần dùng sẽ hơi khác so với Reviung41 tiêu chuẩn. Cần 11x vít đầu bằng (flathead, tức countersunk) m2x12mm, 3x vít m2x10mm đầu thường (cho nắp pro micro), và 14x đai ốc vuông m2.

Các lỗ countersunk trên top plate giúp vít flathead nằm phẳng, không lồi lên bề mặt top plate.

Nửa trên nên in lật ngược. Nửa dưới nên in đúng chiều kèm supports. Không dùng supports vẫn được, nhưng phần hốc gắn đai ốc vuông có thể sẽ bị xấu và bavia nhiều hơn.

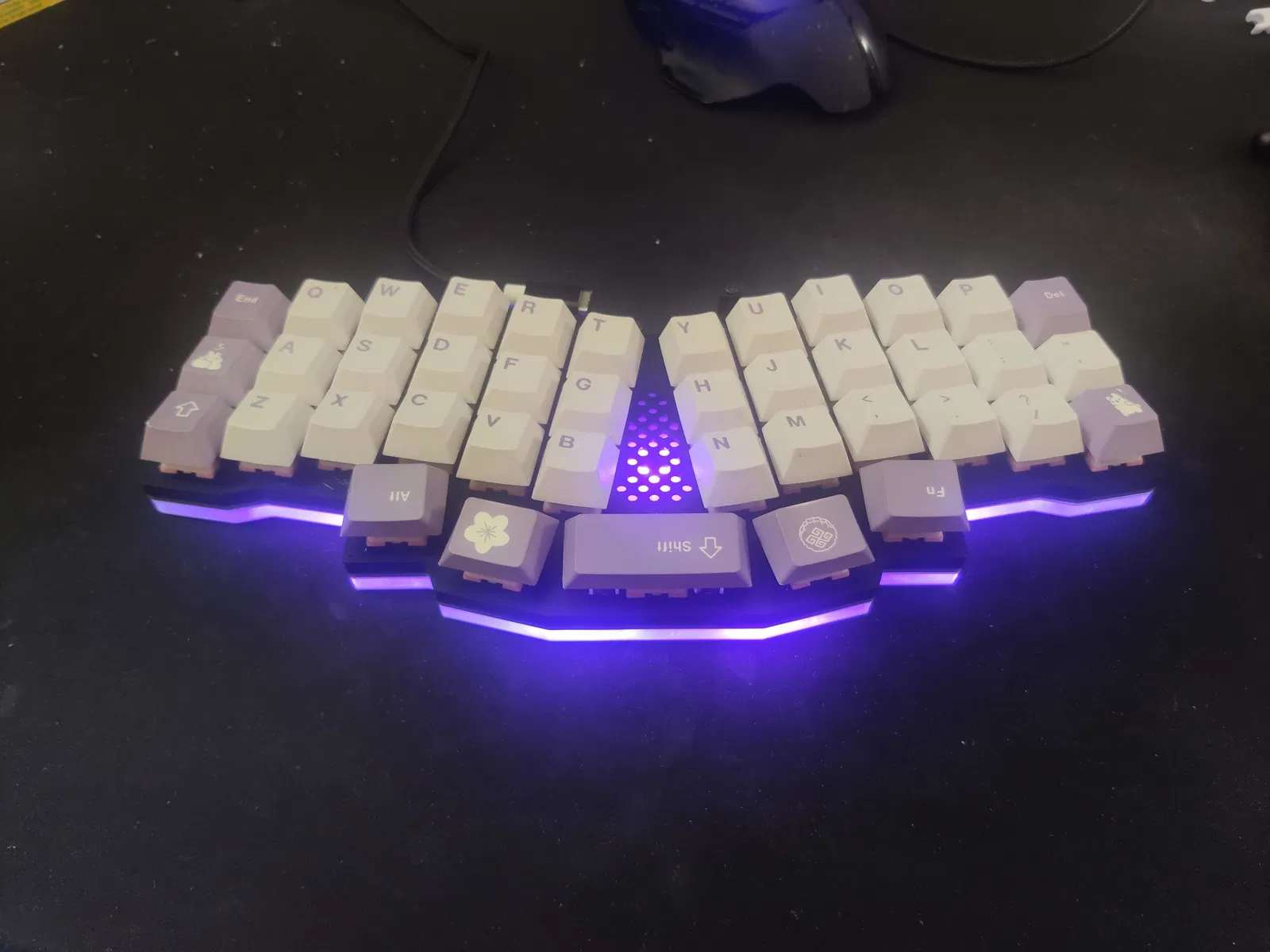

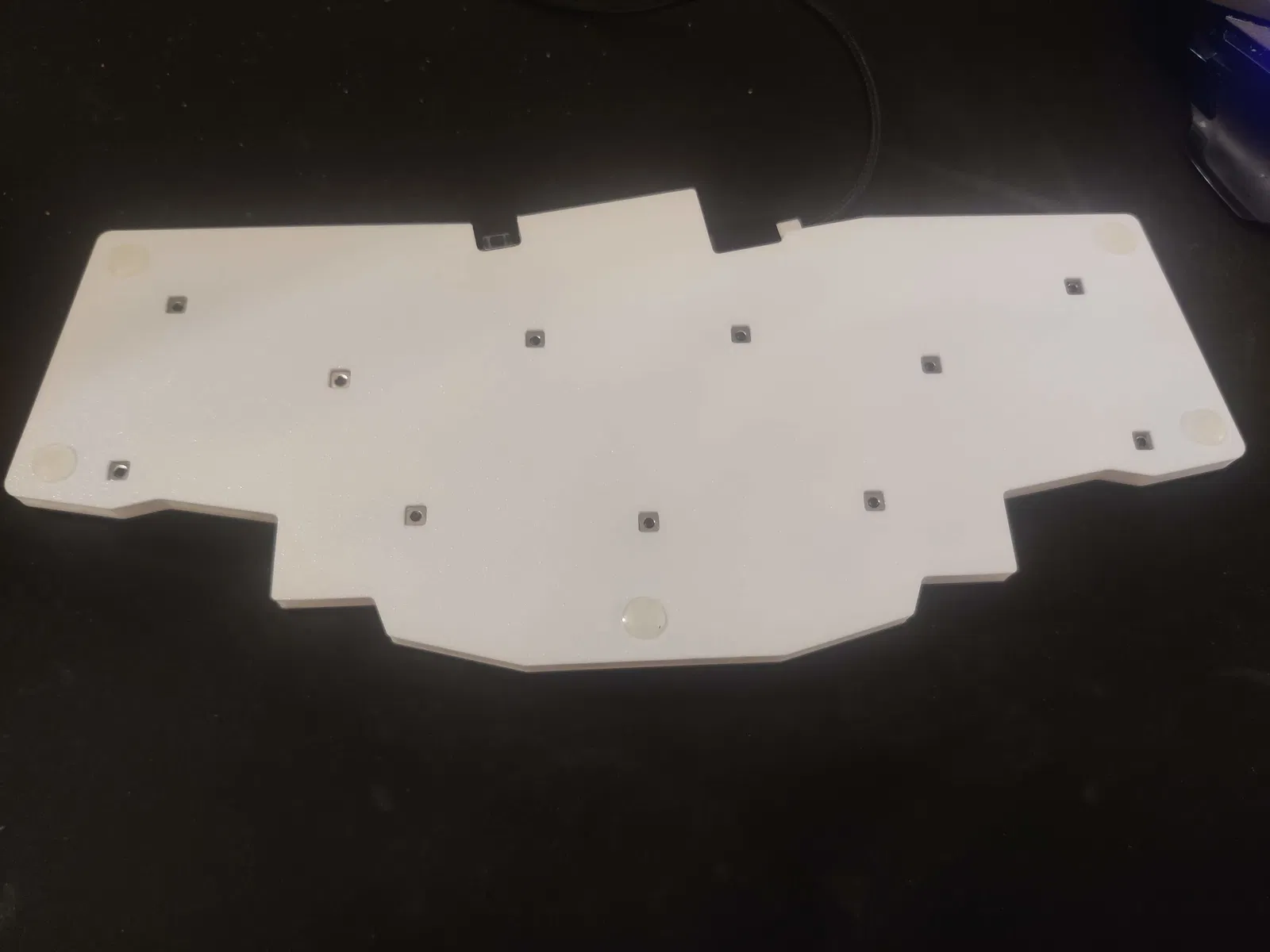

Mình khuyến nghị in diffuser và nửa dưới bằng PETG trong suốt và infill thấp, để LED xuyên sáng tốt hơn. Mình dùng 5% infill cho cả hai, nhưng bạn có thể in diffuser với 0% infill để ra hiệu ứng đẹp hơn. Mình cũng in vài lớp đầu của nửa dưới bằng PETG trắng, sau đó đổi màu thủ công (manual color-change) để tăng lượng ánh sáng phản xạ ở đáy bàn phím.

Mình có kèm file STEP và file Solidworks 2024 để bạn tiện chỉnh sửa.

Lưu ý: Mình thấy có vài switch không “bấm” khớp vào plate. Có thể do plate khi in ra dày hơn một chút so với kích thước danh nghĩa 1.5mm. Giảm nhẹ thông số độ dày plate có thể giúp cải thiện.

Thiết kế này được lấy cảm hứng một phần từ mẫu của Tenochticlack.
