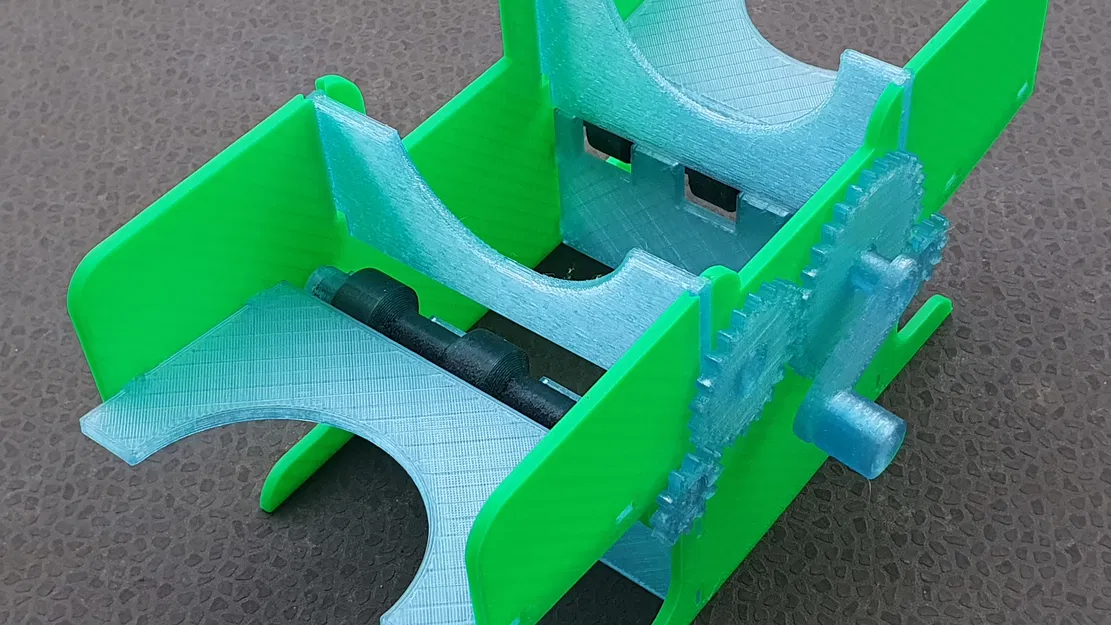

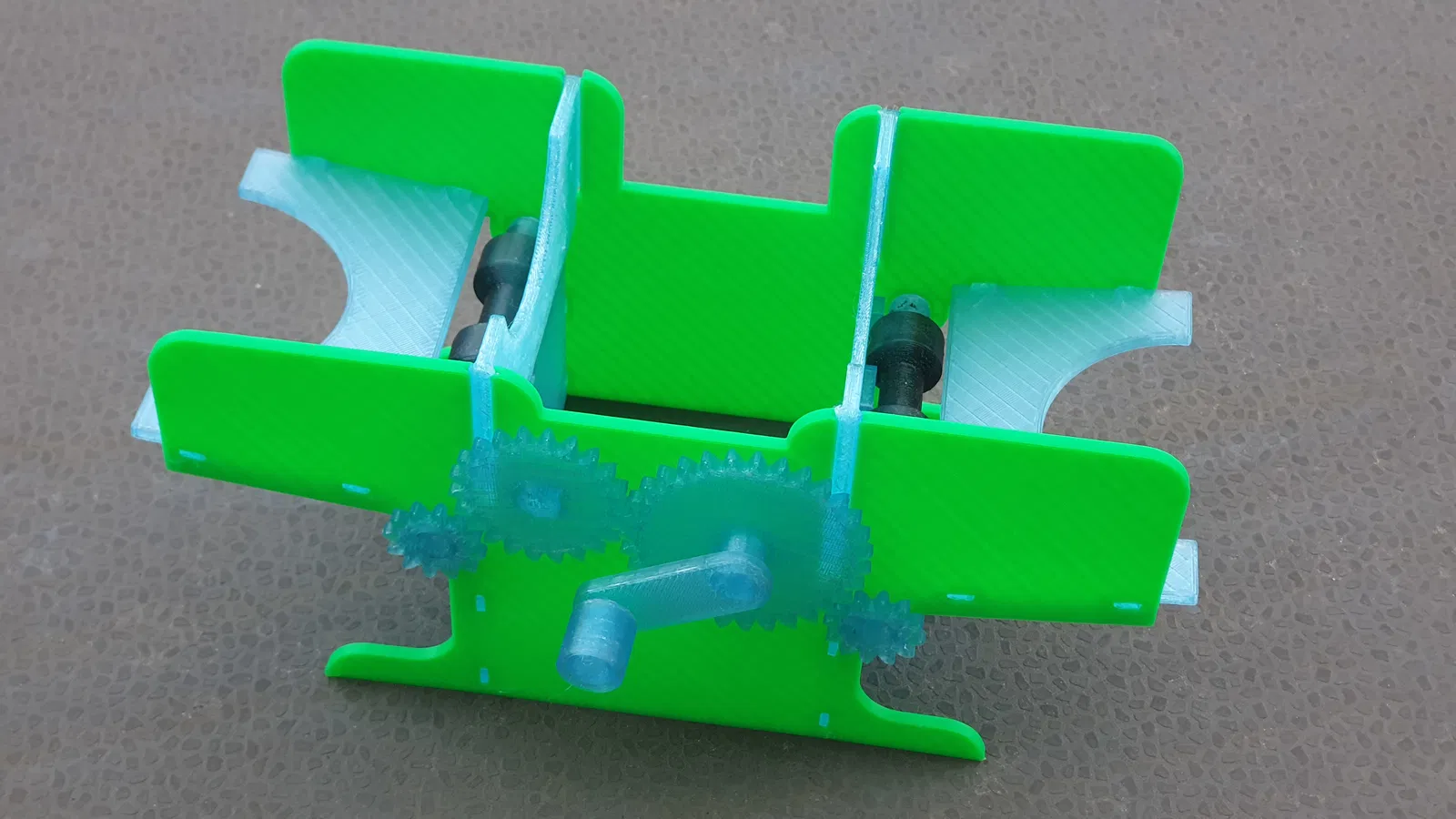

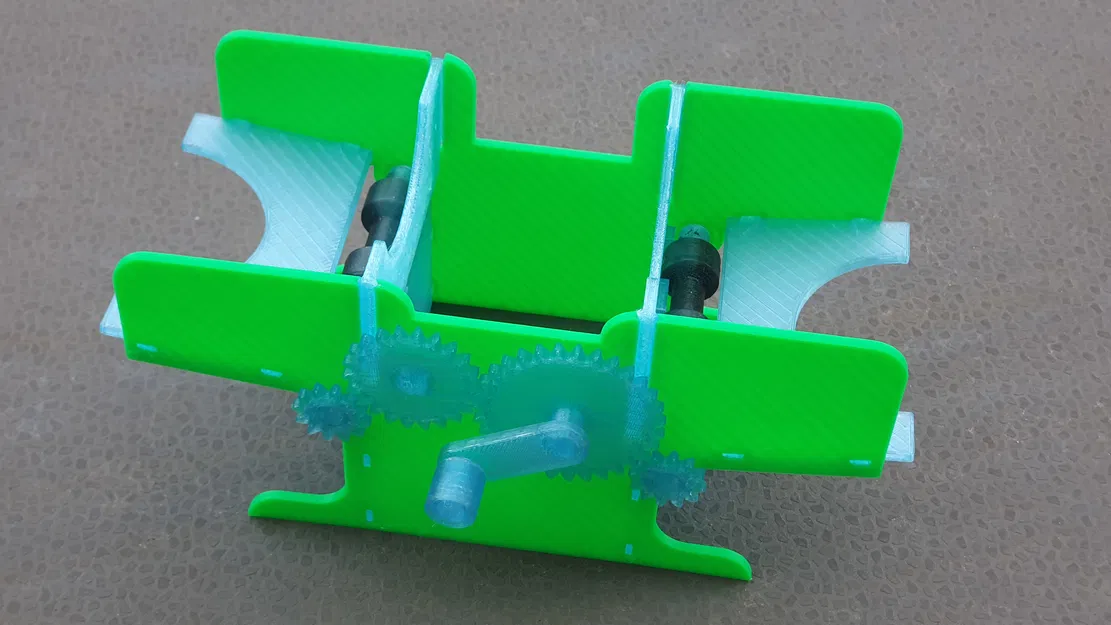

Máy trộn bài Playing Card Shuffler v3 (tùy chỉnh theo kích thước bài)

Cập nhật 18/4/2023: thêm phiên bản cho bài 68x44mm (in bánh xe lớn 2 cái – không có cái ở giữa). Mình không có bộ bài nhỏ để test và xác nhận chạy ổn – vui lòng xem phần thảo luận)

-----------------------------------------------------------------------------------------------------------

Dựa trên kinh nghiệm một năm dùng mẫu v2 của mình và các ý tưởng từ những bản remix, mình làm phiên bản mới với các cải tiến sau:

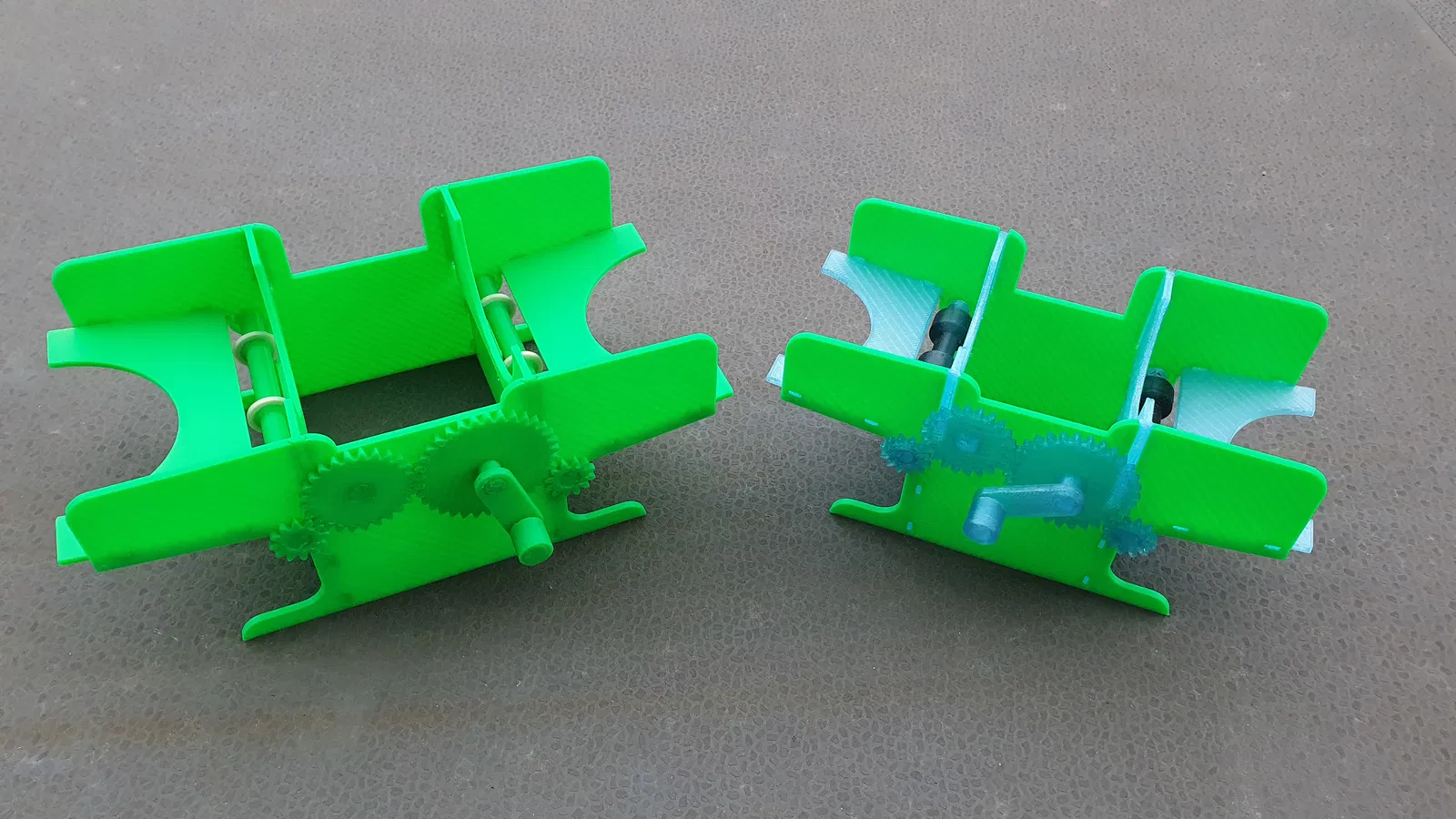

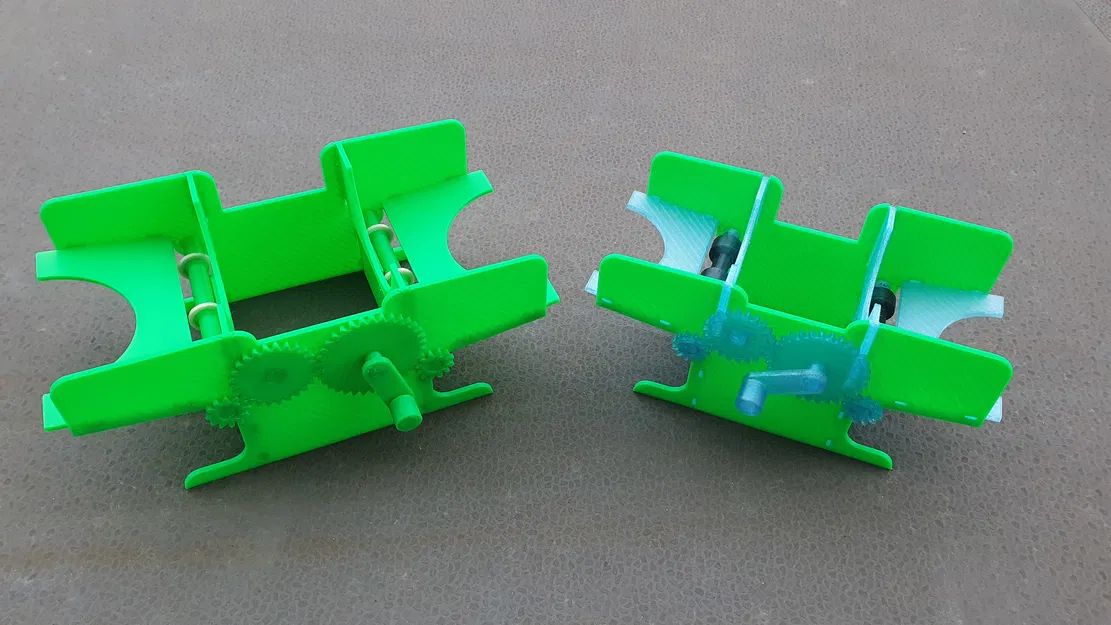

• Hai mẫu theo kích thước bài:
  • 93x71mm cho Terraforming Mars, Archa Nova, Mandala, …
  • 125x82mm cho Dixit
• Lắp ráp không cần keo
• Có thể tháo rời (mình hay tháo khi đi du lịch để máy trộn bài không chiếm nhiều chỗ).
• Chỉnh lại các trục (shafts) để bài chạy mượt hơn, nâng các tấm (plates) lên một chút (nhưng không nhiều như vài bản remix vì mình bị kẹt bài ở giữa).
• Chặn bài (card blockers) có rãnh dẫn để giữ đúng vị trí tốt hơn.

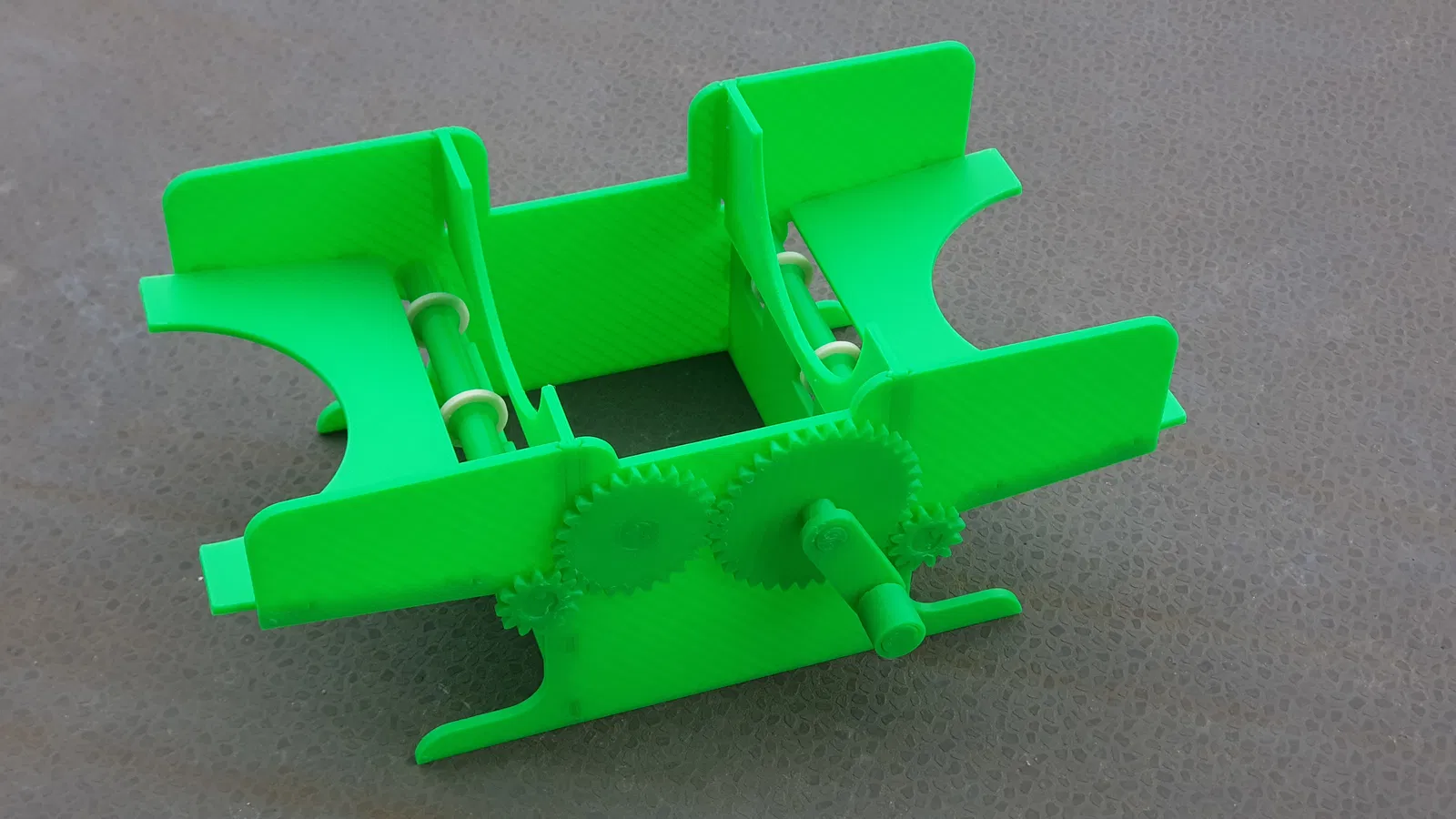

• Biến thể trục dùng Plasti Dip.
• Tăng độ ổn định của máy trộn để khi bài chỉ nằm một bên cũng không bị lật.
• Bạn cần https://github.com/BelfrySCAD/BOSL2 nếu muốn chỉnh sửa file nguồn .scad

Ghi chú khi in:

• Mình in với nozzle 0.6mm và layer height 0.3mm, nhưng dùng nozzle mặc định 0.4mm và layer height 0.2mm cũng ổn.

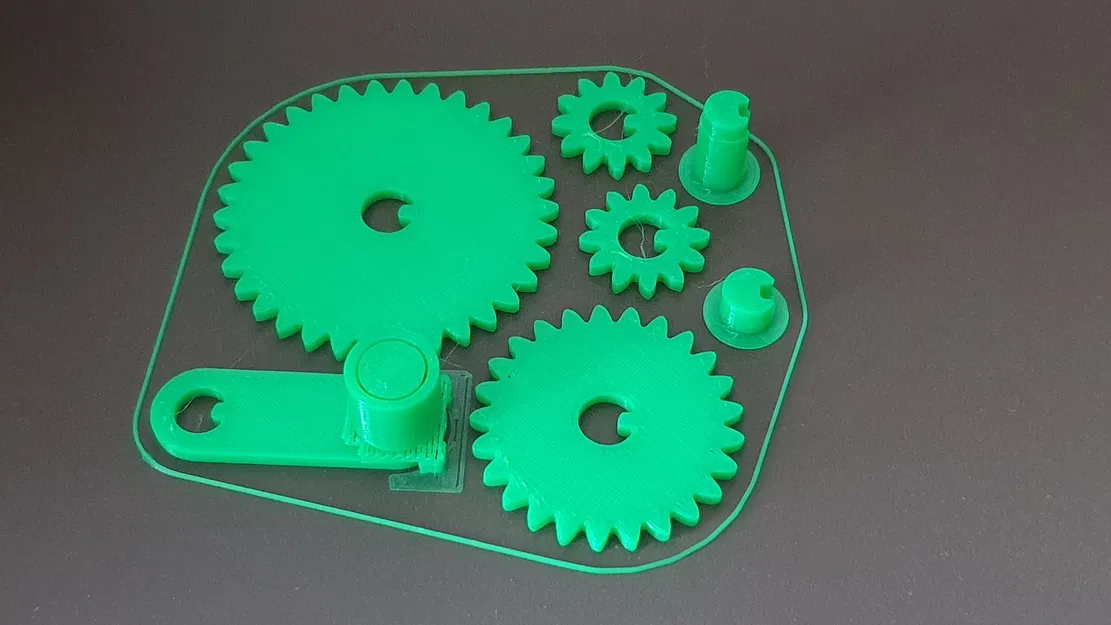

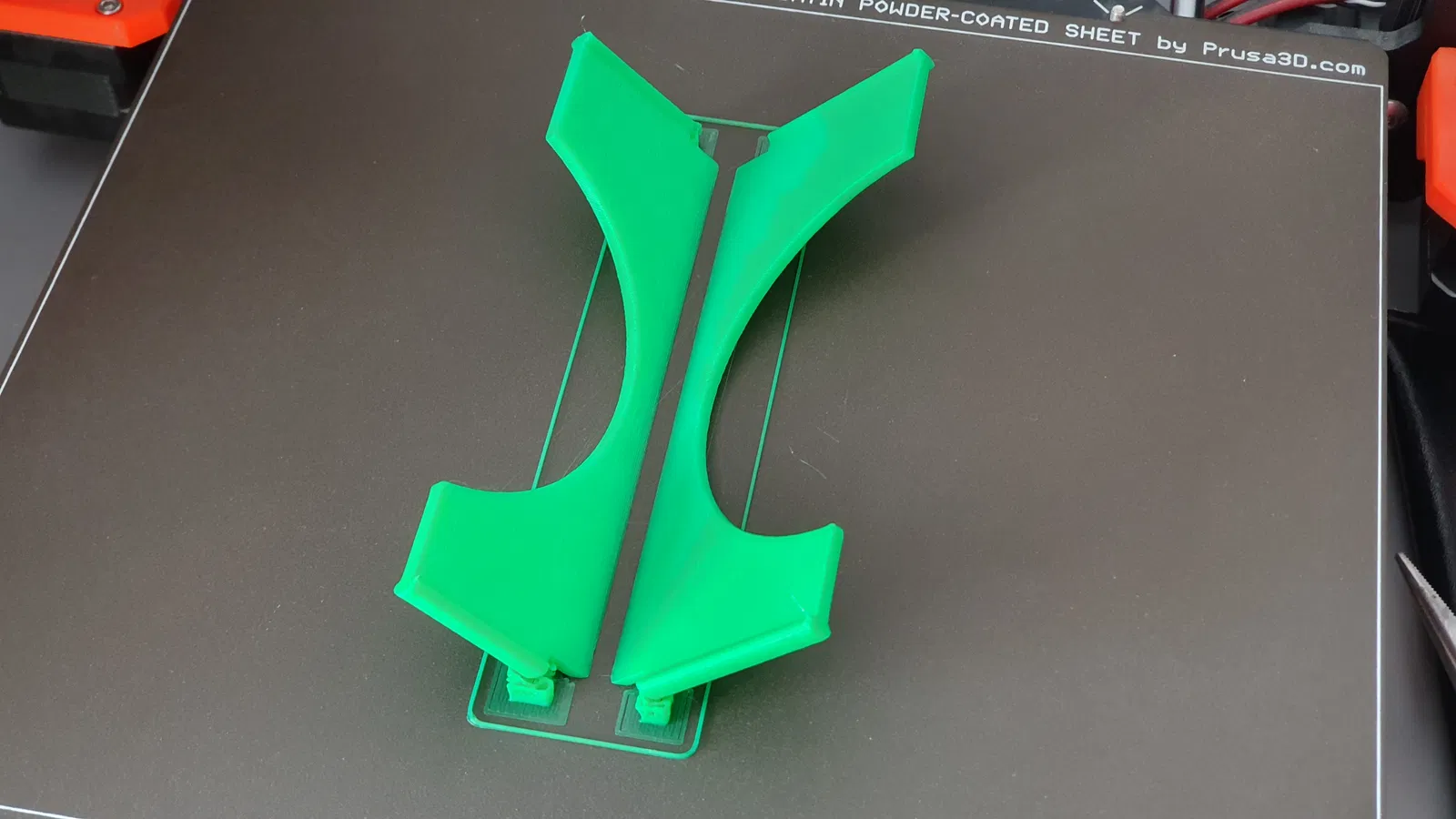

• Cần support cho các card blockers và tay quay (handle).

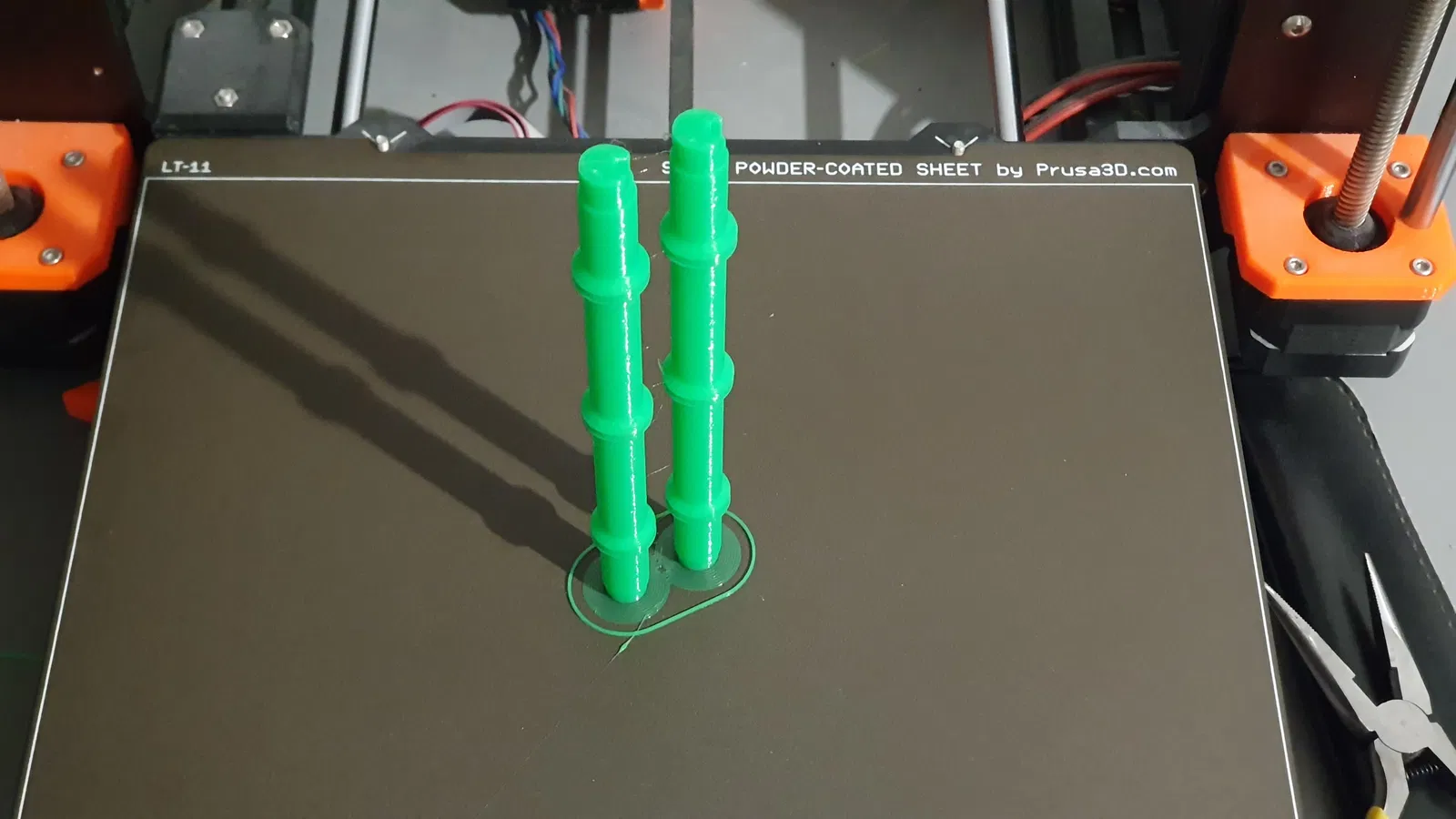

• Cần brim cho các shafts.
• O-ring cho biến thể trục: dày 2mm, đường kính ngoài 18mm, đường kính trong 12mm. Mình dùng gioăng ống nước – ví dụ: https://www.hornbach.cz/p/plastove-tesneni-k-prevlecne-matici-1-2-12x18x2/8463732/

Ghi chú khi lắp ráp

• Xem video nha :)

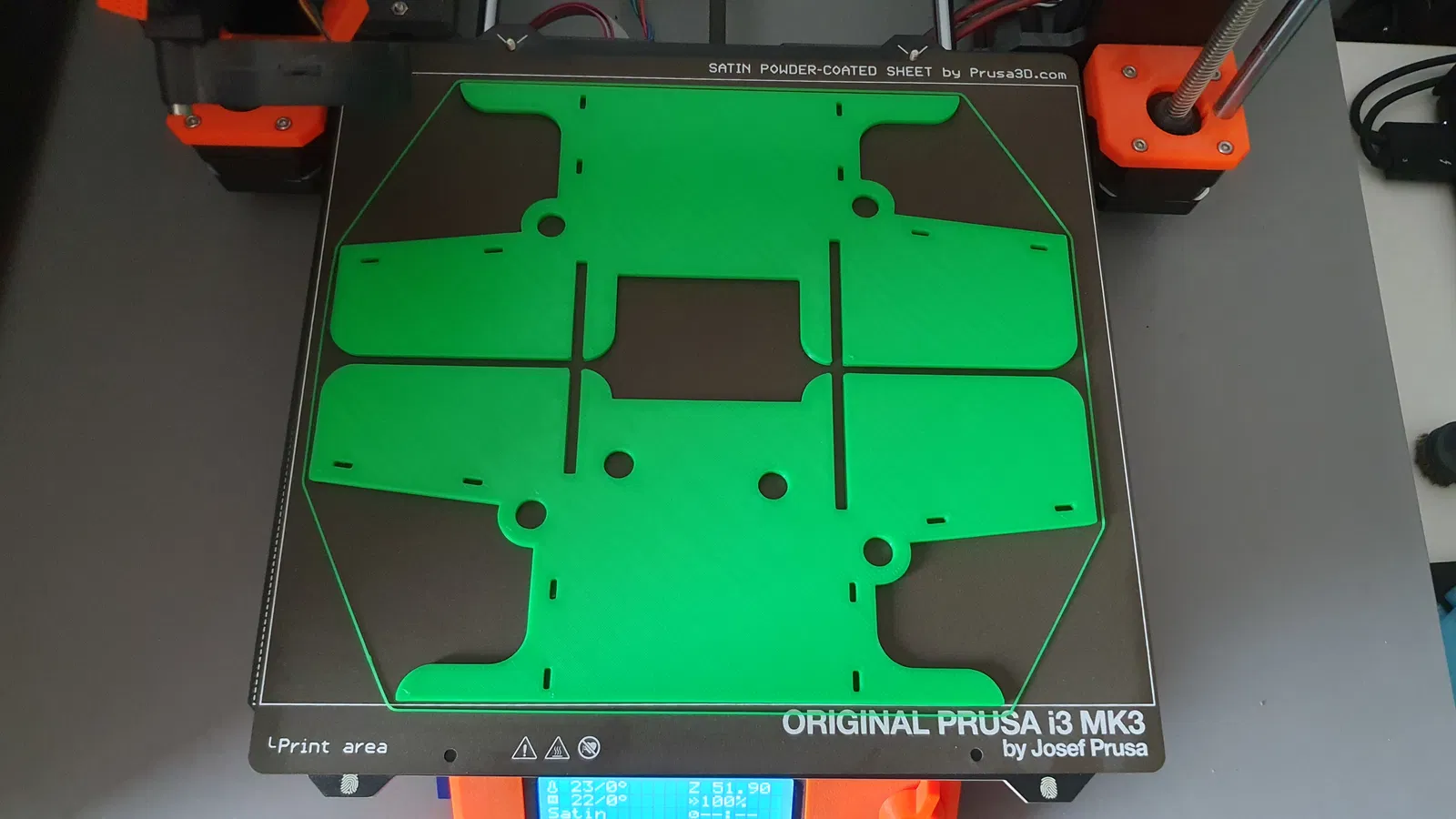

• Nhớ để các mặt phần nhẵn (mặt áp xuống bàn in) tiếp xúc với lá bài (đặc biệt là hai bên thân máy và các plates) – bài cần trượt dễ trên các bề mặt này.
• Để chỉnh vị trí card blocker cho đúng, mình dùng một bộ bài nhỏ và canh blocker sao cho chỉ cho đúng 1 lá đi qua.
