Bộ điều chỉnh khói cho máy hút khói Kotto in nhựa resin

Đây là một bộ chuyển đổi cho máy hút khói Kotto để sử dụng như một bộ lọc khói cho vỏ máy in nhựa resin. Bộ chuyển đổi này được làm cho vỏ máy in resin Wham Bam hot box, mà tôi tin rằng là một trong những vỏ máy in resin tốt nhất hiện có. Hệ thống này được thiết kế và thử nghiệm bởi Apolleon và tôi. Cảm ơn Apolleon (con trai tôi) vì đã vẽ thiết kế bằng Fusion 360 nhanh hơn tôi rất nhiều.

Bản mod này yêu cầu:

Tối thiểu (4) mảnh ống xả để hoạt động, (8) nam châm 10x1.75mm, (4) bu lông đầu lục M3x12 hoặc M3x16 với (4) đệm và (4) đai ốc để cố định ống xả. M3x12 có thể là một sự vừa vặn chặt chẽ khi lắp đai ốc, nhưng đó là những gì chúng tôi đã sử dụng. M3x16 dễ lắp đặt hơn, nhưng sẽ nhô ra khỏi đai ốc bên trong vỏ. Đệm chỉ được đặt ở phía đai ốc, không có dưới đầu bu lông. Cũng được khuyến nghị là đặt bộ lọc carbon hoạt động cắt theo kích thước bên trong đầu bắt khói Kotto màu vàng kết nối với mô-đun xả để giúp giảm tiếng ồn của dòng không khí. Bảng nền_Mẫu được sử dụng để đặt và cắt các lỗ bu lông đúng và lỗ thông qua ống xả vào vỏ Wham Bam và sau đó được lắp đặt bên trong vỏ để cung cấp phân phối lực bu lông đều và ngăn bu lông bị chìm vào vỏ. Exhaust_1 Trên và Dưới được sử dụng để kết nối với đầu khói Kotto, và Exhaust_2 Trên và Dưới kết nối với vỏ. Lắp nam châm vào Exhaust_1 Dưới và Exhaust_2 Trên sao cho nam châm phẳng với bề mặt dán vào mảnh tương ứng. CẢNH BÁO: Kiểm tra cực nam châm của bạn để chúng hút và không đẩy nhau. Nam châm sẽ nằm hơi dưới bề mặt ngoài. Dán (2) mảnh Exhaust_1 lại với nhau (keo siêu dính) với keo dưới nam châm nữa. Làm tương tự cho các mảnh Exhaust_2. Sử dụng Black RTV để cố định đầu Kotto màu vàng bên trong khu vực lún của cụm Exhaust_1. Sử dụng bảng nền_mẫu để xác định và cắt lỗ thông qua và (4) lỗ bu lông. Khuyến nghị là gần phía trên của vỏ ở phía sau một trong các bên, như thấy trong ảnh. Điều này cho phép không khí vào từ lỗ thông gió dưới và loại bỏ khói nhựa tốt hơn. Gắn cụm Exhaust_2 với Bảng nền vào vỏ. Tùy thuộc vào máy in và phần mềm cắt của bạn, có thể cần một số công việc làm sạch sau để phù hợp với nam châm và lỗ bu lông. Những cái này đã được in trên Vyper đã được hiệu chỉnh.

Vent được khuyến nghị, nhưng không bắt buộc, và yêu cầu (2) bu lông đầu lục giác M3x16 với (4) vòng đệm và (2) đai ốc. Cũng được khuyến nghị đặt bộ lọc carbon hoạt tính cắt theo kích thước bên trong bộ lắp ráp Vent. Bộ lắp ráp Vent được thiết kế để phù hợp với cổng thoát khí của hộp nhựa resin Wham Bam và có thể không hoạt động với các hộp nhựa khác. Chúng tôi sử dụng cổng thoát khí Wham Bam như một đầu vào, vì mod thoát khí sẽ có một lỗ mới được cắt vào trong hộp. Mảnh Vent với vòng nâng đẩy từ bên trong ra và mảnh phẳng với lỗ cắt ở bên ngoài hộp với mặt phẳng hướng lên cổng flap Wham Bam.

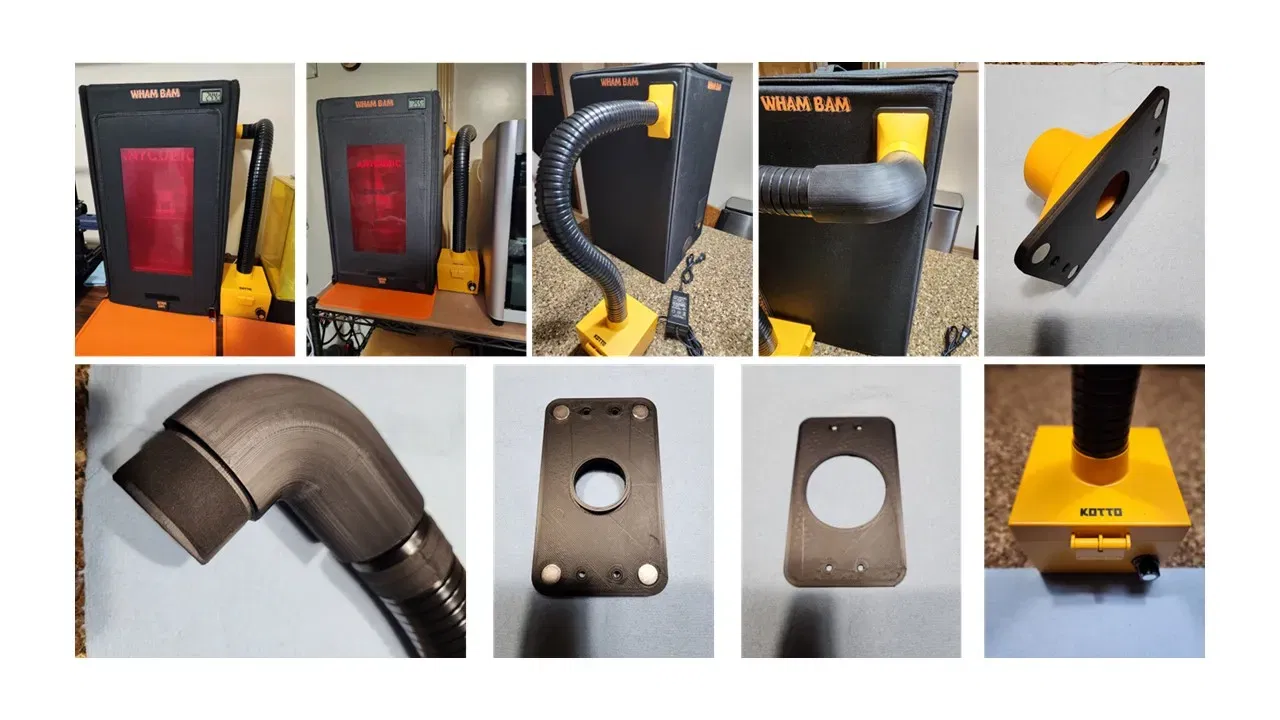

Góc 90 độ dùng để định vị bộ hút Kotto theo nhu cầu. Bộ chuyển đổi 90 độ được thiết kế hơi nhỏ hơn một chút ở các kết nối do sự khác biệt thấy ở các thành phần Kotto. Nó được dự kiến rằng bạn sẽ sử dụng băng keo điện bằng vải (loại vải là bắt buộc) để điều chỉnh kích thước khi cần thiết ở cả hai đầu cái của góc 90 và ống linh hoạt của bộ hút Kotto. Xem ảnh để lấy ví dụ. Chỉ cần 1 đến 2 vòng quấn là đủ. Kích thước không nên quá chặt vì việc ép ống linh hoạt vào góc 90 có thể tách rời các khớp dán của 2 phần góc 90. Dán 2 phần của góc 90 lại với nhau. Tùy thuộc vào máy in của bạn, một số công việc dọn dẹp sau in trên các phần nhô ra là cần thiết để đảm bảo vừa vặn, và lý do này được in thành 2 mảnh để hỗ trợ trong công việc sau cần thiết.

Để có hiệu quả hút khói tốt nhất, chúng tôi đặt núm Kotto khoảng 1/3 đến một nửa. Bạn không muốn tốc độ quạt tối đa vì việc làm sạch không khí sẽ kém hiệu quả hơn.

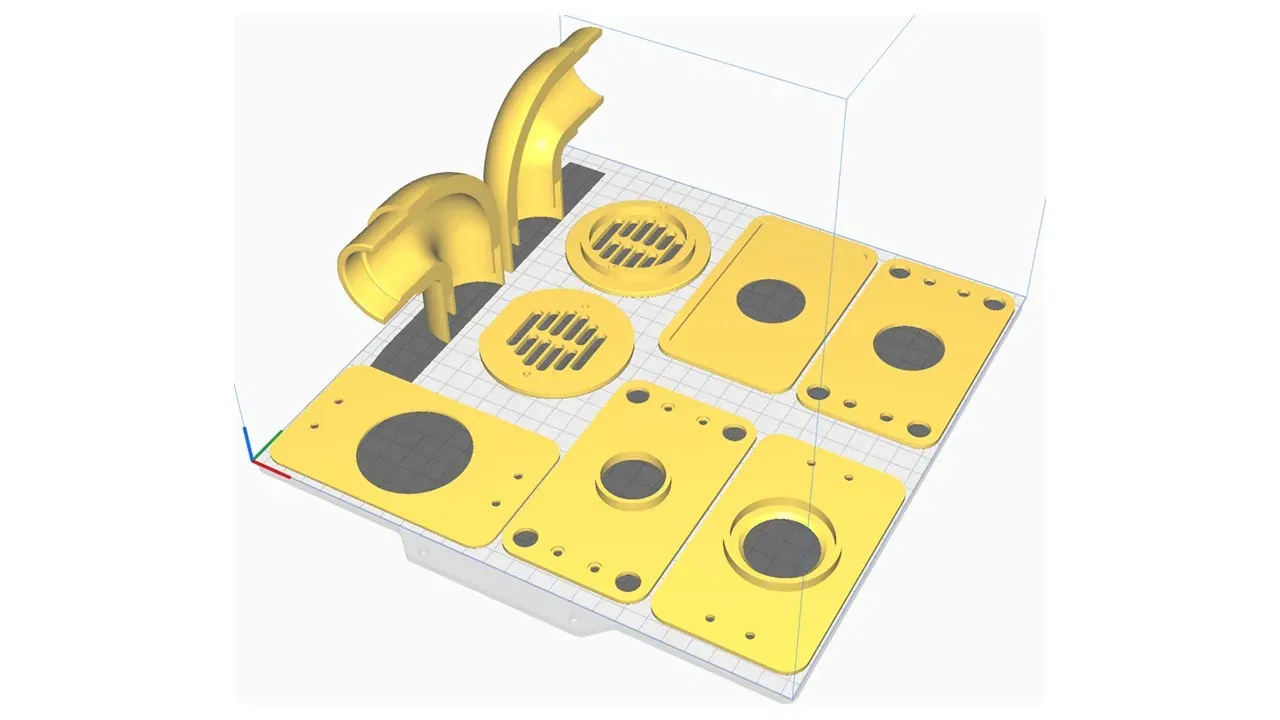

Lưu ý: Ảnh hiển thị các bộ phận chỉ để minh họa phần. Bạn phải đặt các mảnh khuỷu 90 phẳng trên tấm để in. Đây là các bộ phận mỏng, và được in bằng PLA với độ đầy 100%, điều này là được khuyến nghị.

Mod này có thể hoạt động cho các hộp nhựa resin khác, nhưng không được đảm bảo. Nó được thiết kế đặc biệt cho hộp nhựa resin nóng Wham Bam. Xem ảnh và nhắn tin nếu có bất kỳ câu hỏi nào.
