Nguyên mẫu còi báo động không kích Air Raid Siren Mk.1 (12 Port)

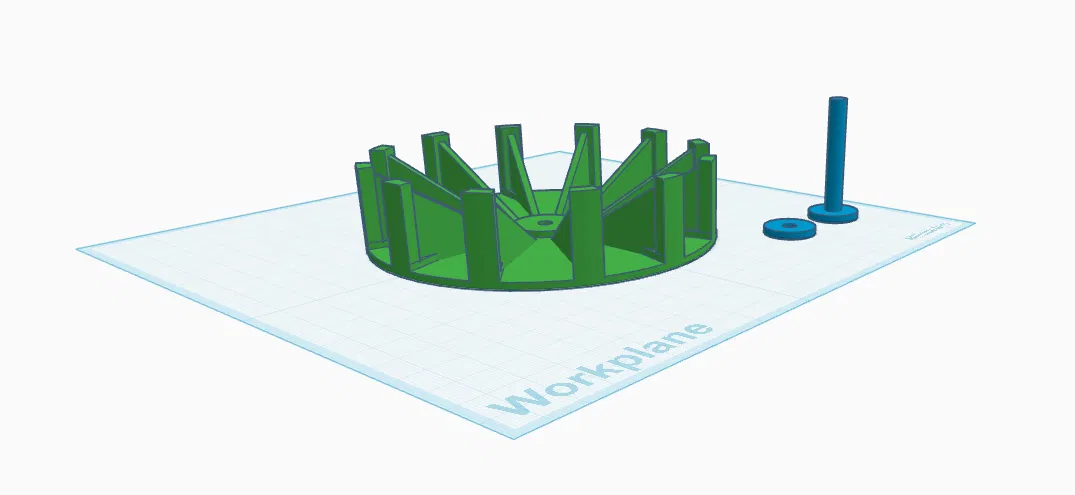

Đây là rotor còi báo động không kích (air raid siren) mình thiết kế bằng Tinkercad. Bản này dạng 12-port và cần khoảng 3.000–3.500 RPM để ra tiếng nghe “đã”. Sau này có thể mình sẽ chỉnh sửa để thay đổi âm thanh đầu ra. Vô trang của mình để xem thêm phần stator nữa nha.

Lưu ý: trục (axle) khá mảnh nên có thể bị gãy. In bằng PLA thì vẫn OK, nhưng mình khuyên dùng filament cứng/khỏe hơn để trục đỡ bị gãy. Trục cũng không đi qua khe của stator một cách khít hoàn toàn để dùng wheel bearings. Bạn phải dùng bearings đường kính 1/2 inch hoặc 13 mm, và đường kính lỗ tâm (center gap) phải khoảng 3/16 inch hoặc 5 mm.

Motor thì dĩ nhiên không có kèm. Còn vỏ (housing) và horns (vuông và tròn) sẽ được thiết kế sớm.

Cách lắp: đảm bảo cụm chính (main assembly) hướng lên trên. Lấy thanh rod gắn với phần đế, lật ngược nó lại. Luồn qua khe rồi dùng superglue dán để nó không tự xoay một mình mà sẽ xoay cùng rotor. Lấy cái ring còn lại và lật ngược cụm lại sau khi keo khô. Sau đó luồn ring qua rod và dán superglue sao cho nó đi qua rod và đồng thời chạm vào main assembly. Nếu bạn có phần còn lại thì cho rotor đi qua stator cùng với…
