Kẹp tóc Snap (Snap hair clip) in 3D

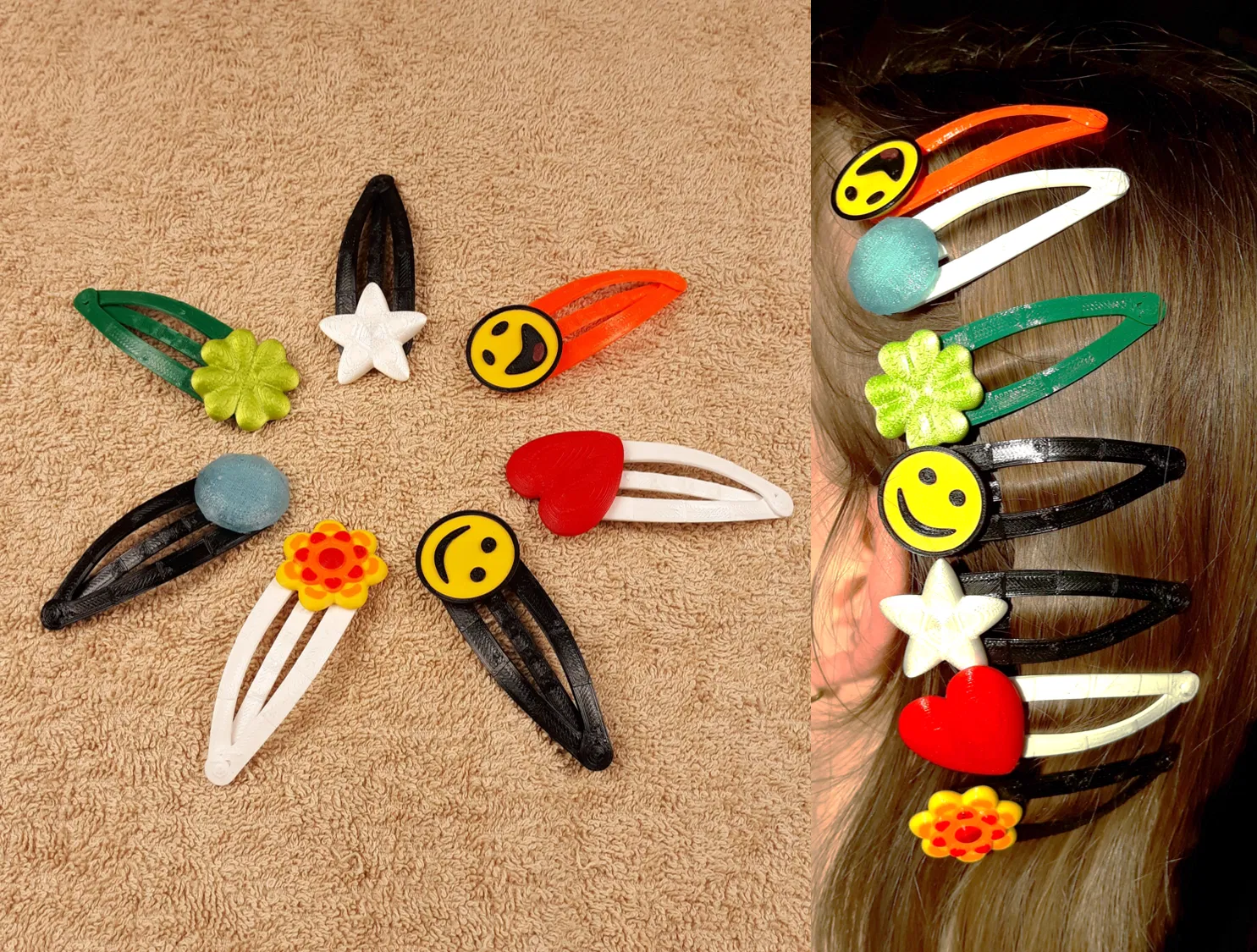

Xin giới thiệu kẹp tóc snap in 3D (3D printable snap hair clip).

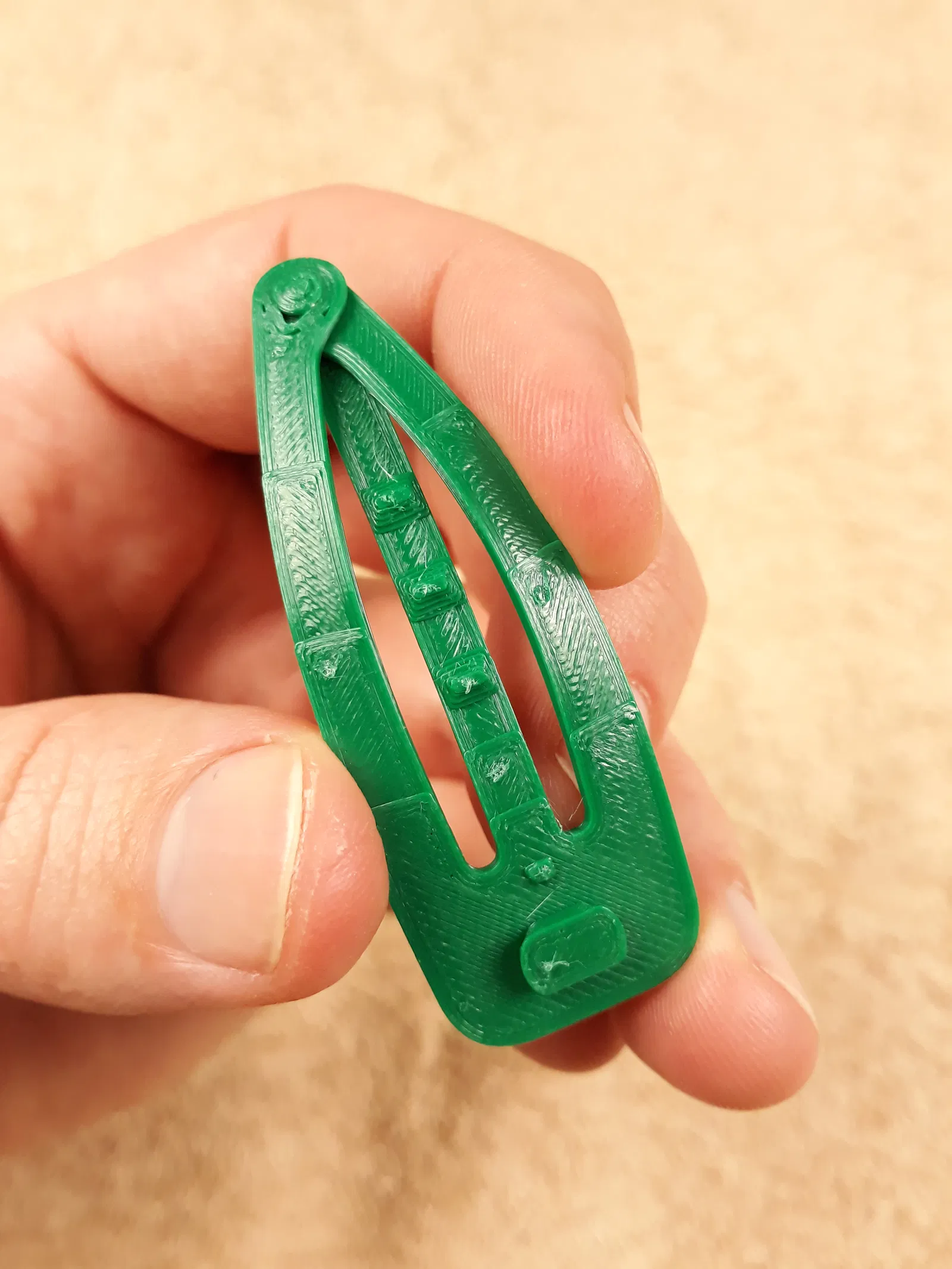

Đây là cơ cấu compliant bistable quen thuộc: mở ở một trạng thái và khi đóng lại thì giữ tóc.

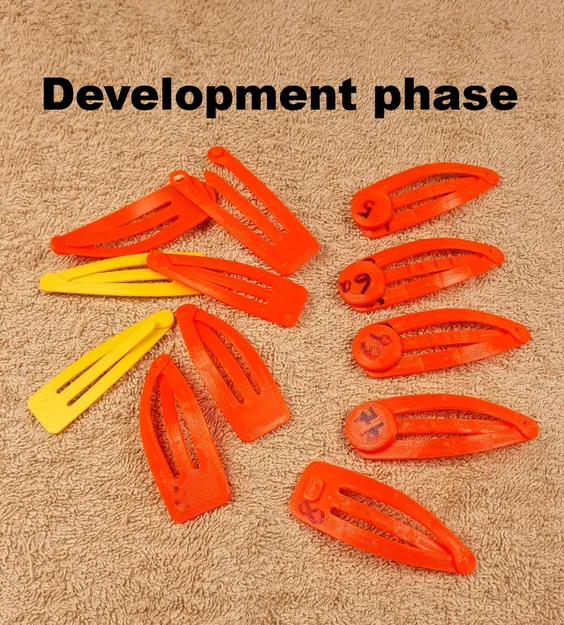

Kẹp tóc kim loại thường được làm từ tấm kim loại phẳng, nên mình nghĩ làm bản in 3D bằng nhựa cũng được. Sau khoảng chín lần chỉnh sửa (iteration) thì mình đã ra được phiên bản ổn.

Vật liệu:

Mình nhận ra rất nhanh là PLA “xưa giờ” không hề phù hợp cho mục đích này vì nó bị creep nhiều, không giữ được dạng đã uốn (cả khi mở lẫn khi đóng).

PETG là lựa chọn tốt hơn nhiều, dù nó sẽ mất tính bistable sau vài tiếng, nhưng vẫn kẹp tóc được. Chỉ cần cất/để kẹp ở trạng thái đóng.

Mình tin là còn có vật liệu tốt hơn ít bị creep, ví dụ PC blend, nhưng mình chưa thử.

In ấn:

Không có yêu cầu đặc biệt cho in 3D vì đây là mẫu nhỏ, gần như sẽ được in gần đặc (almost solid) thôi.

Dung sai:

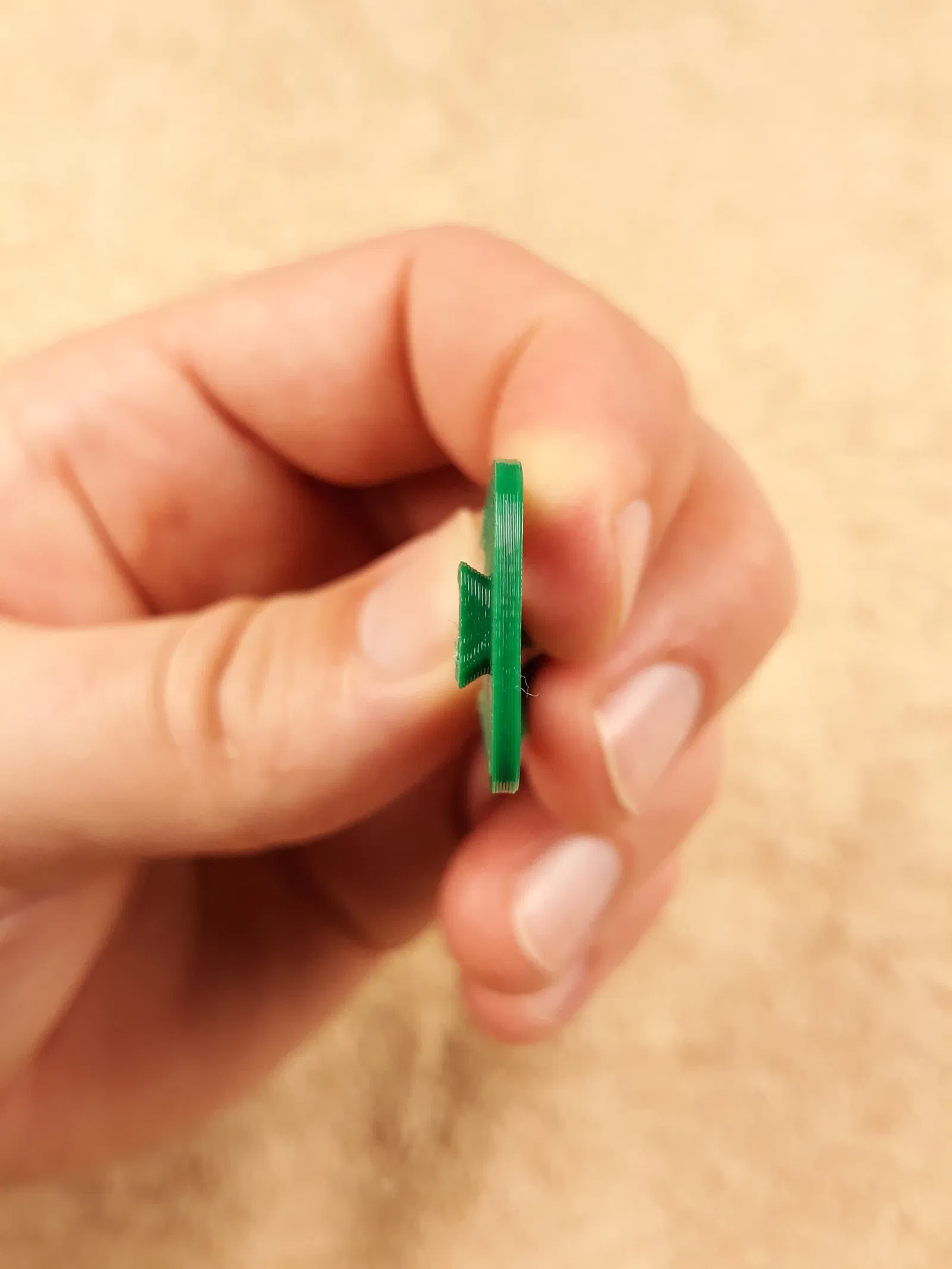

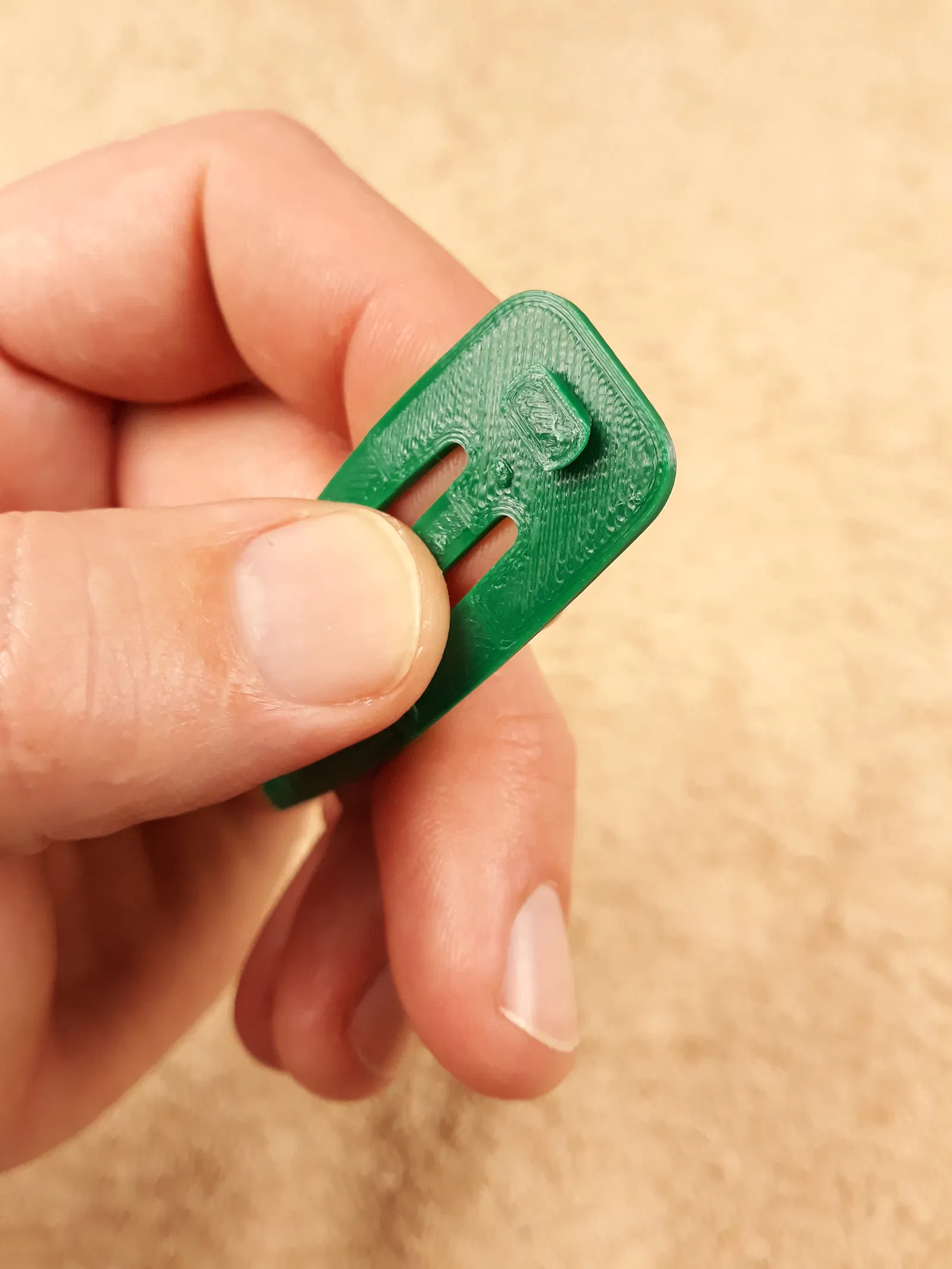

Lưu ý là phần chốt (pin) và lỗ (hole) khá nhạy với thiết lập máy in, nhất là mức extrusion. Nếu bạn khó bấm chốt vào lỗ hoặc khớp bị lỏng, thử dùng tham số XY compensation để chỉnh. Nên tăng/giảm theo bước rất nhỏ, ví dụ 0,02mm. Hoặc thử dũa lỗ nhẹ bằng dũa kim (needle file).

Ornament (đồ trang trí):

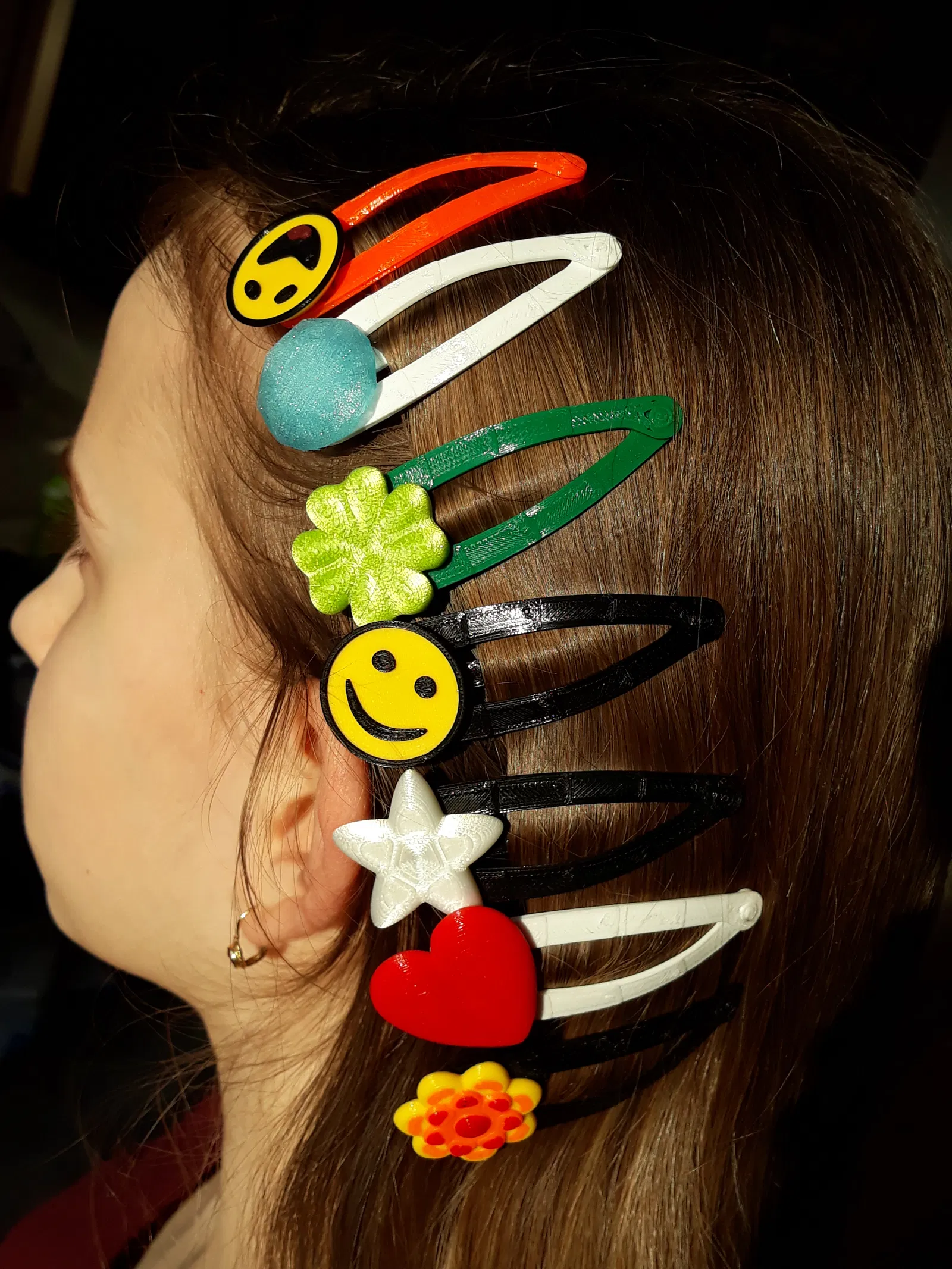

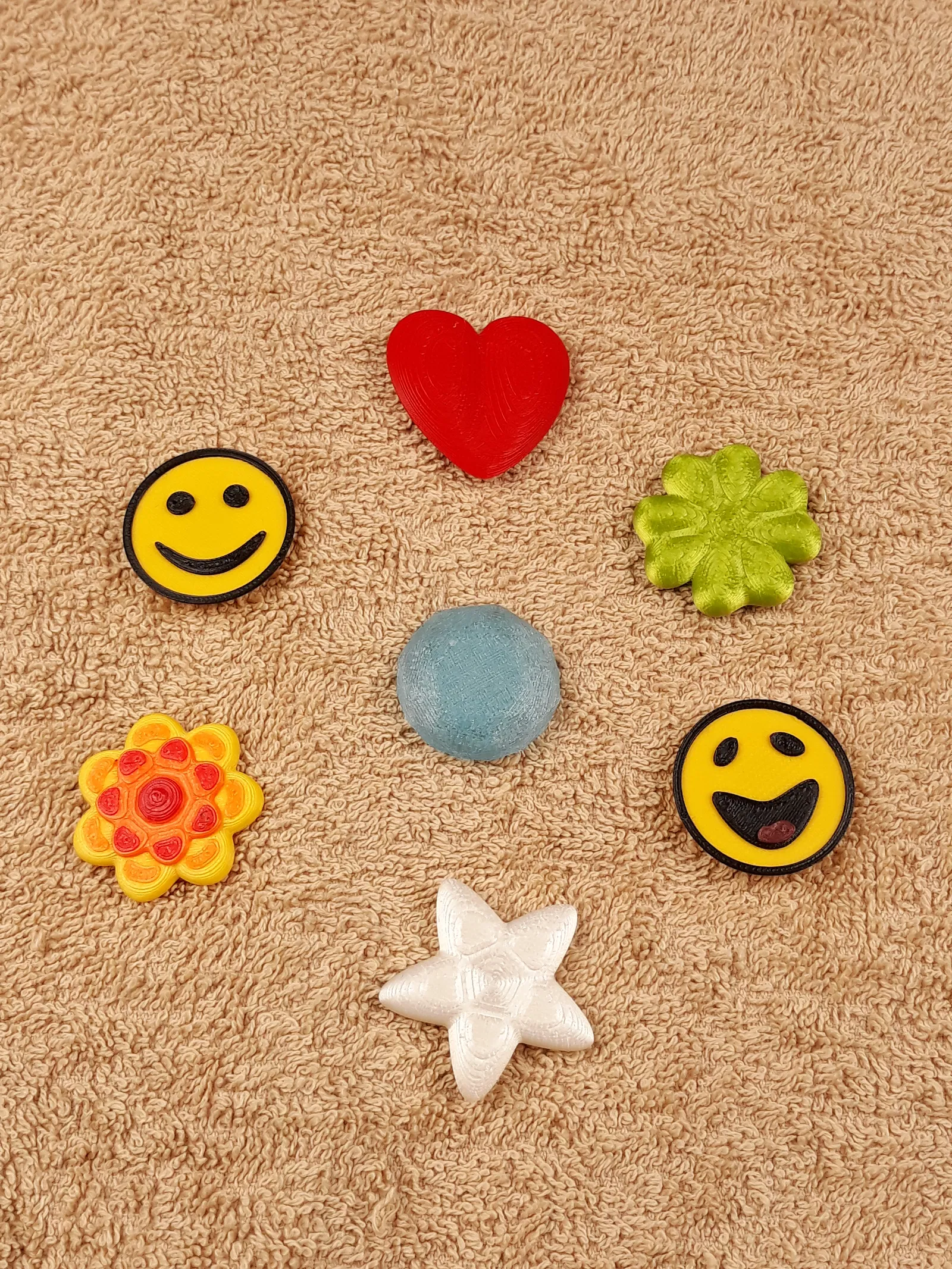

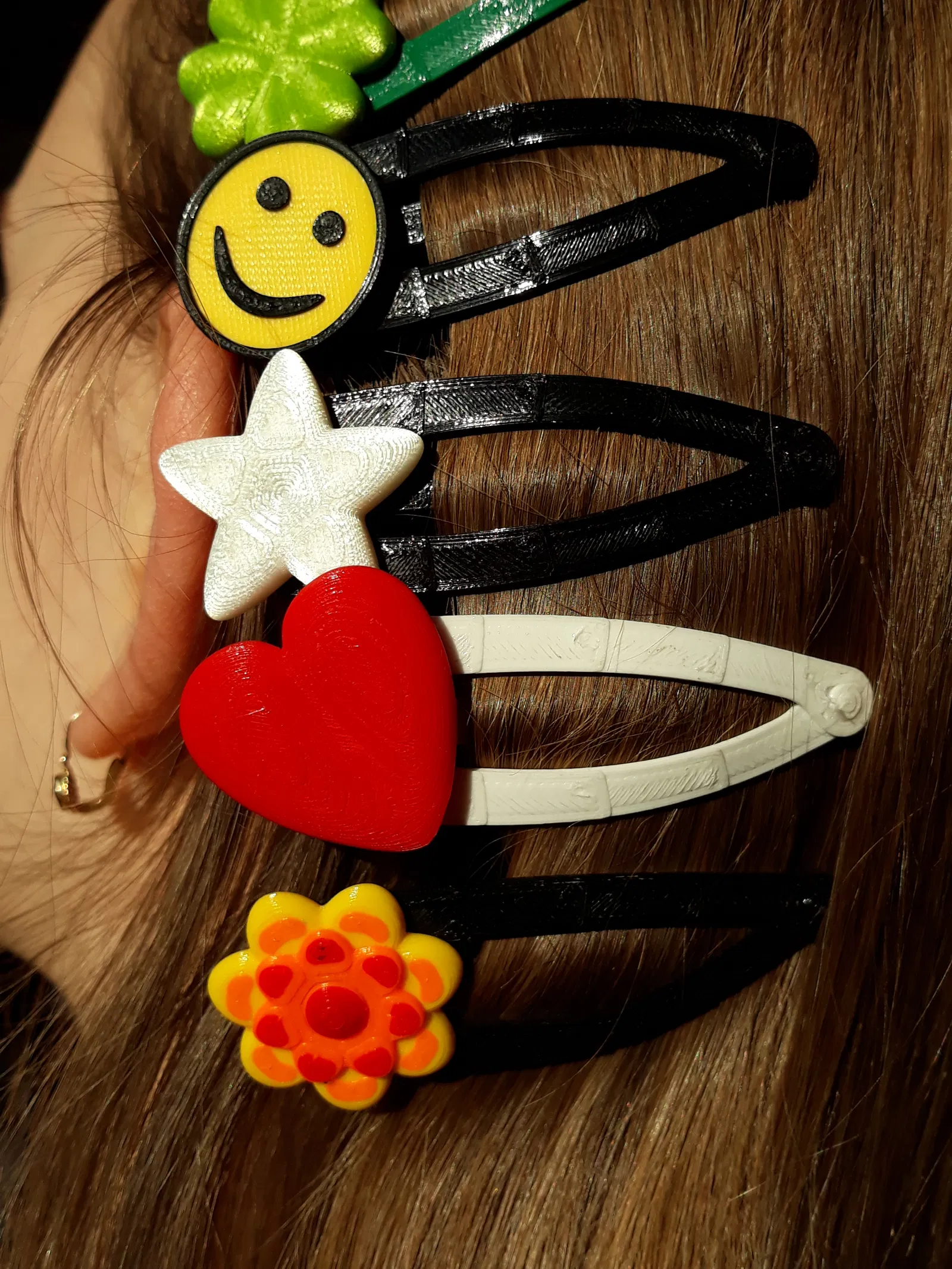

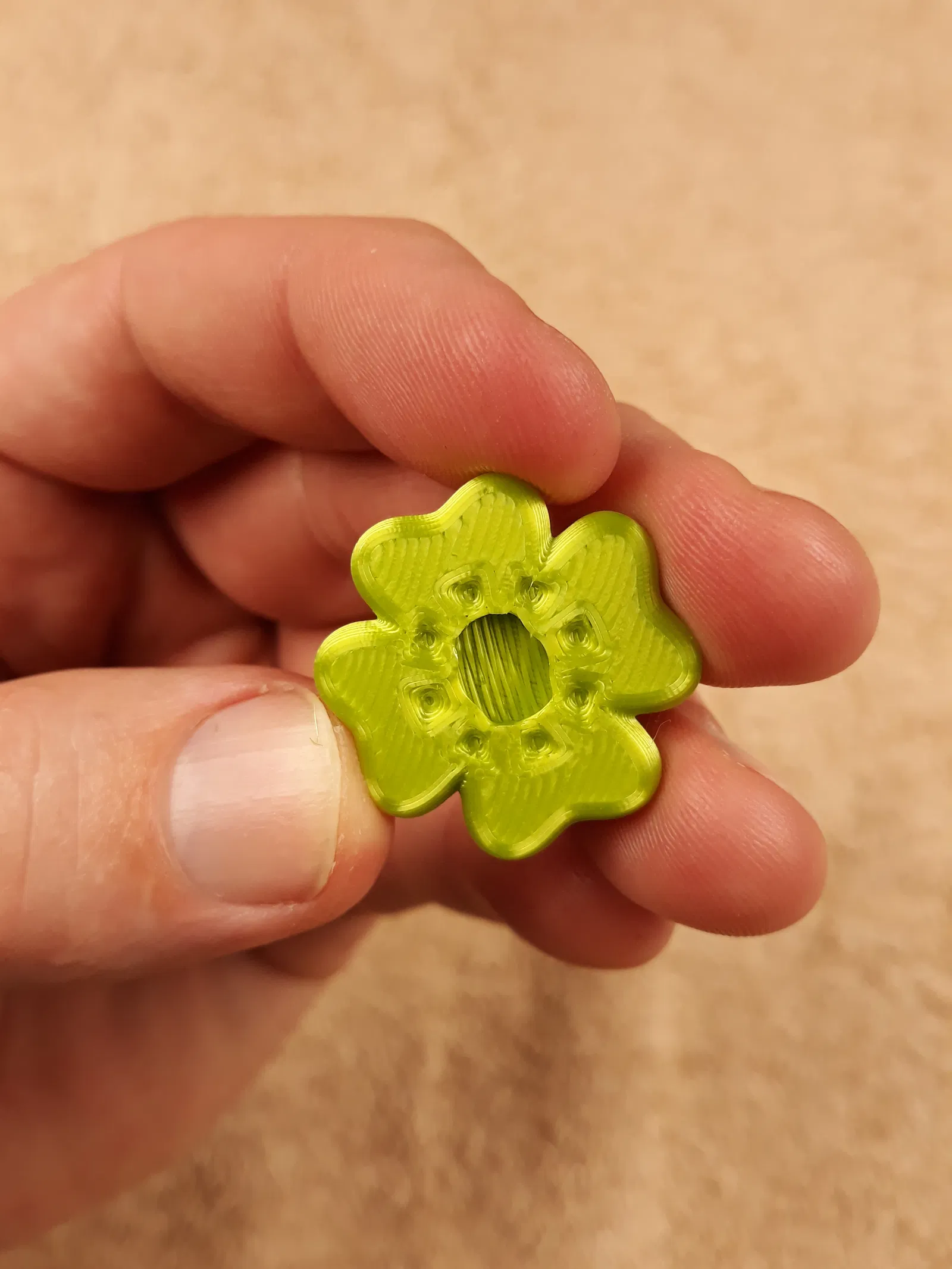

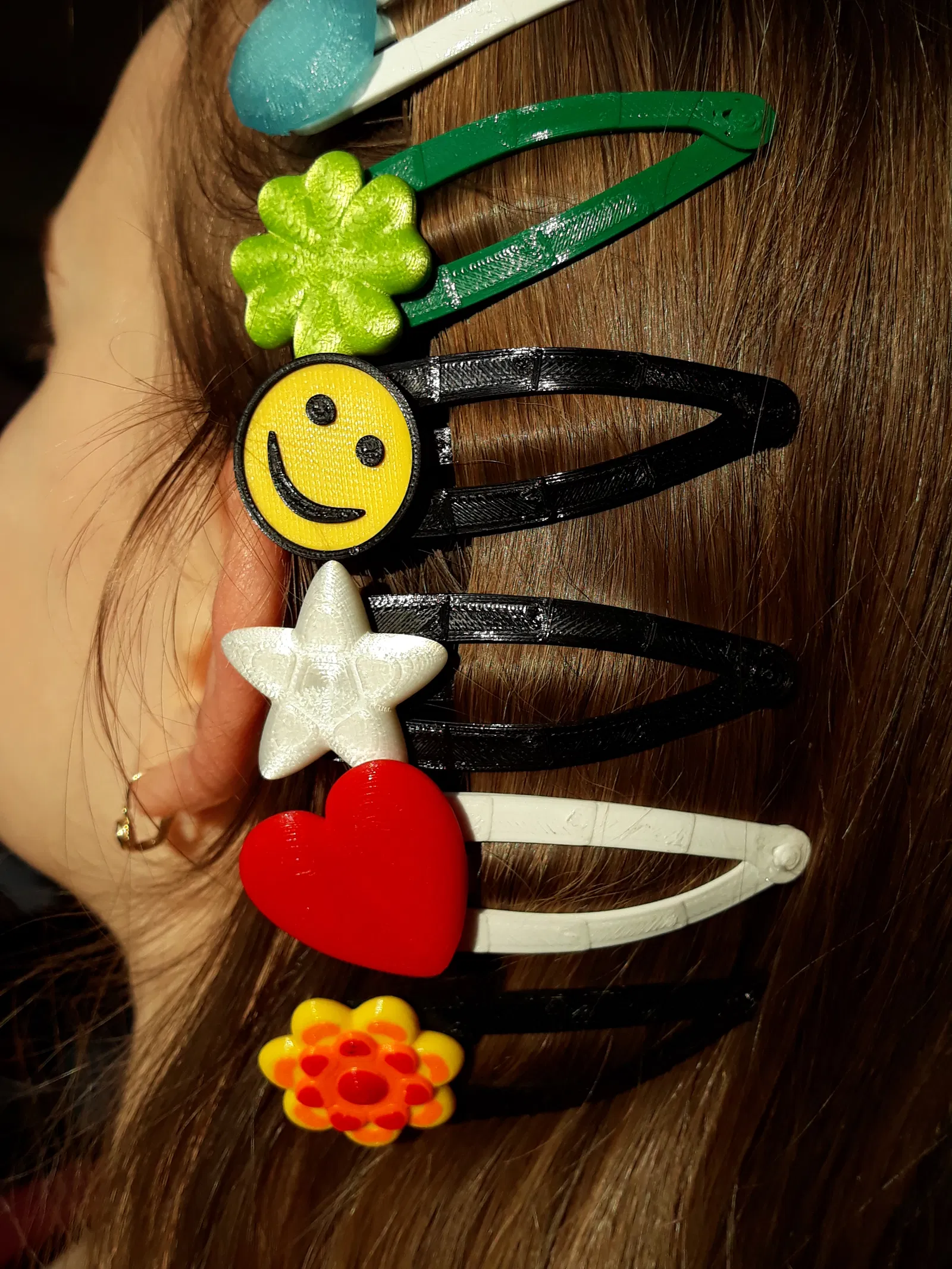

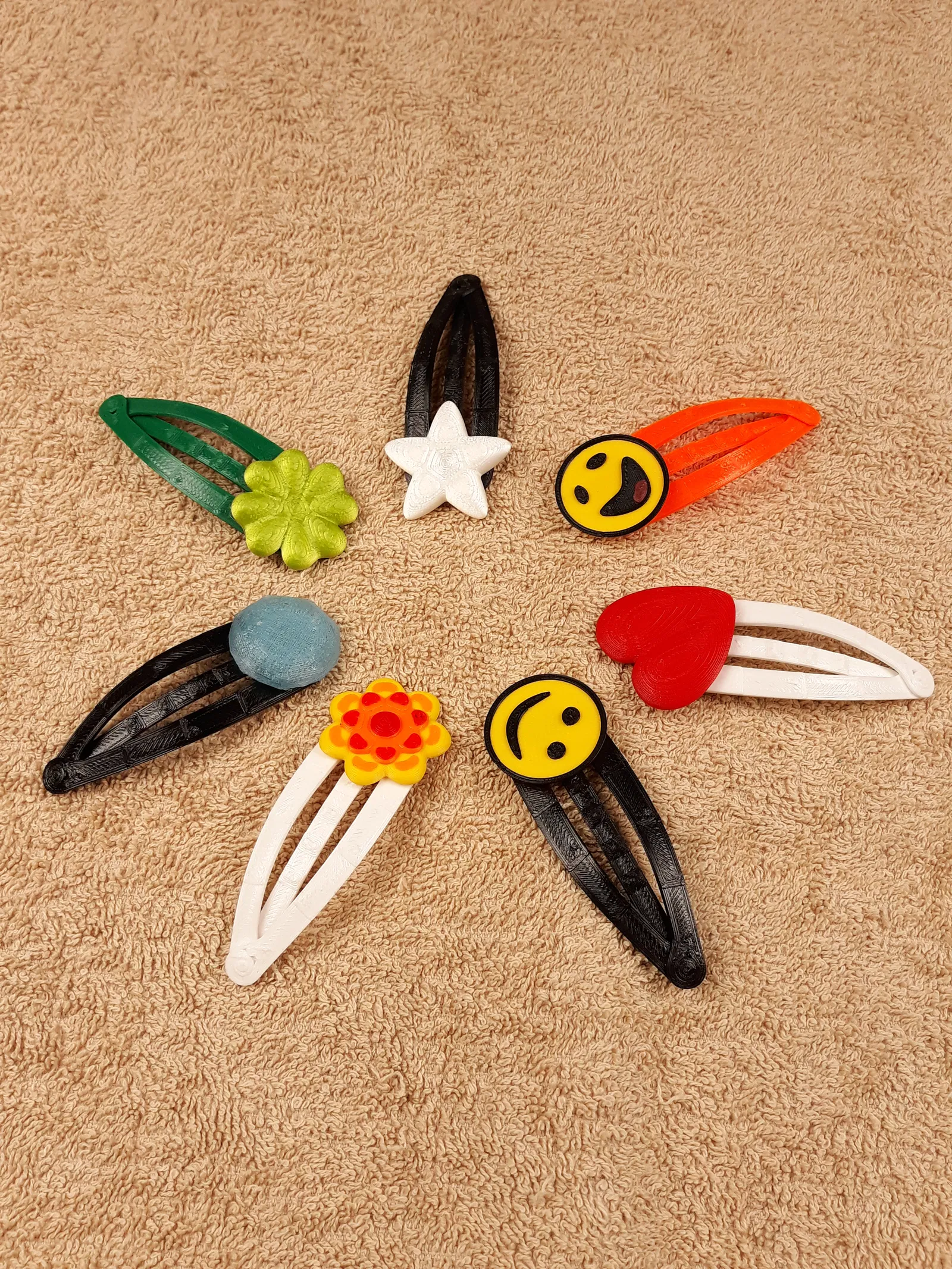

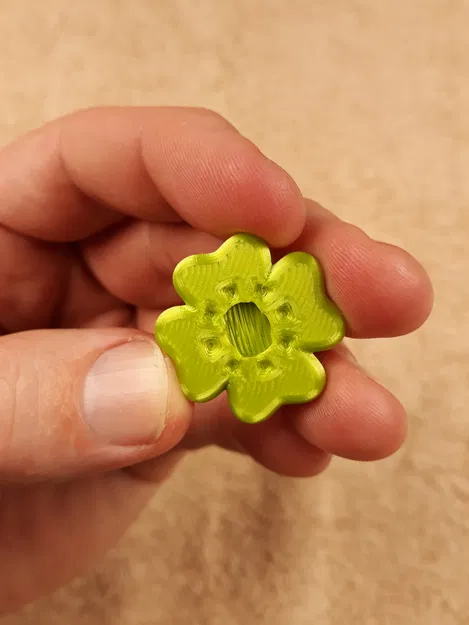

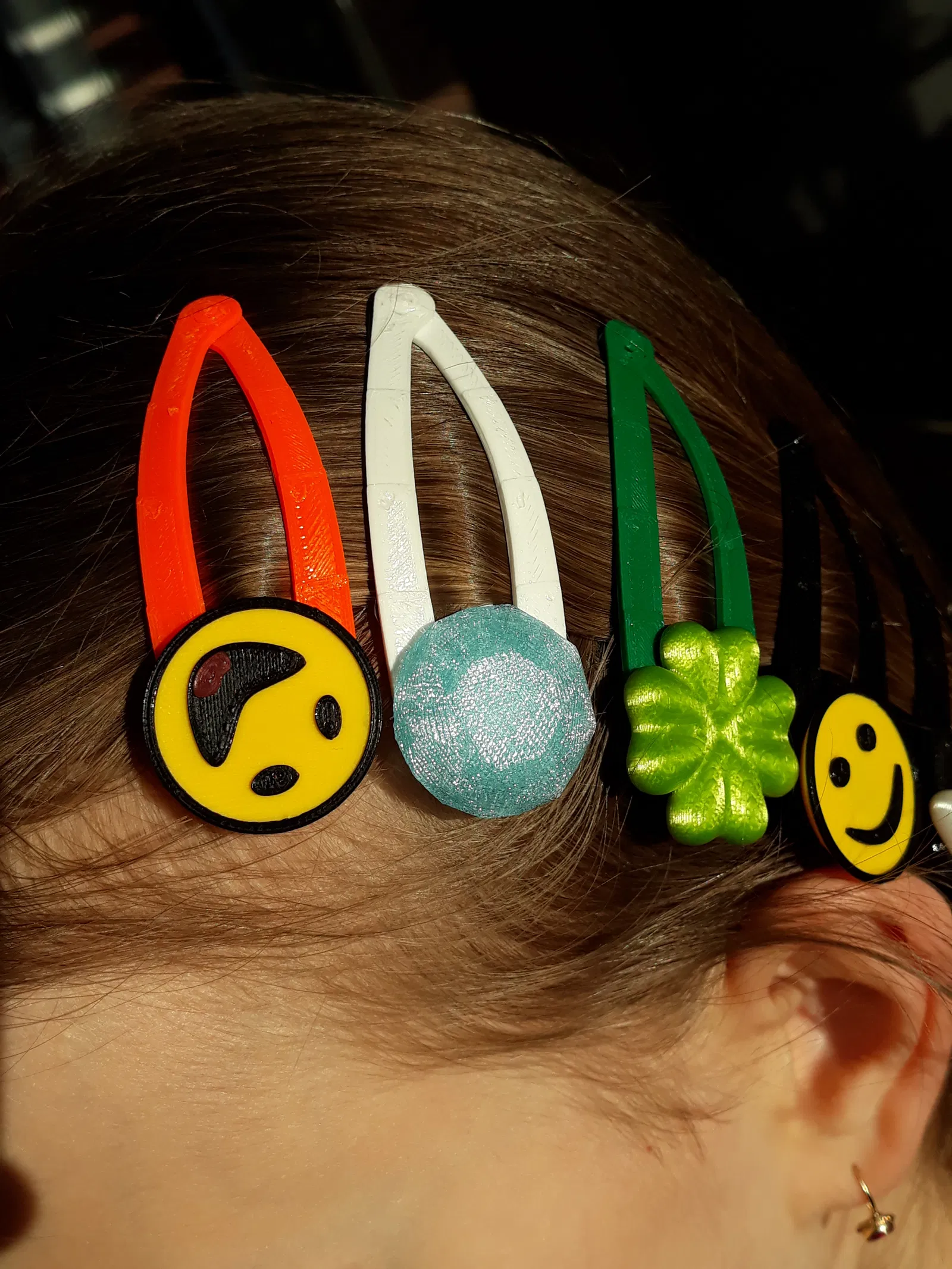

Bạn có thể gắn nhiều loại ornament ở đầu kẹp bằng ngàm bayonet. Một số ornament đã được chuẩn bị sẵn trong file như ngôi sao, trái tim, cỏ bốn lá, kim cương, bông hoa và mặt cười. Bạn có thể in chúng bằng PLA. Thử chơi color-change; ví dụ mấy mặt cười sẽ phụ thuộc vào việc đổi màu.

Ngoài ra bạn có thể tự làm ornament nếu bạn trừ (subtract) khối “bayonet_mount_neg_volume” (có sẵn trong file). Chỉ cần đặt bayonet mount volume thành negative volume trong slicer.
