Torsen Type 2 (model) – Mô hình vi sai Torsen Type II

Vi sai Torsen Type II

Trong lúc tìm hiểu nguyên lý của limited slip differential, mình tình cờ thấy vài ví dụ về phiên bản Torsen, cả type 1 lẫn type 2. Nhưng lại không thấy có model type 2 nào để nghịch thử (thú thật là mình cũng không tìm quá kỹ), nên mình tự làm một cái.

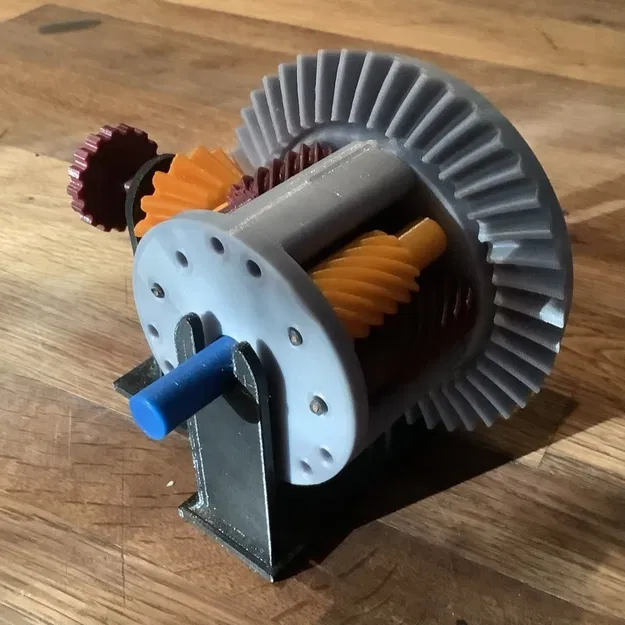

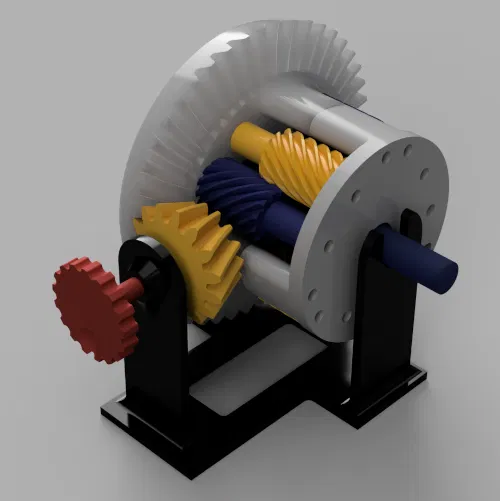

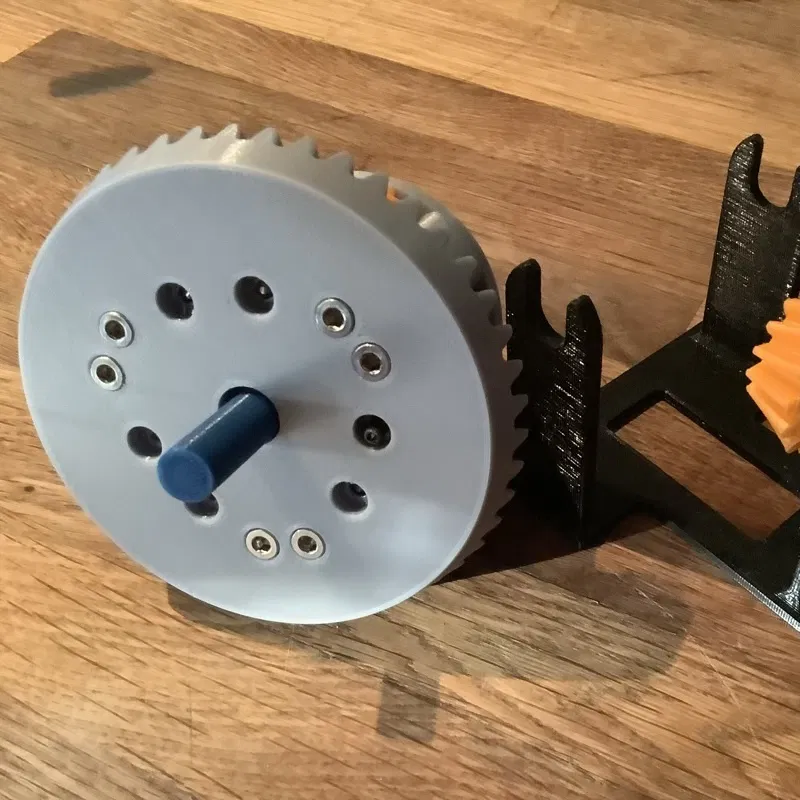

Đây là một bản demo hoạt động được, minh hoạ các nguyên lý đằng sau vi sai Torsen Type 2. Nó quá to để gắn vào xe mô hình (và cũng không có đầu ra thật để nối vào), nhưng để trên bàn nhìn cũng khá ngầu.

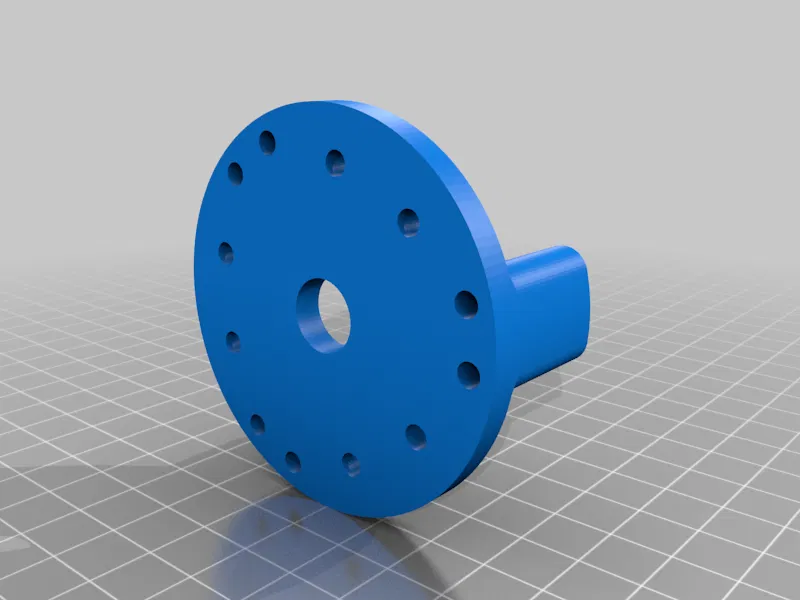

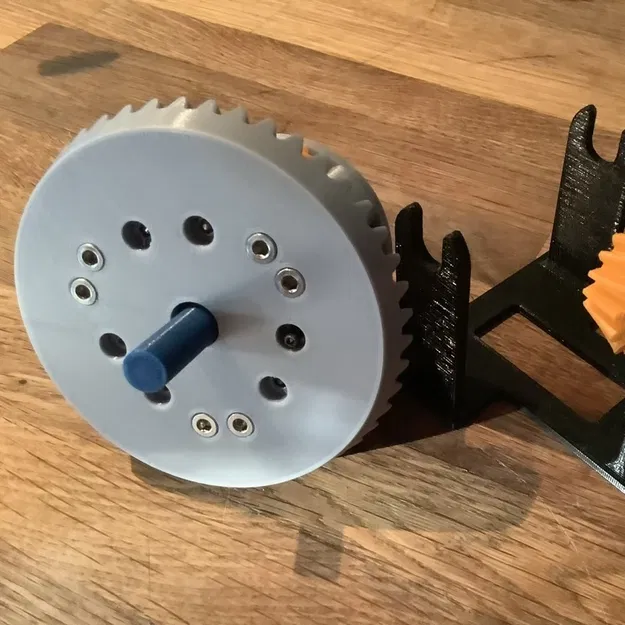

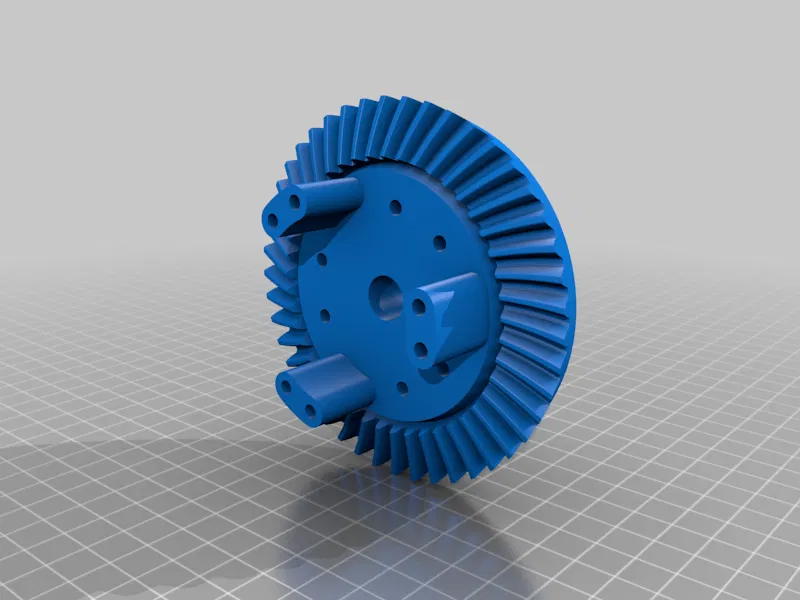

Các phần carrier được siết lại với nhau bằng bulông M4x35mm. Dùng tới sáu con thì chắc hơi dư, nhưng nhìn cân đối và đối xứng hơn.

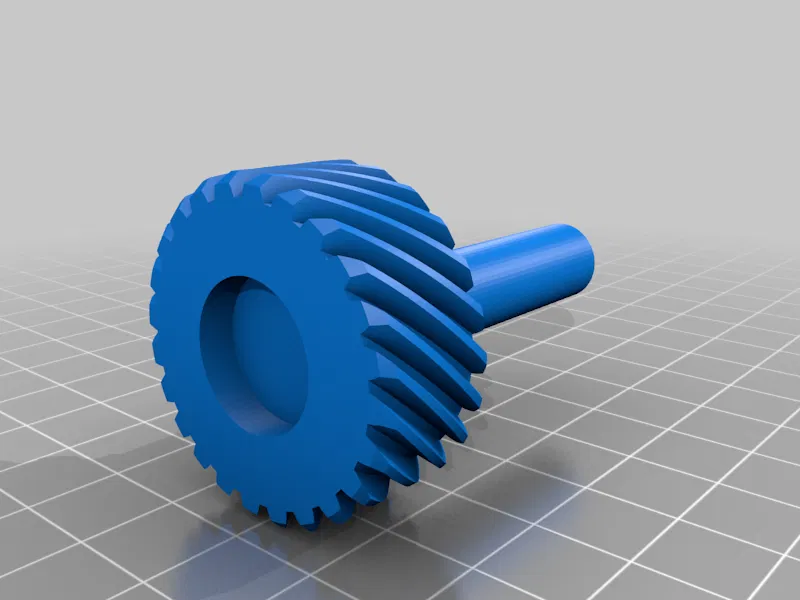

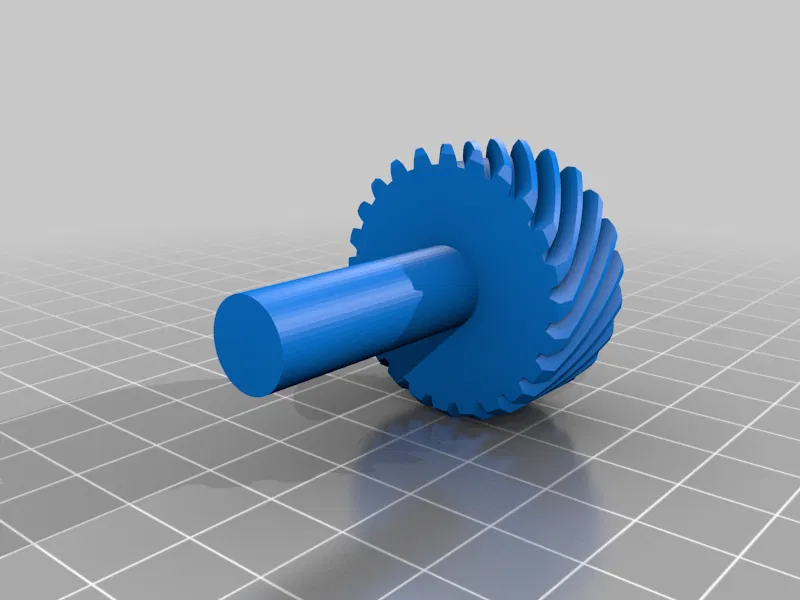

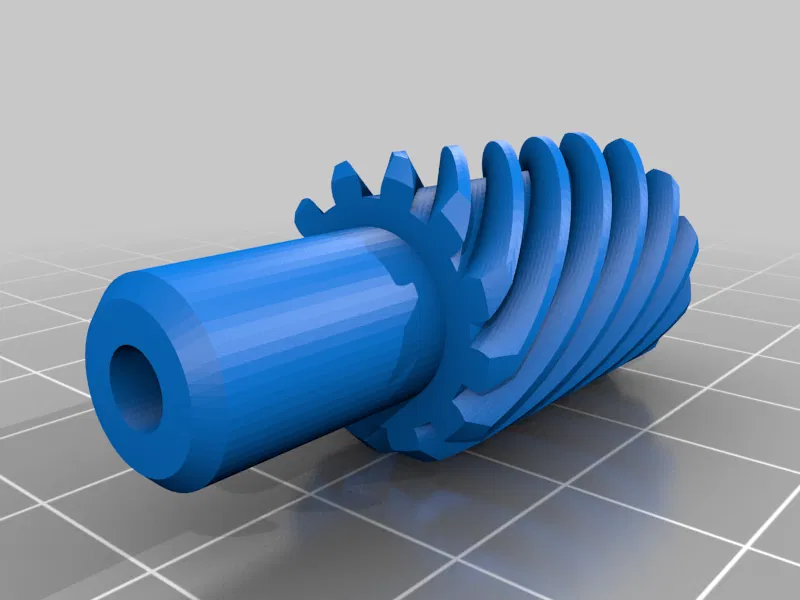

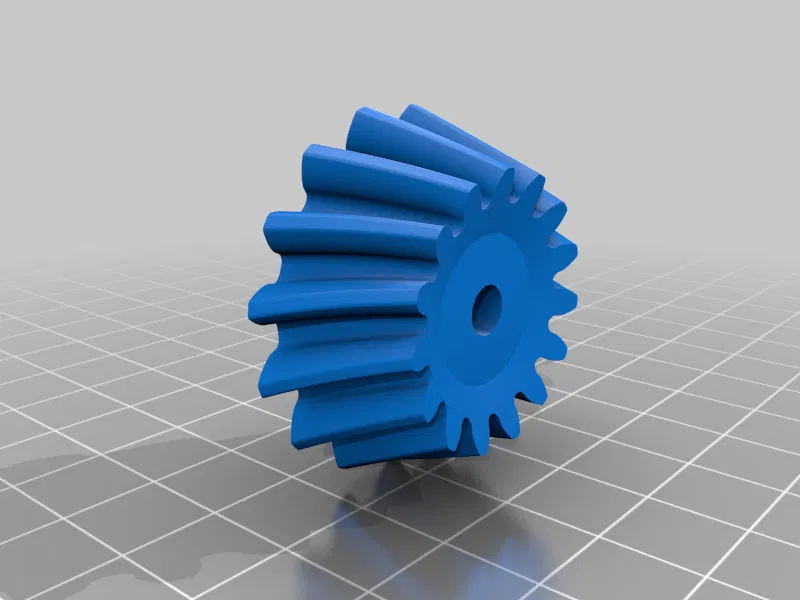

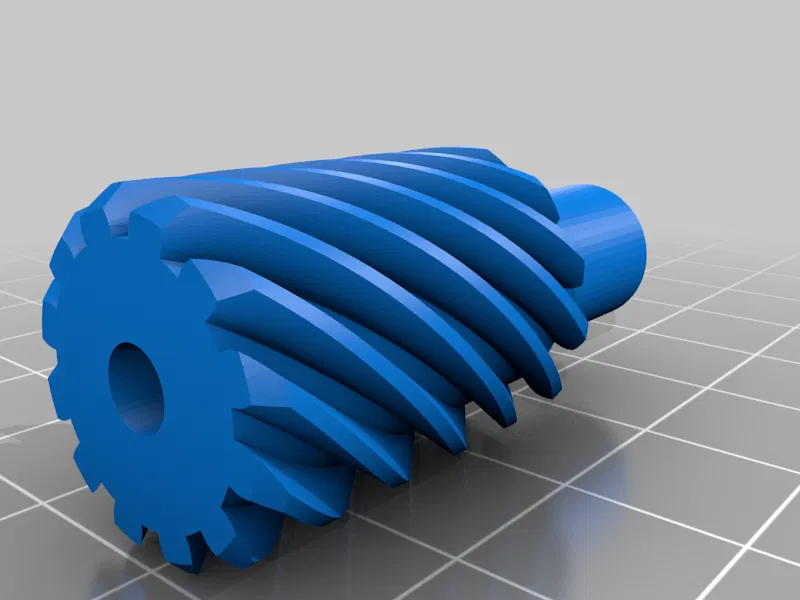

Lưu ý là các planetary gears có bản right và left, không thể tráo qua lại cho nhau. Output gears cũng vậy.

Các outer gears (thật ra thì không hẳn là planetary... dù cũng có thể coi như vậy nếu xem output gears là sun gears và bánh helical lớn là outer ring... nhưng chuyện đó là chủ đề khác...) hiện giờ chỉ quay trên một đoạn móc áo/dây kim loại, được cố định bằng keo. Khi có thời gian mình sẽ quay lại cải thiện chỗ này, nhất là nếu muốn scale xuống để dùng được thực tế. Hiện tại thì nó vẫn khá là “cồng kềnh”...

Mình có kèm file STEP phòng khi bạn muốn chỉnh sửa và biến nó thành phiên bản của riêng bạn.
