Bracket gắn Focus Boss II lên dovetail Losmandy D-Series (Mounting Bracket)

Overview

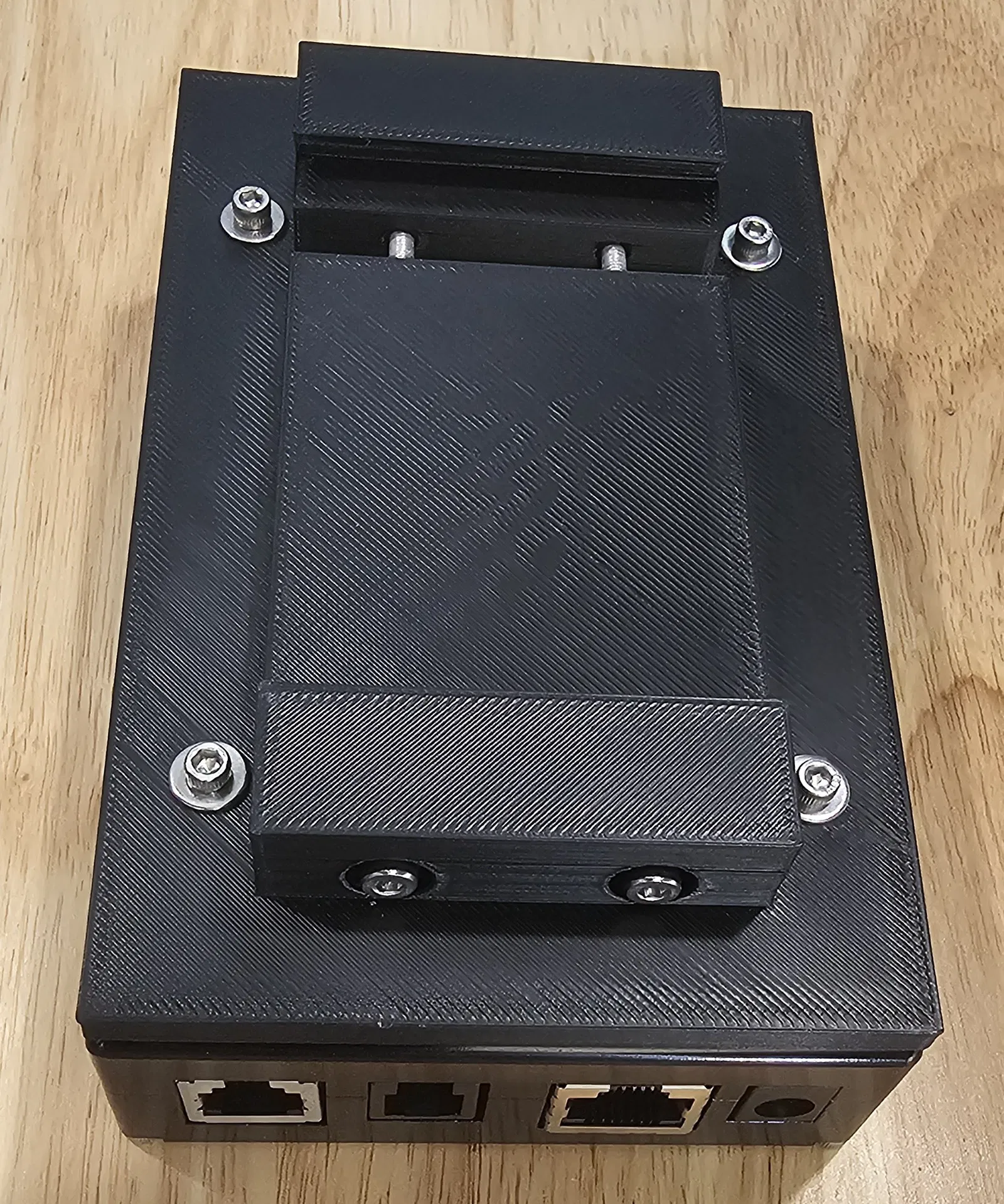

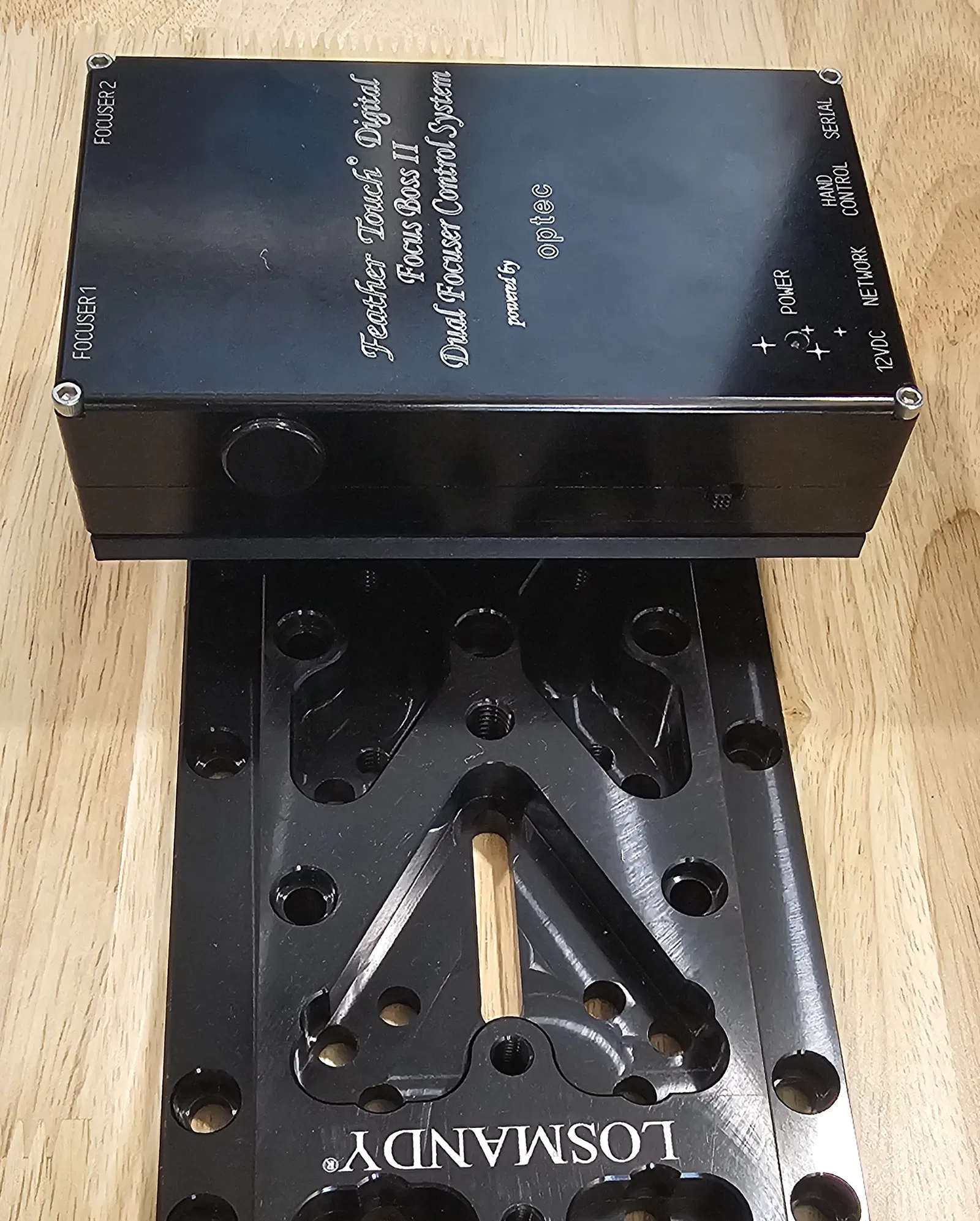

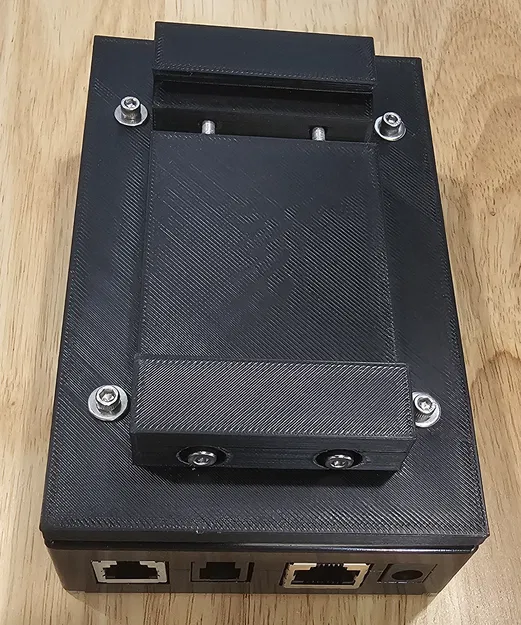

Thiết kế cho Starlight Instruments Focus Boss II của Optec. Có thể cũng dùng được với Optec FocusLynx nhưng mình không có để thử. Cái bracket này được thiết kế để gắn controller lên một thanh dovetail D-Series “bản rộng” (KHÔNG phải loại Vixen hẹp hơn).

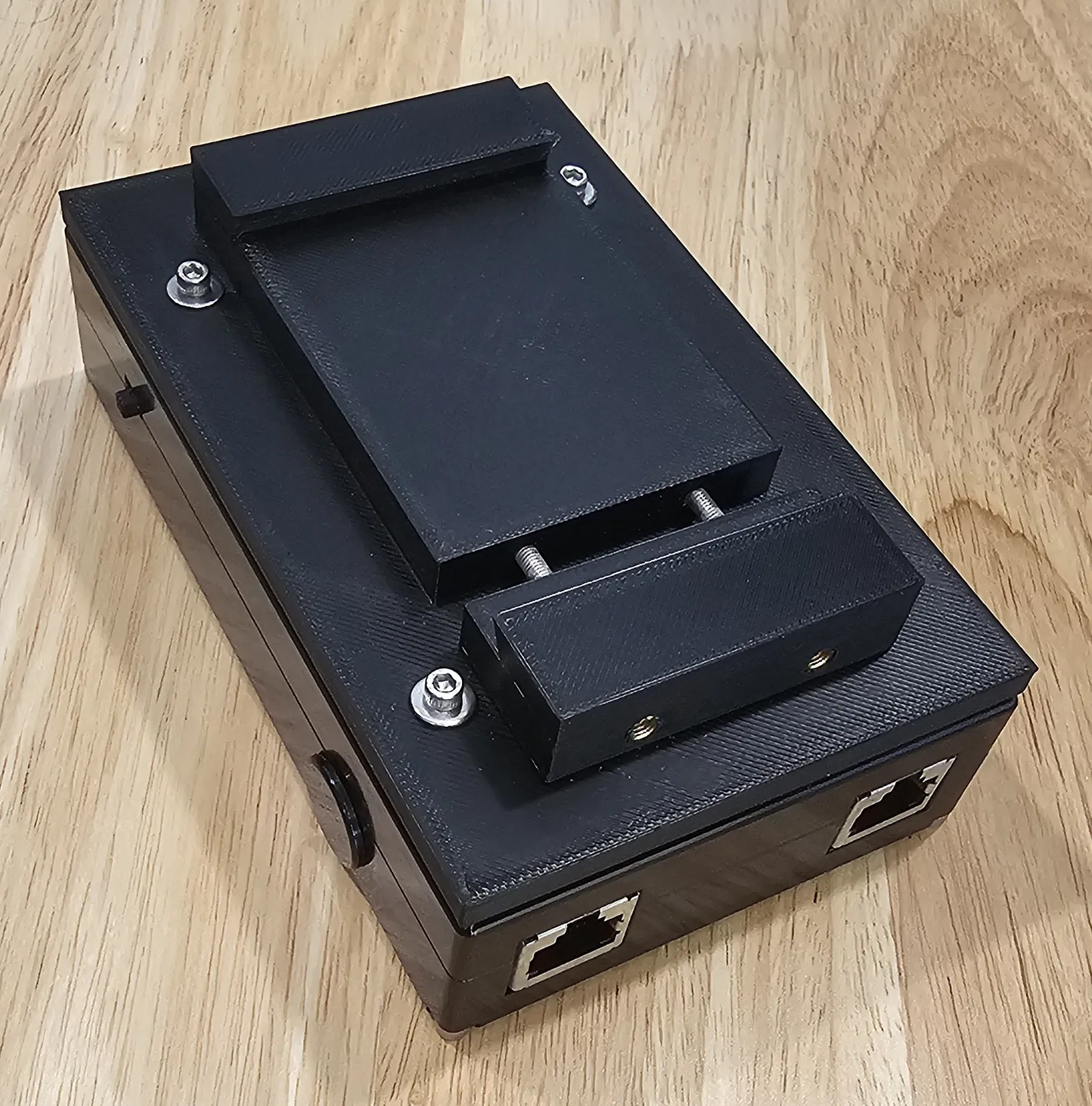

Đây là một mounting bracket rất chắc, rất cứng vững, và có thể là hơi “over-engineered”. Thiết kế low profile nên không tạo thêm chỗ để dây cáp bị vướng/móc.

Hardware Needed / BOM

2x ốc M3x100mm socket head cap screws
2x long đền phẳng M3, DIN 125A hoặc tương đương, đường kính ngoài 7mm
2x M3 heat set inserts
4x ốc #4-40 x 5/16" socket head cap screws, hoặc thật ra kiểu nào cũng được NGOẠI TRỪ flat head
4x long đền phẳng #4

Khuyến nghị dùng đồ inox (stainless steel) để hạn chế rỉ sét. Các long đền được chỉ định để tránh đầu ốc lún vào nhựa, từ đó giúp tổng thể cụm lắp ráp cứng vững hơn.

Print Settings

In 1 chi tiết A và 1 chi tiết B. Cần đủ cả hai.

Mình in bằng ABS với structural profile trong Prusa Slicer. Vertical shells 3, horizontal shells 4 hoặc 5, infill 15%. Các loại filament khác cũng dùng được, miễn là chịu được điều kiện môi trường hoạt động của kính thiên văn của bạn.

Assembly Instructions

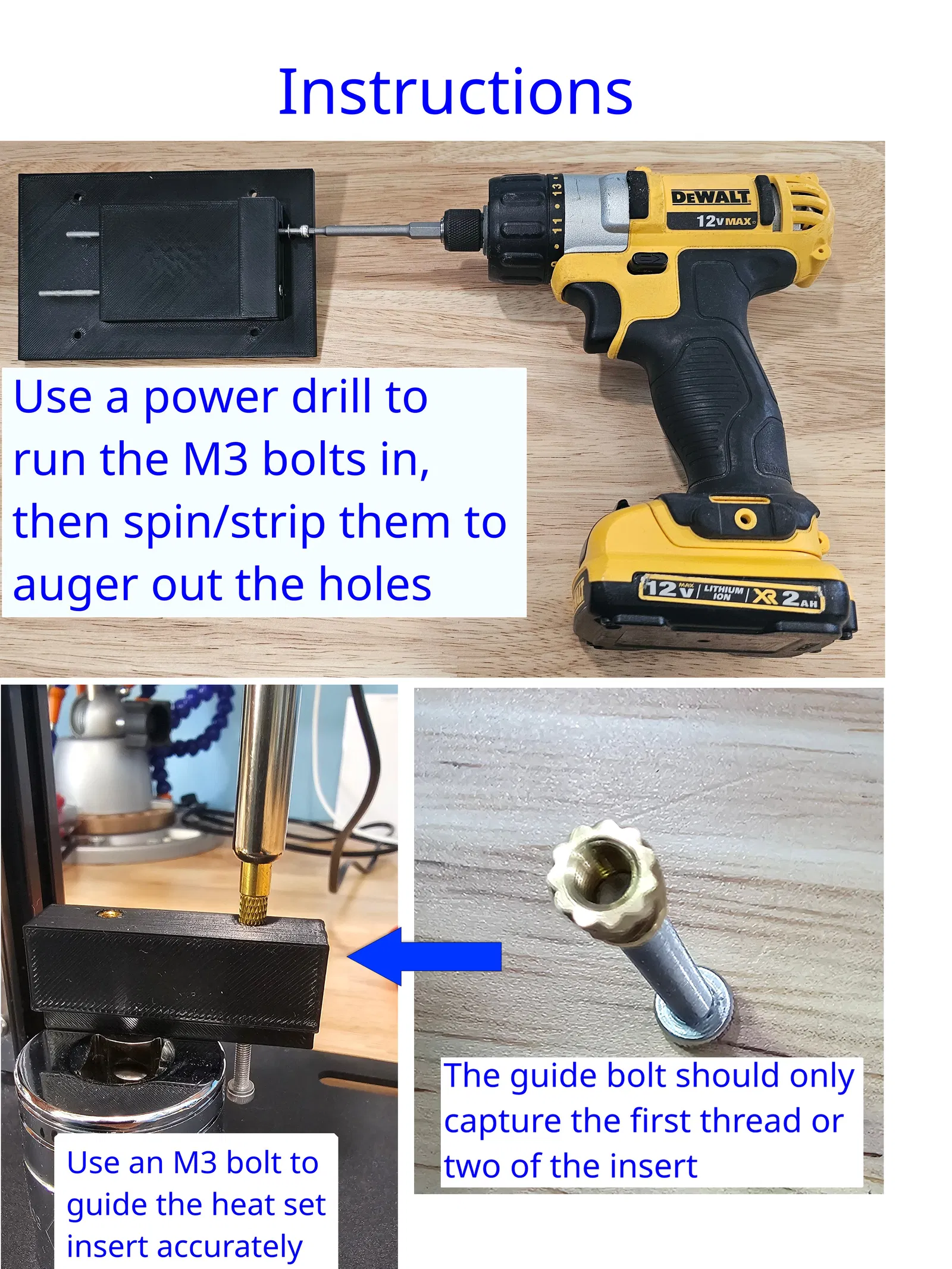

Dung sai lỗ cho ốc M3 khá khít để giữ cụm lắp ráp cứng. Ốc sẽ có xu hướng tự “ăn ren” vào lỗ hơn là trượt qua dễ dàng. Gợi ý của mình là dùng chính ren ốc để “khoan xoắn/tiện” nới lỗ: vặn ốc vào hết cỡ rồi tiếp tục xoay để nó tự cạo/nới lỗ. Mình dùng máy khoan và đầu lục giác để làm việc này. Sau đó, ốc M3 nên di chuyển tới lui bằng tay mà không có độ rơ, nhưng cũng không lỏng tới mức rơi ra. Dùng mũi khoan thường thì ít khi ra lỗ “chuẩn” bằng cách này, và cụm thành phẩm có thể không cứng bằng.

Vì dung sai khít, mình cũng dùng ốc để canh/dẫn hướng khi ép heat set insert. Chỉ cần vặn ốc vào mặt sau của insert đồng (brass insert), nhưng CHỈ 1–2 vòng ren. Không nên làm nóng cả cây ốc. Khi ép insert, nếu bạn đã “auger” lỗ đủ tốt thì insert sẽ đẩy ốc trồi ra phía bên kia. Mình làm thao tác này bằng heat set press với một con ốc M3 ngắn hơn mình có sẵn, và kê thêm riser block để chừa khoảng cho phần ốc thò ra phía dưới.

Các lỗ #4 để bắt controller thì sẽ khá chuẩn, nhưng nếu cần bạn có thể nới rộng bằng mũi khoan để phù hợp sai khác về khoảng cách lỗ. Long đền #4 sẽ dễ dàng che các lỗ hơi lớn hơn và giúp ốc #4 siết chặt chắc chắn.

Final Thoughts

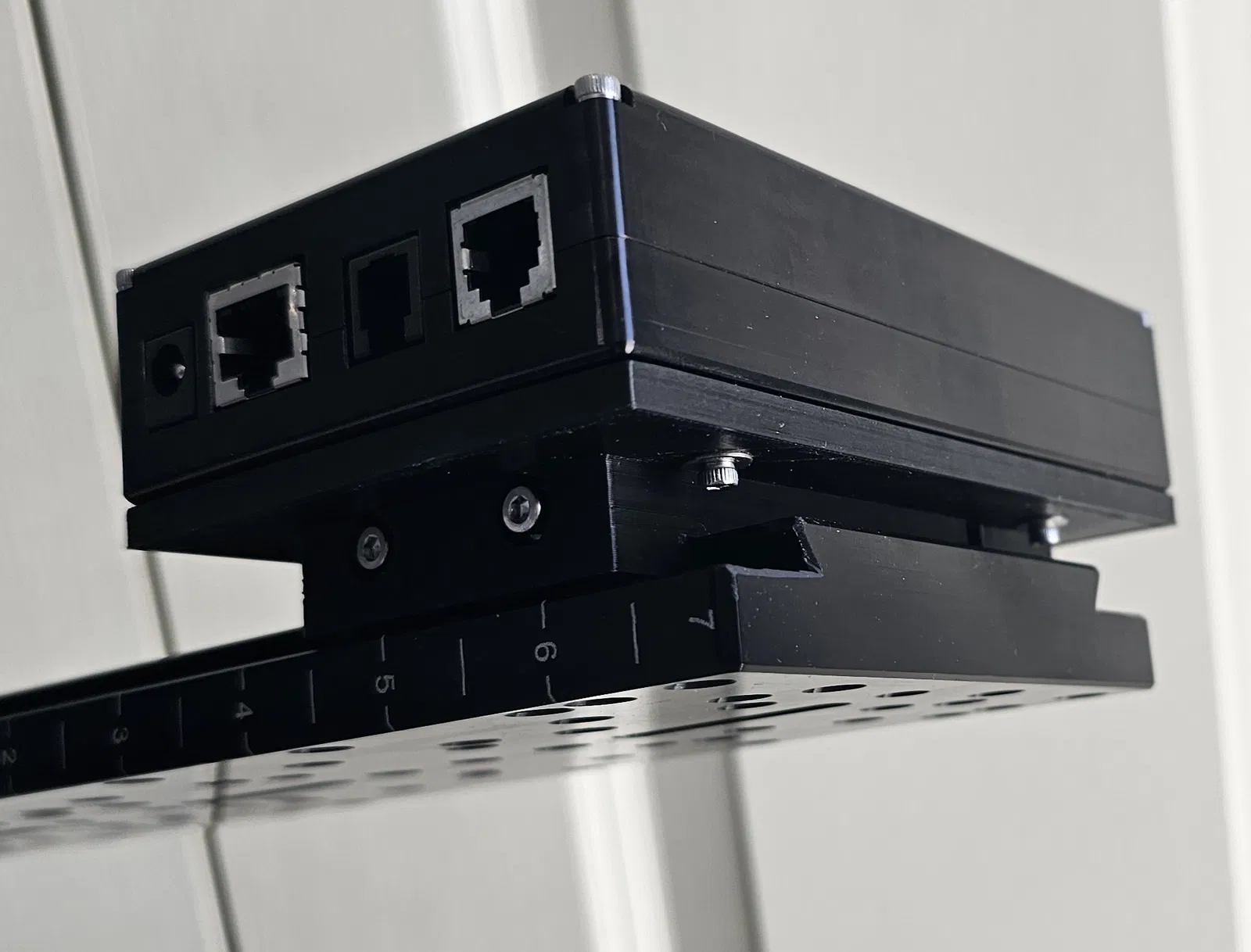

Mục tiêu chính của mình là đảm bảo cơ cấu kẹp thật chắc, không có nguy cơ tuột rơi, và không bị lạch cạch hay rung khi quay/di chuyển (slewing) hoặc gặp gió. Vì vậy, chi tiết này hoạt động rất tốt với mình: bất ngờ là nó rất khỏe và rất cứng. Đến mức mình còn thiết kế thêm vài cái khác cho các thiết bị của mình. Dáng low profile giúp đặt được dưới focuser ở những chỗ mà các bracket khác bị vướng khoảng hở.

Ốc M3x100mm là một lựa chọn khá “lạ”. Có thể không phải món có sẵn với đa số anh em maker, nhưng mua online thì khá dễ và giá hợp lý. Mình không muốn cơ cấu kẹp tạo lực kéo làm tách các layer lines, và mình nghĩ thiết kế này xử lý điểm đó rất ổn. Nó đặt phần lớn chi tiết ở trạng thái chịu nén (compression). Các con ốc cũng đóng vai trò như phần kết cấu gia cường bên trong cho cả cụm lắp ráp.
