Bộ nguồn server HP 13.8V 750W

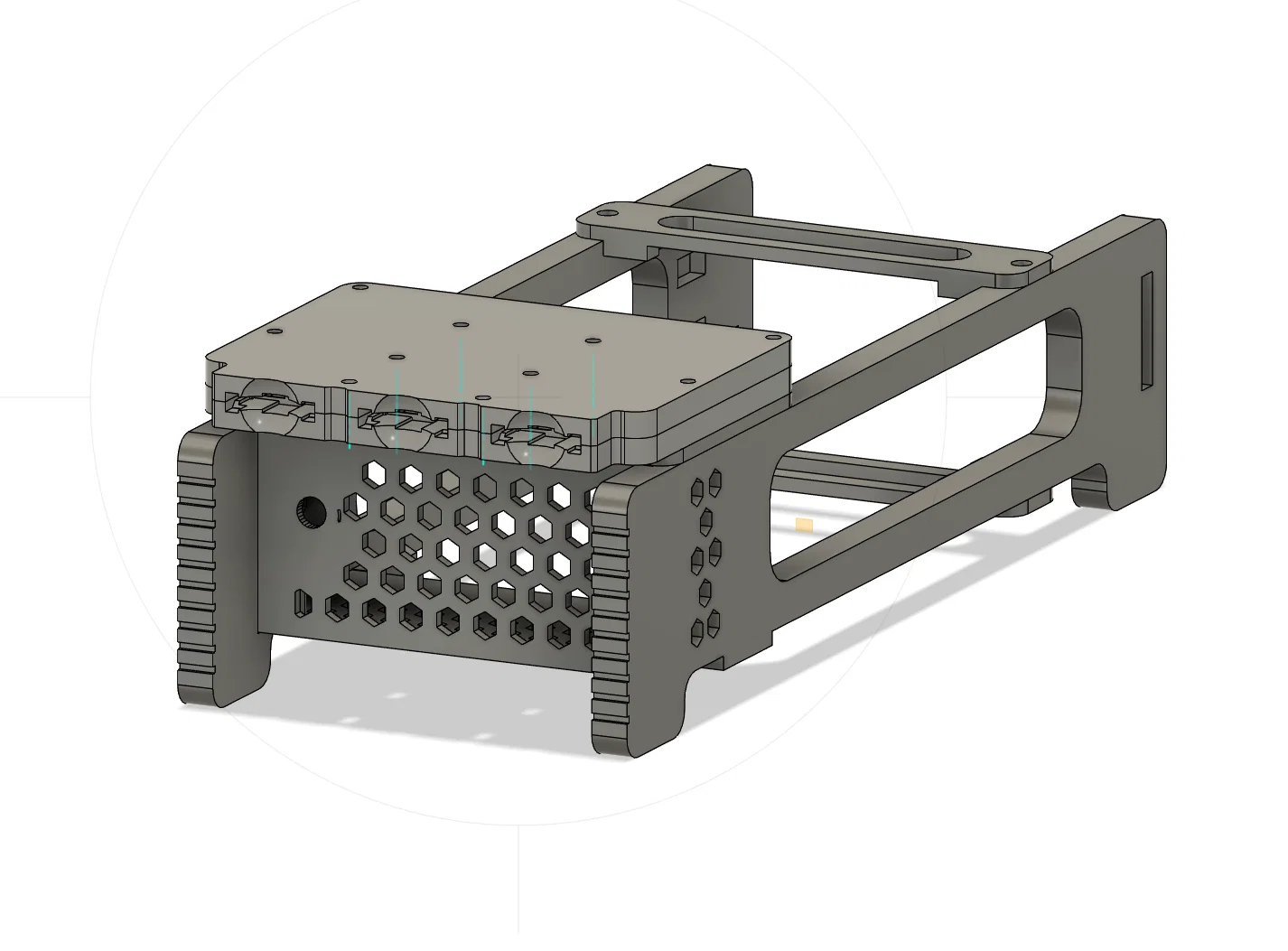

Mẫu này được thiết kế để in bằng PETG hoặc ABS và dùng để chuyển các bộ nguồn quick swap Hewlett Packard giá rẻ thành bộ nguồn 13.8V dùng được cho máy bộ đàm ham radio và các thiết bị điện tử tương tự.

Mình mua bộ nguồn HSTNS-PL18 của mình chỉ 14 USD trên eBay (đã gồm ship). Đây là loại nguồn được làm rất chắc chắn, ổn áp rất tốt và có bảo vệ over voltage; nếu mua mới một bộ có chất lượng linh kiện/mạch tương đương thì có thể tốn vài trăm đô. Nhưng loại này lại dễ kiếm và rẻ vì các đơn vị vận hành mainframe/server thường chủ động thay thế trước khi hết vòng đời để tránh rủi ro hỏng hóc gây down server hoặc mất dữ liệu. Theo mình hiểu thì có vài model nguồn khác cũng lắp vừa cùng vị trí, nhưng mình chỉ dùng HSTNS-PL18.

Những bộ nguồn này cần một mod nhỏ: tháo và nối tắt (bridged) các pad của một SMT resistor, và gắn thêm một switch giữa hai pad—phần này có link trong trang Hackster gốc. Cảnh báo: nếu bạn không thật sự biết mình đang làm gì thì đừng làm bước này. Tụ điện có thể rất nguy hiểm ngay cả khi đã rút điện; tự mở vỏ bộ nguồn là tự chịu rủi ro. Mình sẽ không hướng dẫn cầm tay chỉ việc phần này.

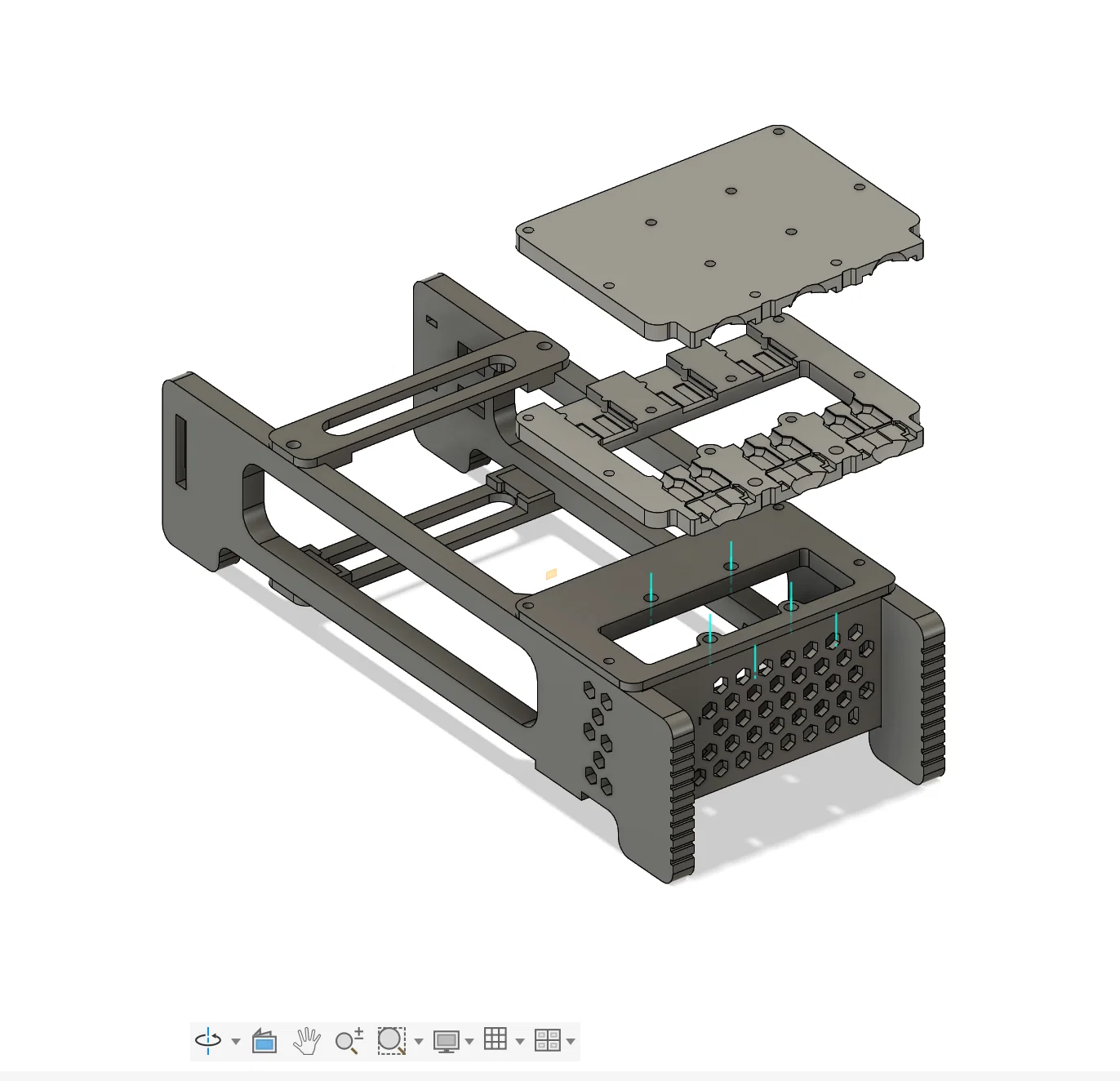

Phiên bản của mình dùng M3 heat inserts để lắp ráp phần lớn, kèm theo một mớ ốc đầu tròn (button head) M3x8, M3x10, M3x16 và M3x20 có sẵn, cộng thêm vài con tán M3 và long đền. Ngoài việc chỉ dùng vài dây rút để giữ, mình còn làm kẹp chéo (cross clamps) đúng nghĩa ở cả trên và dưới. Dây rút ở phía sau mỗi bên vẫn cần, nhưng chỉ để giữ không cho trượt tới/lui. Chỗ nào lỗ 4.4mm thì gắn heat insert: mỗi rail có 4 cái, mặt sau của front panel có 2 cái và phần top của front panel có 4 cái. ruthex M3 Threaded Inserts VORON - 100 Pieces RX-M3x5x4 Brass Heat Set Insert for Plastic Parts - Metric knurled Nuts - Insert by Heat into 3D Printing Components: Amazon.com: Tools & Home Improvement

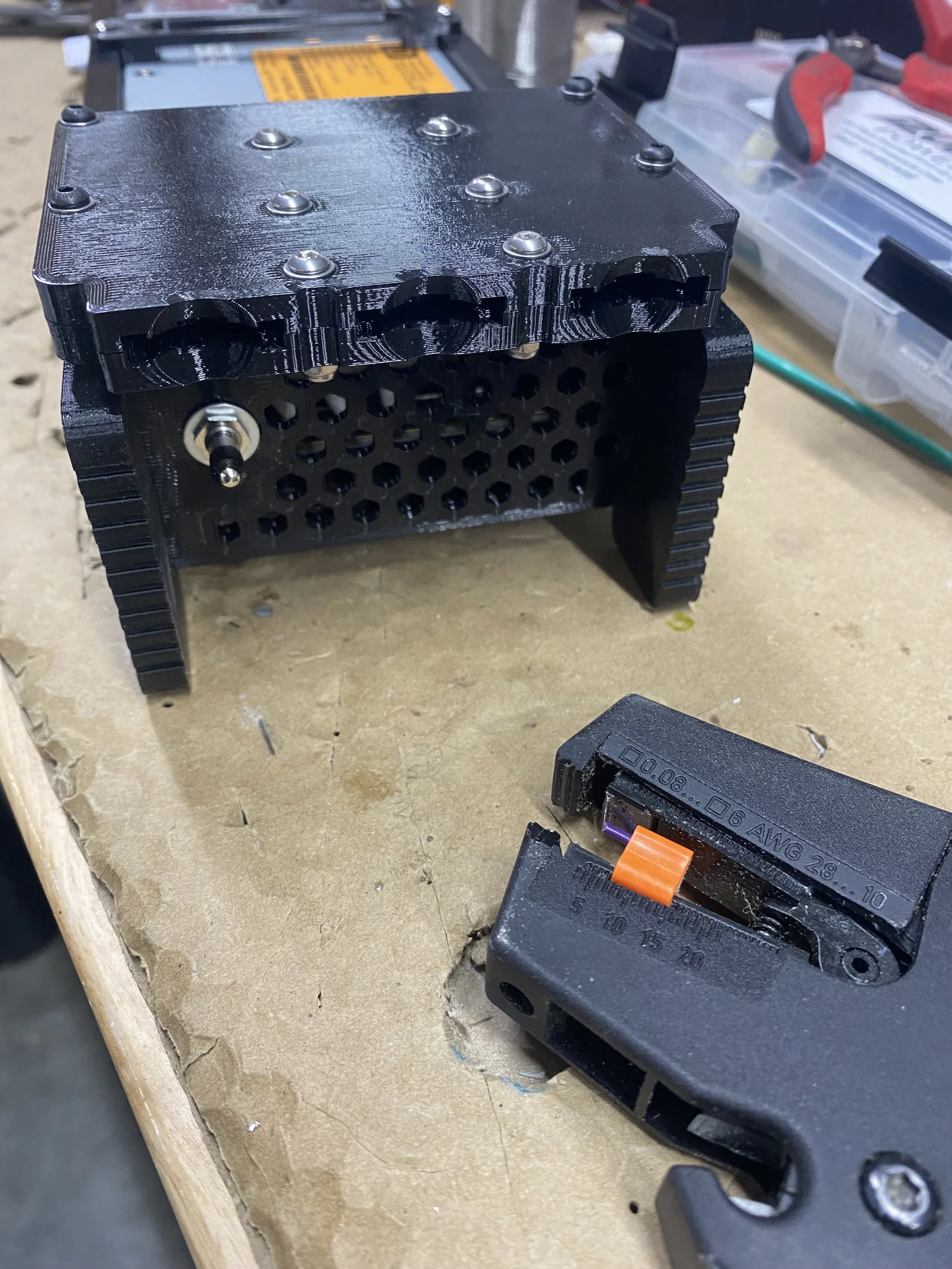

Mình dùng một micro switch 1/4", loại của mình là locking, đi dây 20 gauge và có luồn vài đoạn ống co nhiệt nhỏ lên các chân tiếp điểm của switch để nó không thể chạm vào vỏ kim loại của bộ nguồn. Mình dùng switch NKK M-2011 vì chất lượng rất cao, nhưng bất kỳ công tắc on/off 1/4" micro toggle switch nào vừa là được. Không có dòng tải chạy qua nó; nó chỉ nối tắt hai pad trên PSU để PSU khởi động và xuất điện ra các pad +/- ở mặt trước.

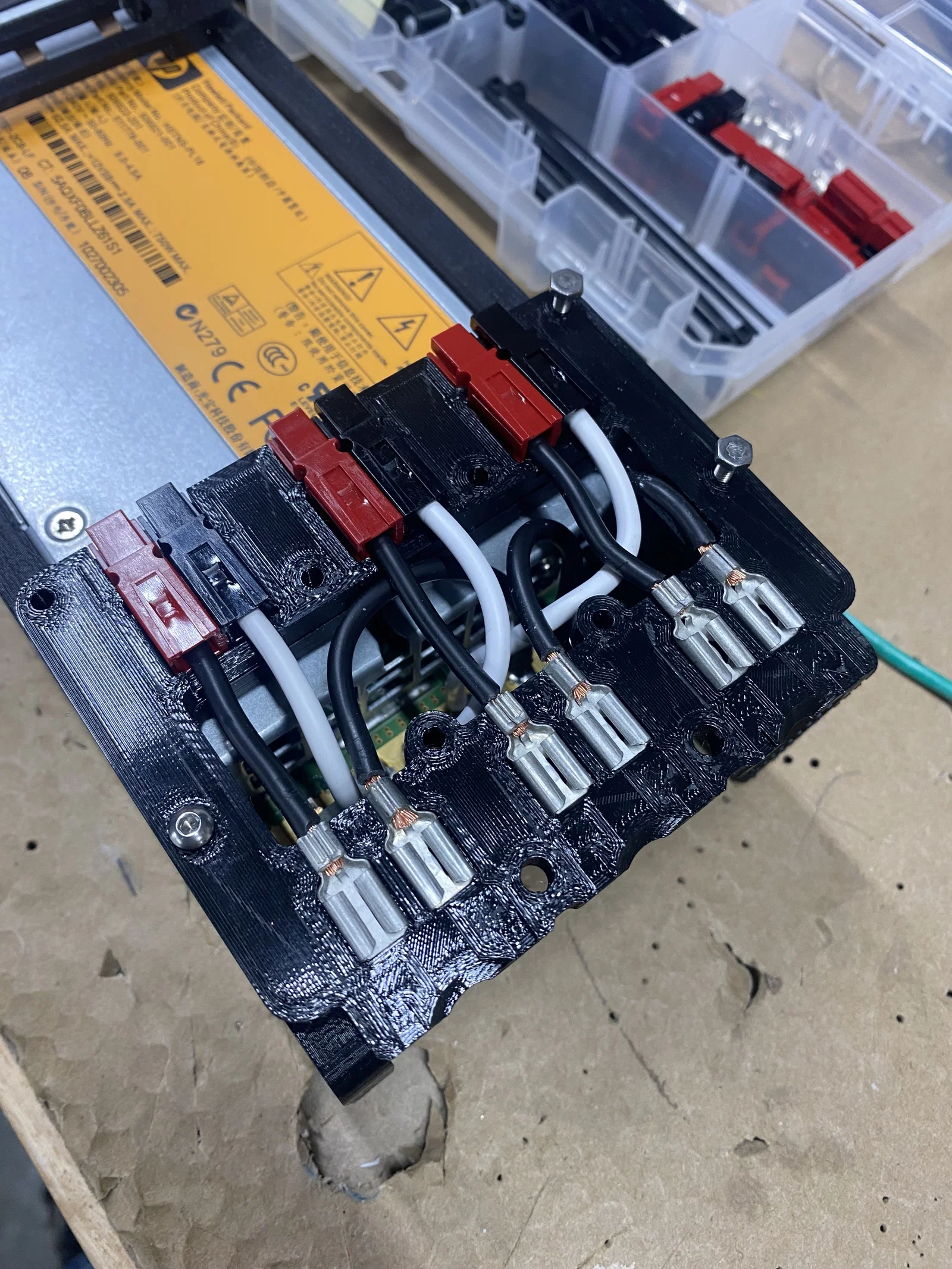

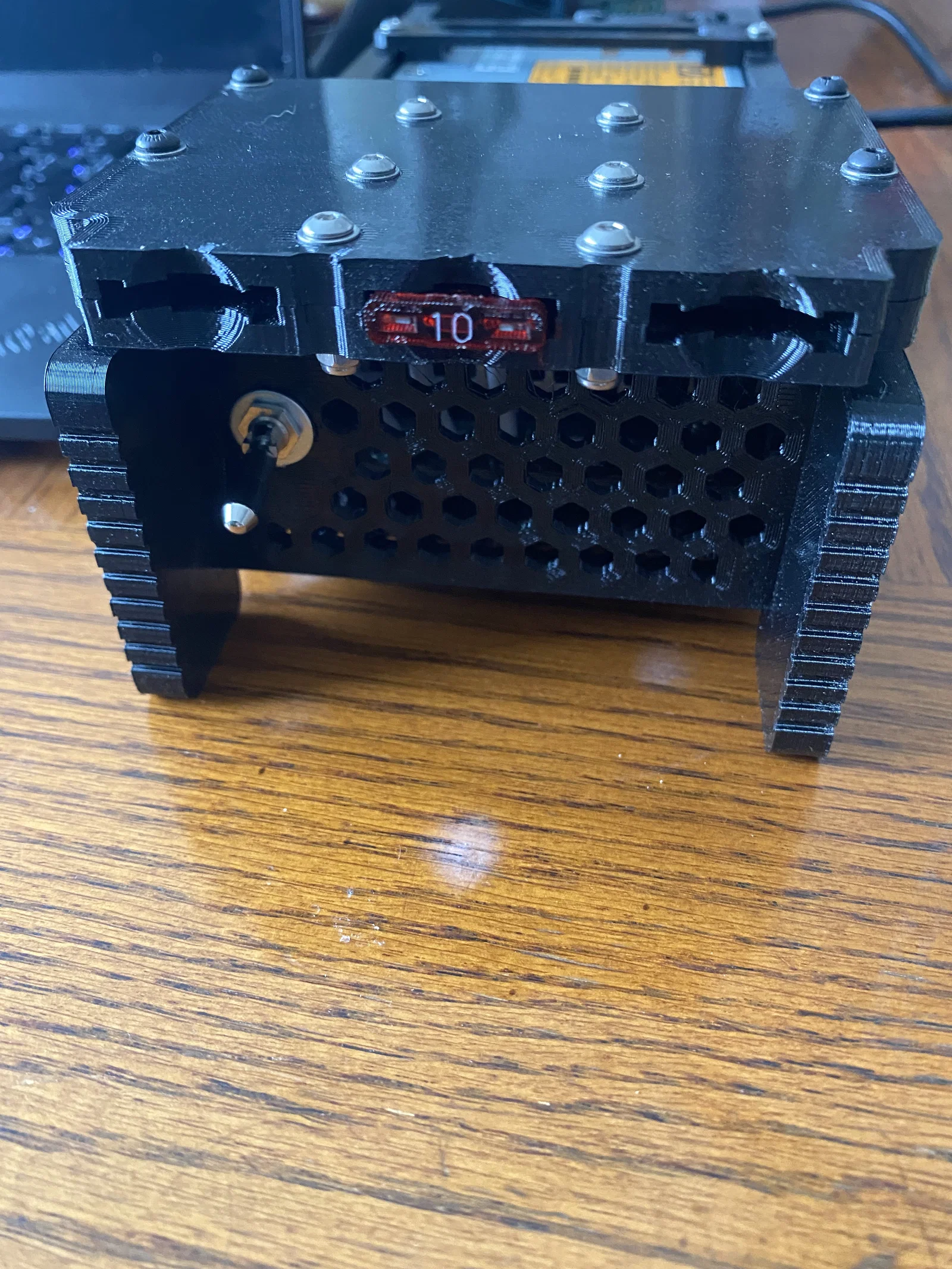

Hiển nhiên là dùng cầu chì ATC theo mức amper mong muốn. Mình dùng cos cài (female spade terminal) Thomas and Betts cho dây 14–16 gauge, tháo bỏ phần cổ nhựa cách điện, và dùng kìm bấm cos loại tốt (uninsulated terminal crimper) có khuôn (die) chuẩn—không dùng mấy loại kìm rẻ dập thép mỏng vì nó chỉ “nghiền” cos chứ không tạo mối bấm đúng. Mình có phải chỉnh nhẹ cos sau khi bấm vì chỗ gài vào khá khít. Độ khít này là cần thiết để giữ cos đúng vị trí, đảm bảo tiếp xúc chuẩn với cầu chì cắm vào cặp cos đó. Mình đã redesign tới 10 lần để mọi thứ vừa khít; nếu bạn dùng linh kiện khác có thể sẽ cần sửa nhẹ bằng dũa kim (needle file) hoặc đục mini nhỏ và bén.

Mình dùng dây đồng mềm nhiều sợi (fine stranded) cỡ 14 gauge. Mình khuyên dùng cỡ này để chịu được khoảng 15A mỗi mạch.

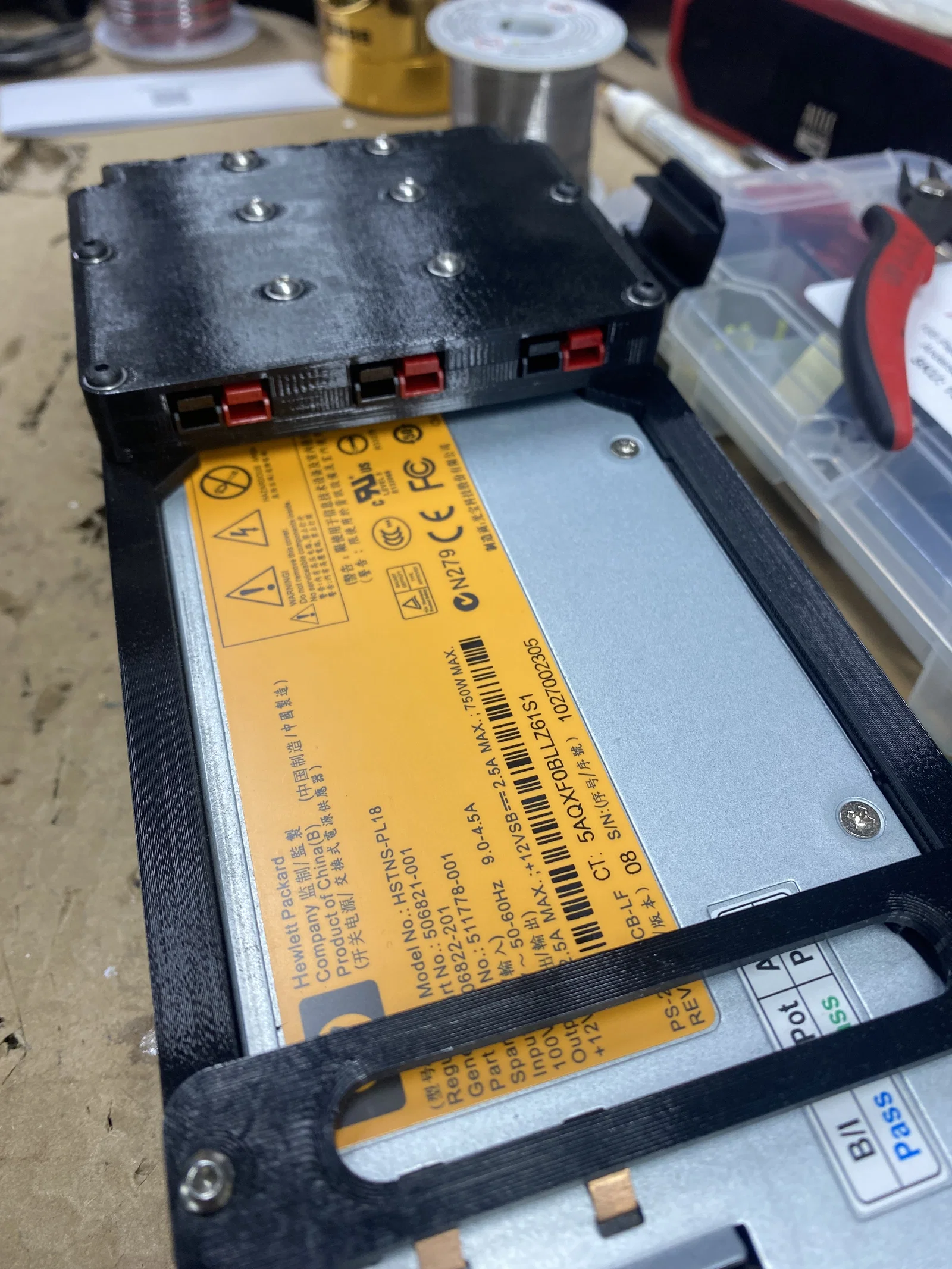

Các power pole connector được xoay hướng ra phía sau ở cụm cầu chì trên. Mình không thích kiểu terminal hướng ra trước vì dây sẽ thòng ra phía trước kệ bàn. Mình dùng Anderson Powerpole chính hãng và thiết kế này canh vừa khít cho loại đó; mình không chắc hàng knockoff có vừa không. Tất cả máy của mình đều đặt connector ở phía sau. Mình dùng terminal loại 30A.
