608 Bearing - Planetary Herringbone - print in place

Xin chào từ Canada!

?share=copy&fl=sv&fe=ci

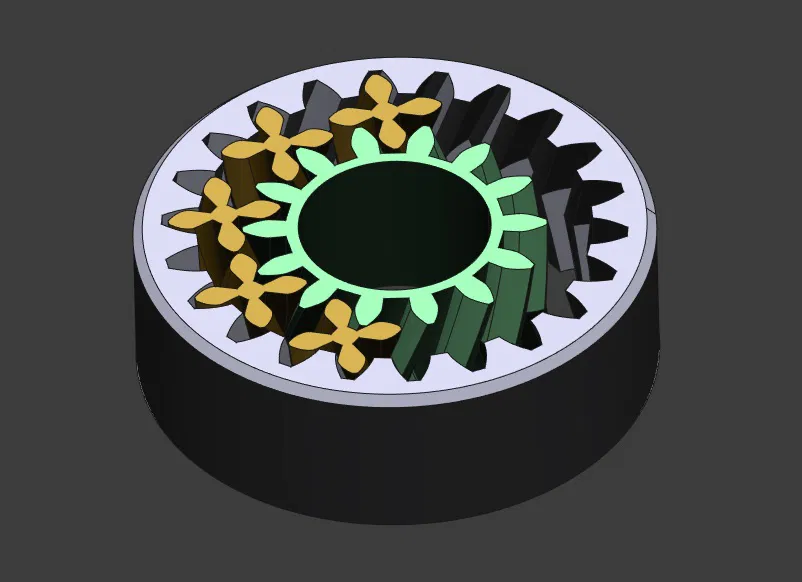

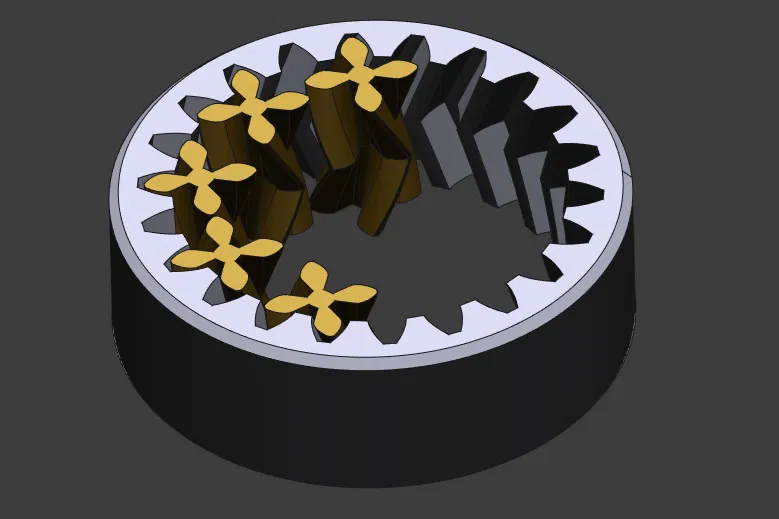

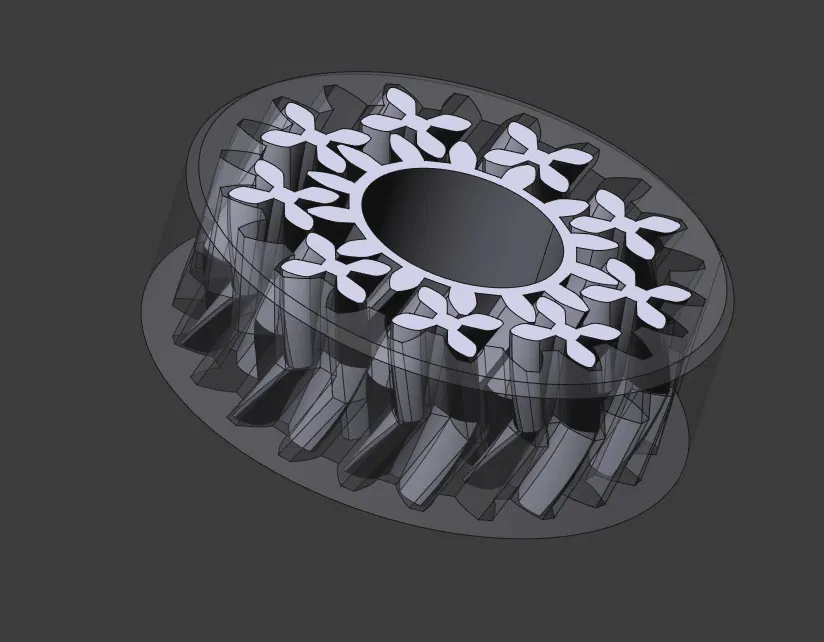

Mình quyết định thử làm một cái bearing print in place theo kiểu planetary gear và dùng răng herringbone để tăng độ ổn định. Đây là thành phẩm cuối cùng, và mình vui là nó đáp ứng đúng nhu cầu của mình. Một bộ herringbone planetary gear sẽ có lực cản cao hơn so với bearing thông thường, và cũng ồn hơn một chút.

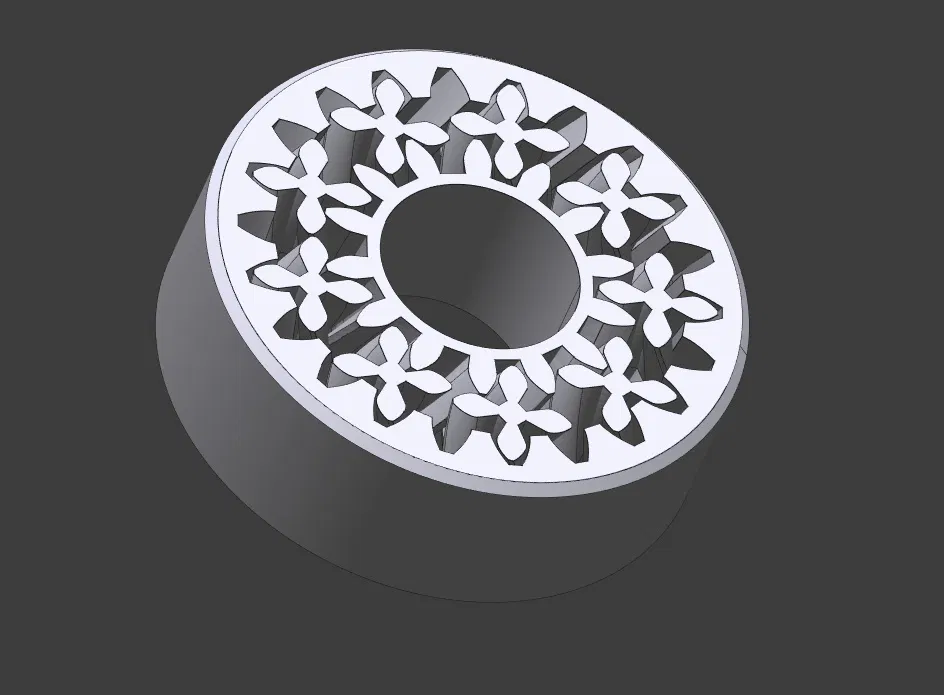

Kích thước 608 bearing – 22mm OD x 8mm ID x 7mm chiều cao.

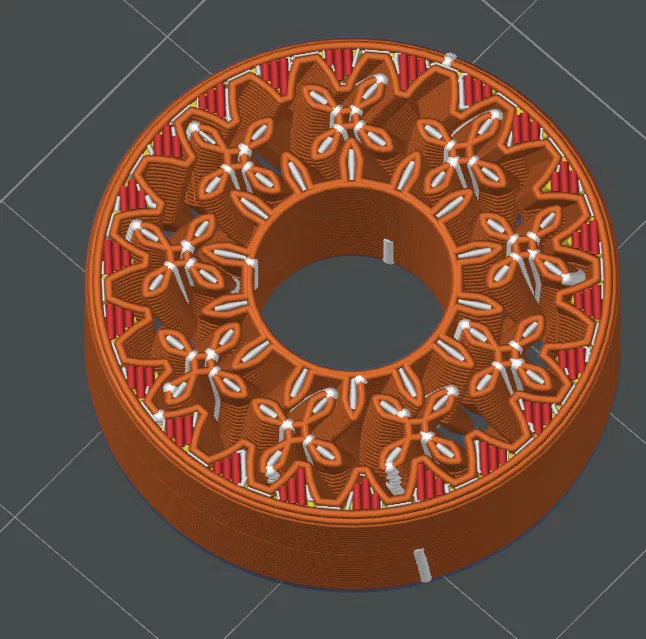

Mình đã in thành công với nozzle 0.4mm, layer height 0.2mm, và 15% infill (dù vậy 2 walls khiến nó về cơ bản gần như 100% đặc). Thiết lập duy nhất bạn có thể cần chỉnh là “slice gap closing radius” nếu slicer của bạn đang dính các phần lại với nhau (hãy kiểm tra preview để chắc chắn các phần thật sự tách rời ở những lớp trên cùng và dưới cùng). Khi slicer của mình nối dính sai, mình thấy cần đổi slice gap closing radius xuống 0.001mm, và sau đó thì không gặp vấn đề nữa.

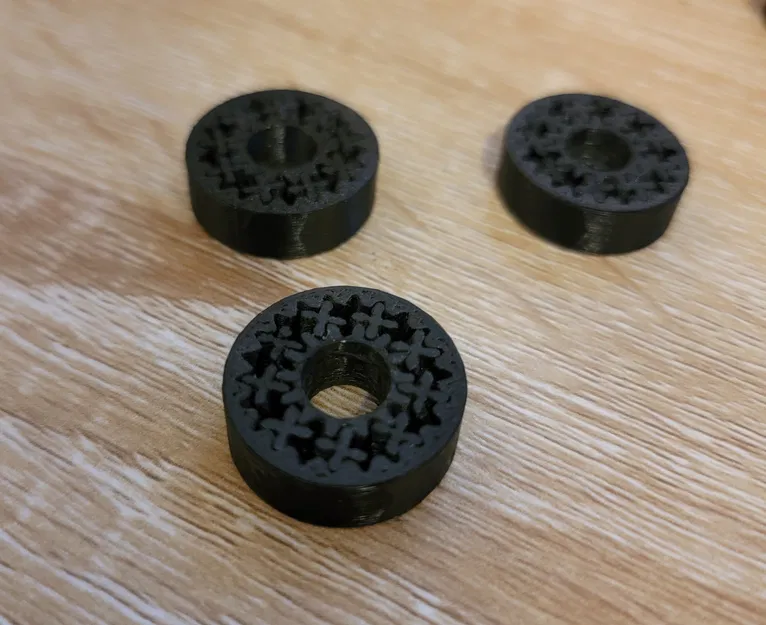

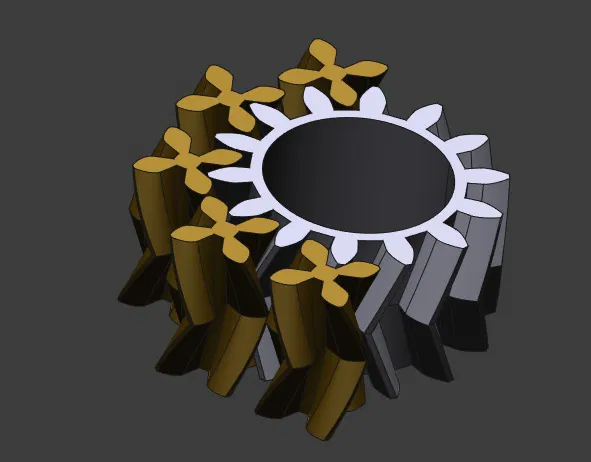

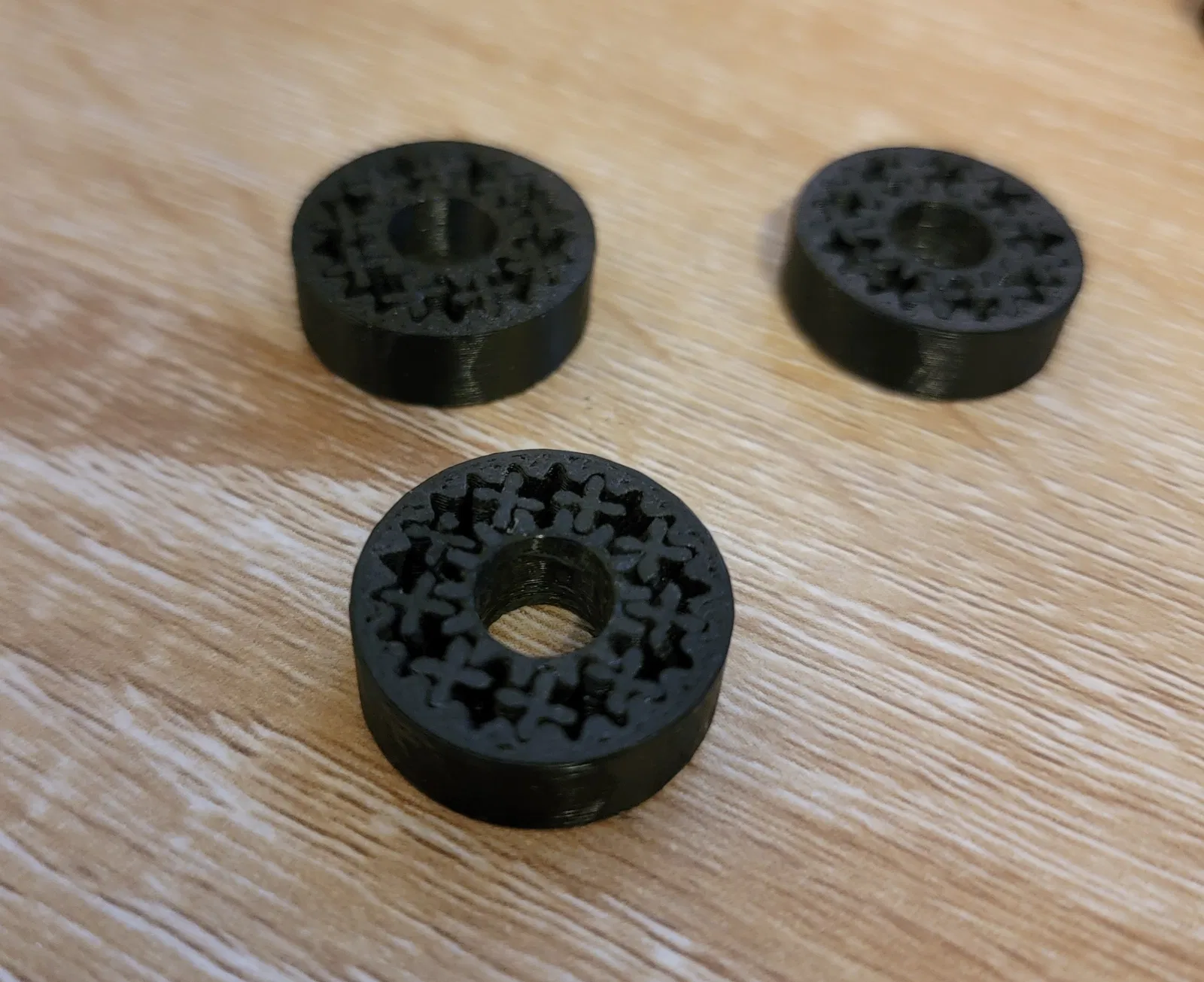

Cuối cùng, sau khi in bằng PETG, mình có phải chà nhám nhẹ lớp trên và lớp dưới. Có một chút dính giữa phần trung tâm (sun gear), các bánh hành tinh (central gears), và vòng ngoài (ring gear), nên mình cần chà nhẹ để phá mối dính yếu đó. Sau đó mình có thể xoay bearing và khá hài lòng với kết quả.

Mình có đính kèm hai file STL – high tolerance và low tolerance – bản low tolerance có lực cản hơi cao hơn nhưng ít rơ hơn. Bản high tolerance quay nhẹ hơn nhưng sẽ “lỏng” hơn chút. Dù vậy, mình thấy chúng ổn định hơn so với loại 608 bearing dùng con lăn mà mình từng làm (dù lực cản cao hơn).
