Thay Potentiometer cho G25/G27/G29/G920 (Bánh răng thay thế)

Đây là phiên bản bánh răng của mình để thay potentiometer cho Logitech G29 (có thể dùng chung cho G25, G29 và G920 nhưng mình không dám chắc 100%, nếu bạn test được thì comment giúp nha!), sử dụng loại potentiometer Trung Quốc giá rẻ mua trên Aliexpress (WH148) vì loại zin rất khó kiếm.

Bạn mình đang test bộ này vài tháng nay.

Print Settings

Mình in bằng Bambulab A1 với vật liệu PLA, layer height 0.2mm, 3 walls, không cần supports.

Notes:

• Cả máy in lẫn filament nên được calibrate ổn.

• Mình dùng PLA nhưng PETG có thể còn tốt hơn.

• Bánh răng nhỏ quan trọng hơn vì kích thước nhỏ; đặc biệt cần retraction tốt. Mình khuyên dùng Arachne wall generator và random seams để thành vách đều hơn, tránh tạo một đường yếu duy nhất.

• Nếu muốn nới dung sai (tolerances) bạn có thể dùng XY contour compensation cho một trong các chi tiết.

Post-Printing

Instructions

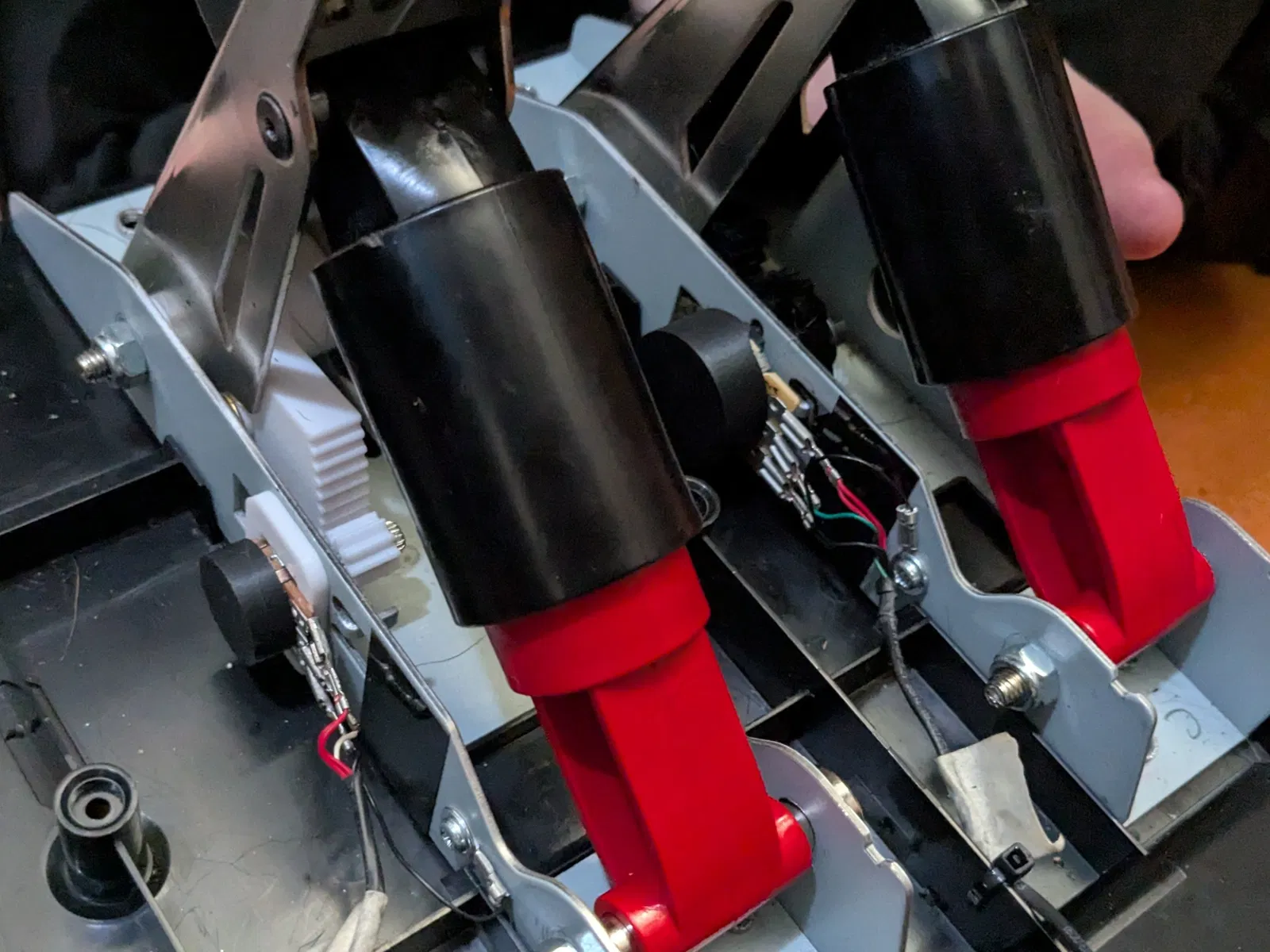

1. Tháo cụm pedal ra

2. Ghi chú lại vị trí dây điện

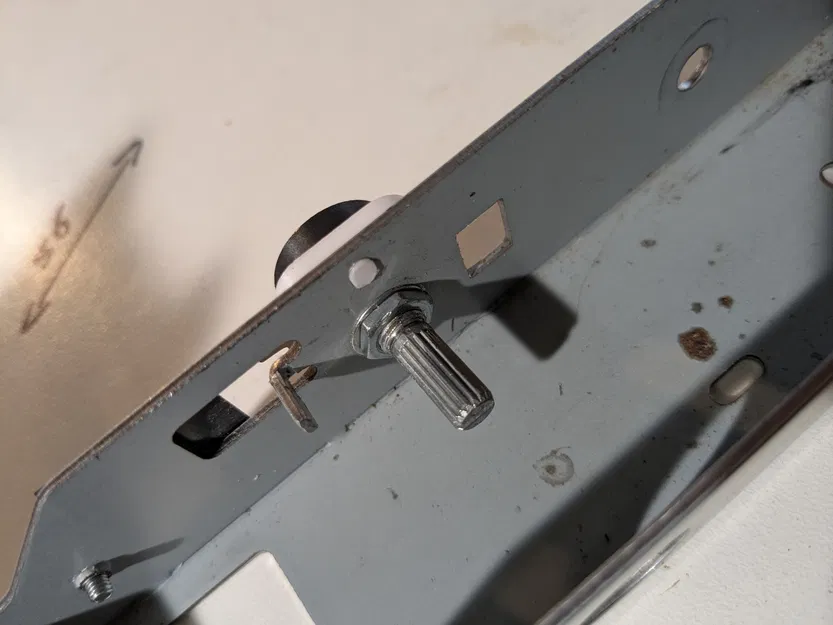

3. Lắp potentiometer và phần gá của nó, siết đai ốc lên potentiometer

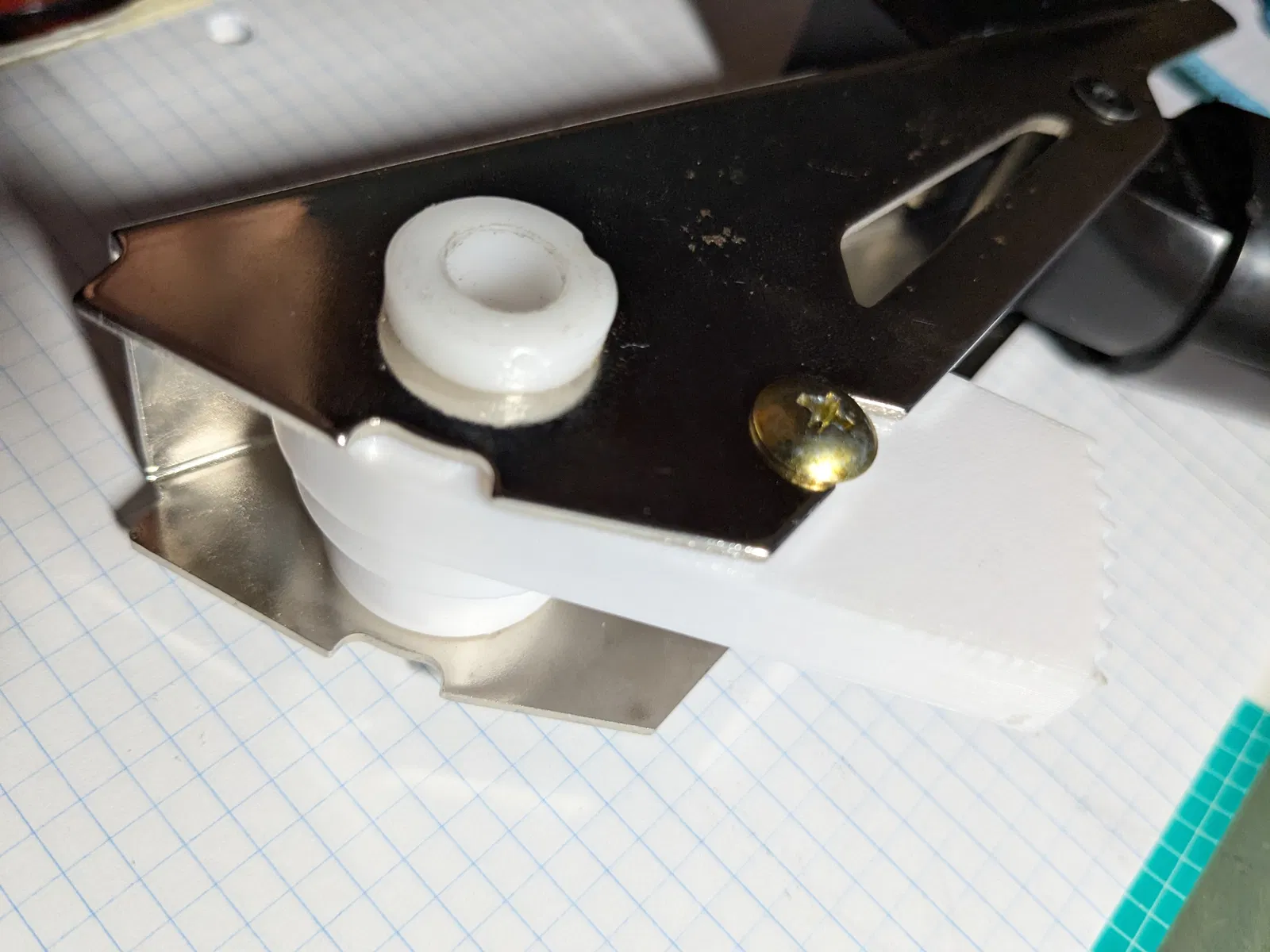

4. Lắp bánh răng lớn mới và bắt một con ốc M4 đầu chìm (countersunk head) để khóa vị trí bánh răng vào pedal

5. Lắp lại pedal (kèm lò xo)

6. Xoay trục potentiometer ngược chiều kim đồng hồ cho tới khi chạm điểm cuối hành trình

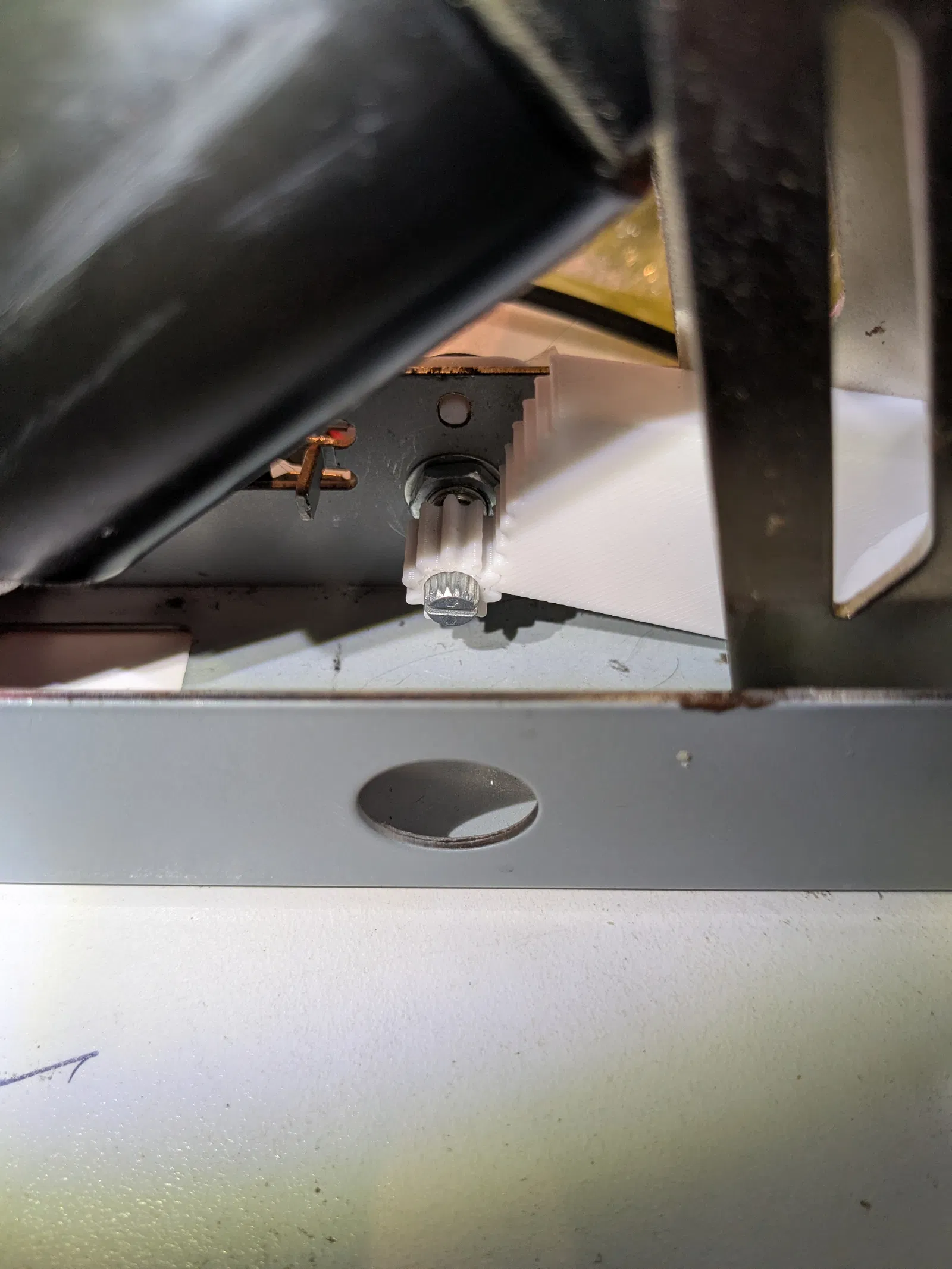

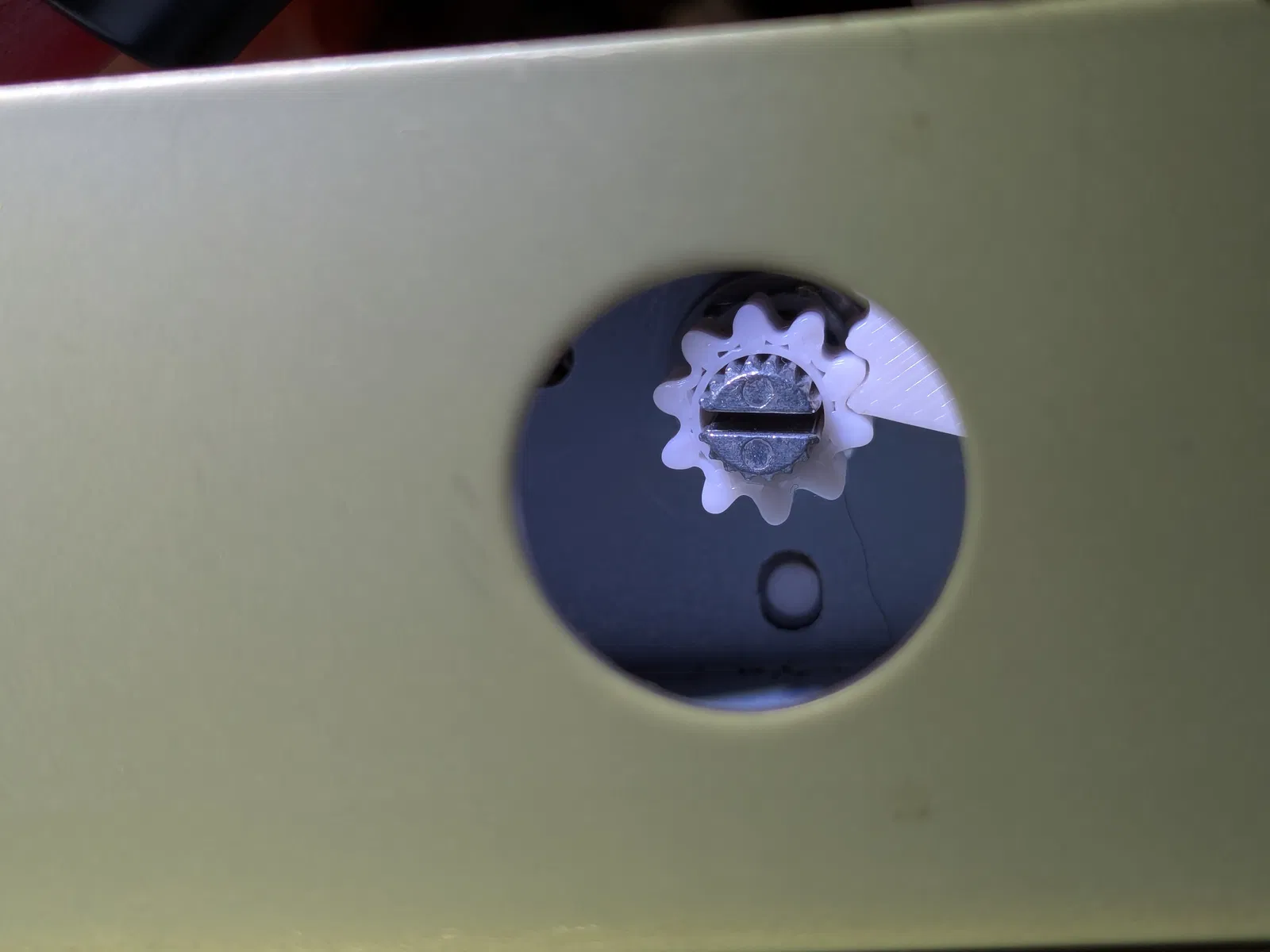

7. Ép lắp (press fit) bánh răng nhỏ vào trục potentiometer, ưu tiên canh sao cho mặt cắt của trục nằm ngang

8. Hàn dây đúng như vị trí ban đầu

9. Xong

How I Designed This

Measurements

Mình bắt đầu bằng cách đo thông số nguyên bản của bộ pedal: potentiometer có hành trình 180° và khi đạp pedal thì nó quay một góc nhỏ hơn 90°. Cũng cần tính tới deadzone.

Potentiometer của pedal côn (clutch) đo được 9.31kΩ.

Clutch

Res (kΩ)

%

V_Calc(V)

0%

8.46

90.8

2.98

100%

0.88

9.3

0.31

Dùng potentiometer Trung Quốc với bản remix này hoặc bản gốc đều có thể chạy, miễn là lắp đúng vị trí, nhờ Logitech G29 có tính năng auto calibration cho pedal mỗi lần khởi động, trong một khoảng nhất định:

Pedale

Min (V)

Max (V)

100%

1.30

1,85

0%

2,65

3,30

Design

Vậy nên mình thiết kế cặp bánh răng mới với tỉ số 108:10 để đạt hành trình mong muốn là 80% của 270° (có tính dead zone), dù thật ra như nói ở trên thì việc này không bắt buộc.

Phiên bản của mình không có travel limiter và cũng không có lò xo. Travel limiter có lẽ dùng để đặt vị trí 0 của trục; mình nghĩ nó khó mà làm việc “đối kháng” với pedal. Còn lò xo thì có vẻ để triệt backlash, nhưng với dung sai mình đang dùng thì mình không thấy đáng kể. Có thể nới thêm chút dung sai sẽ tốt hơn cho độ bền của potentiometer.

Tất cả được thiết kế bằng FreeCAD
