Bộ cấp nguồn trung tâm cho dự án “PrintClosure Project”

Lưu ý: Vì lý do an toàn và trách nhiệm pháp lý, các công việc liên quan đến hệ thống điện lưới 230/120 V (điện áp thấp) về nguyên tắc chỉ được thực hiện bởi kỹ thuật viên/chuyên gia có квалификация phù hợp.

Note: For safety and liability reasons, work on 230/120 V mains voltage systems (low voltage) may only be carried out by qualified specialists (Translation: DeepL)

For English, see below

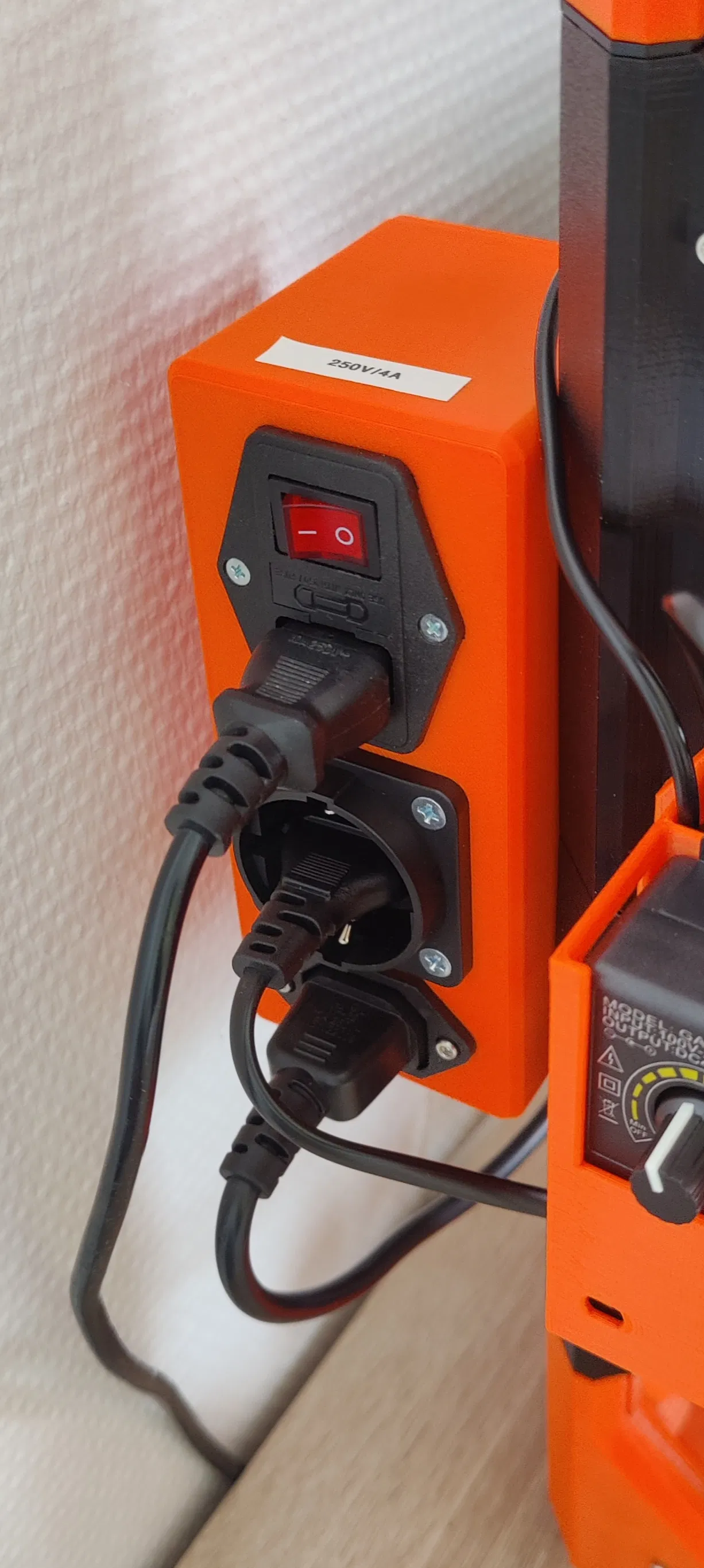

Mẫu này giúp việc cấp nguồn cho máy in của tôi trong vỏ “PrintClosureProject” gọn gàng hơn.

Nó có các khoét/rãnh (recess) để lắp các linh kiện sau:

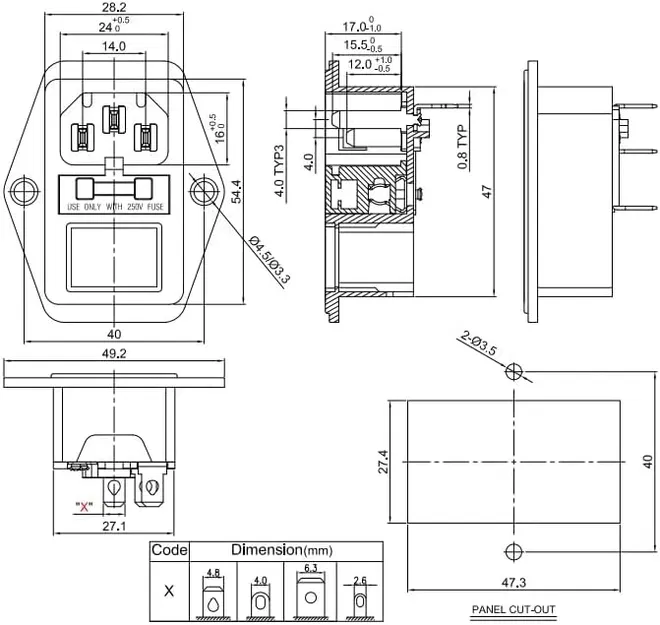

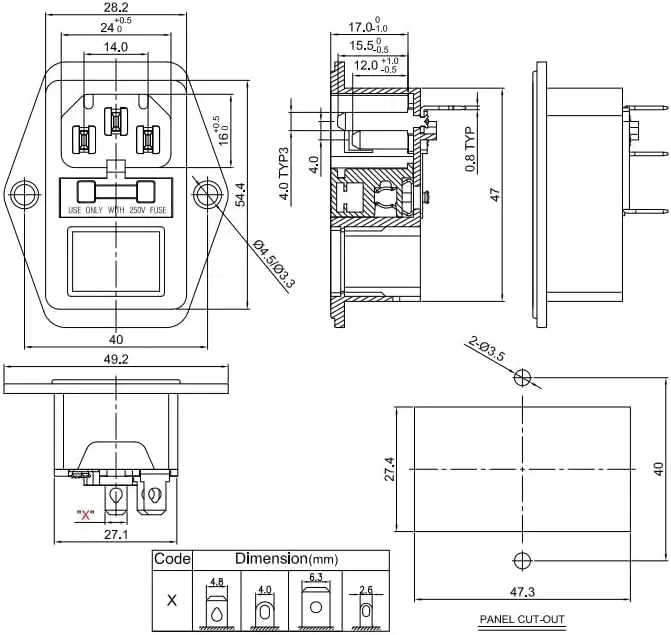

• 1 x ổ cắm IEC gắn panel (built-in IEC socket)

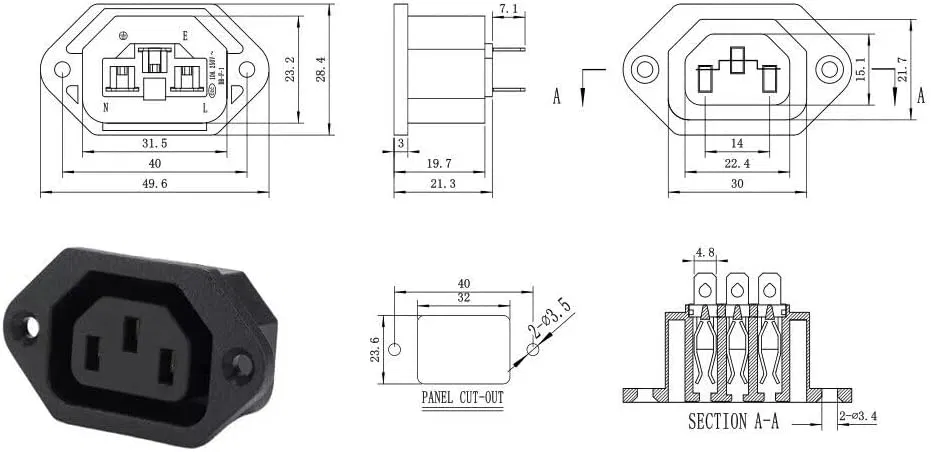

• 3 x đầu nối IEC (IEC connectors)

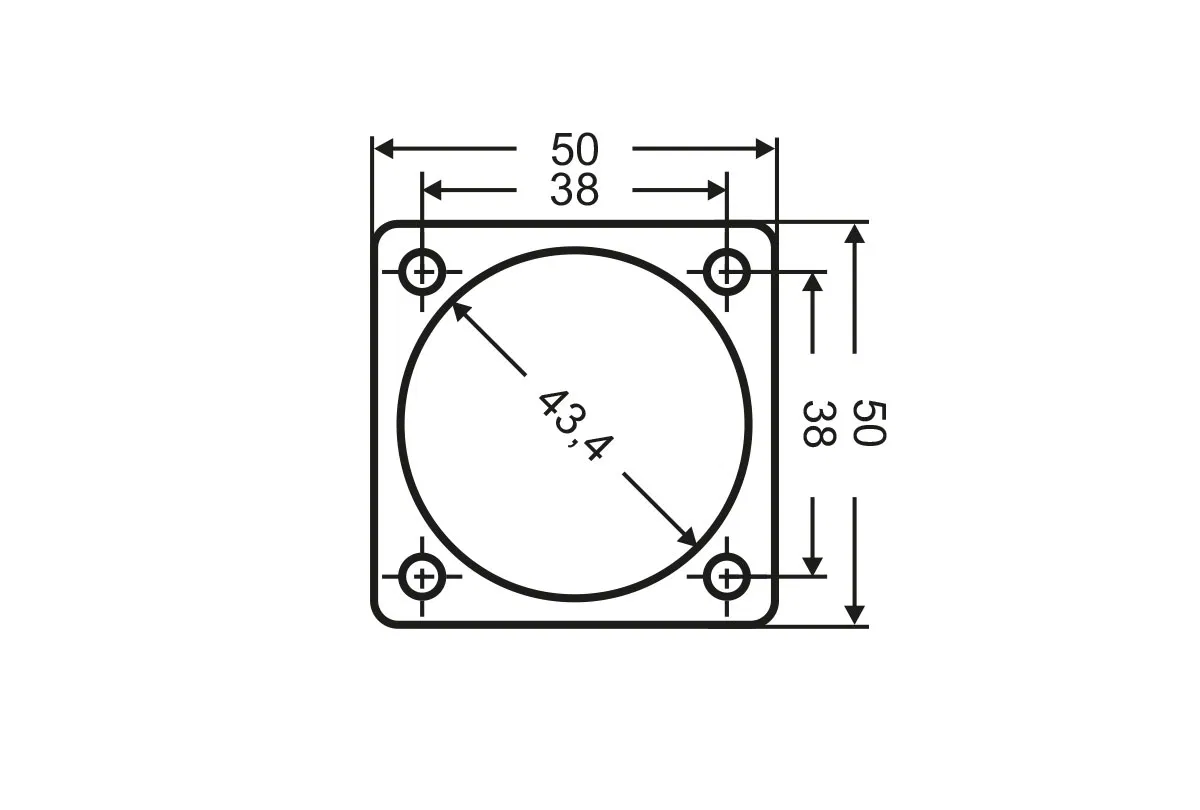

• 2 x ổ cắm điện gắn panel (built-in sockets)

Những khoét không dùng tới có thể bịt lại bằng nắp che.

Tôi khoan xuyên các tấm acrylic của vỏ và bắt vít mẫu này vào đó. File “Gegenplatte.STL” dùng như dưỡng khoan và được gắn ở mặt trong như một long đền (washer) để bảo vệ tấm acrylic.

Để lắp ráp cần:

• 8 x insert threads M3 x 5,7

• 3 x insert threads M4 x 8,1

• 3 x vít đầu trụ (cylinder head) M4 x 12

• 14 x vít đầu trụ (cylinder head) M3 x 10

• 2 x vít đầu chìm (countersunk) M3 x 16

• 8 x vít đầu chìm (countersunk) M4 x 16

• 8 đai ốc M3

• 8 đai ốc M4

• Linh kiện điện (dây, phích/đầu cắm, v.v.).

Vui lòng lưu ý:

• Cầu chì ống thủy tinh trong ổ IEC gắn panel được nêu ở trên là loại 5 x 20 mm. Ở một số quốc gia, kích thước này có thể không phải tiêu chuẩn.

• Vỏ có cấp bảo vệ IP20.

Translation: DeepL

This model facilitates the power supply to my printer in the “PrintClosureProject” housing.

It has recesses for the following components:

• 1 x built-in IEC socket

• 3 x IEC connectors

• 2 x built-in sockets

Unused recesses can be closed with covers.

I drilled holes through the acrylic glass plates of the housing and screwed the model onto them. The “Gegenplatte.STL” is suitable as a drilling template and is attached like a washer to protect the acrylic glass from the inside.

The following items are required for assembly:

• 8 x M3 x 5.7 insert threads

• 3 x M4 x 8.1 insert threads

• 3 x M4 x 12 cylinder head screws

• 14 x M3 x 10 cylinder head screws

• 2 x countersunk screws M3 x 16

• 8 x countersunk screws M4 x 16

• 8 nuts M3

• 8 nuts M4

• Electrical components (cables, plugs, etc.)

Please note:

• The glass fuse in the specified IEC socket is 5 x 20 mm. This may not be standard in other countries.

• The housing has protection class IP20.
