Petromax LM500 Anti Shock Insert – Miếng chèn giảm chấn chống mất tiếp xúc pin

Heyhooo

Đây là một miếng giảm chấn mình thiết kế cho Petromax LM500.

https://www.youtube.com/shorts/hlhutxKBYMc

Vấn đề
Chỉ cần va chạm nhẹ theo hướng trục pin là cũng đủ làm nguồn bị ngắt tạm thời. Nguyên nhân là do lò xo quá mềm và/hoặc khoảng hở dành cho pin bị tính dư quá nhiều.

Mình gặp chuyện này hoài, nhất là lúc lỡ tay chạm nhẹ cây đèn vào vật gì đó hoặc đặt đèn xuống bàn không đủ “êm”.

Giải pháp
Mình thiết kế miếng chèn/miếng tạo lực căng này để đặt ở giữa cụm pin và thân đèn. Nó không hề cản trở lò xo, nhưng sẽ tạo thêm một chút lực ép (tùy độ mềm của TPU bạn dùng) trực tiếp lên pin. Nhờ vậy pin sẽ không còn bị mất tiếp xúc nữa, kể cả khi bạn lỡ va mạnh.

Vật liệu
Vì thiết kế dựa trên lực căng được tạo sẵn nên bạn phải dùng vật liệu dẻo như TPU.

Mình dùng TPU độ cứng A98 Shore. Nên hầu như TPU thường, dễ in là dùng ổn cho mục đích này! (Không cần TPU siêu mềm)

Lắp ráp
Mình hay lắp 2 viên pin phía dưới trước, rồi thêm miếng Insert vào phía sau chúng. Nhớ canh cho nó nằm đúng vị trí và ép đều lên pin.

Sau đó mình lắp 2 viên pin phía trên.

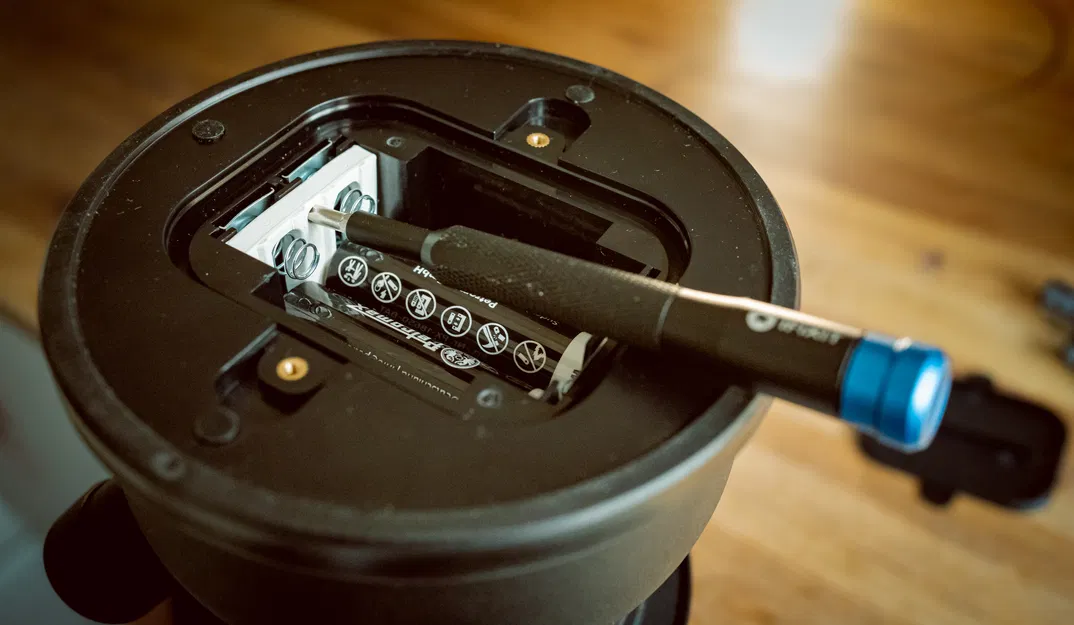

Để lấy Insert ra, mình chỉ cần dùng tua vít hoặc vật tương tự, đưa vào cái lỗ để kéo ra cho dễ.

Tuyên bố miễn trừ trách nhiệm

Vật liệu cứng như PLA/ PETG, v.v. có thể sẽ không hoạt động và còn có thể làm hư pin hoặc đèn!

Sau khi lắp hoặc tháo pin, hãy kiểm tra tất cả bộ phận như pin và các điểm tiếp xúc xem có bị hư hại không!

Vui lòng không sử dụng pin bị hư hỏng.

Chúc bạn in vui vẻ!
