Hộp che điện tử PCB & SSR cho Gaggimate Pro

⚠ Bản in này dùng cho ứng dụng có liên quan tới điện lưới (mains voltage). Nhớ đảm bảo không có dây điện bị hở và thực hiện đầy đủ biện pháp an toàn cần thiết! Cần lưu ý có nguy cơ bị điện giật hoặc cháy nổ. ⚠

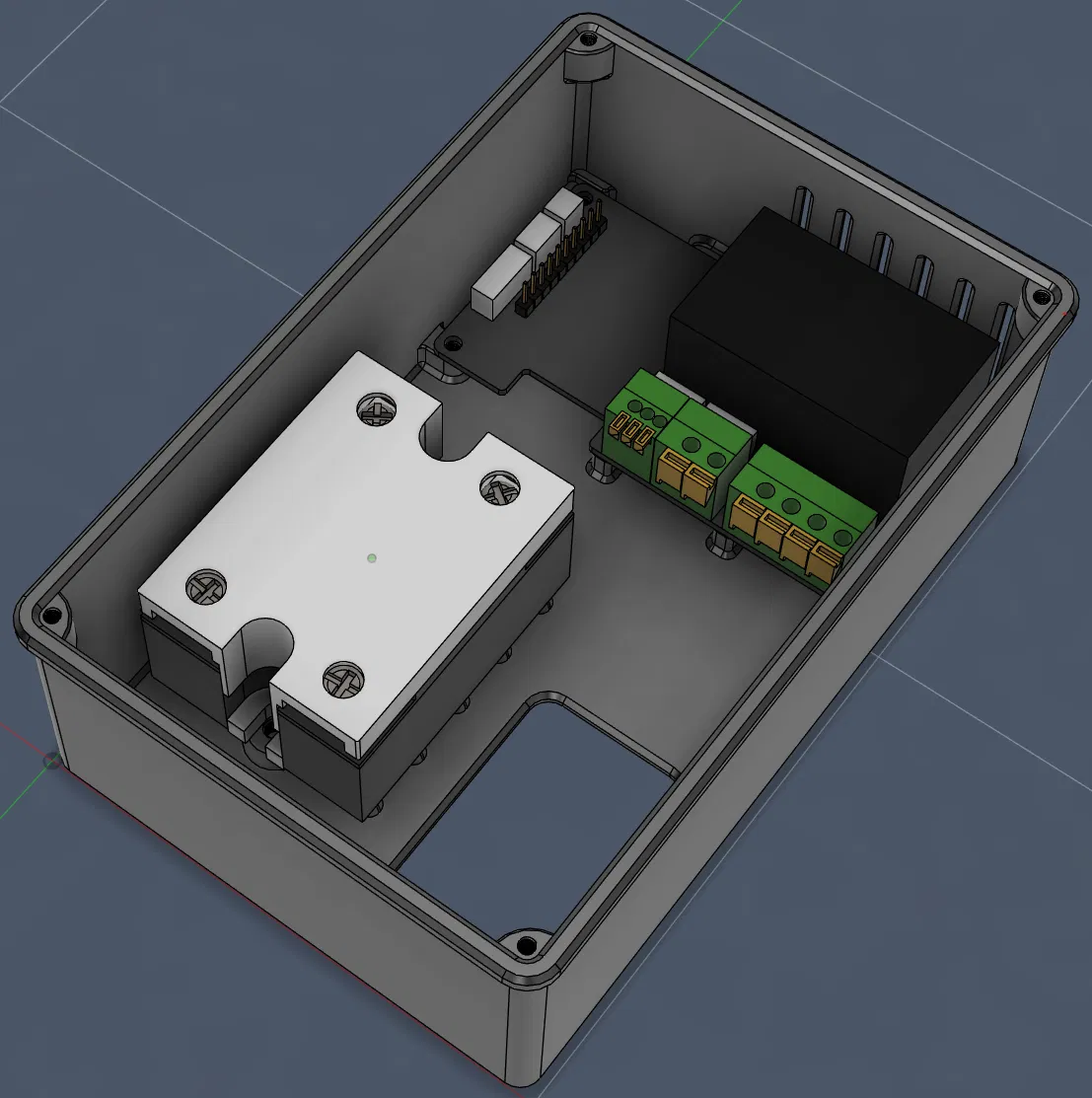

Đây là một cái hộp (enclosure) để gắn PCB Gaggimate Pro cùng với một SSR ở mặt sau hoặc bên hông máy, nhằm tránh để tay người hoặc thú cưng lại gần các phần điện lưới.

Mình thiết kế cái này cho bản độ Gaggimate trên máy Delonghi ECP của mình, vì bên trong máy không đủ chỗ để nhét cùng lúc cả SSR và PCB Gaggimate Pro.

Bạn sẽ cần khoan một lỗ trên vỏ máy để luồn cáp từ bên trong ra hộp. Canh lỗ ở đáy hộp trùng với lỗ đó rồi dán hộp bằng băng keo 2 mặt. Hoặc bạn có thể khoan lỗ và dùng rive (rivets) hoặc ốc/vít để cố định. Dùng cách nào cũng được, miễn sao đảm bảo hộp không bị trẻ em hay thú cưng giật rớt ra, vì có điện lưới bên trong!

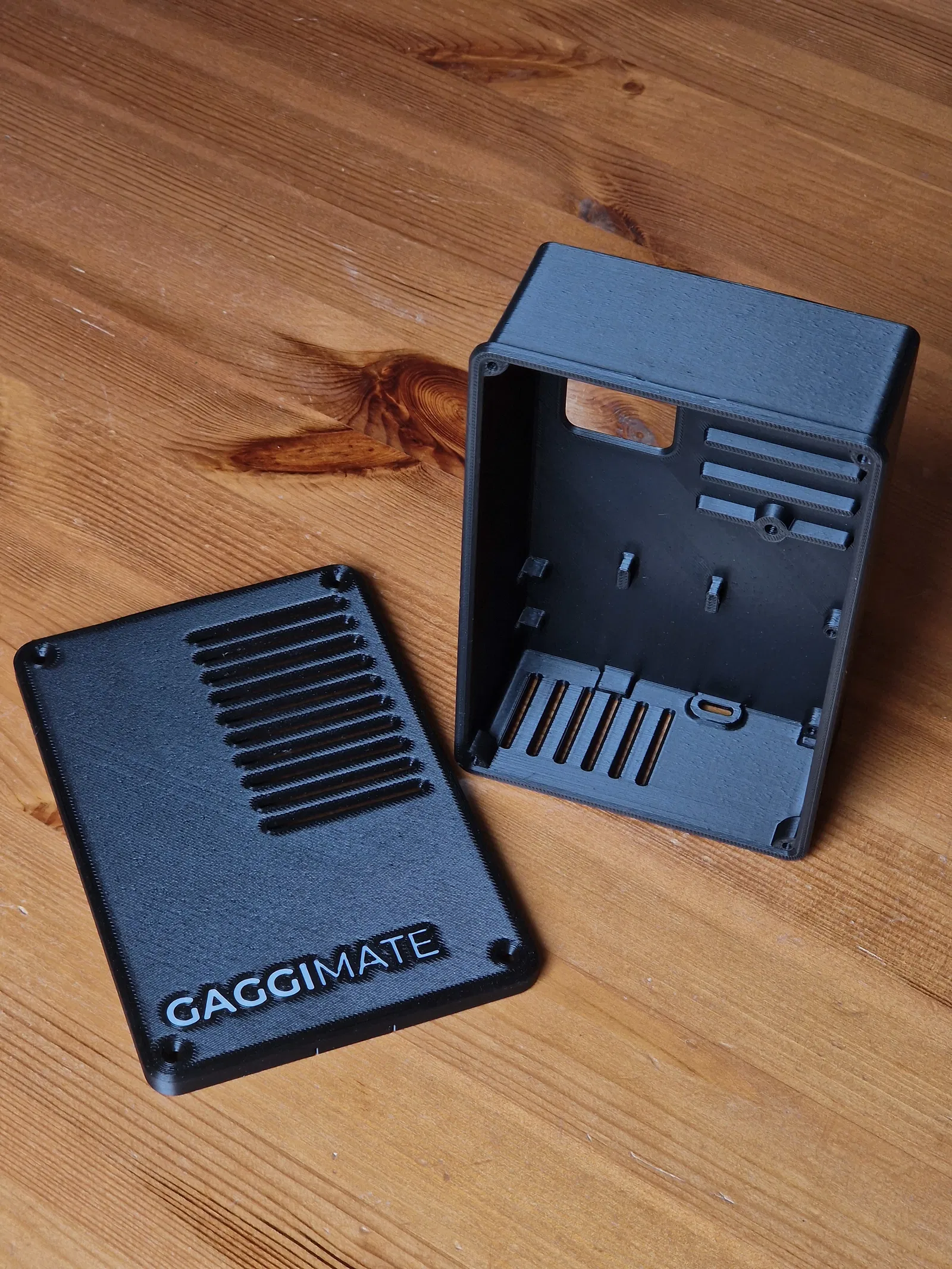

Có nhiều phiên bản cho phần hộp và nắp. Một số bản có khe thoáng (vents) để làm mát PCB và SSR, nhưng mình hiểu là bạn có thể không muốn có lỗ vì nước có thể lọt vào gây chập điện, nên mình cũng thêm các bản không có khe.
Nếu máy in của bạn in được nhiều vật liệu, bạn có thể in lớp 1mm phía trên cùng của hộp bằng TPU để hỗ trợ chống nước tốt hơn.
Bạn cũng nên thêm gioăng (gasket) hoặc keo làm kín quanh chỗ dây đi qua (wire pass-through).

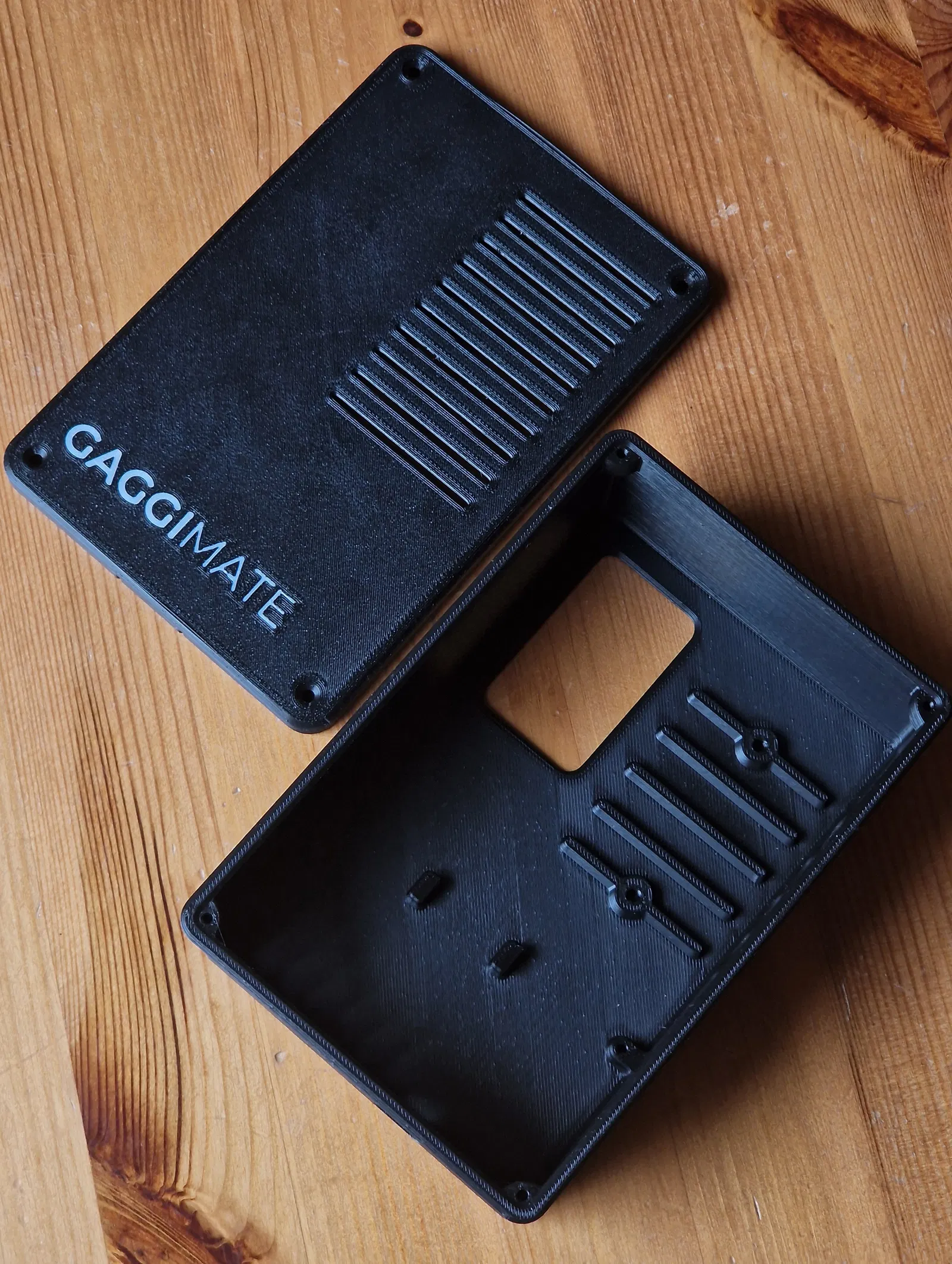

Ngoài ra còn có nhiều phiên bản nắp cho hợp gu mỗi người: nắp trơn, nắp có chữ nổi (embossed), hoặc chữ được tách thành body để in đa màu (multicolor).
