ERCF Smart Filament Motion Sensor Slim Mount

Remix từ ERCF Smart Filament Motion Sensor Tác giả Turge_265572

Tác giả frauhottelma_2807289

Lượt tải
13
Lượt thích
9
Lượt coi
179
Tải tất cả (.zip)· 5 file · 10,8 MB· 10,8 MB

File 5 10,8 MB

  • ERCF_Smart_Filament_Motion_Sensor_1771884392.stepSTEP · 4,6 MB
  • ERCF_Smart_Filament_Motion_Sensor_1771884393.f3dF3D · 5,7 MB
  • Front_Housing_1771884394.3mf3MF · 180 KB
  • Back_Housing_1771884395.3mf3MF · 215,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#224100
Danh mục
Máy In 3D
Ngày đăng

Mô tả

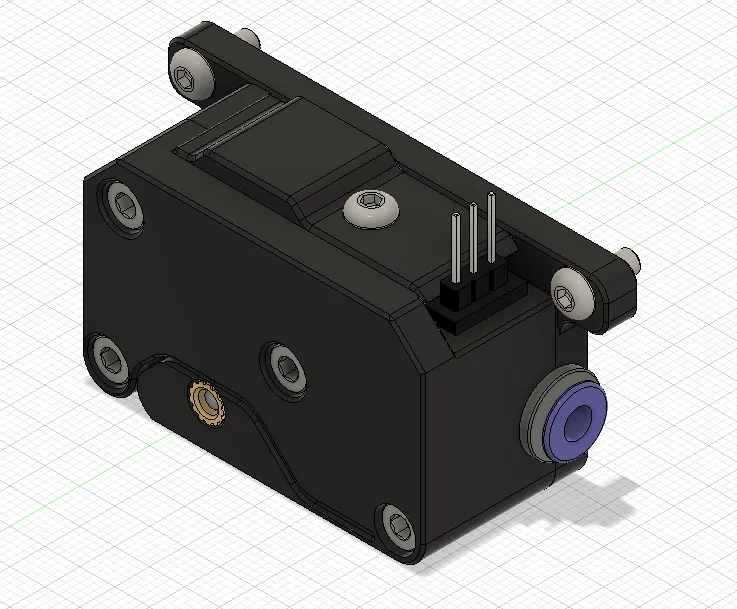

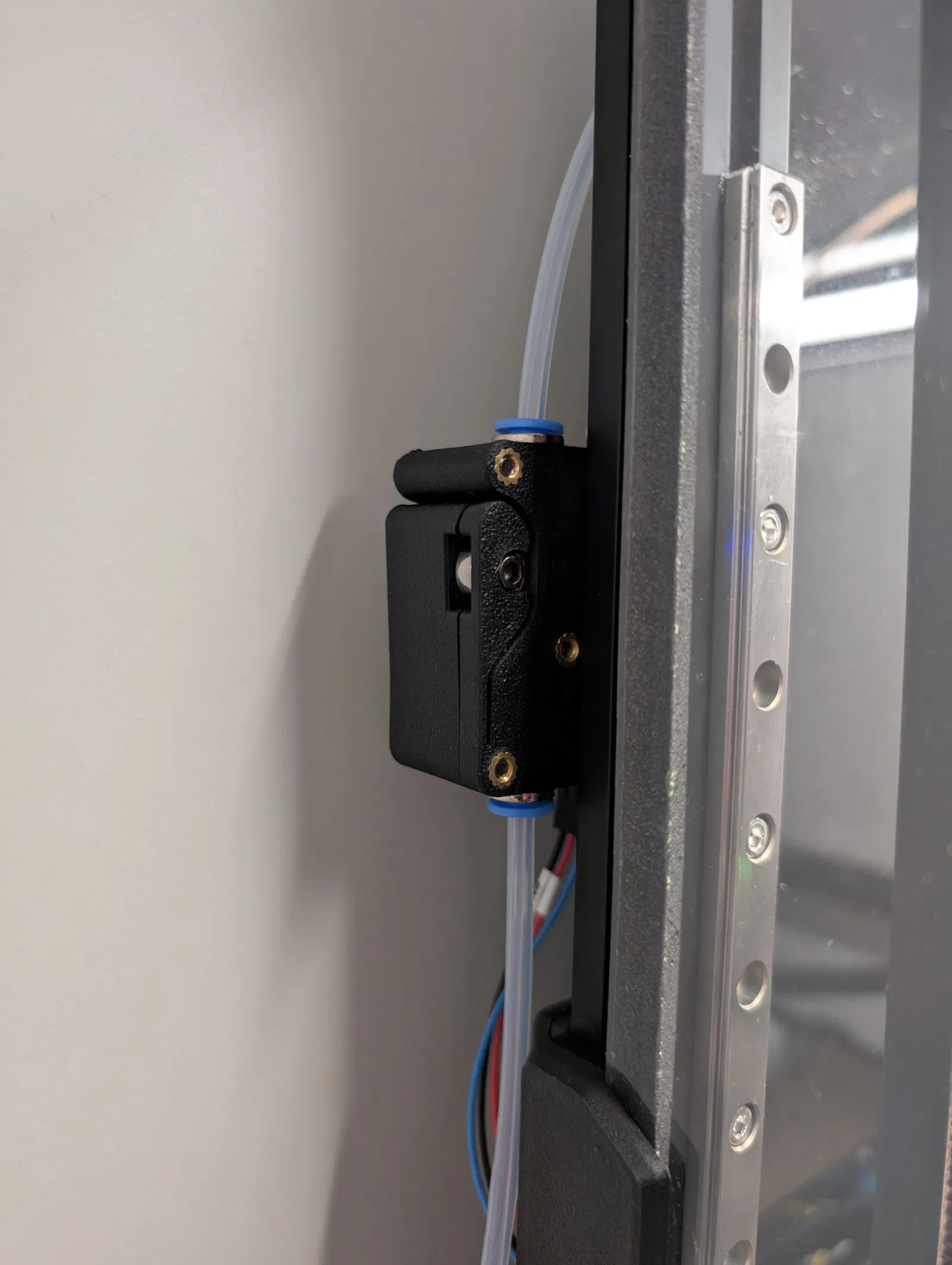

Mình muốn dùng con ERCF Smart Filament Motion Sensor rất ngon này, nhưng khi gắn lên thanh nhôm định hình 2020 ở phía sau con Voron 2.4 của mình thì mình muốn nó gọn thấp hơn. Nên mình đã dời các tai/bích bắt vít và đổi ốc bắt mount sang chuẩn M3.

Mình cũng làm thêm nắp che cho TCRT5000, vì mình không muốn để hở, lỡ tay chạm vô các chân pin.

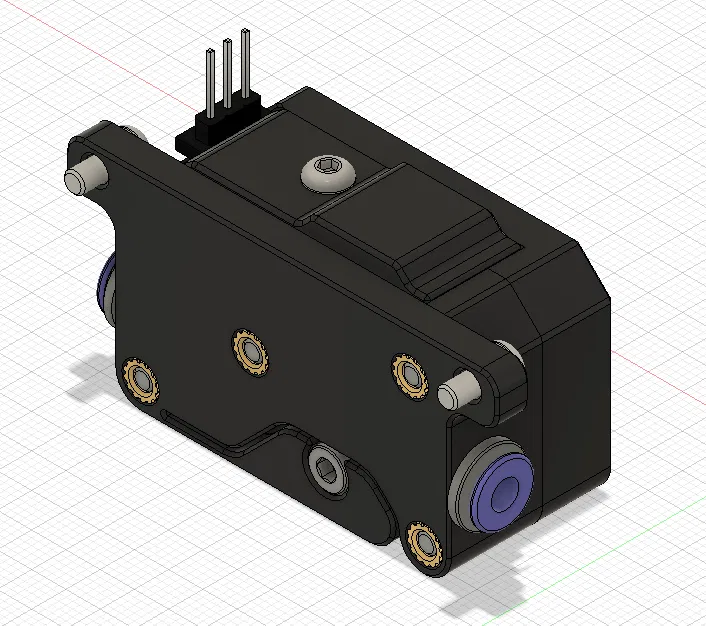

Và mình không thích việc con ốc của bearing lại bắt thẳng vào nhựa (mình từng bị tách lớp vì vụ này), nên mình thêm threaded insert vào thay thế.

Vui lòng tham khảo model gốc là chính để xem hướng dẫn.

Khác biệt trong BOM:

  • M3x20 SHCS để bắt bearing

  • M3x8 BHCS để bắt nắp che và TCRT5000

  • 2x M3x8 BHCS để bắt sensor lên thanh nhôm 2020

File CAD cũng có sẵn bản mirrored nếu bạn cần.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3dstep
Số file mô hình
5
Tổng dung lượng
10,8 MB
File lớn nhất
5,7 MB
