Ống nạp GM MAF Intake Tube

Mô tả

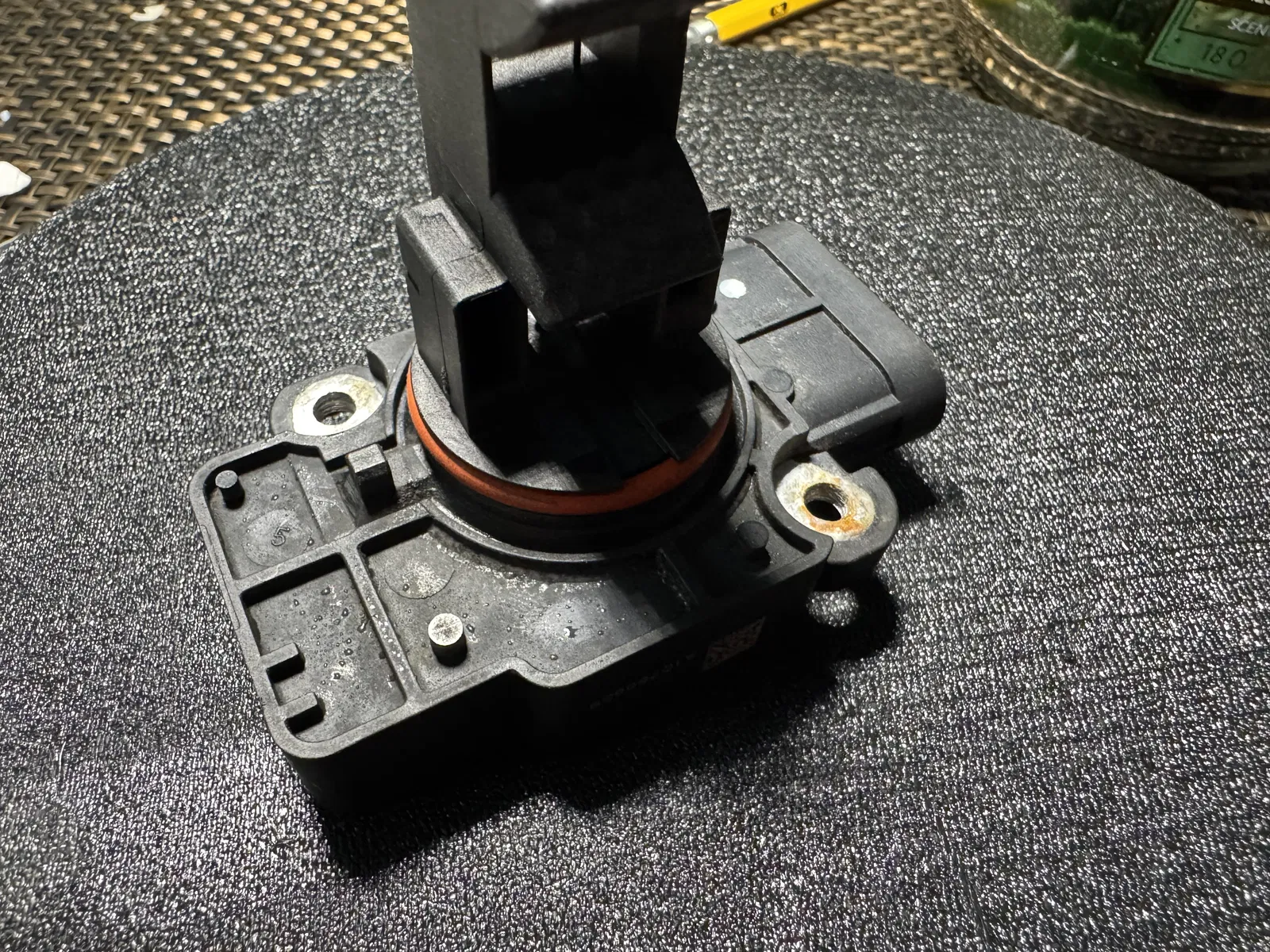

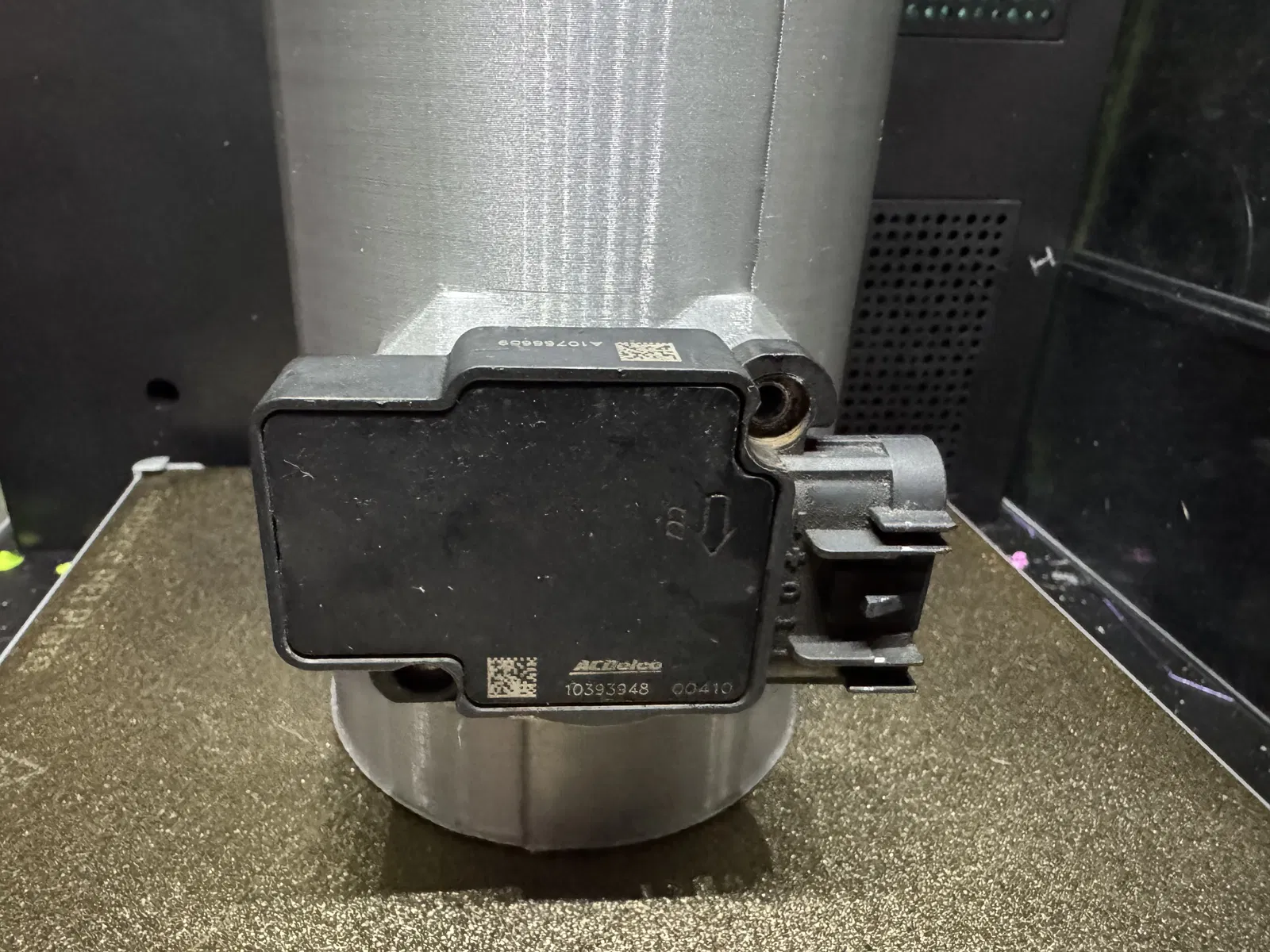

Đây là ống nạp MAF thiết kế theo yêu cầu, dành cho anh em muốn luồng gió mượt hơn, tín hiệu MAF ổn định hơn và một cấu hình modular dễ phối hợp với các nền tảng GM phổ biến. Ống cao 200 mm, đường kính trong 87 mm và đường kính ngoài 92 mm, được canh đúng để lắp cảm biến Mass Air Flow AC Delco 10393948 (một trong những MAF dùng rất rộng rãi của GM).

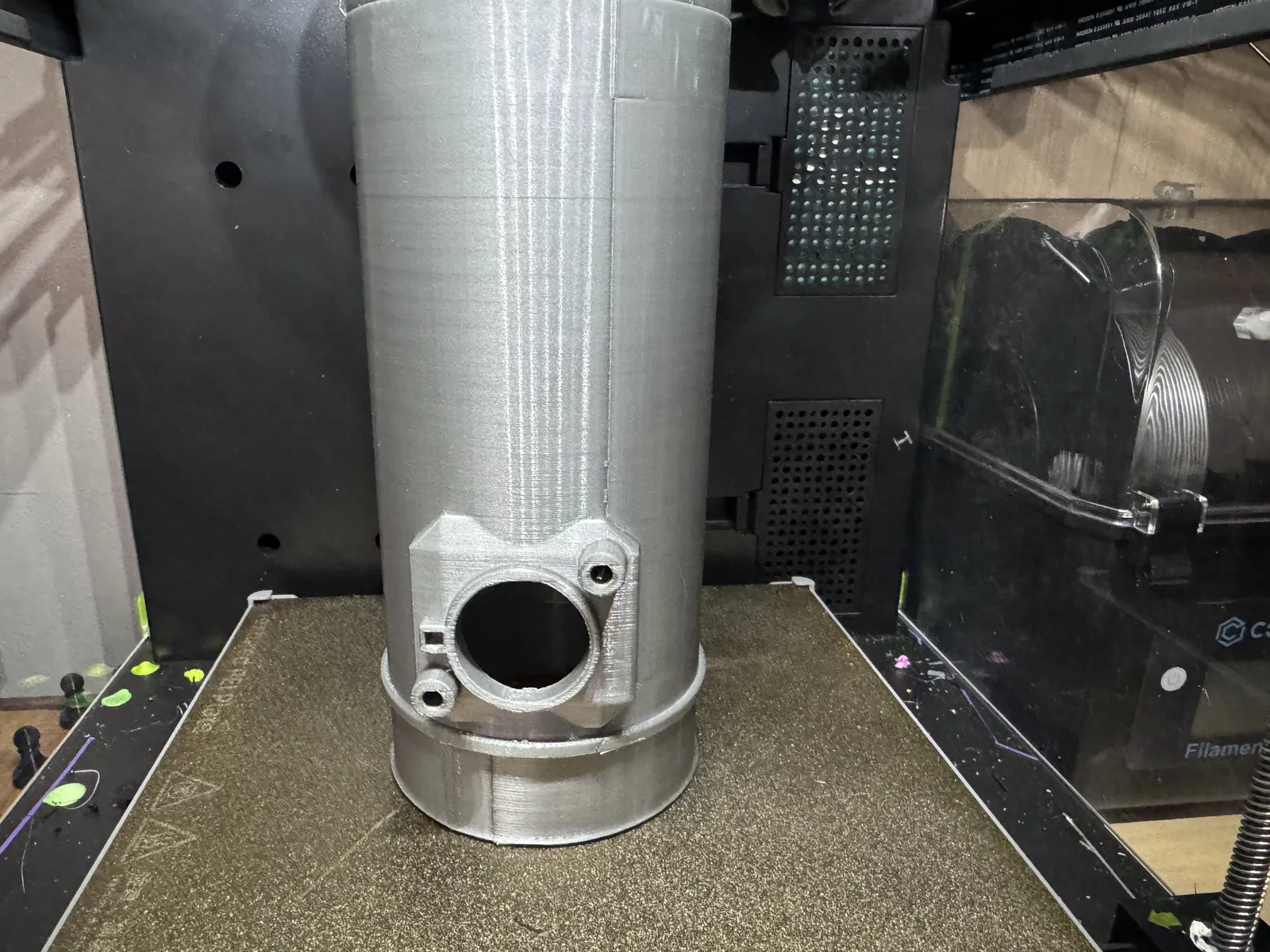

Phần bệ gá (mounting boss) của MAF được đặt lùi sâu vào trong ống hơn vị trí OEM để giảm nhiễu loạn do luồng khí đi vào, giúp tạo profile dòng khí ổn định và lặp lại tốt hơn tại phần tử cảm biến. Nhờ vậy có thể giảm dao động trim và tăng độ nhất quán khi tuning.

Có kèm một chi tiết bellmouth cho ai muốn cải thiện lưu lượng ở cửa hút. Bellmouth được thiết kế kiểu ép ma sát (tight friction fit); tùy sai số máy in, anh em có thể cần scale bellmouth nhỏ lại 1–2% để dễ lắp kiểu slip‑fit.

Model này rất hợp cho các bộ intake tự chế, dyno testing, các setup tuning, hoặc ai đang build một hệ thống nạp gọn gàng, thực dụng với MAF GM đã được kiểm chứng.

Tính năng

• Ống nạp thẳng 87 mm I.D. / 92 mm O.D.

• Tổng chiều cao 200 mm

• Thiết kế cho MAF AC Delco 10393948 (cảm biến dạng slot 5 dây phổ biến của GM)

• Vị trí MAF đặt lùi để giảm turbulence và tăng độ ổn định tín hiệu

• Kèm bellmouth để luồng khí vào mượt hơn

• Giao diện bellmouth kiểu tight‑fit (cần thì scale 98–99%)

• Hình học gọn, tối ưu cho in 3D

• Thành dày để bền và siết clamp chắc hơn

• Lý tưởng cho custom intake, tuning và các setup thử nghiệm

Khuyến nghị in ấn

• Vật liệu: khuyến nghị PETG hoặc ABS cho nhiệt độ khoang máy; PLA chỉ nên dùng để mock‑up

• Số lớp tường (wall count): 4–6 walls để đảm bảo độ cứng

• Infill: 20–40% (Gyroid hoặc Cubic)

• Support: chỉ cần cho phần overhang của MAF boss

• Chiều cao lớp (layer height): 0.2 mm để cân bằng chi tiết và độ bền

• Hướng in: in đứng để tròn đều, hoặc in ngang để tối đa độ bền tại mặt bích MAF

Ghi chú lắp ráp (Fitment Notes)

• Bellmouth được model cố ý theo kiểu khít, ép ma sát.

• Nếu máy in của anh em ra hơi “dư” kích thước, hãy scale bellmouth xuống 98–99% để đạt slip‑fit vừa đẹp.

• MAF boss được lấy kích thước theo thân cảm biến AC Delco 10393948; nhớ kiểm tra cảm biến của anh em đúng part number này.

• Độ dày thành ống đủ để siết clamp mà không bị biến dạng.

• Luôn test‑fit trước khi lắp lên động cơ đang vận hành.

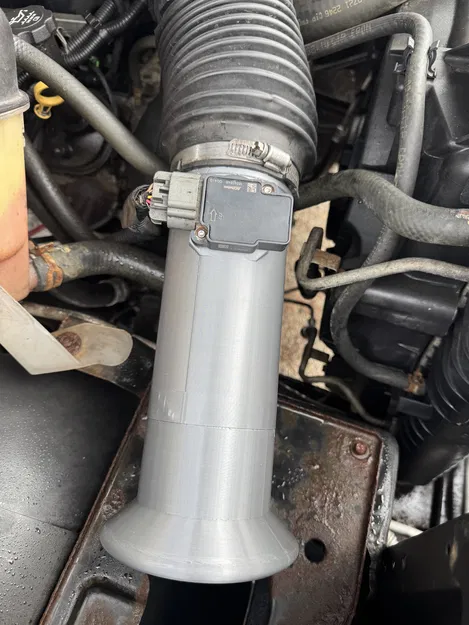

Hiện mình đang chạy món này trên Silverado 5.3 đời 2010 của mình
