Kẹp gắn đèn vào trụ monitor - Print In Place

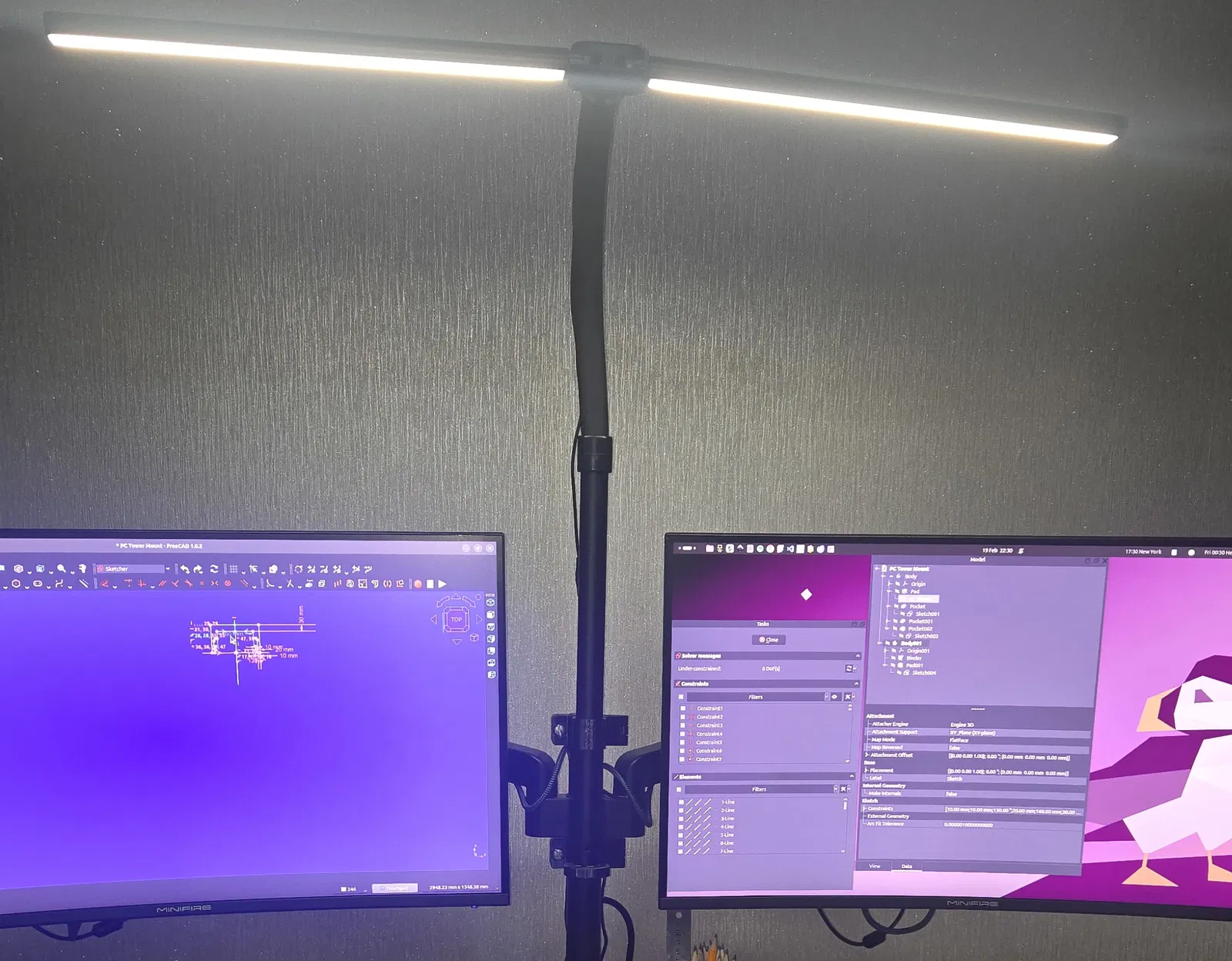

Mình có cái đèn như trong hình, đi kèm với một cái kẹp gắn vào bàn. Nhưng do chiều cao của nó làm đèn nằm đúng tầm mắt nên khá khó chịu, trừ khi để ở mức sáng thấp nhất.

Vậy nên, đi với mình một vòng qua FreeCAD nha.

Mấy cái kẹp này sẽ cần ốc/bu-lông và tán (nut) 6mm. Mình dùng một con vít ren và một cái nut, còn bạn dùng kiểu nào cũng được. Khuyên là nên dùng vít có bích phẳng (flat flange), không dùng loại countersink ở đây.

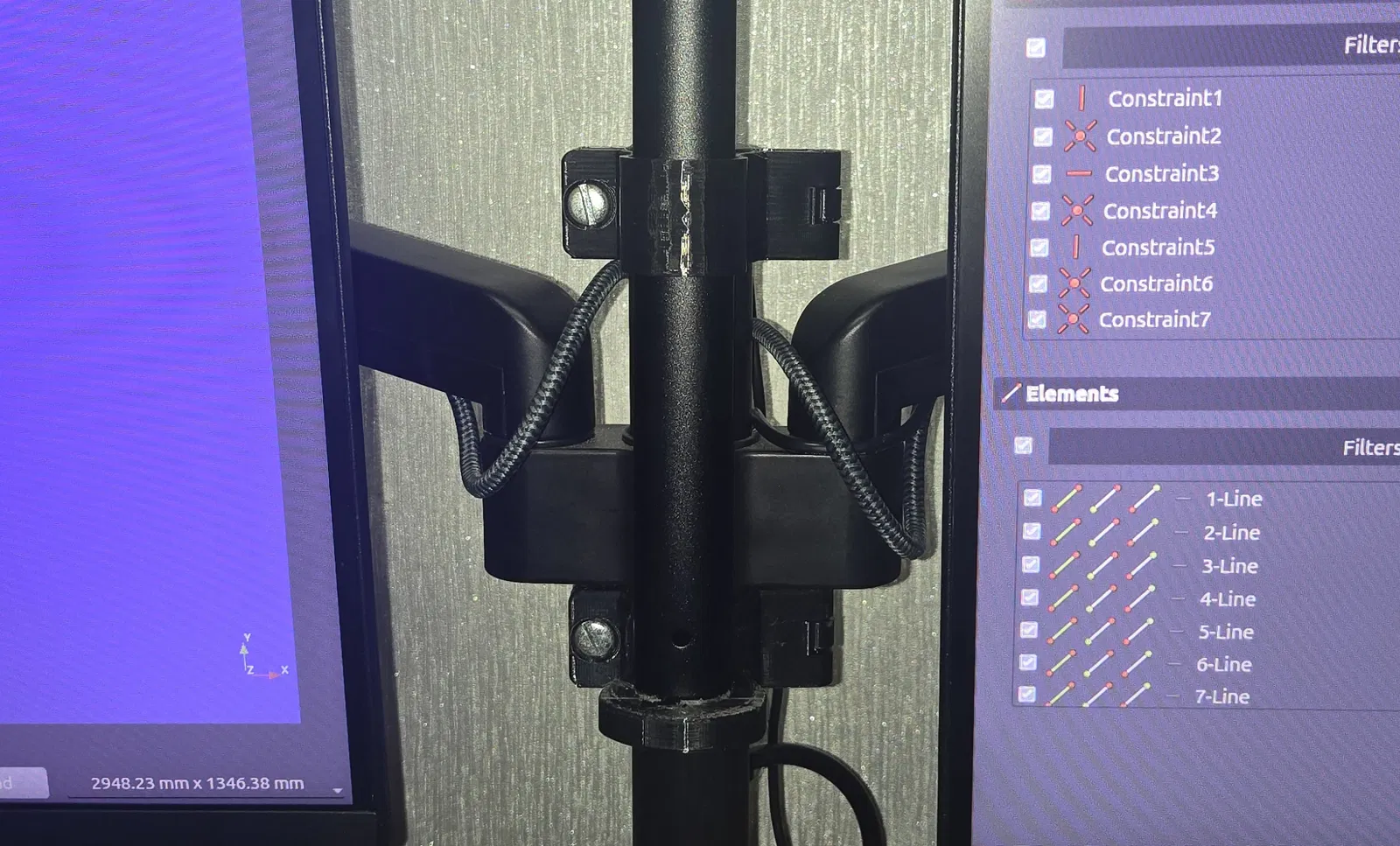

Nó vừa với trụ VESA 36mm; nếu trụ của bạn đường kính nhỏ hơn thì thêm một miếng spacer nhỏ sẽ dễ khít hơn.

Nếu bạn muốn kẹp cho trụ đường kính khác, hoặc kiểu ngàm/fitting khác, mình có thể làm nhanh được, cứ nhắn mình biết.

FYI, kích thước dạng oval:

23.5 x 15 OD (Brace) 22 x 12 ID (Base)

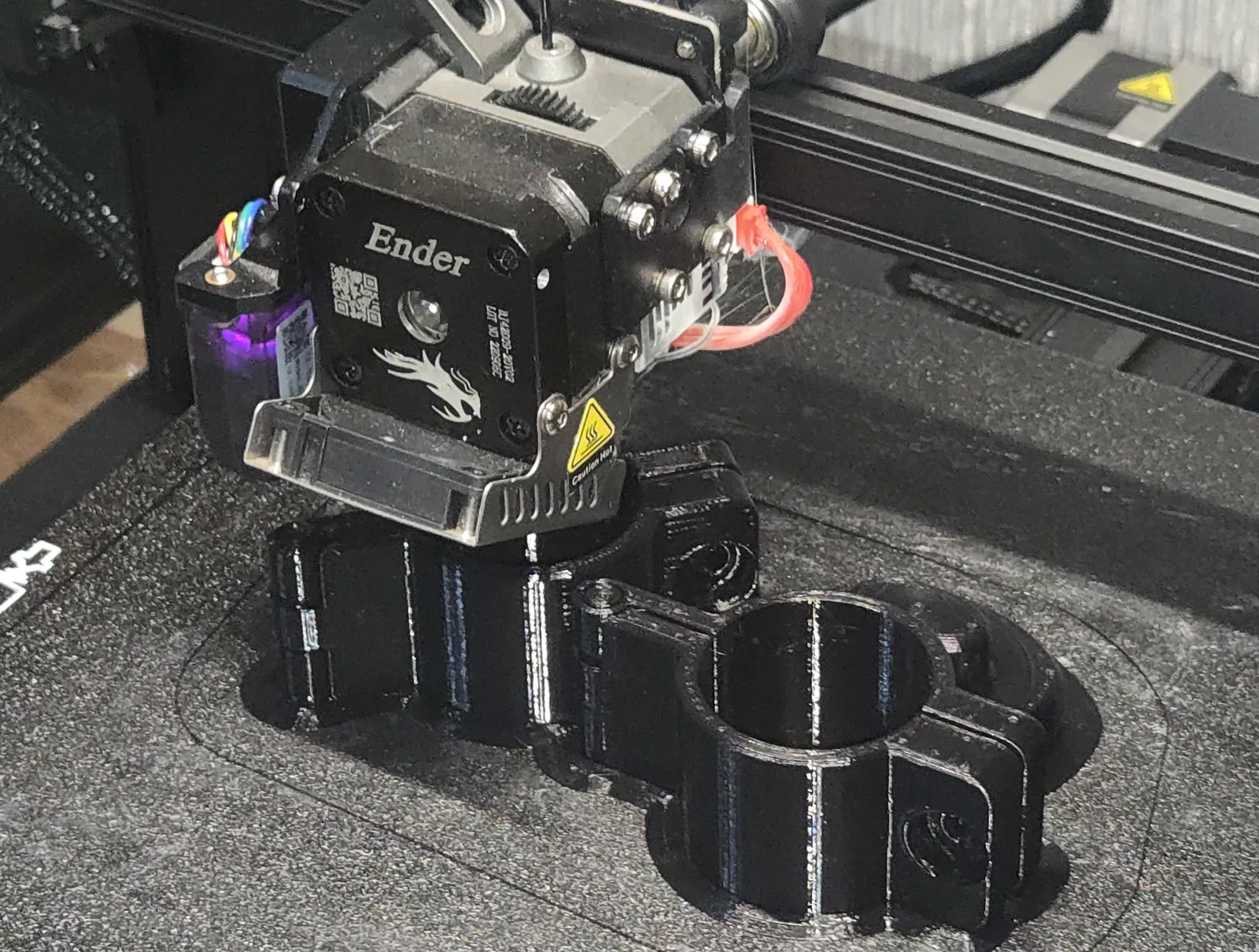

Mẫu này mình in trên Ender 3.

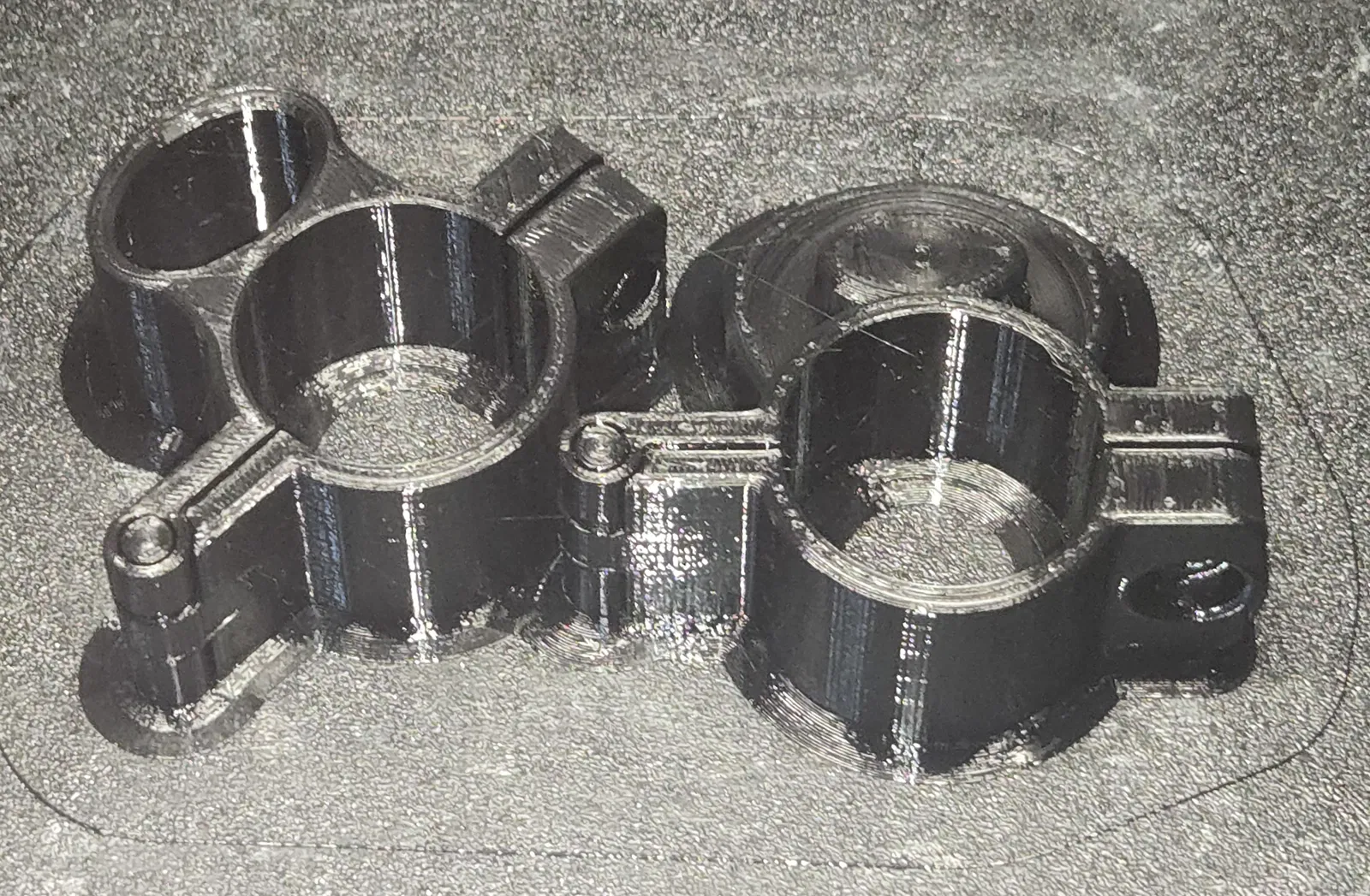

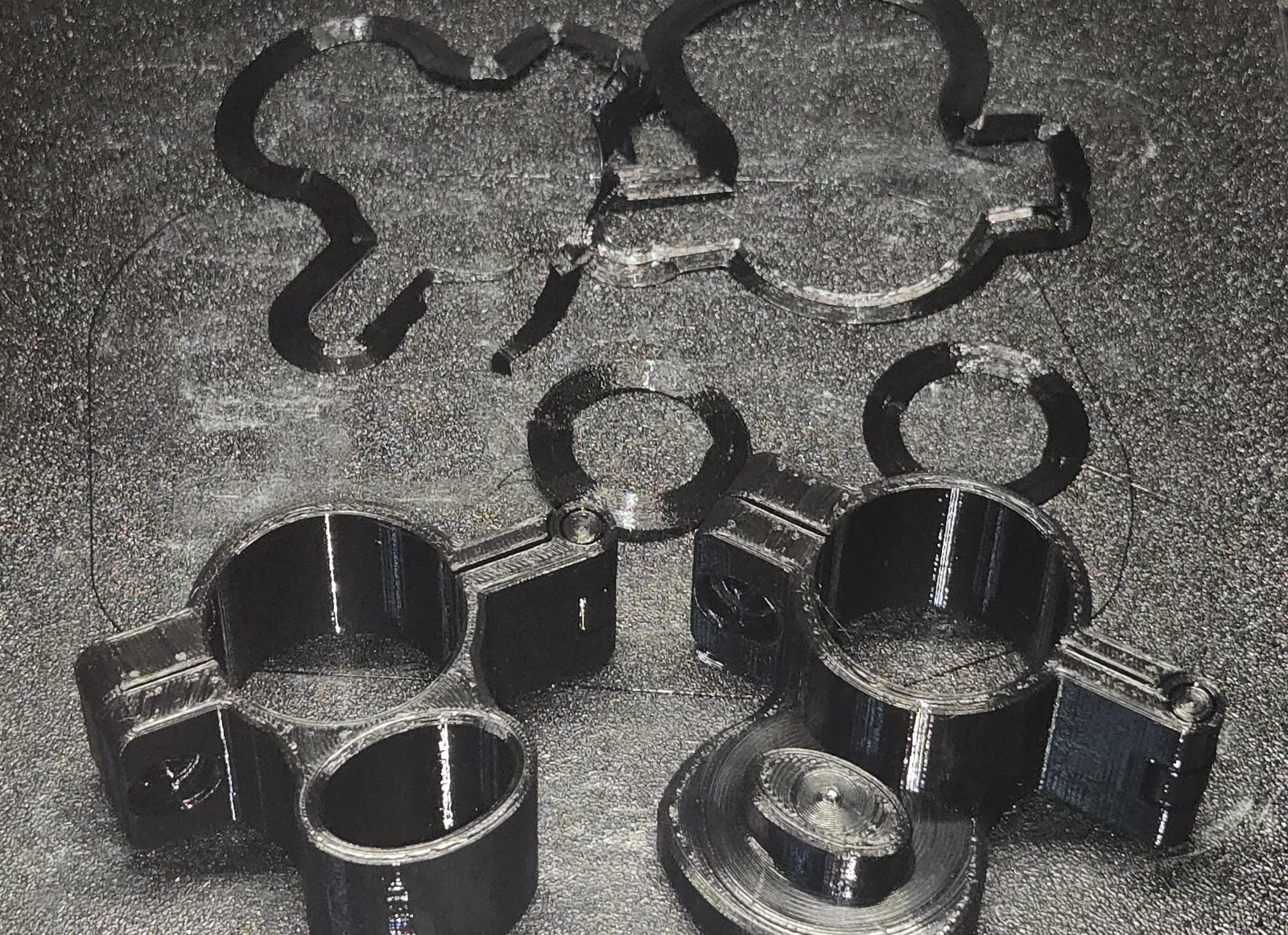

À quên nữa, cái này là print in place. Mình có set up một file 3MF chung với từng phần đã assemble sẵn. In ra rất sạch trên máy mình, thậm chí không cần bẻ/ráp lại bản lề (hinge) gì luôn—trước giờ mình tải vài mẫu khác về hay phải nạy hinge một chút.

PETG Basic. Nozzle: 0.4 Layer: 0.2 (lớp đầu 0.25) Infill: Honeycomb, mình khuyên không dưới 10%. Walls: 3

Đèn này không nặng, nhưng chắc bạn sẽ muốn bẻ nhẹ cái thân (stem) hoặc chỉnh các tay đèn, nên tốt nhất để 3 walls trở lên.

Nói chung, cứ chọn thông số bạn thấy hợp là được, kẹp này khá cứng cáp.
