Magazine clip cải tiến dùng dây thun cho Flick 19X With MODS! (open-source CAD)

Lời cảm ơn

Xin cảm ơn rất nhiều @myuto_675467 vì không chỉ tạo ra thiết kế này, mà còn cho phép có phiên bản thuộc mục Labs để mọi người remix.

File CAD open-source gốc nằm ở bên kia:

Tại sao lại đăng listing này?

Vấn đề của lò xo in (printed spring) có hai điểm. Một là vấn đề “memory”: nếu để đạn trong băng quá lâu, lò xo bị “quen” theo hình dạng bị nén và mất lực. Hai là, với lực ban đầu thì nó chạy tốt khi băng còn ít đạn, nhưng khi nạp nhiều, mấy viên phía trên bị ép quá chặt ở đầu băng (magazine) nên không nhả ra được. Nếu lò xo bị “memory compressed” và yếu đi, thì lại hoạt động được khi có nhiều đạn, nhưng càng bắn hết dần thì nó không đẩy mấy viên cuối lên đủ cao.

Ngoài ra, phần đáy của băng (nắp đáy trượt vào) bị lỏng quá, tuột ra rất dễ.

Listing này làm gì

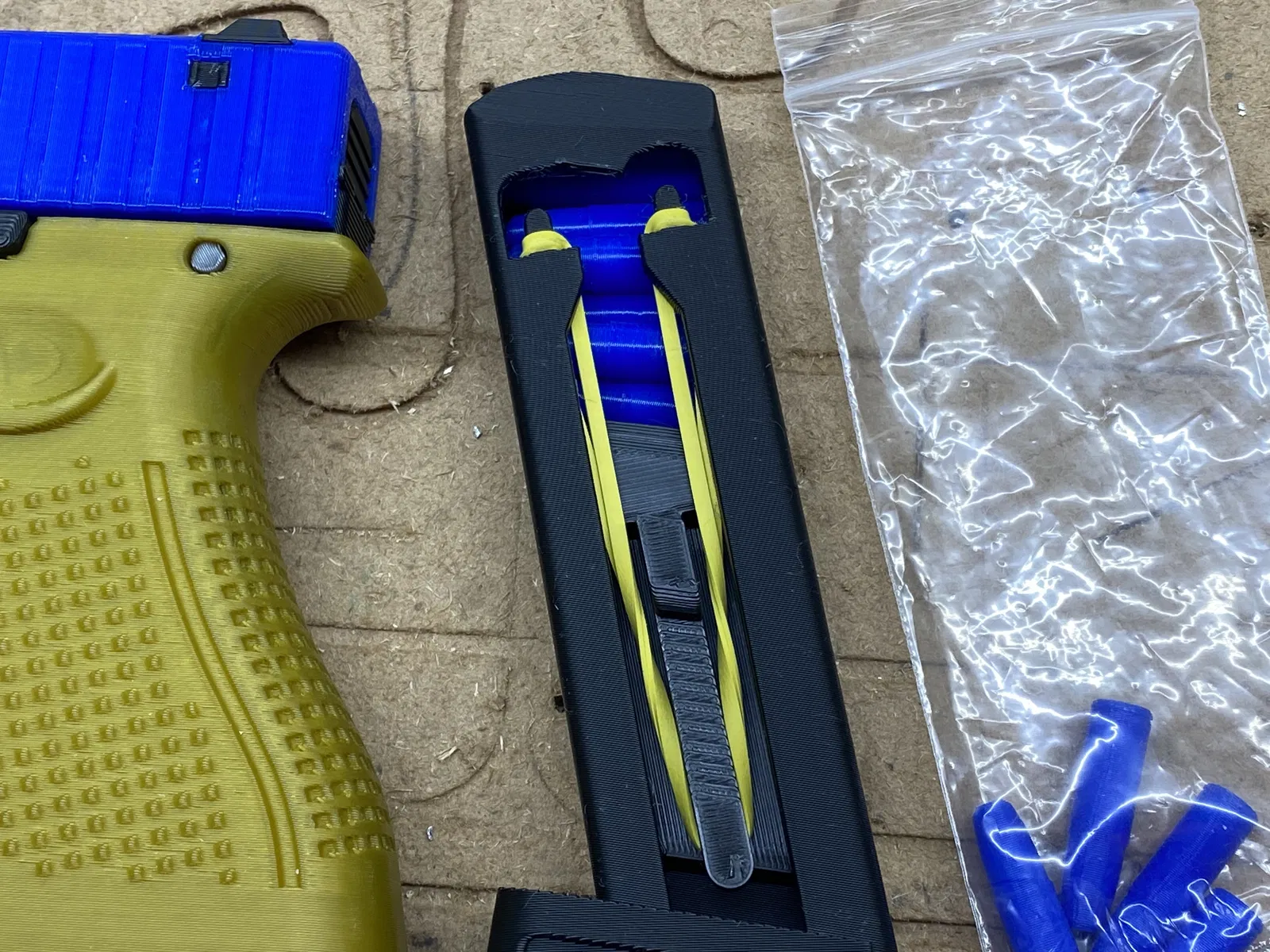

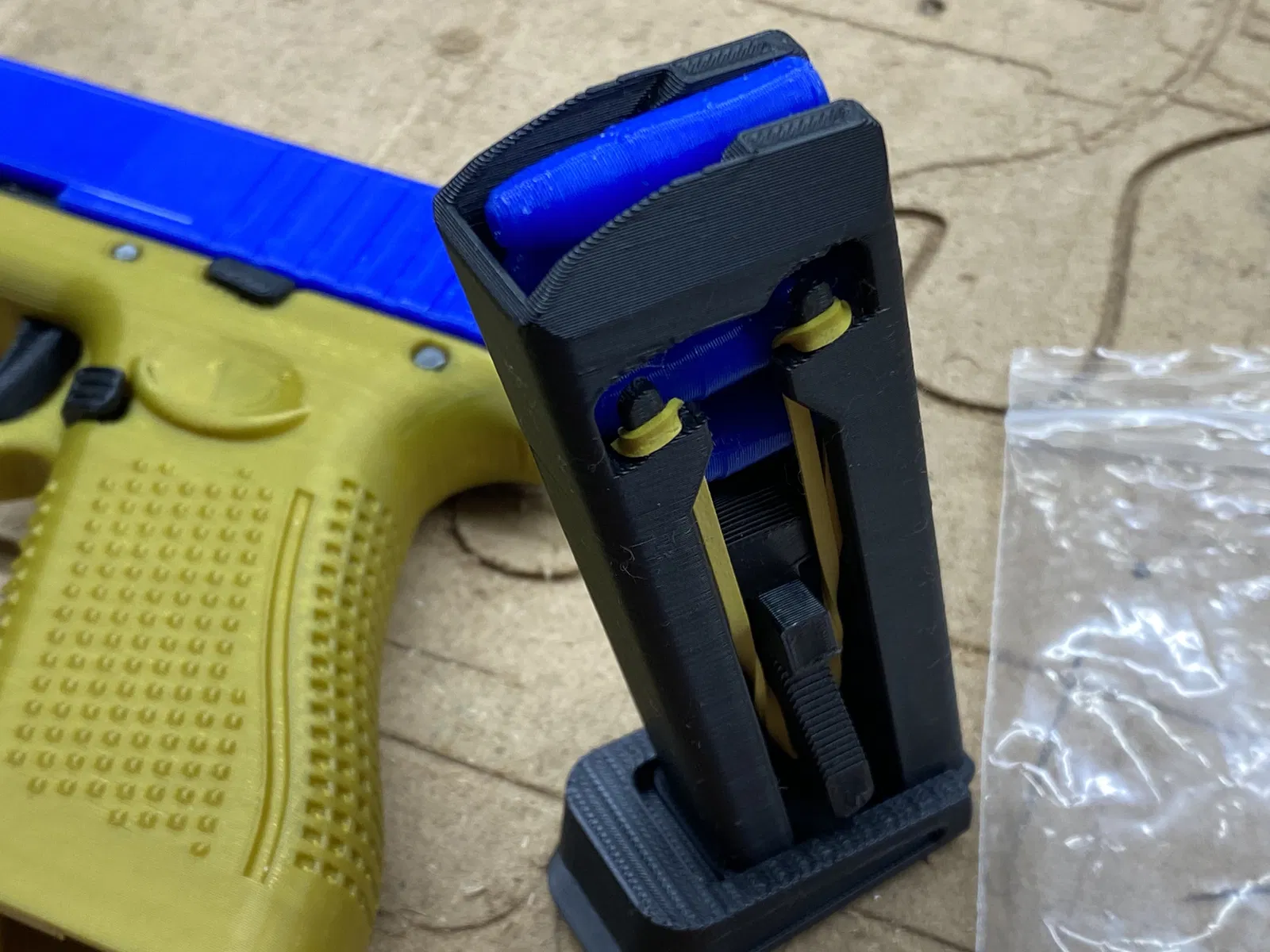

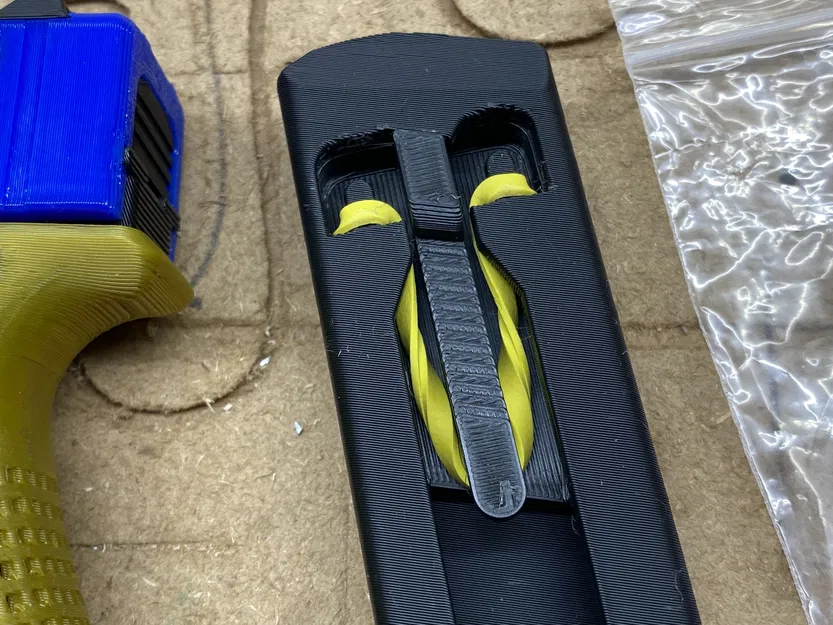

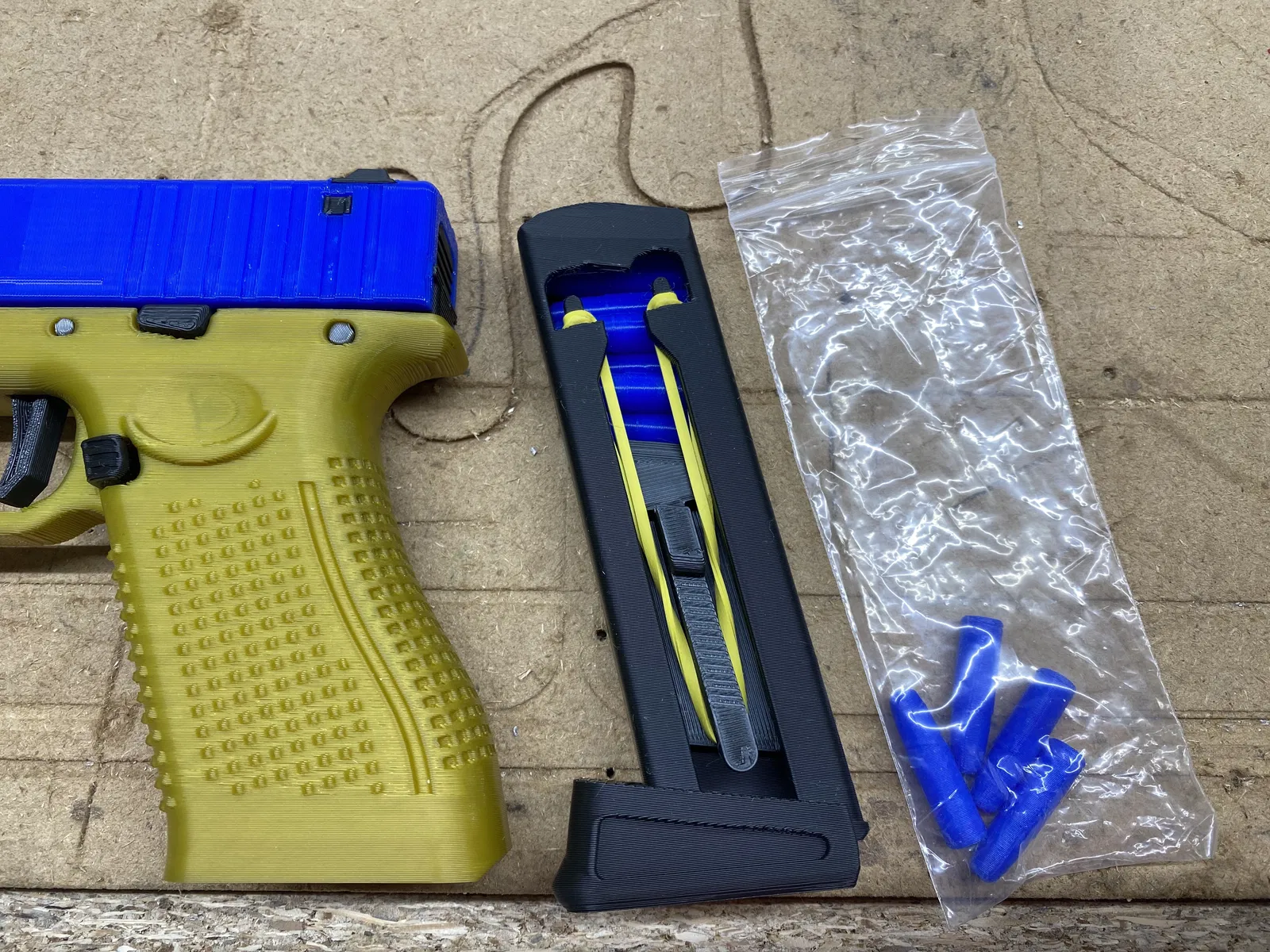

Thay vì dùng lò xo in cho magazine clip, bản này dùng dây thun (rubber band) để tạo lực lò xo cho cơ chế của băng. Tốt hơn nhiều. Có thể còn cải thiện thêm nữa.

Mình cũng chỉnh phần đáy băng (nắp đáy trượt vào) để bám chặt hơn. Dù vậy nó vẫn tuột hơi dễ. Mình nghĩ có thể xử lý tốt hơn bằng cách làm kiểu retention-clip để khóa nắp đáy lại, trừ khi bạn chủ động bấm/cạy để nhả.

Vẫn còn đang chờ xử lý

Vẫn còn vài vấn đề khác cần giải quyết, ví dụ:

• Mình cũng thấy một lỗi ở cả băng gốc (dùng printed spring) và bản của mình ở đây: đạn không được giữ/“quản” tốt, nên ở đầu băng nó bị chĩa lệch và không vào được buồng đạn (chamber), làm cò (trigger) không kéo được.

  Ghi chú thêm:

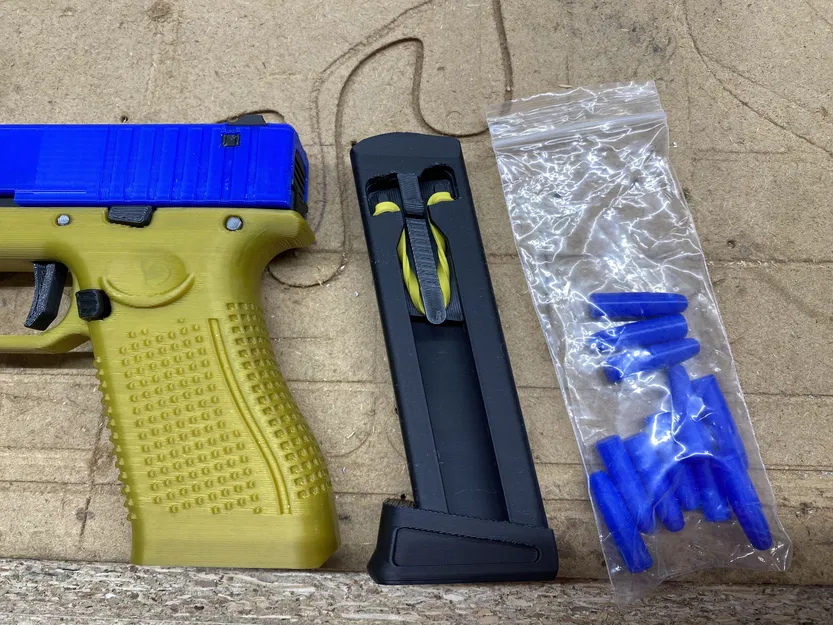

  Mình test đạn nhỏ và đạn lớn; đạn nhỏ có vẻ bay ra khỏi nòng nhanh hơn nhiều. Nên mình đang dùng đạn nhỏ.

  Nếu băng được thiết kế để chứa đạn lớn, thì có phải đạn nhỏ bị dư khoảng trống quá không? Thỉnh thoảng nó bị lệch vị trí ở đầu băng. Mình cũng tự hỏi đường dẫn từ băng lên buồng đạn có thể “bo/siết” lại tốt hơn không. ??

  Có ai có ý tưởng để sửa chỗ này không?
