Zapata gài (galleta) cho tripod – tấm quick-release phẳng in 3D

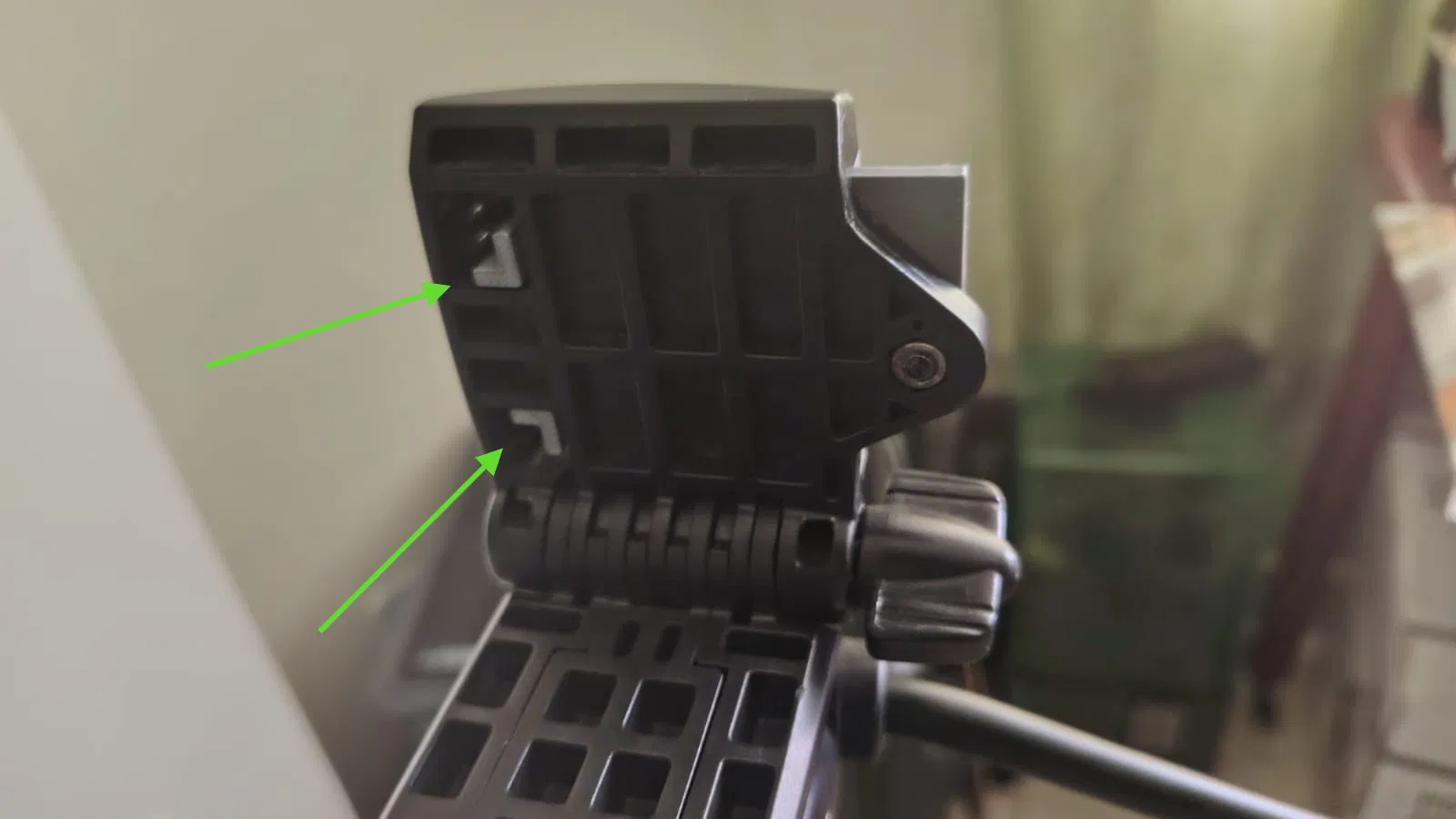

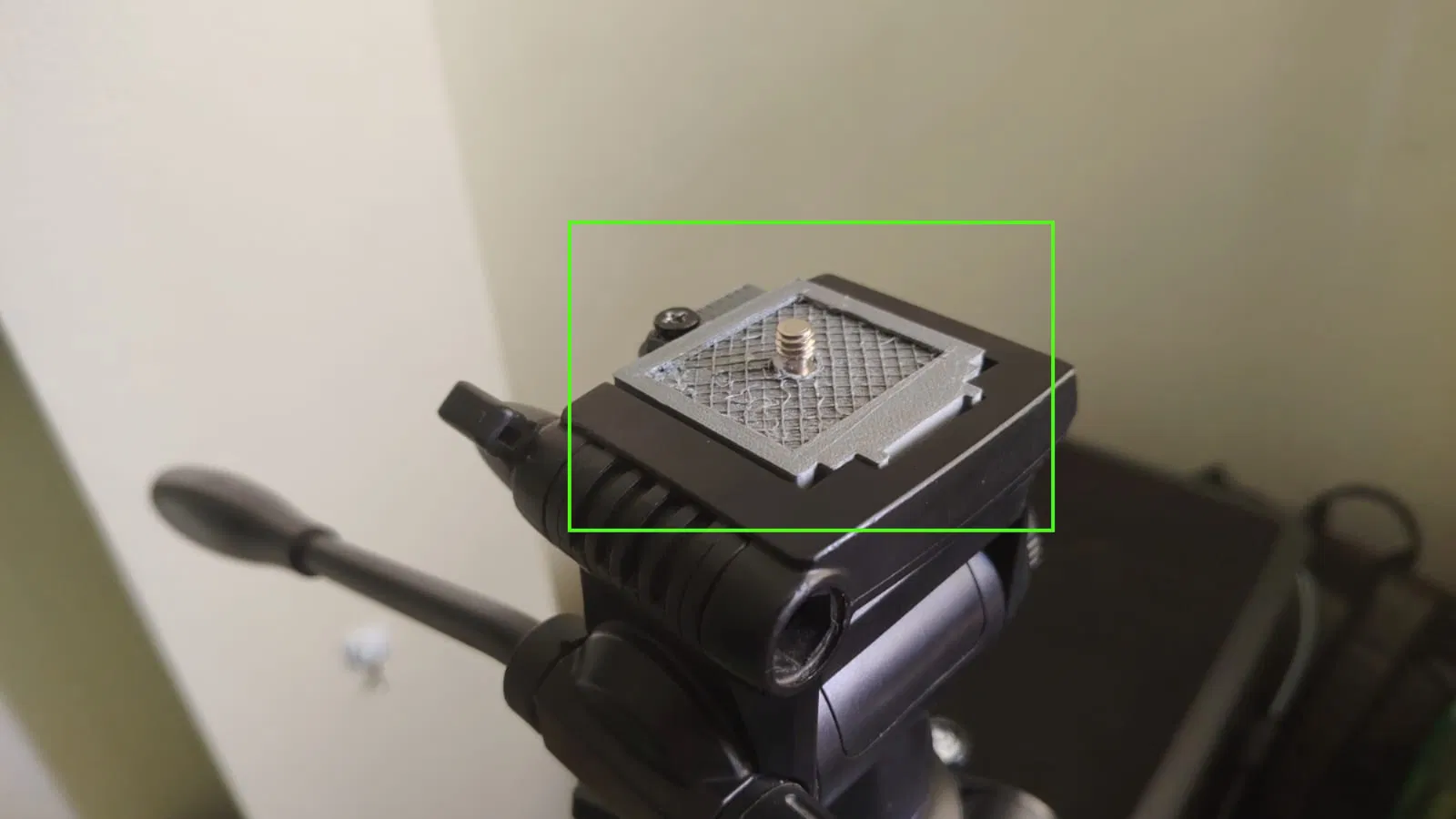

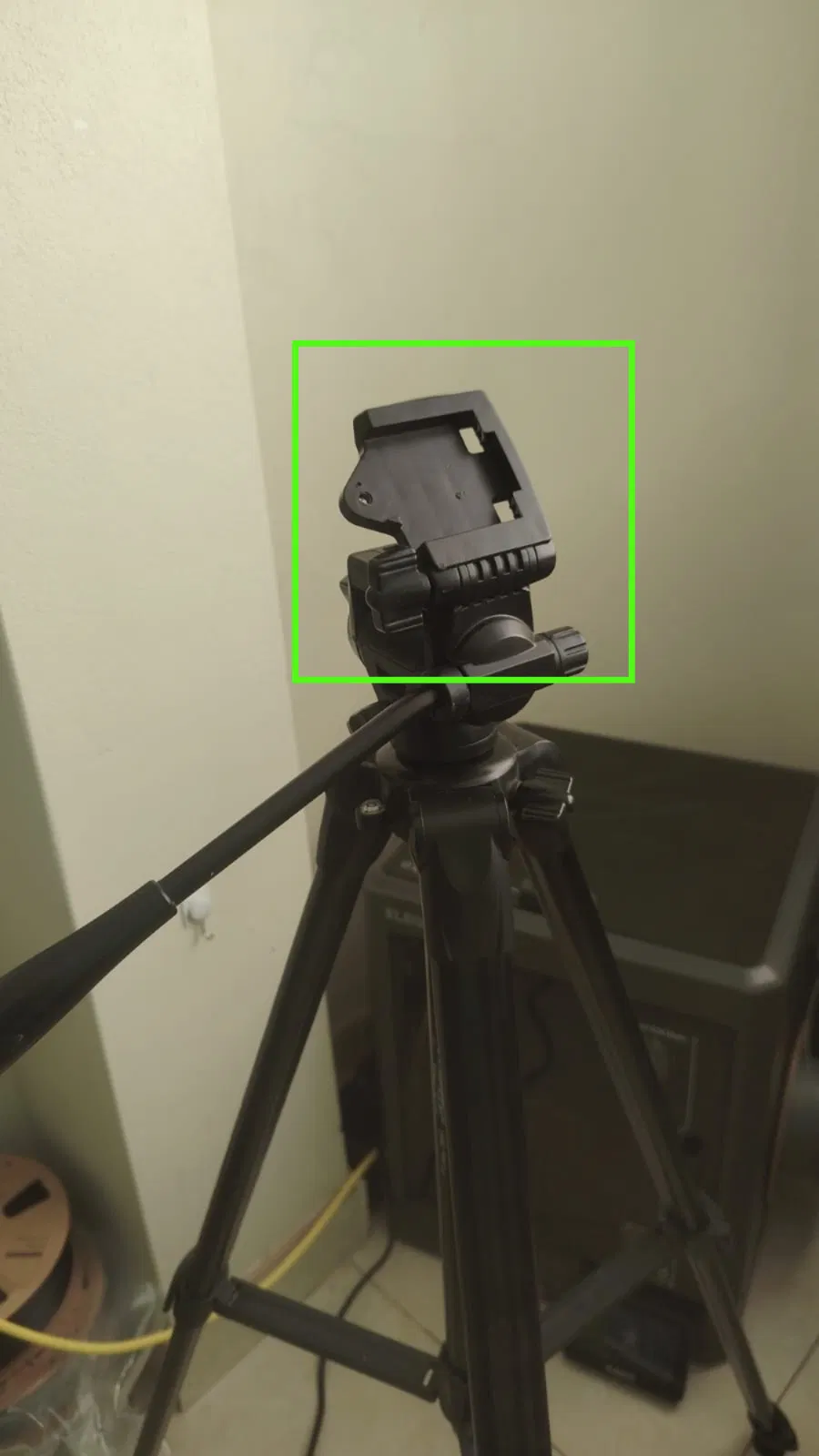

Placa quick-release phẳng để kẹp/giữ cho tripod, được thiết kế và gia công bằng in 3D để gắn khít trực tiếp vào đế của đầu tripod mà không cần gờ hay cao su chống trượt, vì nó sao chép đúng hình học bên trong của zapata (đế gài) của tripod.

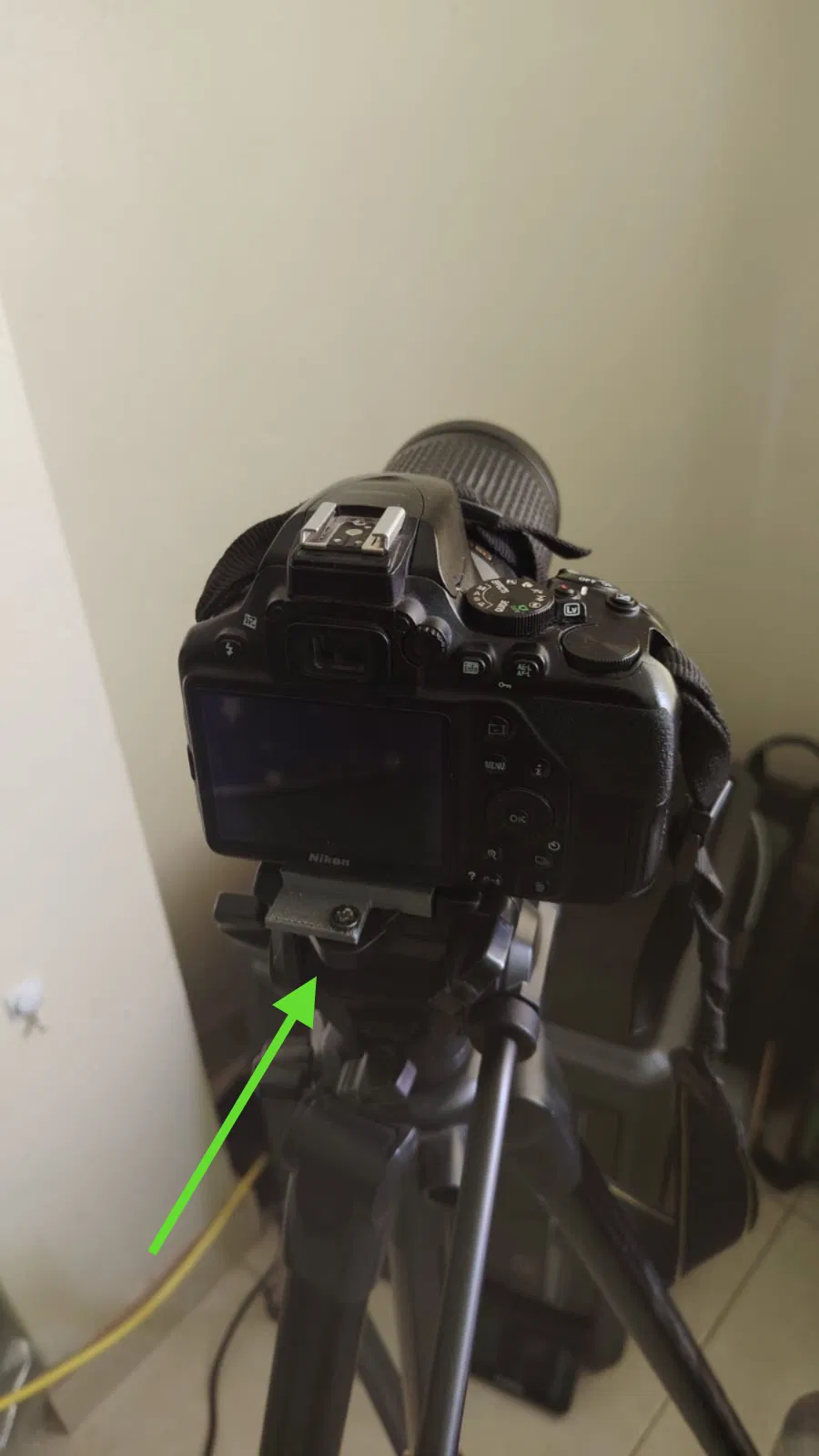

Con ốc trung tâm dùng loại chuẩn để gắn máy ảnh (ren 1/4"-20), được tận dụng lại từ một placa quick-release cũ bị hư, tương tự như chốt siết phía dưới. Cách này đảm bảo tương thích hoàn toàn với các máy như Nikon D3500, đồng thời tận dụng phần kim loại zin, giúp tăng độ bền và tuổi thọ cho chi tiết in mới.

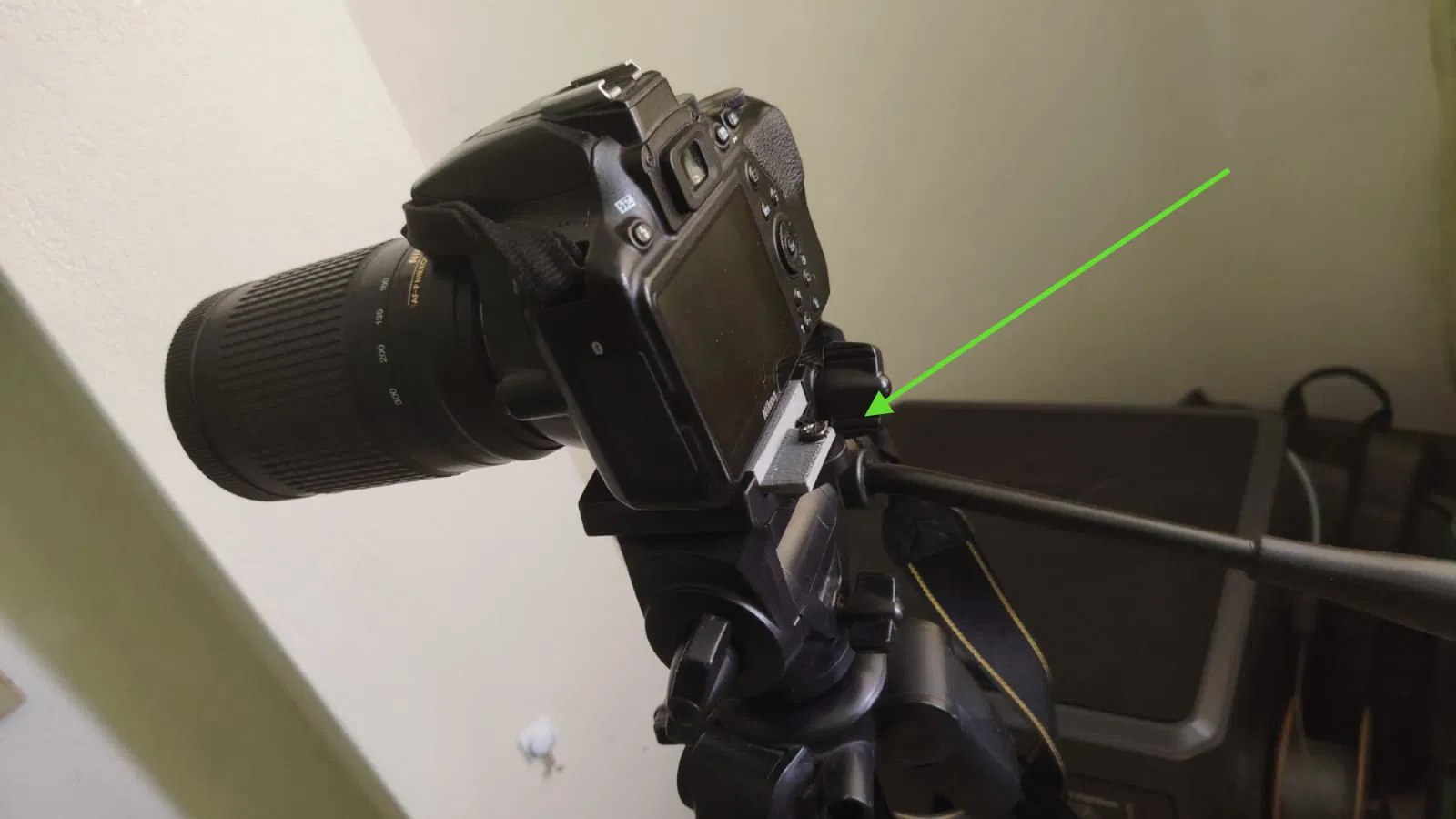

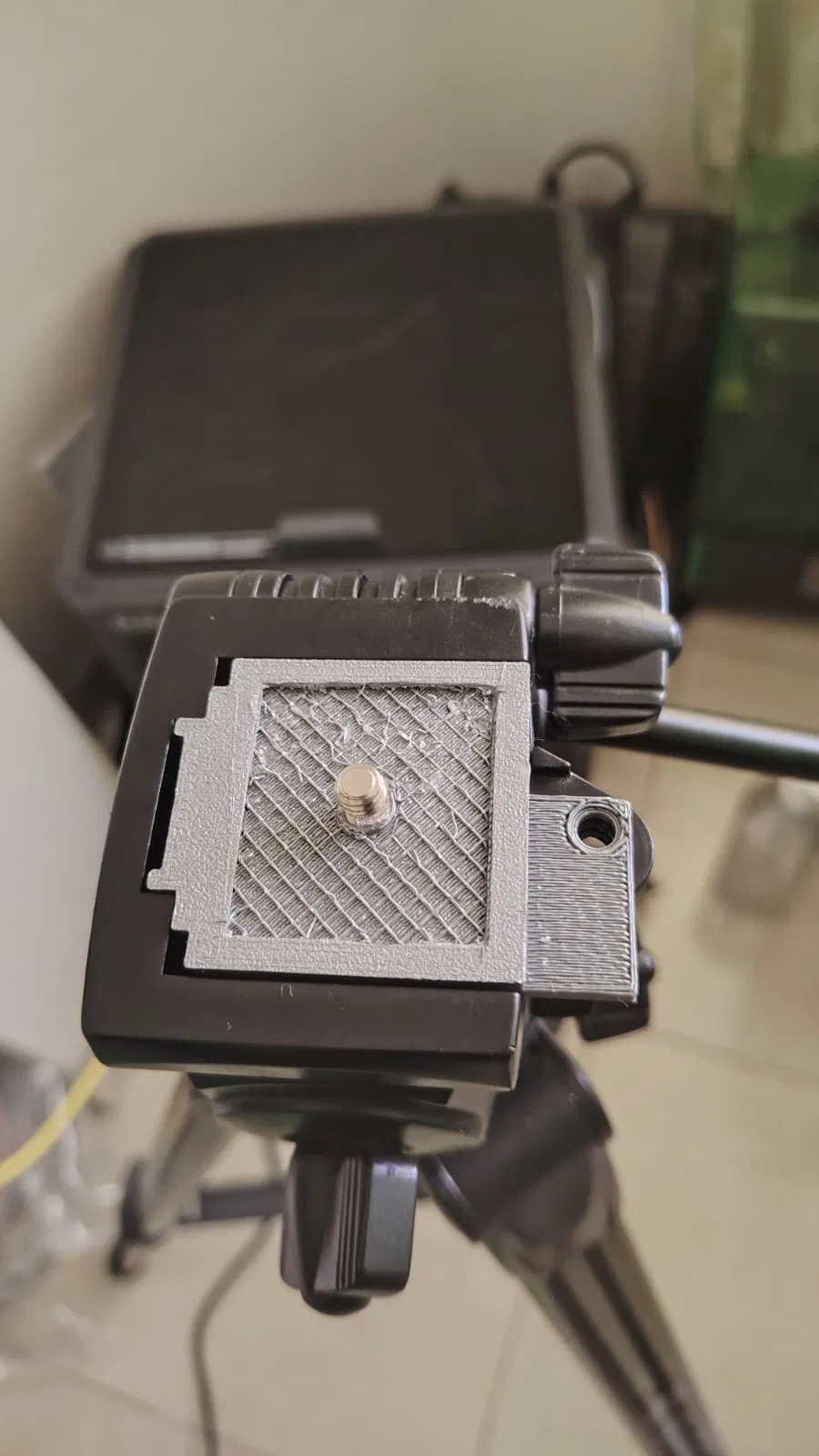

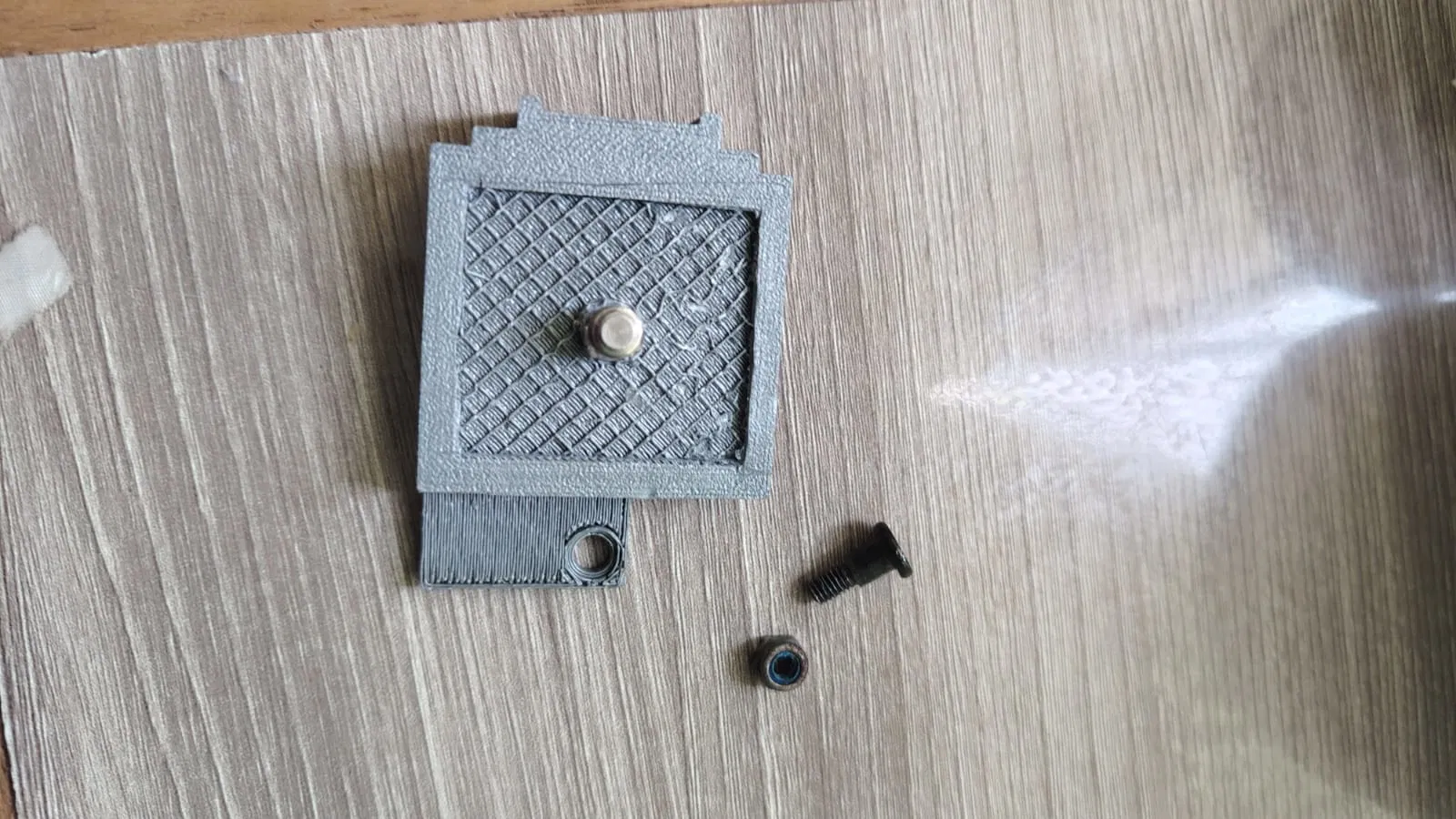

Mặt trên có hoạ tiết dạng lưới giúp tăng độ bám với thân máy ảnh và phân bố tải tốt hơn quanh con ốc. Mặt dưới tích hợp một hốc âm để đặt đầu ốc kiểu D-ring và một lẫy nhỏ có lỗ xuyên, cho phép cố định tấm vào phần carriage của tripod bằng chốt và đai ốc để tăng độ an toàn cơ khí.

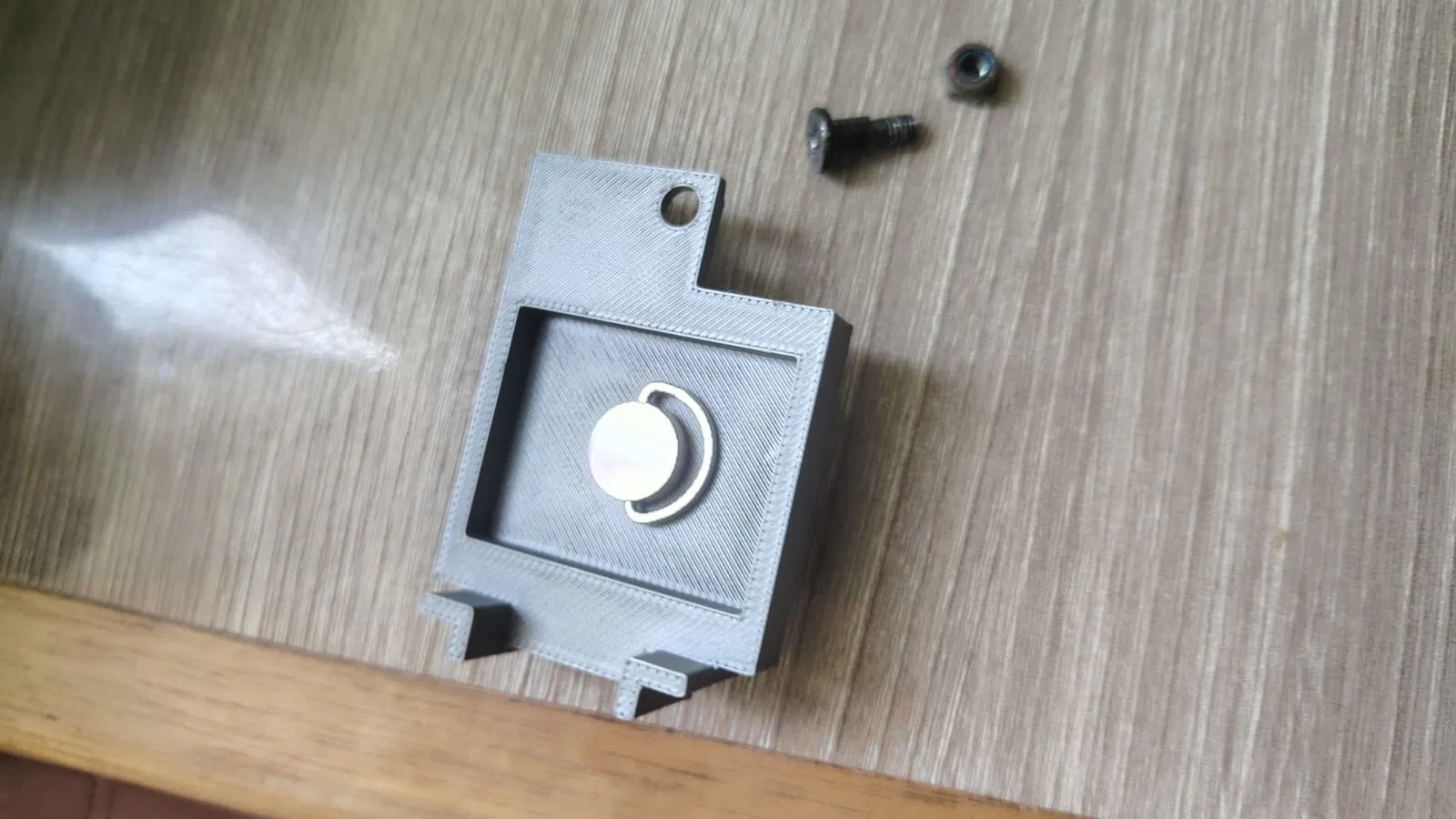

Ở mặt dưới của tấm còn được thiết kế một phần khoét rỗng để giấu hoàn toàn đầu ốc, giúp đầu ốc nằm phẳng (flush) trong chi tiết. Nhờ vậy tránh bị cấn khi tỳ lên đầu tripod, nhìn gọn đẹp hơn và bảo vệ đầu ốc khỏi va đập hay mài mòn trong quá trình sử dụng.

Cuối cùng, chi tiết được in bằng PLA+ ở nhiệt độ 225°C

với máy in Elegoo centauri carbon.
