Bản lề cửa cho tủ đựng máy in 3D kích thước mở rộng

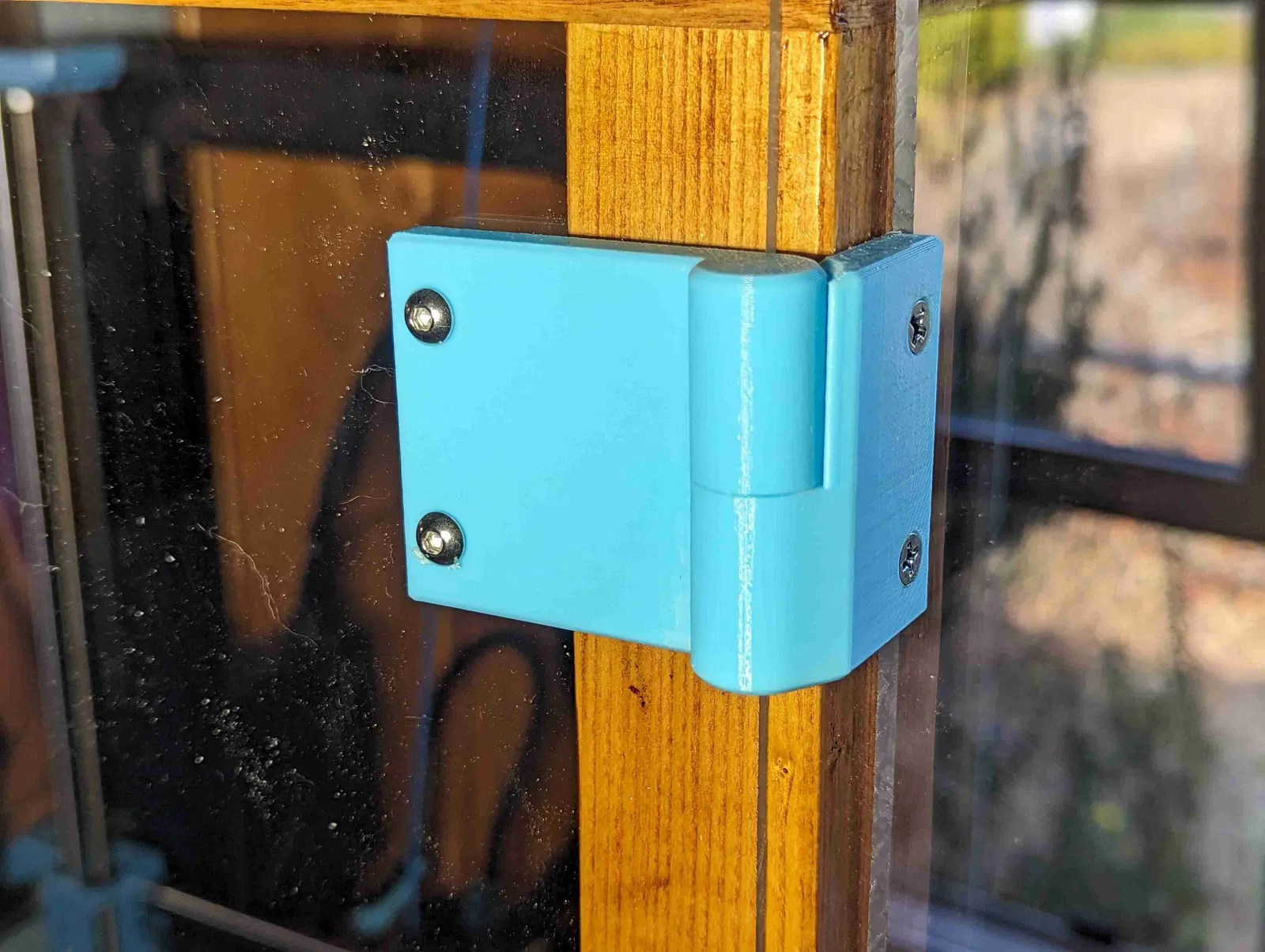

Trong việc xây dựng một vỏ cho máy in của tôi, tôi đã sử dụng các thanh 2x2 cho các hỗ trợ thẳng đứng (kích thước thực tế 1-½"x1-½"). Bản lề gốc là một thiết kế tuyệt vời, và để làm cho nó vừa vặn, tôi đã mở rộng nó để phù hợp với các hỗ trợ thẳng đứng rộng hơn này.

In ấn

Các mô hình bản lề được định hướng để được đặt ở bên phải của cửa. Nếu bạn cần bản lề bên trái, hãy lật/mirror cả hai phần của mô hình trên trục X trong slicer của bạn.

Ghi chú

Các lỗ gắn được kích thước cho các bu lông M4. Tôi sử dụng bu lông M4 cho cửa vỏ của mình, và vít SAE #6 cho nửa cố định trên khung gỗ của tôi.

Mô tả Mô hình Gốc

Bản lề cửa cho vỏ máy in 3D.> > Nó sử dụng bu lông M4.> > Chiều cao tổng thể là 50mm.> > Tôi đã thiết kế nó cho vật liệu 6mm hoặc 1/4".> > Bản lề vừa khít nhưng không chặt và cửa có thể tháo rời. Đảm bảo không có các vết nhựa bên trong lỗ và xung quanh chốt để tránh kẹt. Nếu nó quá chặt, bạn có thể sử dụng một chút mỡ lithium hoặc chà nhẹ chốt.> > Chúc bạn in ấn vui vẻ!
