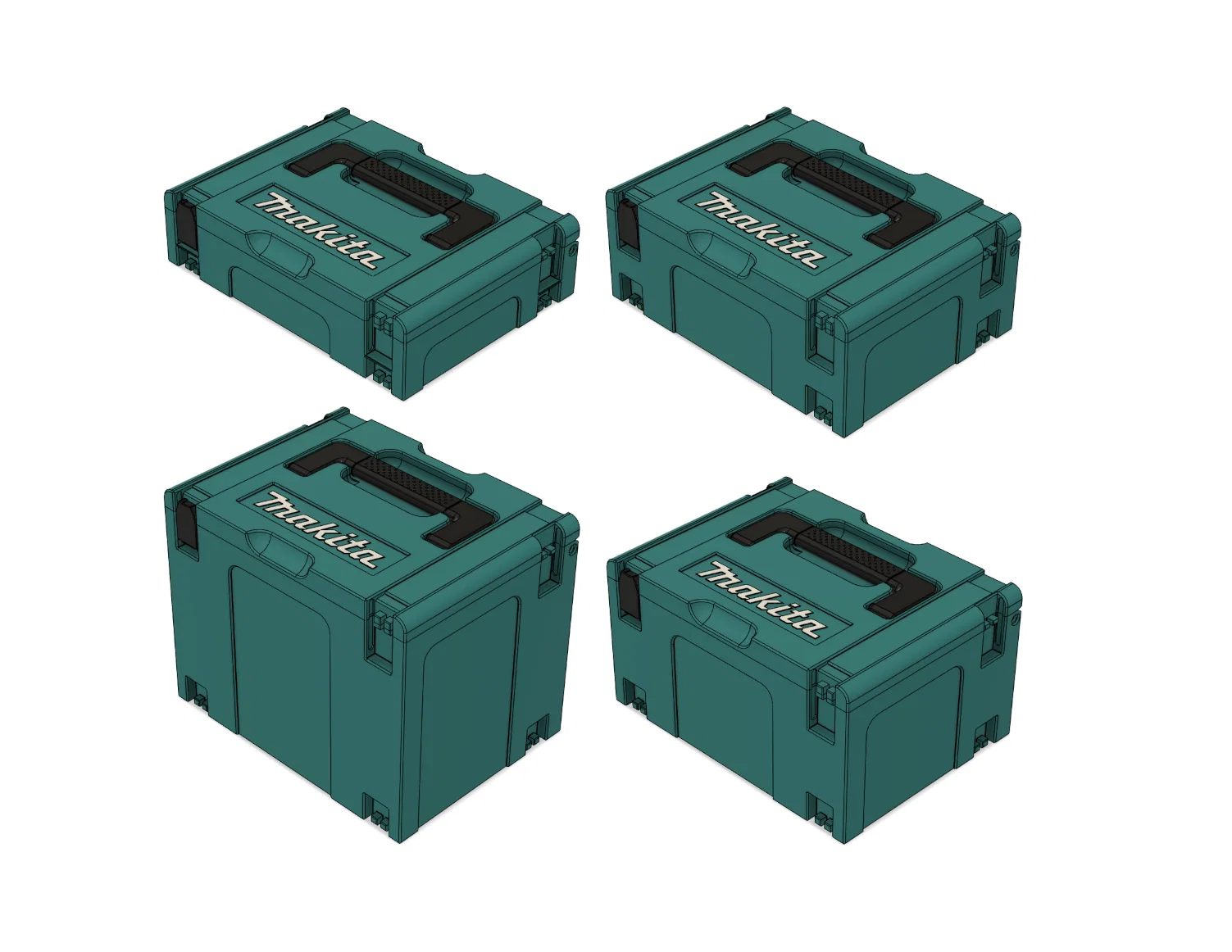

Makita MAKPAC Mini; Size 1, 2, 3 và 4 (tỉ lệ 50%)

MAKPAC zin thì mắc, vậy sao mình không 3D print luôn cho rồi? Ừ thì làm được, nhưng hiện không có sẵn model nào, với lại in 3D một món cỡ 30x40 cm thì chi phí gần bằng mua đồ ép nhựa (injection moulded) luôn. Chưa kể đa số máy in không có build volume lớn kiểu đó — vậy làm bản nhỏ hơn thì sao? Chuẩn, lại càng không có, nhưng mà có mấy hộp nhỏ để đựng vít, mũi khoan… thì tiện biết mấy?

Giới thiệu

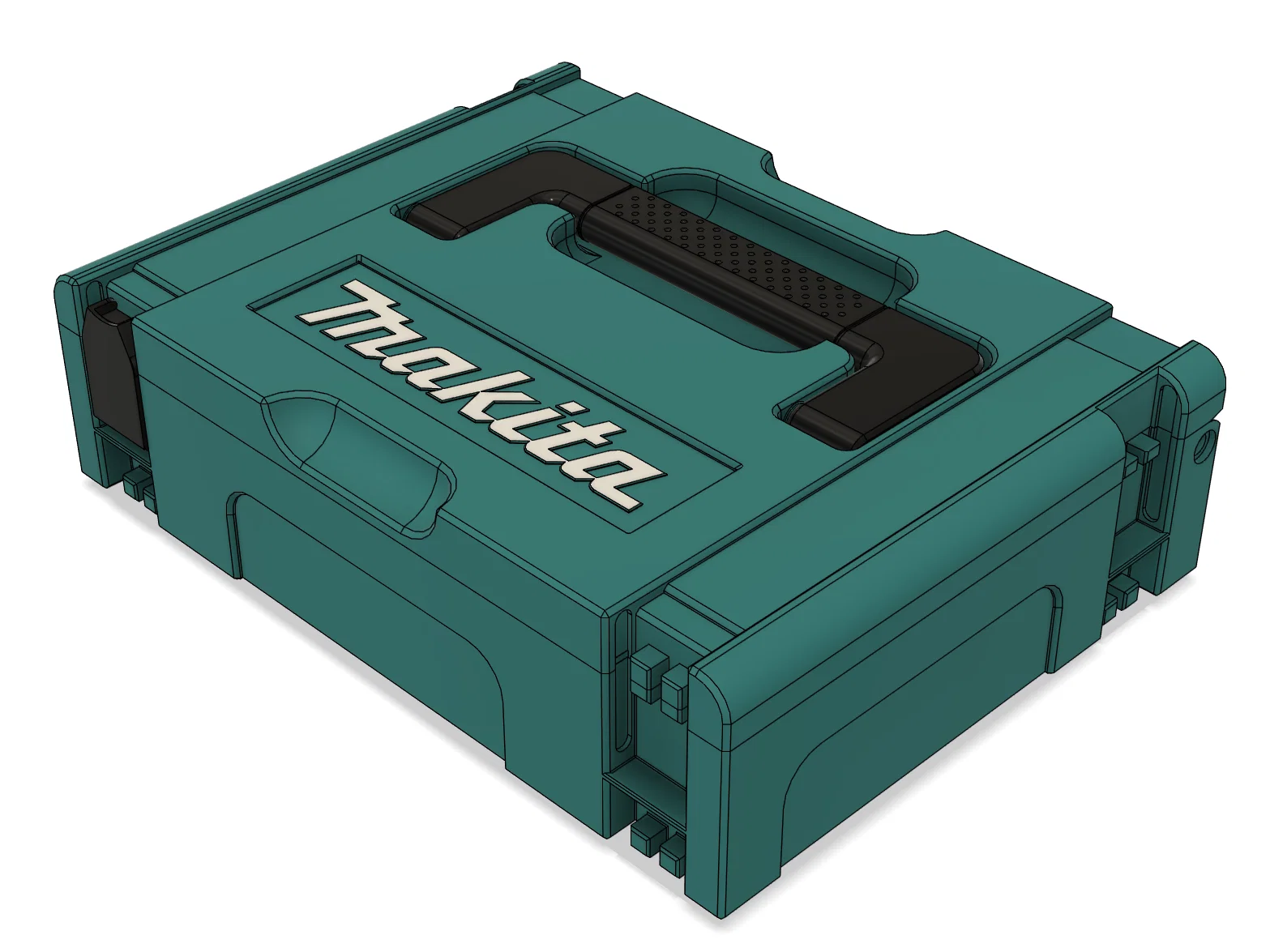

Hộp này được thiết kế để mô phỏng MAKPAC: giữ đúng tỉ lệ và ngoại hình để nhìn giống và để vô workshop cho “hợp gu”.

Lưu ý: đây không phải scale model của MAKPAC gốc; nếu bạn scale lên thì sẽ KHÔNG tương thích với MAKPAC zin.

Vậy khác chỗ nào?

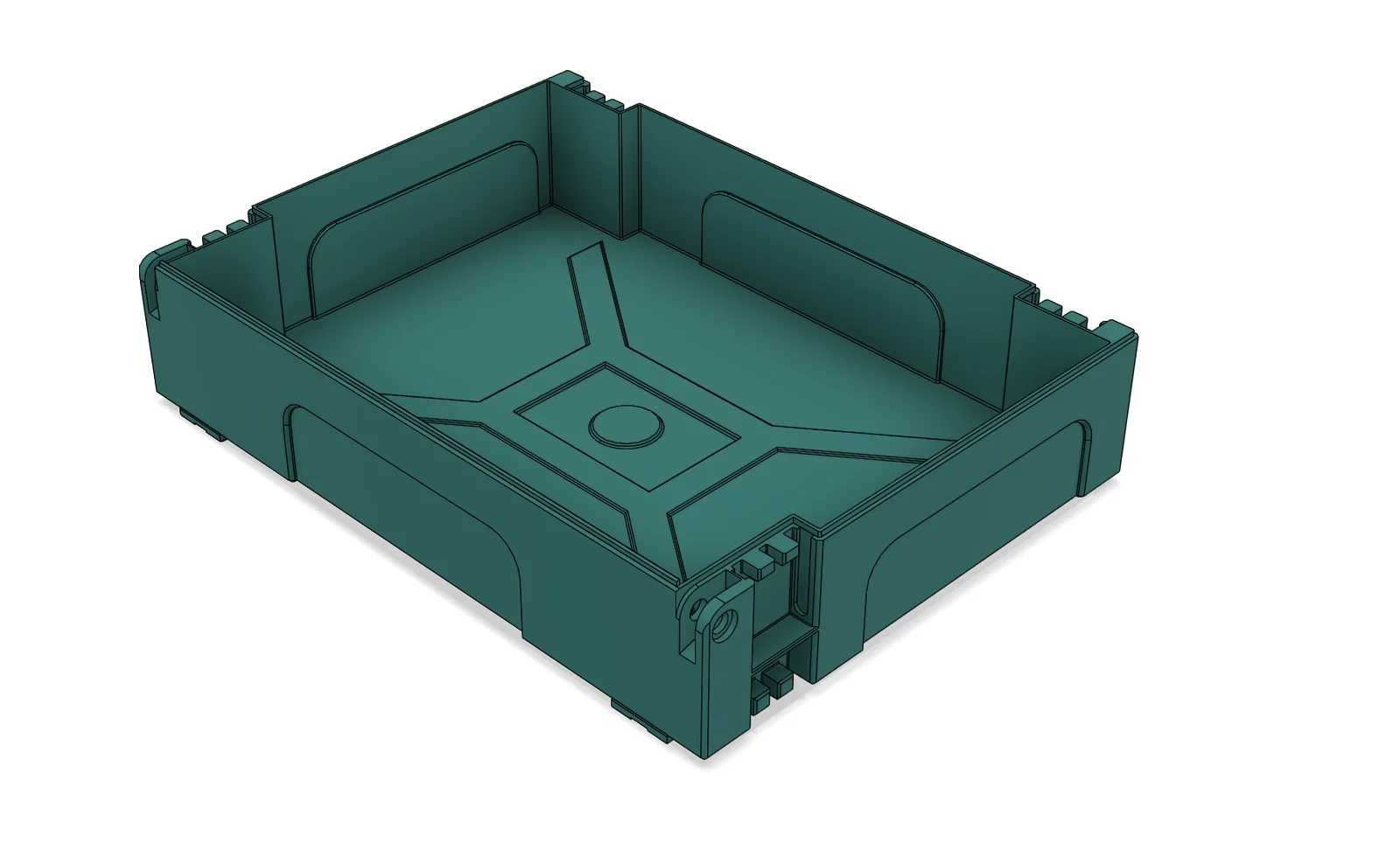

• Hình học bên trong được đơn giản hóa chút (đặc biệt là các góc).
• Cơ cấu bản lề phía sau được chỉnh để ổn định hơn.
• Bản lề của tay xách được làm kiểu có thể tháo rời.

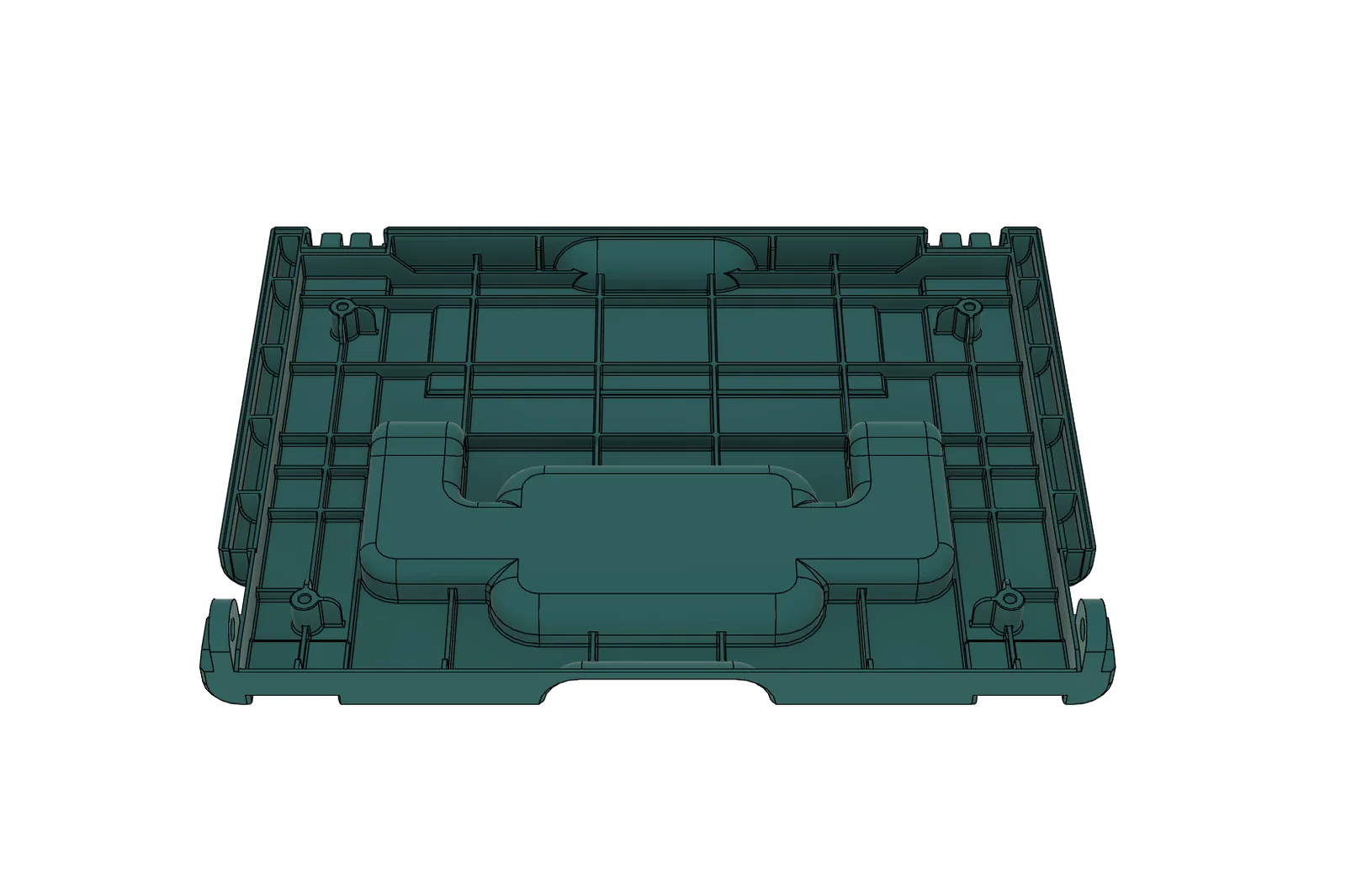

• Các lỗ/bệ bắt vít trên nắp không theo tỉ lệ gốc (thiết kế để dùng vít M3).
• Không có ngàm/gá để gắn dây đeo (carry strap) trên nắp.
• Không có phần khoét để gắn ổ khóa (padlock) phía trước bên phải.
• Bỏ các lỗ ở góc (vì sẽ lồi vào phía trong).
• Pattern đáy thay đổi nhẹ để in dễ hơn.
• Tăng nhẹ độ dày vách để cứng cáp hơn.

BOM

• Máy in có build area khoảng 200 x 150 mm
• Khoảng 250 đến 300 g filament
  mình dùng PETG đen và trắng loại thường từ Geeetech (affiliate link)
• Keo dán nhựa (mình dùng UHU Hart, ok; affiliate link)

Nếu muốn đúng màu Makita, thử tìm RAL 5021 (hoặc RAL 5018) — mấy màu này thường khá mắc, nên mình xài đen truyền thống cho kinh tế :)

In 3D (Printing)

Nhớ là sẽ có khá nhiều overhang và bridge nhìn có vẻ “ghê ghê”, bạn nên test print để kiểm tra coi máy mình xử lý ổn không — thiết kế là vậy đó.

Dùng các setting dưới đây như hướng dẫn tham khảo.

Chung

• PETG
• Layer 0,2 mm
• 3 walls
• 3 bottom surface layers
• 25 % gyroid infill
• Support thường với interface spacing 1 mm
• Interface xoay 90° so với buildplate
• Bridges 0° so với buildplate

Chốt (pins)

• Maximum walls
• Concentric patterns
• Random seams

Chân (feet)

• Không cần supports, chỉ cần bridges

Nhãn (label)

• Không cần supports, chỉ bridges
• Bridges ở 45°
• Đổi màu sau layer 4 (phần base dày 0,8 mm) nếu muốn logo khác màu; layer 5 và 6 sẽ là màu còn lại
• Có kèm 1 label trống — dùng 2 layers (0,4 mm) để bạn tự làm chữ của mình

Lắp ráp (Assembly)

tPhần chân và label cần dán keo (để tiết kiệm vật liệu và giúp in dễ hơn). Tay xách cũng cần dán lại với nhau.

Các bridge dùng trong lúc in có tolerance khoảng 0,1 đến 0,2 mm và chủ ý tạo bề mặt để keo “bám” — nên dù bạn in PETG thì mối dán vẫn bền. Vì vậy nếu bạn có máy in multi-material và định dùng vật liệu support để ra bề mặt đẹp mịn, lưu ý là bạn đang vô tình làm bề mặt dán keo bị “mịn” hơn so với thiết kế (thiết kế cố tình để hơi nhám).

Dán xong hết rồi thì gắn tay xách và nắp bằng các chốt (pins) tương ứng.

Do sai số in và vì pins được in với random seams nên bề mặt sẽ hơi nhám có chủ đích để tăng ma sát, tránh tuột ra. Nếu bạn chưa đẩy vô thẳng ngay được, xoay chốt và lắc tới lui một chút tới khi nó “snap” vô đúng vị trí.

Các ngàm khóa (latches) cần nghiêng 45° rồi vặn vào (giống hệt MAKPAK gốc).

Changelog

2023-06-03 v60

• Thêm thân (body) size 2, 3 và 4

2023-06-03 v59

• Chỉnh lại vài “góc lạ” của phần thân (size 1) để chuẩn bị cho các size khác

2023-06-02 v58

• Thêm chi tiết latch tối ưu

2023-05-29 v54

• Bản phát hành đầu tiên

Credits / License

MAKPAC được Makita cấp phép từ Thanos — họ đã phát hành Systainer đầu tiên vào năm 1994. Vì vậy, model này chỉ dùng cho mục đích cá nhân và không được sao chép để kinh doanh.

Logo Makita mình dùng lấy từ file Public Domain trên Wikipedia Commons: File:Makita Logo.svg — mình đã bỏ ký hiệu Registered Trademark (®) vì nó quá nhỏ, in ra không được.
