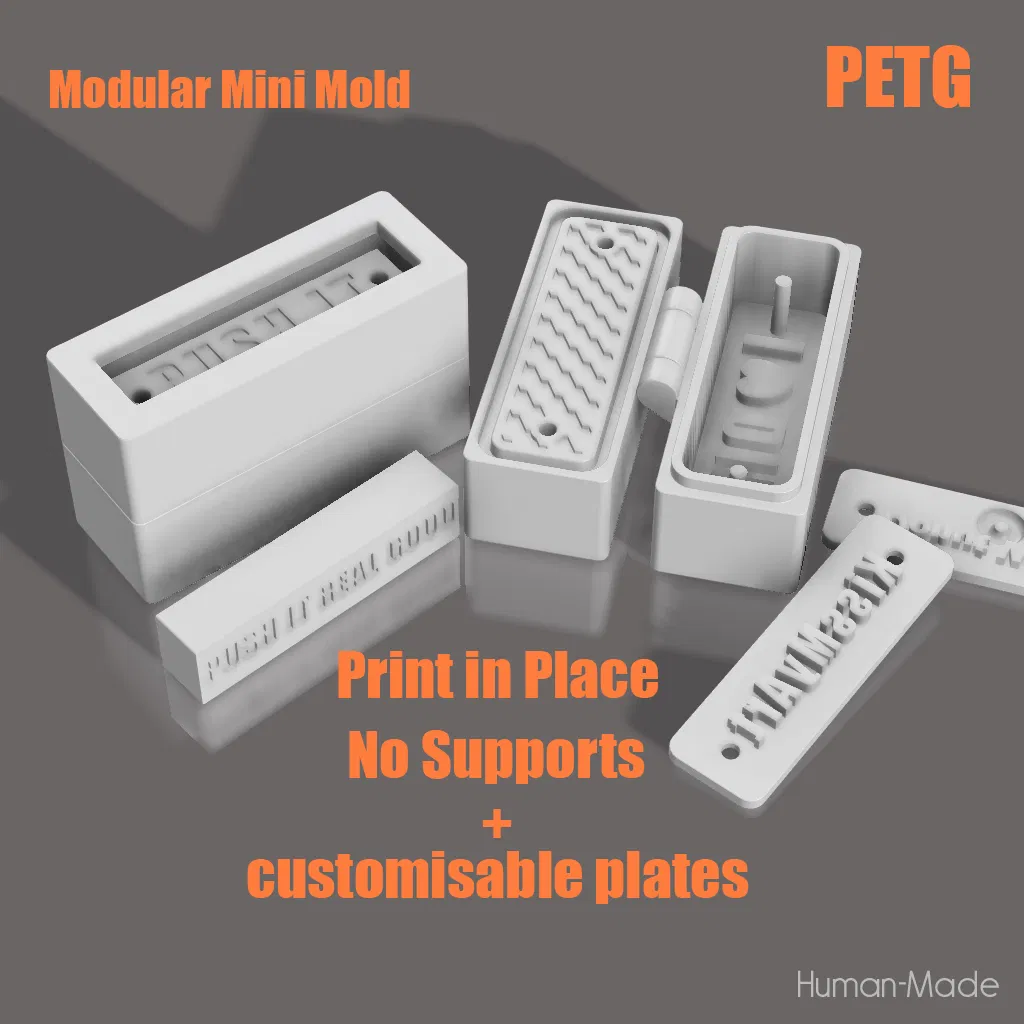

Khuôn Mini Modular bản lề Print-in-place kèm piston cho nhãn 3x10cm

Đây là một khuôn có bản lề print-in-place hoàn chỉnh, với một piston tháo rời đã được lắp sẵn bên trong hộp. Không cần supports khi in với các profile 3MF đi kèm. (vui lòng đọc phần cài đặt ở cuối mô tả)

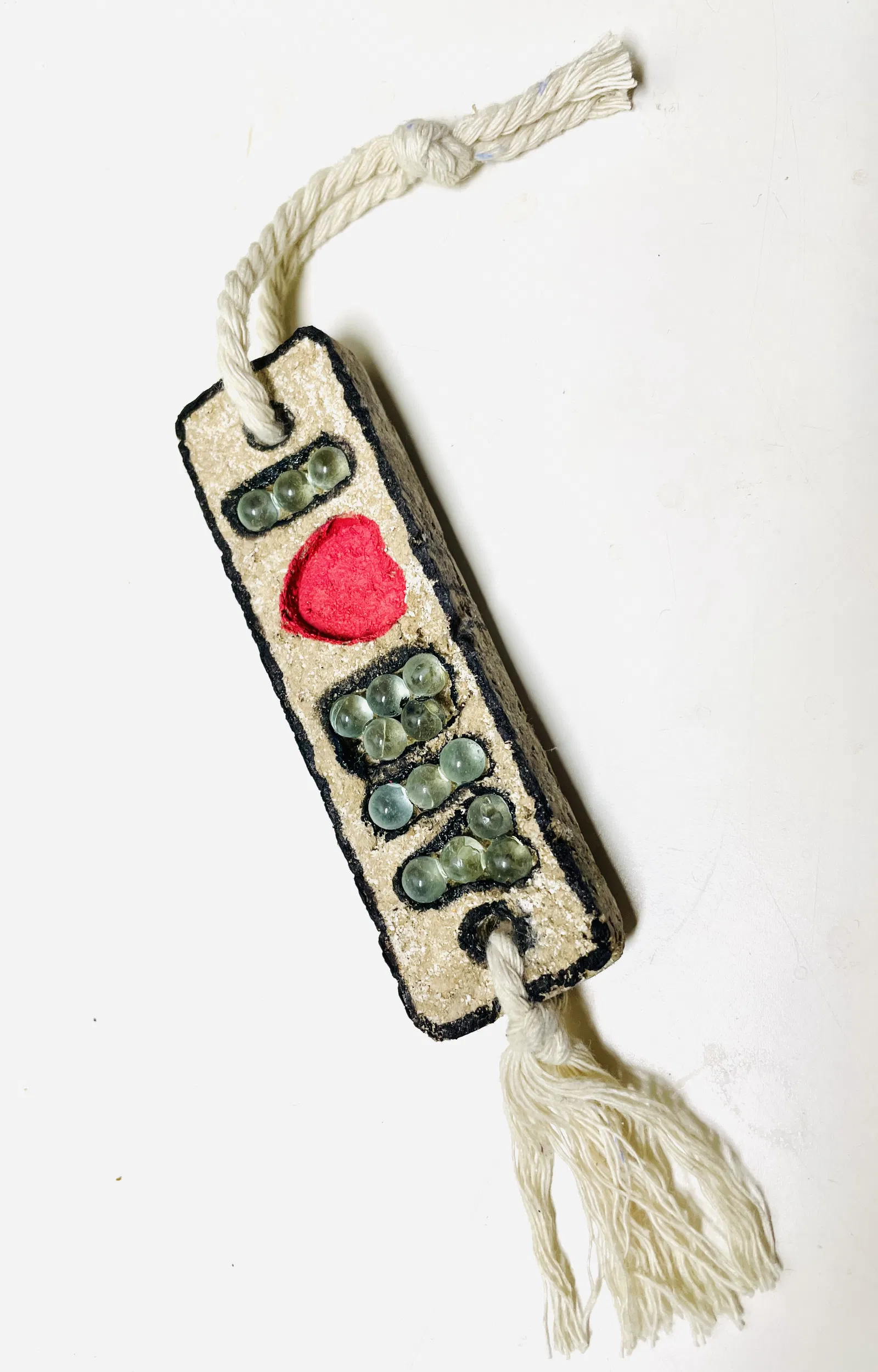

Khuôn được thiết kế để ép papier-mâché (giấy bồi) hoặc các vật liệu mềm khác như đất sét nặn air-dry thành các hình nhãn tùy chỉnh. (đọc thêm bên dưới)

Tính năng chính

• Bản lề print-in-place (khỏi cần lắp ráp)

• Piston tháo rời bên trong

• Có tùy chọn piston nối dài (không cần kẹp)

• Chứa tối đa 4 plate thay thế

• Chỉnh được độ dày nhãn (xếp tối đa 3 plate)

• Lỗ thoát nước cho vật liệu ướt

• Chốt tạo lỗ (perforation pins) ở hai bên

• Dễ vệ sinh (PETG – rửa được bằng nước)

Khuôn dùng được với các plate tùy chỉnh in riêng có chữ hoặc hoa văn. Bạn có thể xếp tối đa 3 plate cùng lúc để chỉnh độ dày cuối cùng của nhãn sau khi ép.

Plate có thể tháo ra và thay đổi tùy theo thiết kế.

Trong bộ file có sẵn 4 plate với chữ khác nhau và 1 plate trơn để bạn tùy biến trong slicer.

Plate trơn (4mm) cũng có thể xếp chồng để tăng/giảm độ dày thêm.

Piston có thể tháo rời và đã nằm sẵn trong khuôn sau khi in xong.

Có kèm một piston nối dài (tùy chọn):

• Không cần dùng kẹp

• Có thể cố định bằng dây thun đơn giản

• Giúp giữ lực ép trong lúc phơi/đợi khô nếu cần

Có 2 phiên bản Mini Modular Mold để bạn chọn:

1. Piston đáy có hoa văn

2. Phiên bản piston đáy trơn

Thiết kế thoát nước & tháo khuôn

Nếu dùng vật liệu có hàm lượng nước cao:

• Nước sẽ thoát qua các lỗ ở đáy

• Các lỗ bổ sung ở mép đáy giúp hơi ẩm thoát ra

• Hai lỗ ở đáy cho phép đẩy plate hoặc vật liệu bị kẹt ra

Hai chốt dọc sẽ tạo lỗ xuyên hai bên của nhãn. Các chốt này không dùng để dẫn hướng piston hay plate. (thật ra cũng có “hỗ trợ” chút, nhưng không cần thiết vì khe piston và plate vốn đã khá khít rồi)

Nếu không cần tạo lỗ:

• Có thể “ẩn” (hide) các chốt trước khi in

• Các lỗ tương ứng trên piston cũng phải được lấp lại

Vì việc đổ/ép các vật liệu cứng có thể phức tạp hơn khi có chốt so với khi không có, mình khuyên bạn cân nhắc ưu tiên của bạn rồi hoặc bỏ hẳn chốt, hoặc rút ngắn chốt xuống 16mm để in nhãn có lỗ với độ dày <8mm. Trường hợp đó, bạn chỉ đặt 1 plate bên trong, tính lượng vật liệu cần dùng và ép bằng cả hai piston xuống hết cỡ. Cách này bạn có thể làm nhãn có lỗ hoặc không lỗ. Một lần nữa, đừng quên lấp các lỗ đáy của piston để chúng không bị vật liệu tràn vào.

Vật liệu khuyến nghị để in: PETG

Vật liệu khuyến nghị để đúc/ép

• papier-mâché

• đất sét nặn air-dry

•                                                      ....mình dự định sẽ thử với nhiều vật liệu khác sớm

Các vật liệu “đặc” hơn hoặc ít ẩm hơn có thể lấy ra ngay sau khi ép và để khô bên ngoài khuôn. (ví dụ đất sét air-dry)

Trong trường hợp đó, khuôn chủ yếu giúp định hình và nén.

Với hỗn hợp ướt hơn, khuôn có thể giữ vật liệu tại chỗ trong khi nước dư thoát ra.

Khi bắt đầu khô, có thể mở khuôn để không khí vào và giúp quá trình khô nhanh hơn.

                                                            Hướng dẫn in

                                 Các file 3MF cho Mini Modular Mold rất quan trọng vì chúng có sẵn:

• Thiết lập bridge

• Tinh chỉnh bridge extrusion

• Tinh chỉnh quạt làm mát

• Dung sai print-in-place

• Độ dày chuẩn

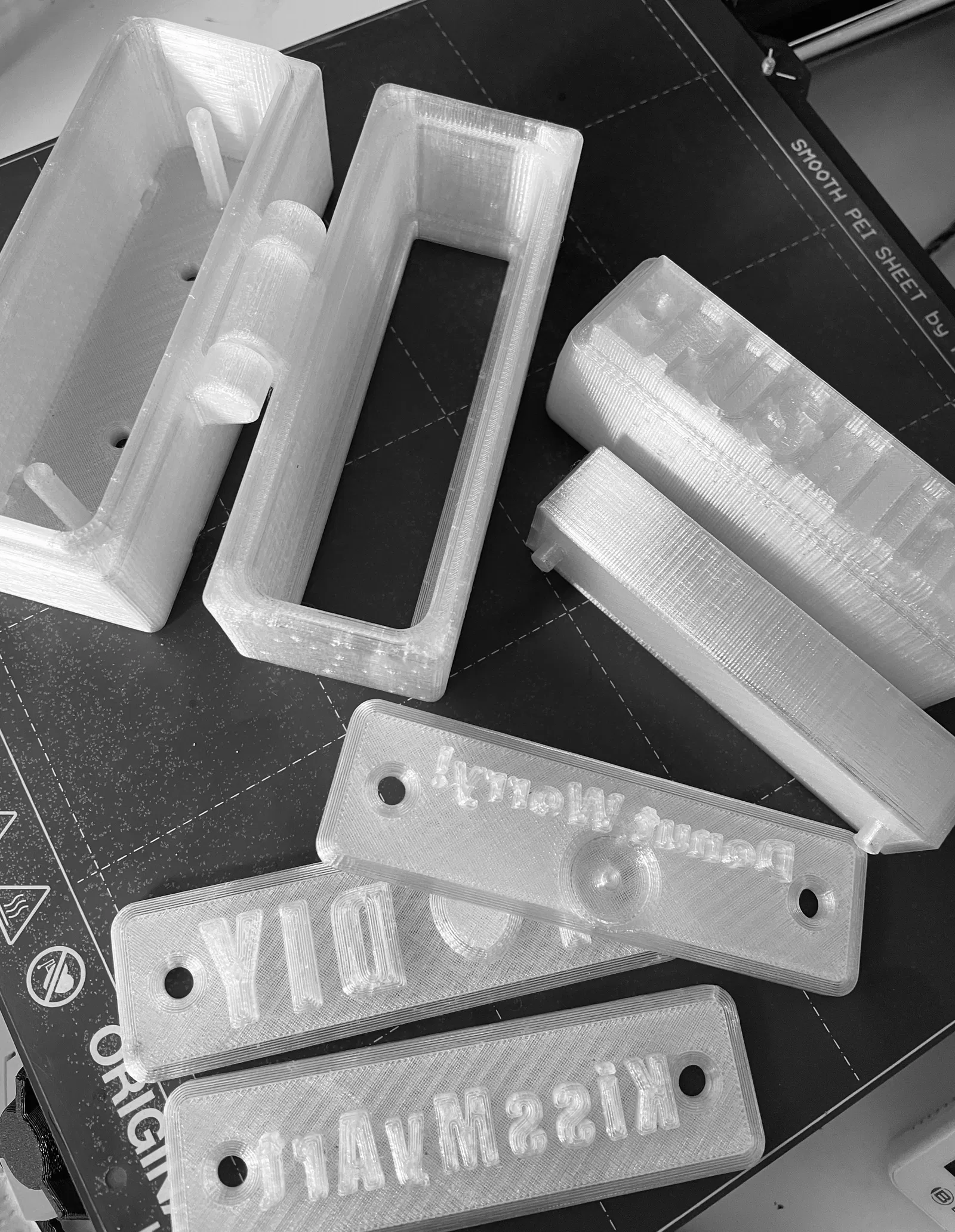

Vui lòng cân chỉnh (calibrate) máy in của bạn. Mình in bằng PETG trong suốt (Esun) nozzle 0.2, chế độ Quality Print và chạy ngon lành!

Các plate được in với 50% infill và có tinh chỉnh top/bottom layers. Khuyến nghị dùng các file 3MF.

Chúc bạn in vui vẻ!

*Mini Modular Mold được thiết kế bằng Fusion
