Tấm Adapter Plate MB 40 cho Porter Cable
Adapter plate lắp dưới Festool MB 40 để dùng guide bushing kiểu Porter-Cable với jig và template. Tận dụng lỗ bắt sẵn, dùng vít M4; ép DIN 439 M4 nuts vào chi tiết sau khi in.
Mô tả
Bạn đang cần cách để dùng bộ Festool MB 40 mobile drilling attachment với guide bushings?

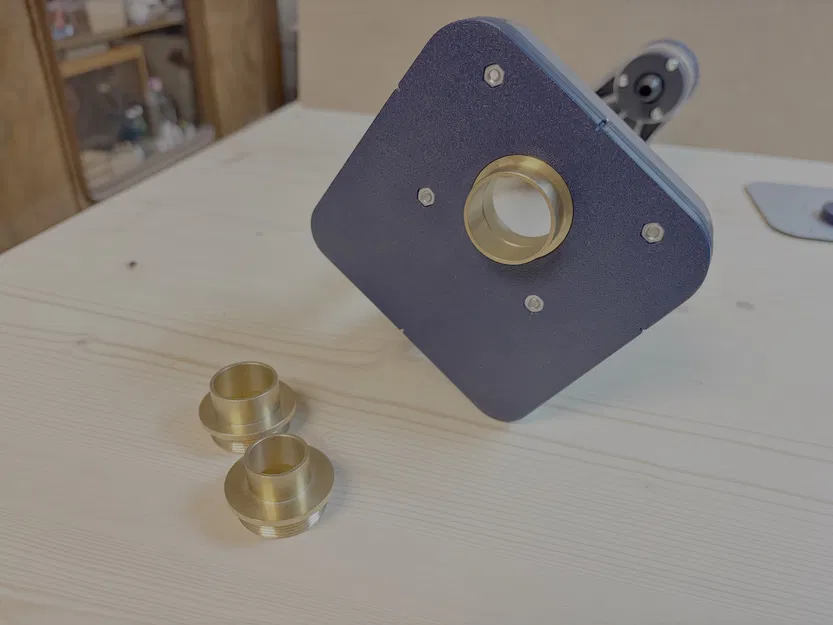

Tấm adapter plate này cho phép bạn gắn guide bushings kiểu Porter-Cable lên MB 40, giúp mở rộng đáng kể khả năng tương thích với các loại jig và template.

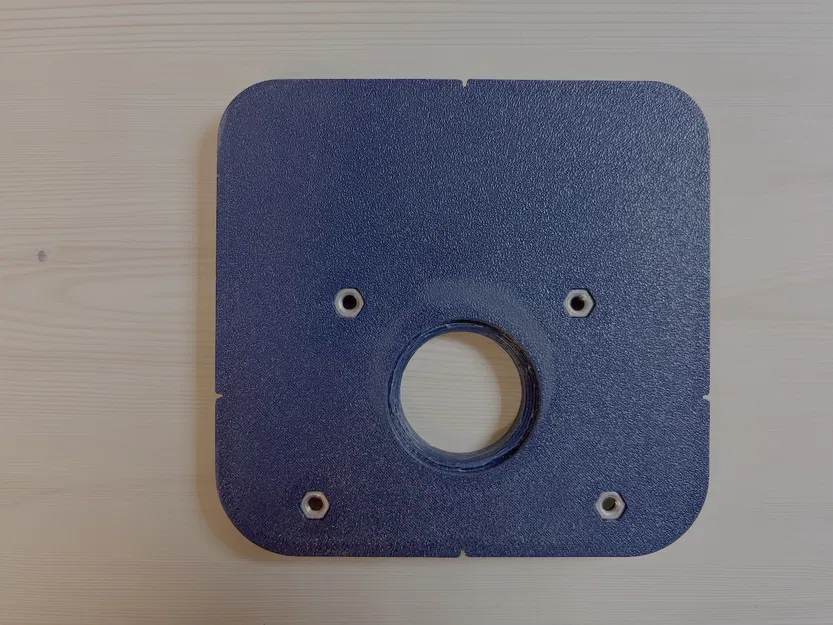

Adapter plate được lắp ở mặt dưới của MB 40 bằng các lỗ bắt sẵn và vít M4 hiện có. Các đai ốc cần thiết sẽ được ép vào chi tiết đã in sau khi in xong.

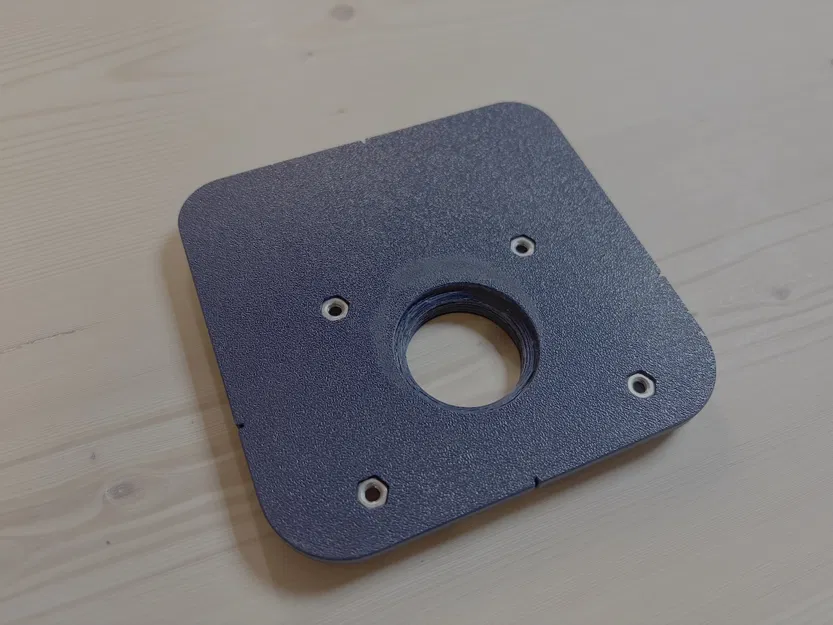

Để canh chỉnh, adapter plate có các dấu tâm (center markings) trùng khớp chính xác với dấu trên base plate của MB 40. Không cần thêm dụng cụ hay quy trình canh tâm nào khác.
Phần cứng cần bổ sung
-
4 × DIN 439 đai ốc M4
-
4 × ISO 10642 bulông M4 × 30
-
2 × rút ngắn còn 29 mm
-
2 × rút ngắn còn 23 mm
-
Giấy phép
Tác phẩm này được cấp phép theo
Standard Digital File LicenseStandard Digital File
File mô hình
