MB 40 Vacuum pod – Đế hút chân không cho Festool MB 40

Bạn đang tìm cách gắn bộ khoan di động Festool MB 40 bằng lực hút chân không?

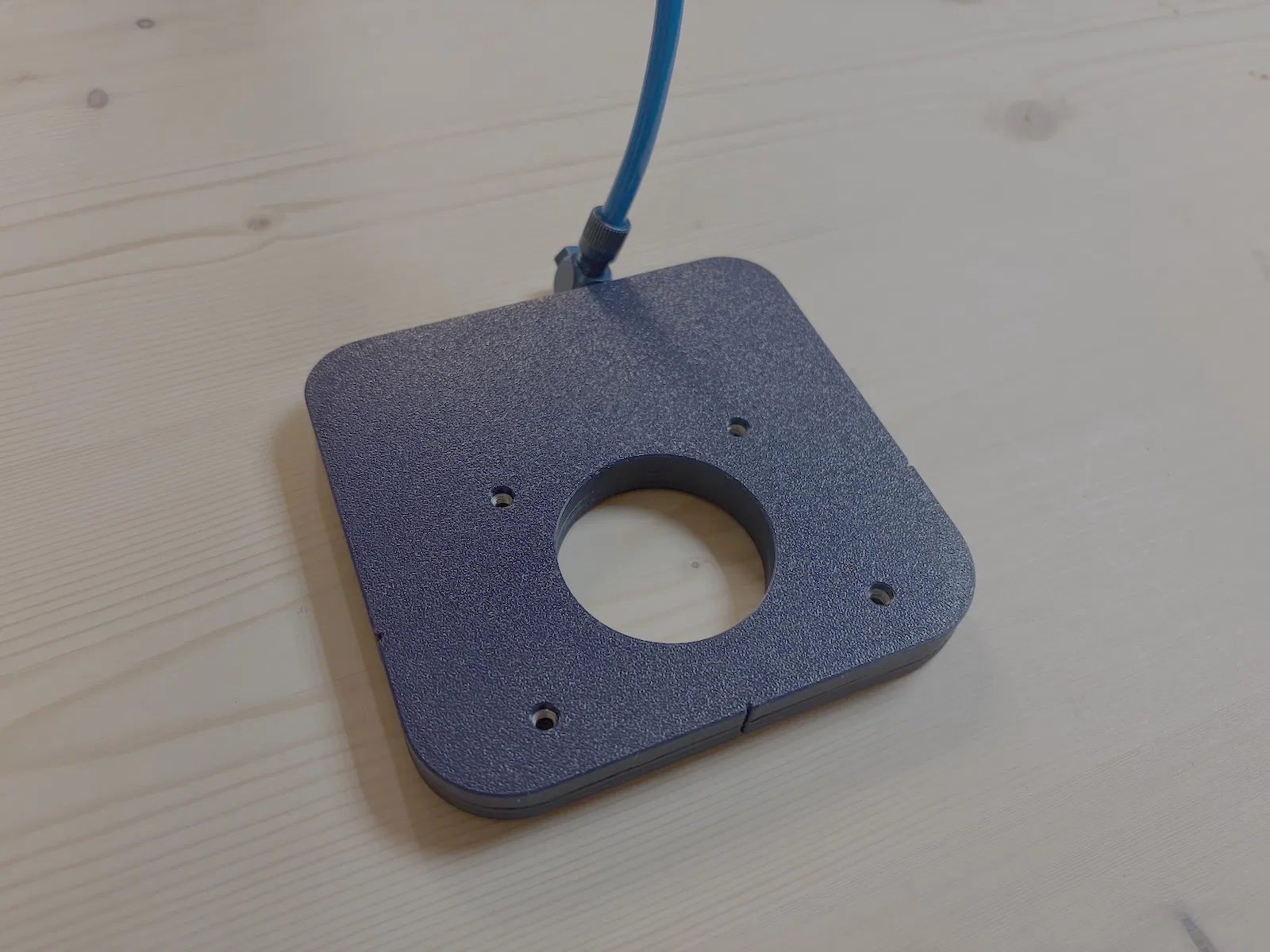

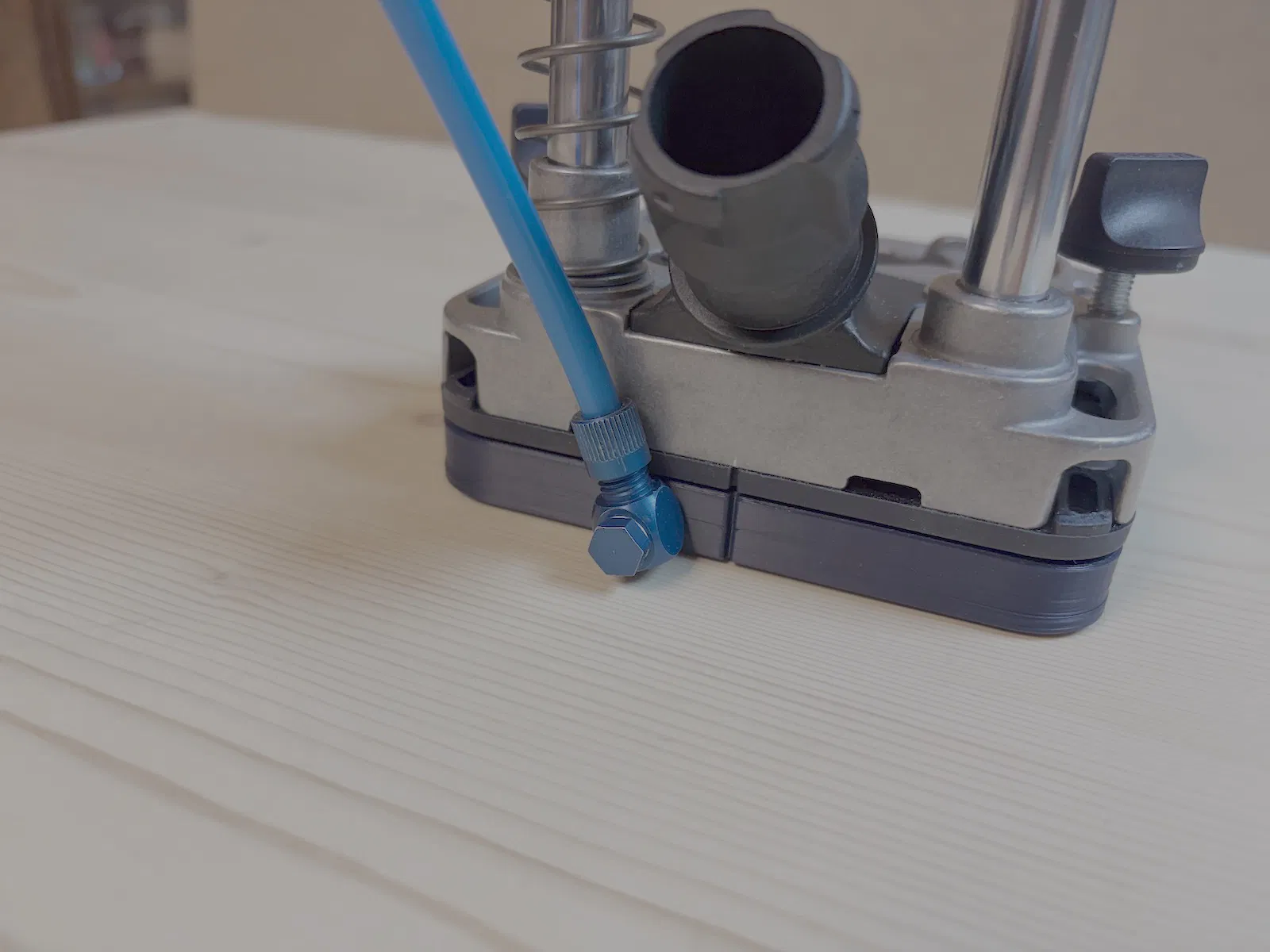

Vacuum pod này được lắp bên dưới MB 40 bằng đúng các lỗ bắt sẵn và dùng ốc M4.

Để canh thẳng chuẩn, pod có vạch dấu tâm trùng khớp chính xác với vạch dấu tâm trên base plate của MB 40. Không cần thêm dụng cụ hay quy trình canh tâm nào khác.

Phụ kiện cần thêm

• 4 × ê-cu DIN 934 M4 hoặc brass inserts

• 4 × bu-lông ISO 10642 M4 × 30

  • 2 × cắt ngắn còn 29 mm

  • 2 × cắt ngắn còn 23 mm

• 1 × đầu nối ống M5 (khuyến nghị Ø 6 mm hoặc lớn hơn)

• khoảng 60 cm dây ron cao su Ø 4 mm

Các phiên bản và lưu ý khi in

Pod này có hai phiên bản:

• một bản thiết kế cho ê-cu DIN 934 M4

• một bản thiết kế cho brass inserts

Bản dùng ê-cu phải in với chế độ tạm dừng (pause).

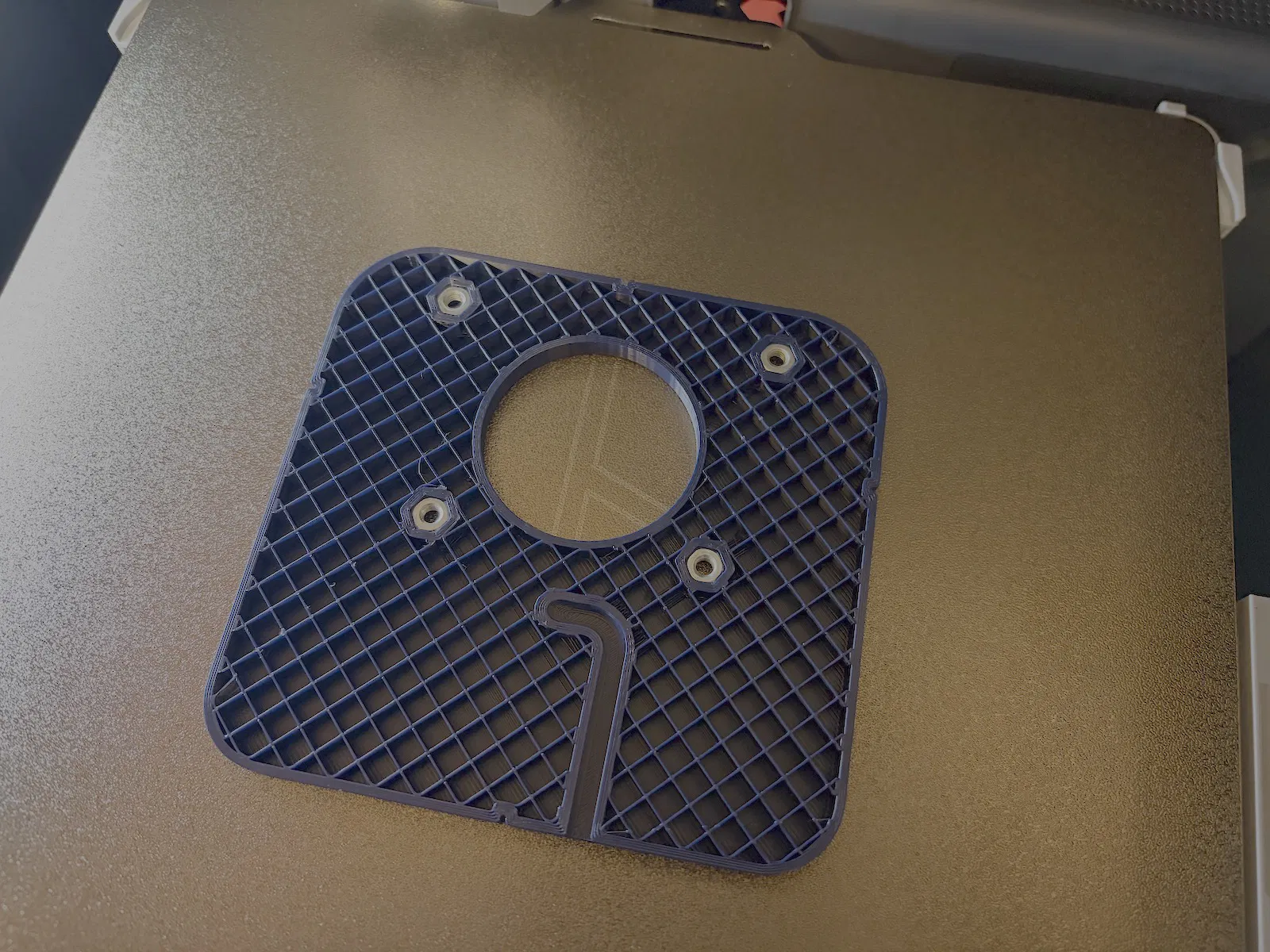

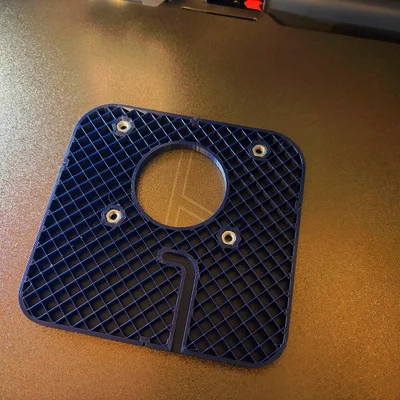

Hãy thêm pause trước khi in đến layer 29 (layer height 0.2 mm), đặt ê-cu vào, rồi tiếp tục in.

Hậu xử lý và lắp ráp

Ở mặt sau của pod có một lỗ 4.2 mm. Lỗ này phải được ta-rô ren M5. Sau đó, vặn đầu nối ống mà bạn muốn dùng vào.

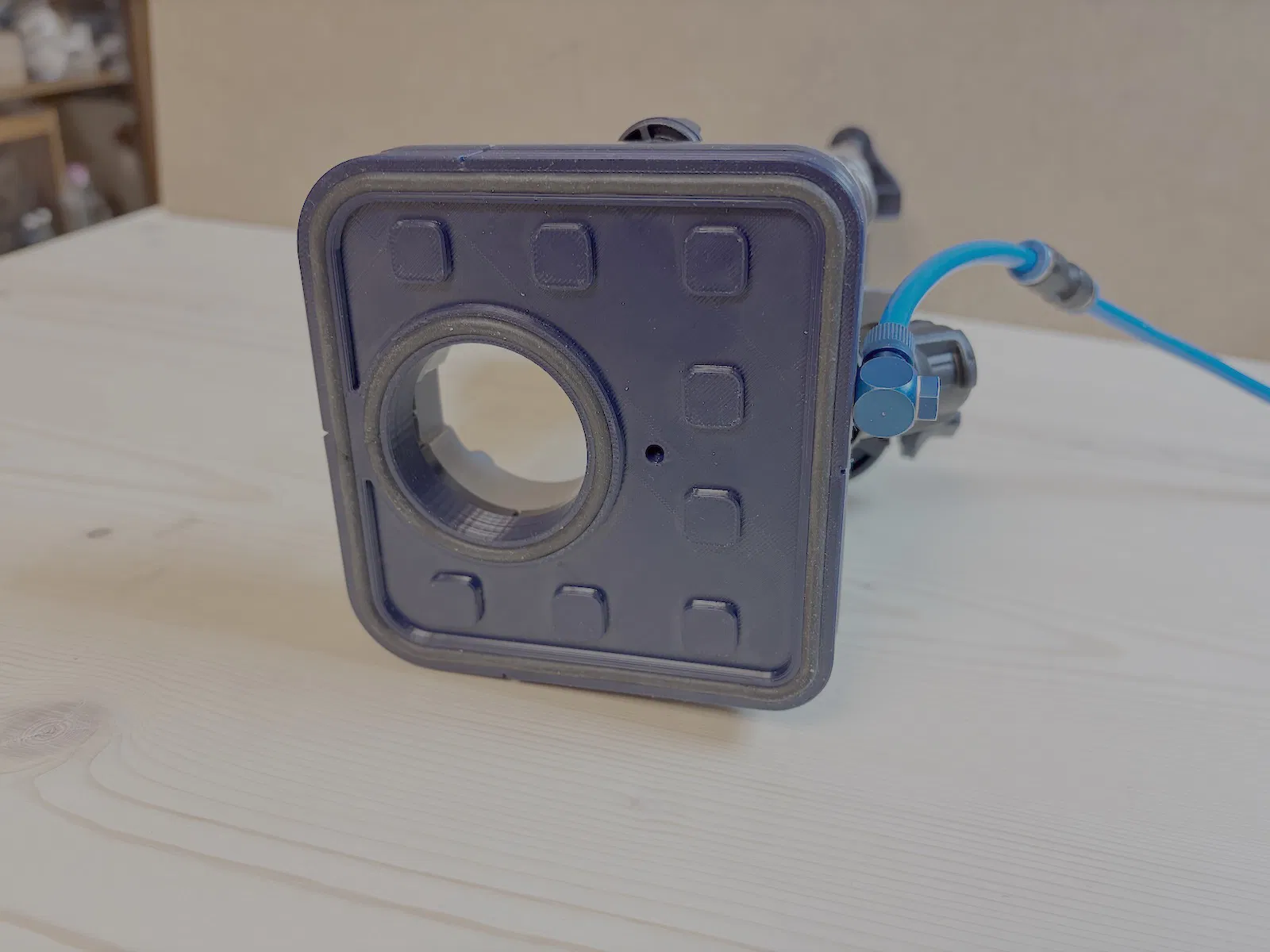

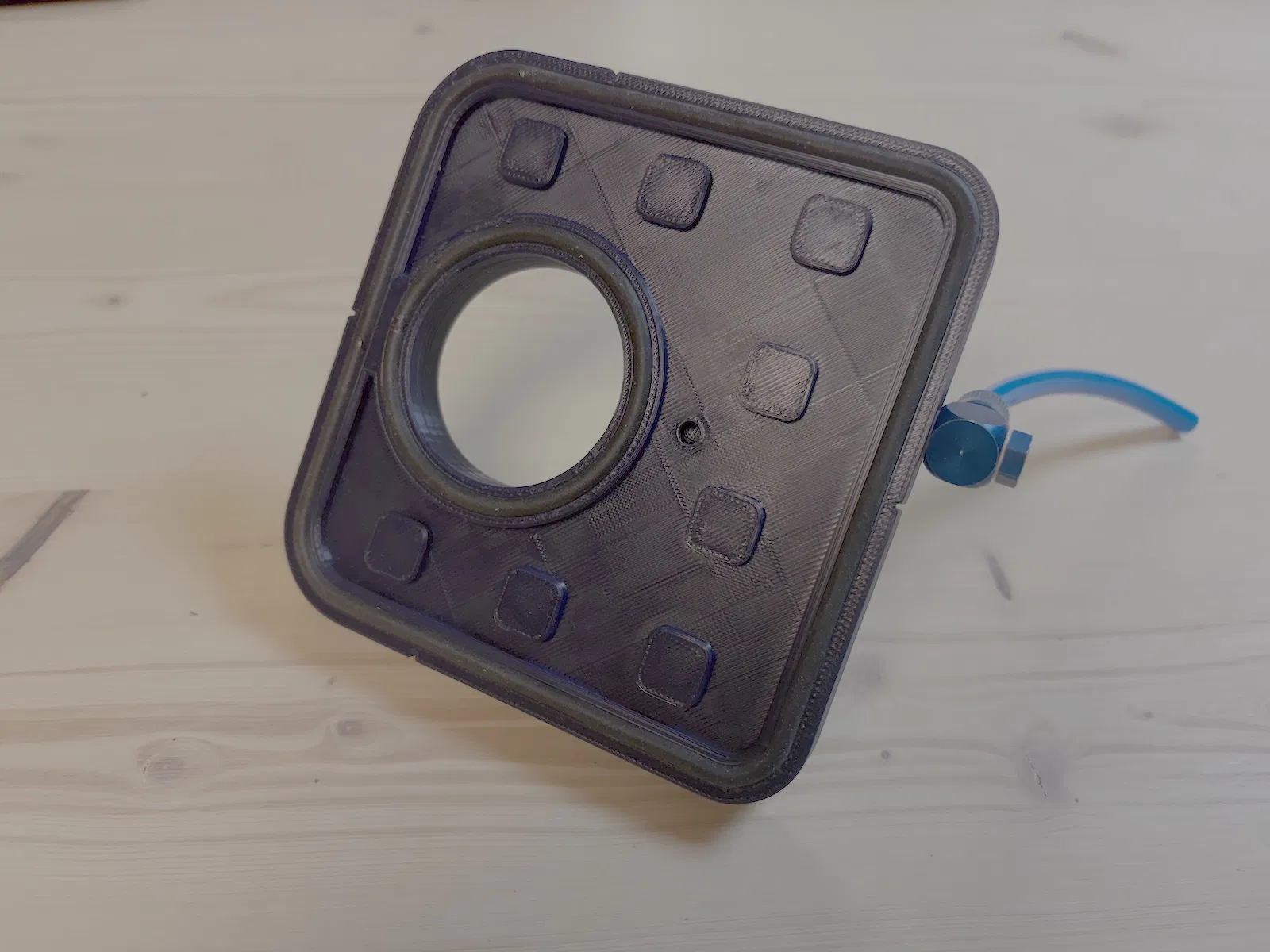

Dây ron cao su cần cắt đúng chiều dài. Để kín tốt nhất, cắt hai đầu vát 45 độ và dán lại với nhau bằng keo 502 (super glue).
