Hộp Lưu Trữ Cho Dụng Cụ Điện Klein

Thông tin chung

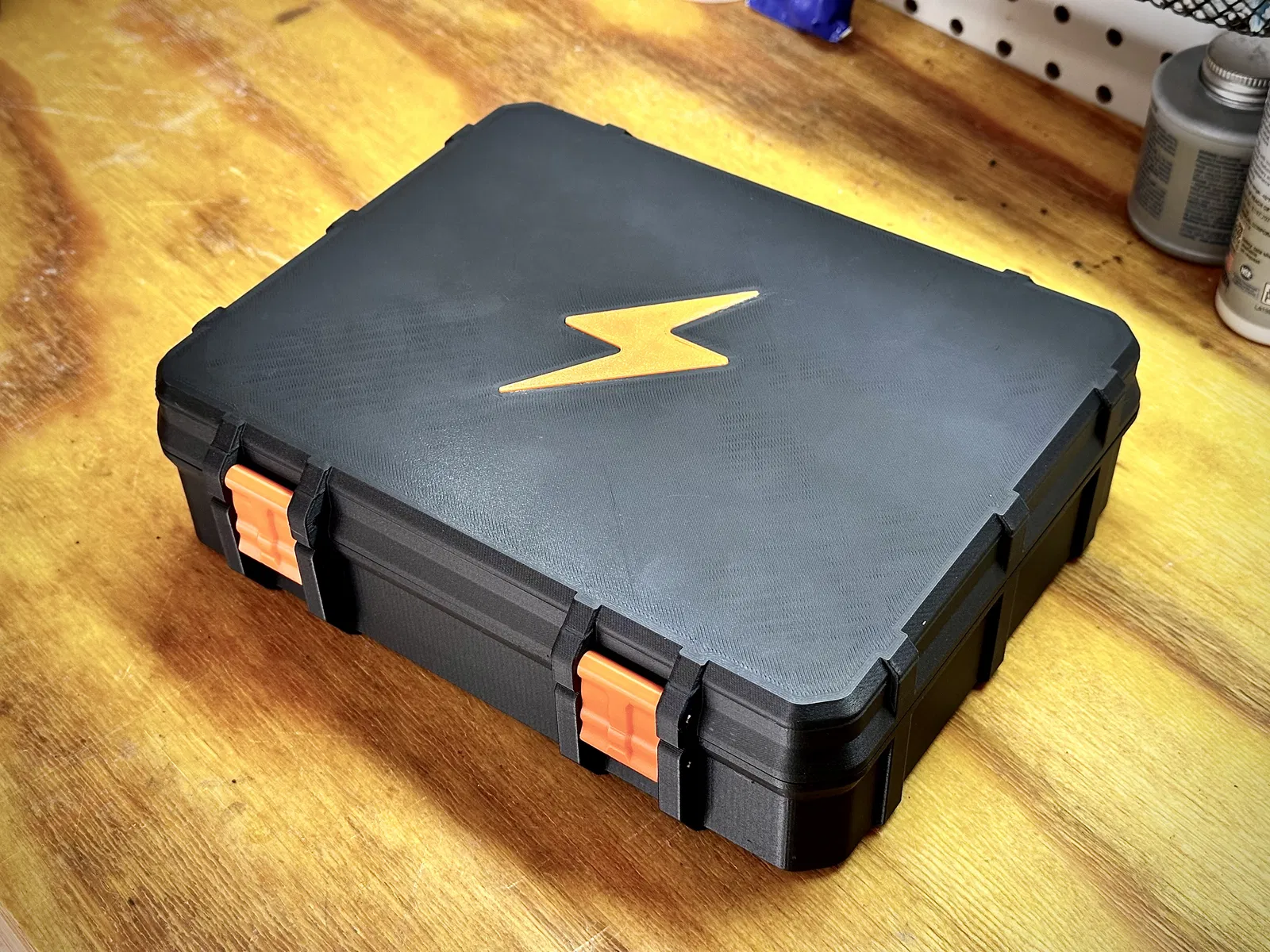

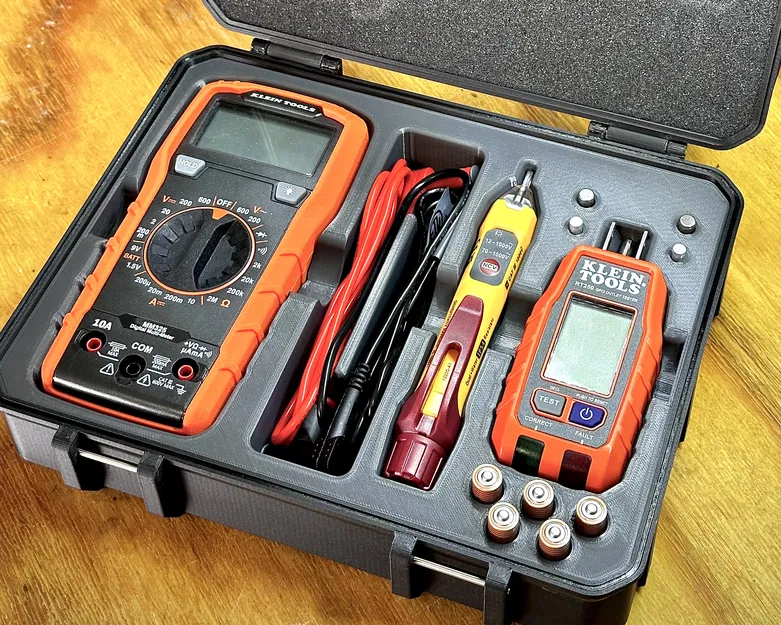

Hộp đựng kiểu rugged này dùng một khay insert được thiết kế riêng cho đồng hồ đo Klein multimeter (MM325), bút thử điện áp (NCVT2P) và bộ test ổ cắm (RT250). Bên trong có chừa chỗ cho 5 viên pin dự phòng, 2 cầu chì dự phòng cho mỗi loại, dây cáp, và để manual ở nắp.

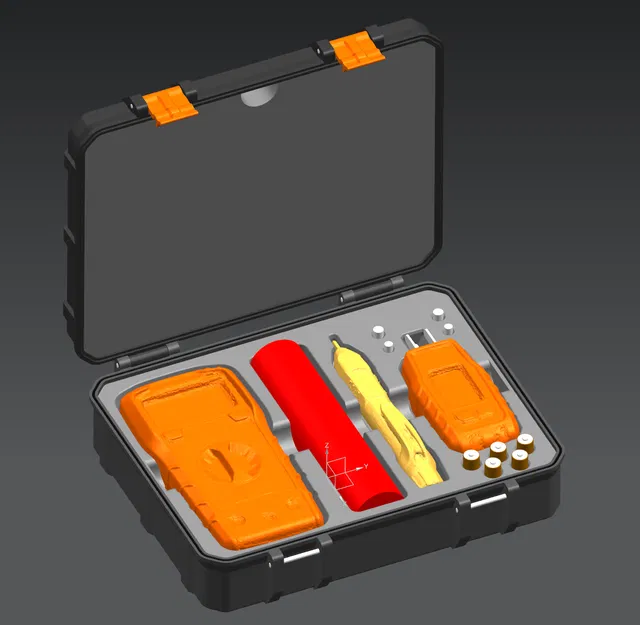

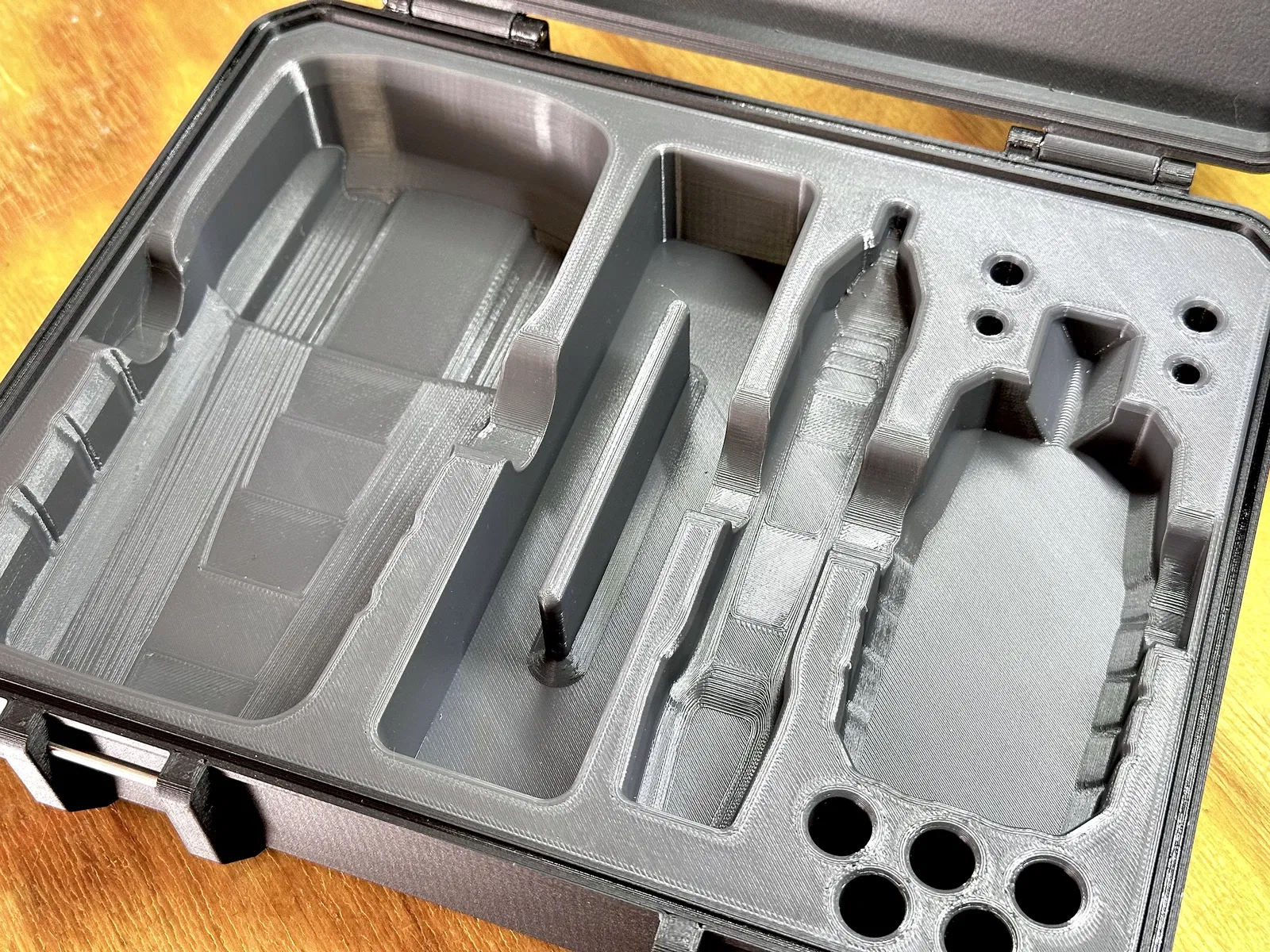

Mấy món dụng cụ được 3D scan để tạo khuôn vừa khít trong insert, chừa hở khoảng 0.5mm ở mọi phía để ôm sát nhưng vẫn trượt ra/vào được, nên mình không đảm bảo insert sẽ dùng được cho bất kỳ part number nào khác!

Mẹo in (Print Tips)

Vì đây là hộp rugged, càng nhiều perimeters càng tốt! Mình dùng 4 perimeters và 20% infill cho phần đáy và nắp. Phần latch và insert mình dùng 3 perimeters và 15% infill. Infill cũng không ảnh hưởng nhiều lắm vì thực tế phần cần infill không nhiều.

Hướng dẫn lắp ráp (Build Instructions)

• Hộp dùng 6 chốt định vị kim loại (metal dowel pins) 3x40mm cho latch và bản lề. Mình khuyên dùng trigger clamps, C-clamps hoặc loại tương tự để ép từ từ chốt vào, hạn chế gõ búa tối đa để tránh bị nứt.

  • Nếu bắt đầu có vết nứt, dừng liền và dùng thật nhiều keo siêu dính (super glue) để sửa. Keo này thực ra tạo liên kết còn mạnh hơn độ bám giữa các layer chỉ từ bản in — cứu được chi tiết và còn làm nó cứng hơn trước nữa!

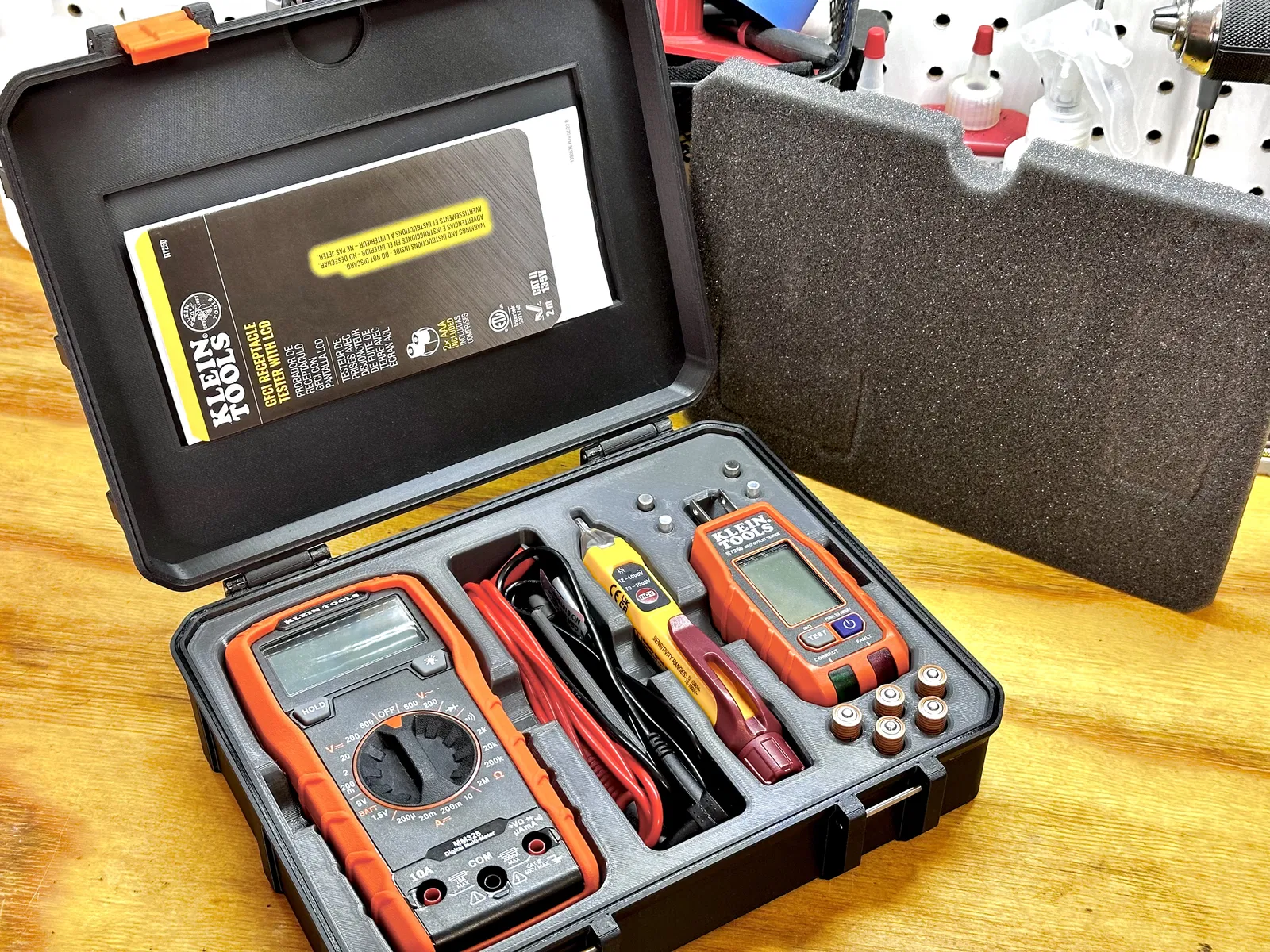

• Phần foam của nắp: mình dùng foam dày khoảng ~16mm, tận dụng từ một hộp Pelican 1700 cũ. Foam thay thế của Pelican có thể mua từ nhiều nguồn. Sau đó in file Foam Template và dùng dao hoặc foam cutter để cắt theo hình.

• Phần seal có 2 lựa chọn:

  • 1. cắt một đoạn TPU thô dài 828mm (32.6in) rồi nhét thẳng vào rãnh seal. Mình thấy cách này làm latch rất chặt.
  • 2. Mình khuyên in file Seal bằng TPU. Tiết diện hình chữ nhật vừa khít và giúp giữ seal tốt cho cái hộp.

• Insert nên là kiểu fit trượt sát (tight sliding fit) để không dễ rơi ra, nhưng vẫn có thể tháo ra nếu cần.

Nhật ký thay đổi (Change Log)

V1_001: Model gốc

V1_002:

1. Tăng độ dày phần hinge.
2. Tăng nhẹ đường kính lỗ chốt (dowel hole) để lắp dễ hơn

V1_003:

1. Tăng nhẹ đường kính lỗ chốt thêm nữa sau khi test kỹ, từ 3.05 lên 3.09mm. Mức này có thể vẫn hơi chặt tùy filament và setting máy in, nhưng với bộ của mình thì đây là kiểu interference fit “chuẩn”: liên kết vẫn rất chắc, mà ép chốt vào cũng không quá khó.

GHI CÔNG (ATTRIBUTION)

Mình muốn ghi công @Whity vì mình có xem qua rugged box của bạn ấy để lấy cảm hứng. Tuy nhiên mình đã tự dựng toàn bộ cái hộp này và chỉnh sửa nhiều chỗ để phù hợp nhu cầu của dự án.
