Nasadka cho chronograph HT-X3600
Nasadka gắn nhanh kiểu bayonet ren cho chronograph HT-X3600, dùng với moderator 40–42 mm (Korsar Long 40 mm) và có thể gắn moderator Bendera. Cố định chắc, đo tốc độ ổn; cần ốc+tán M3 và nên simplify STL.
Mô tả

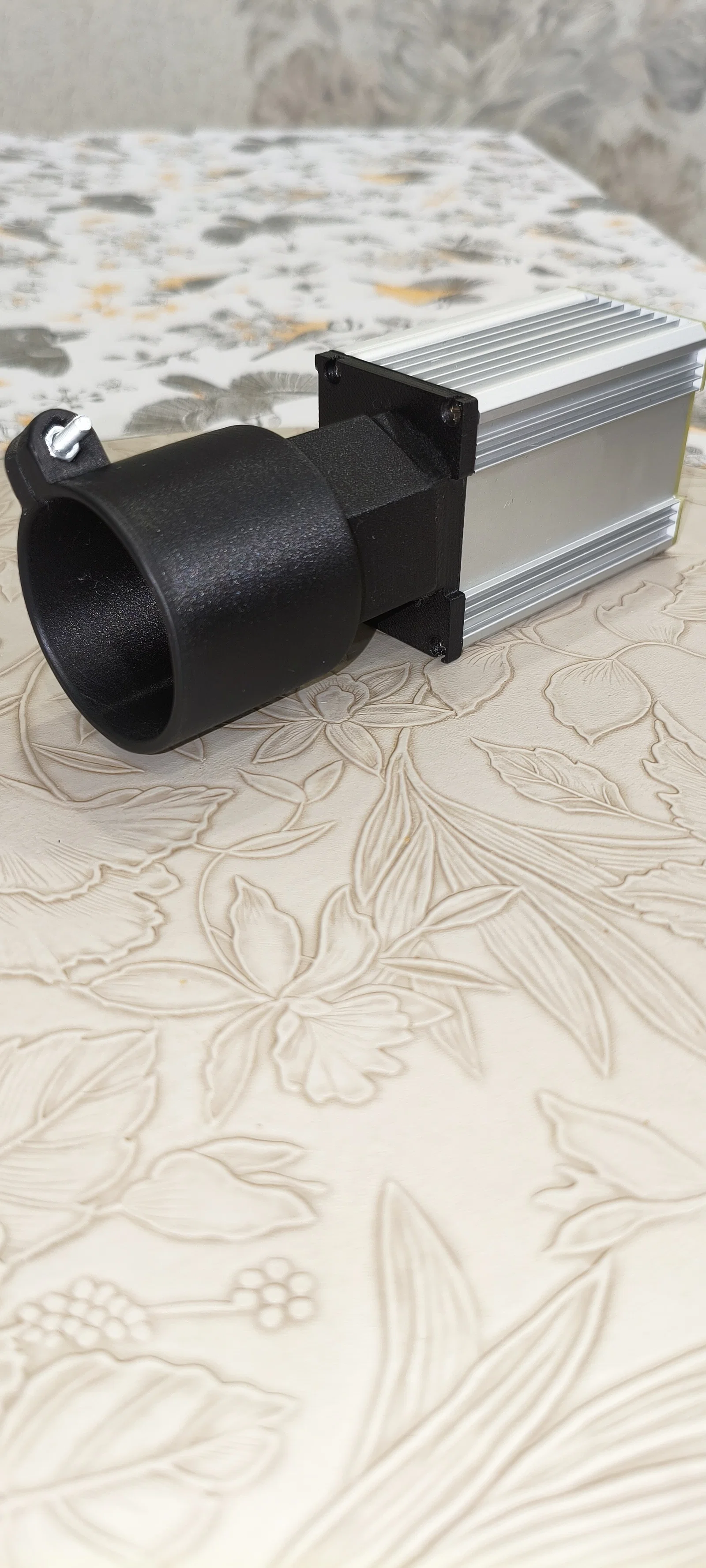

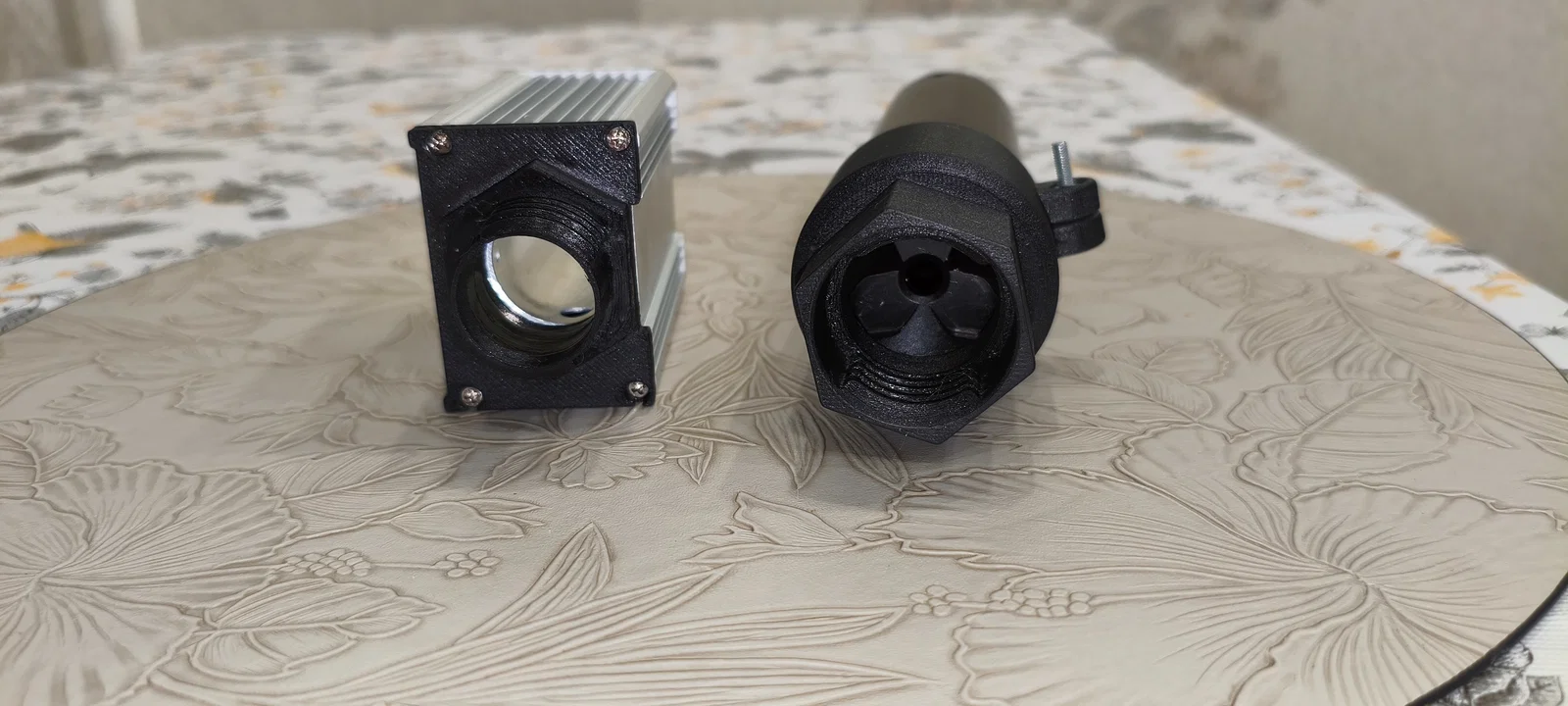

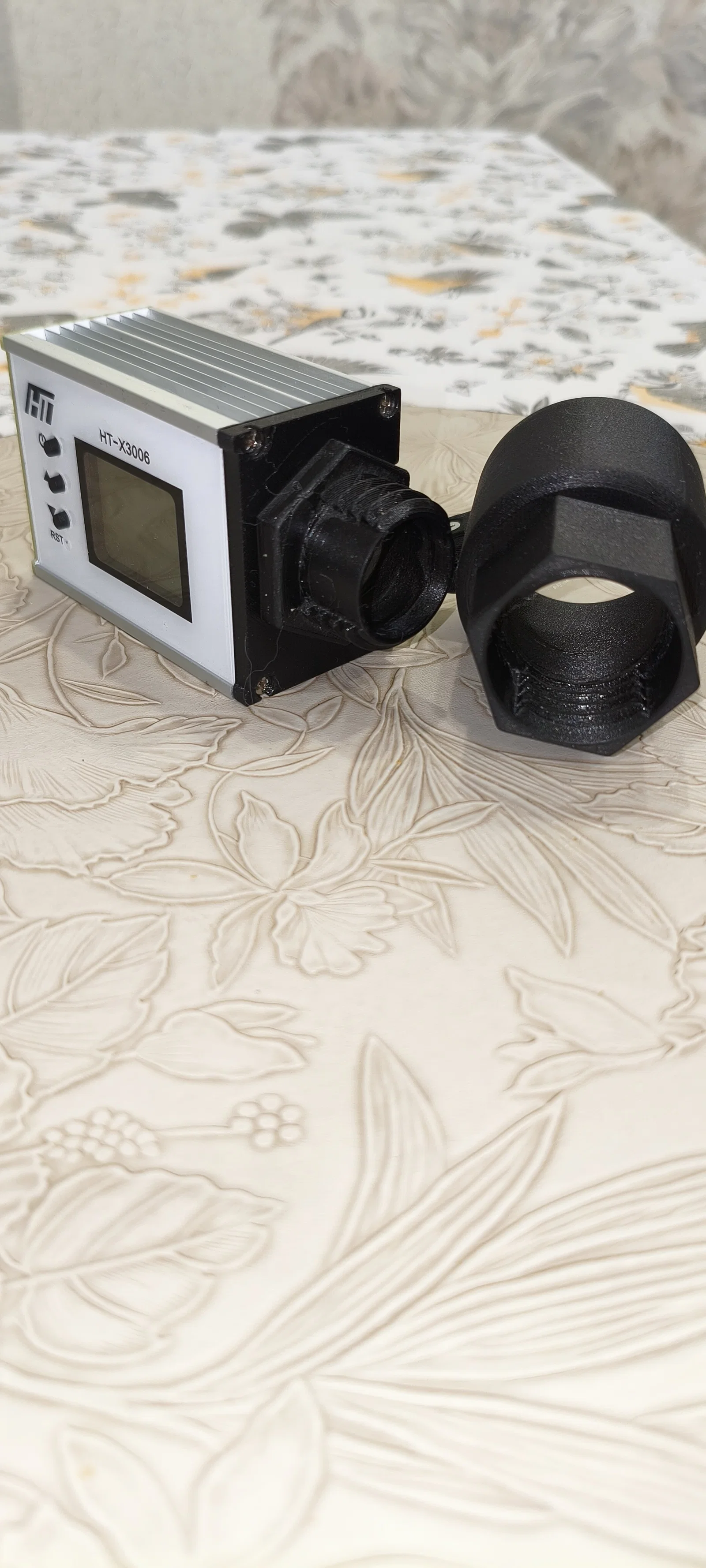

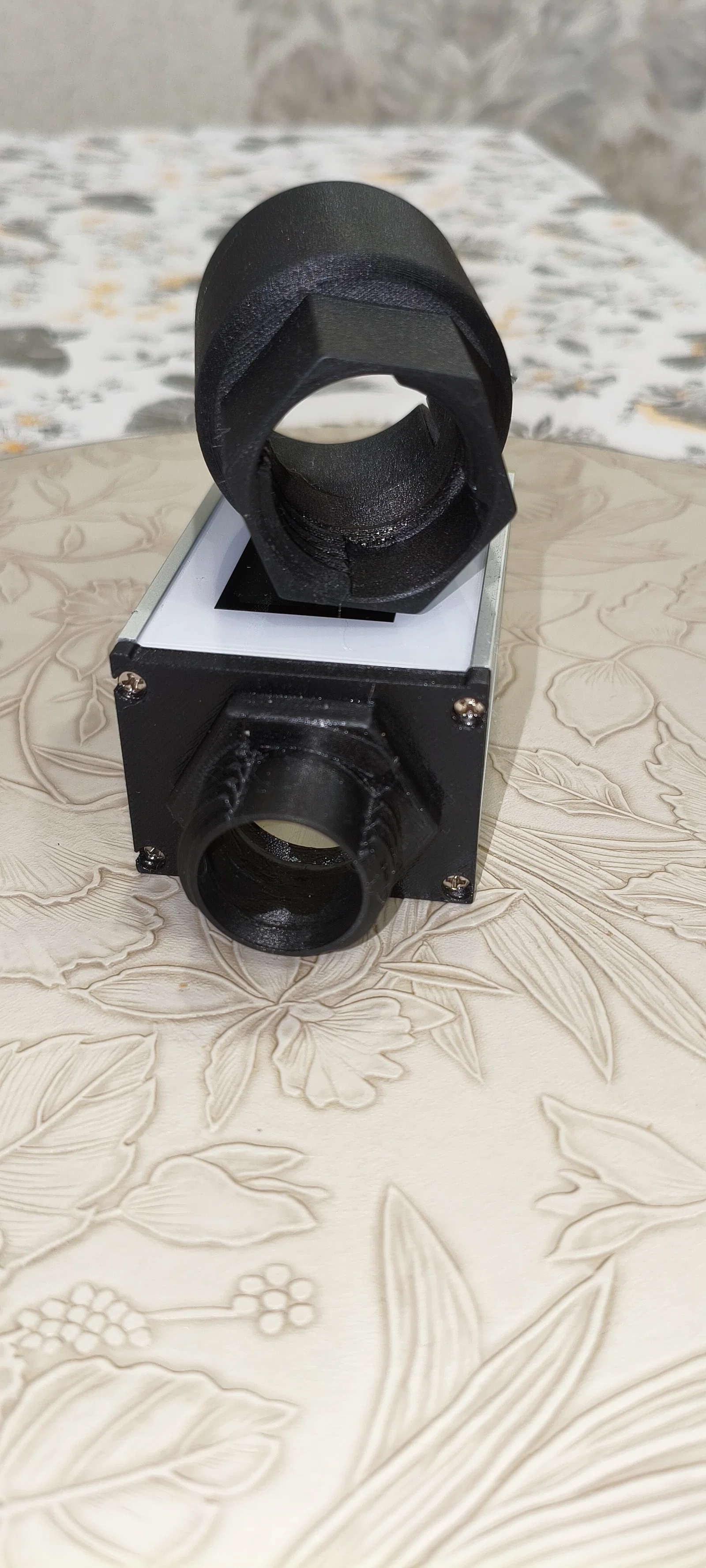

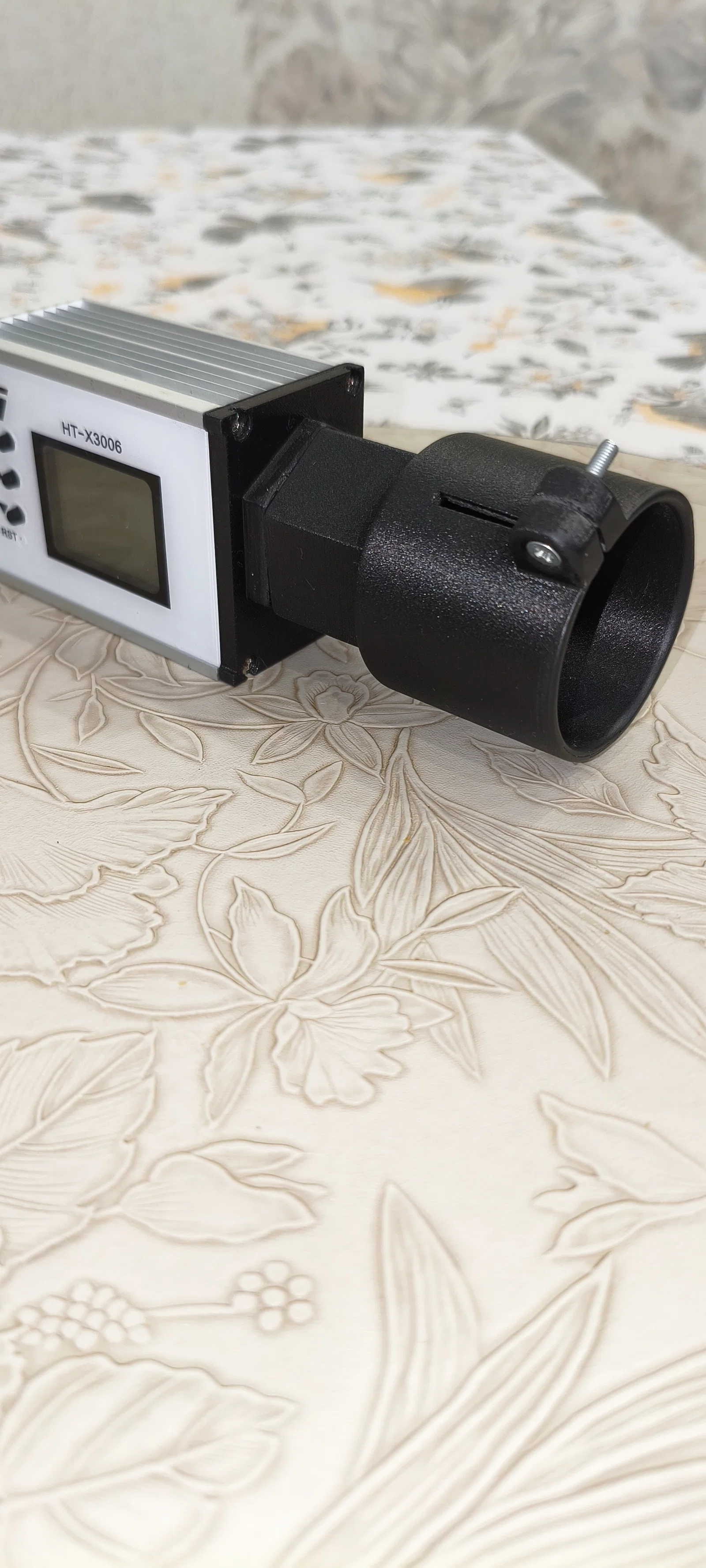

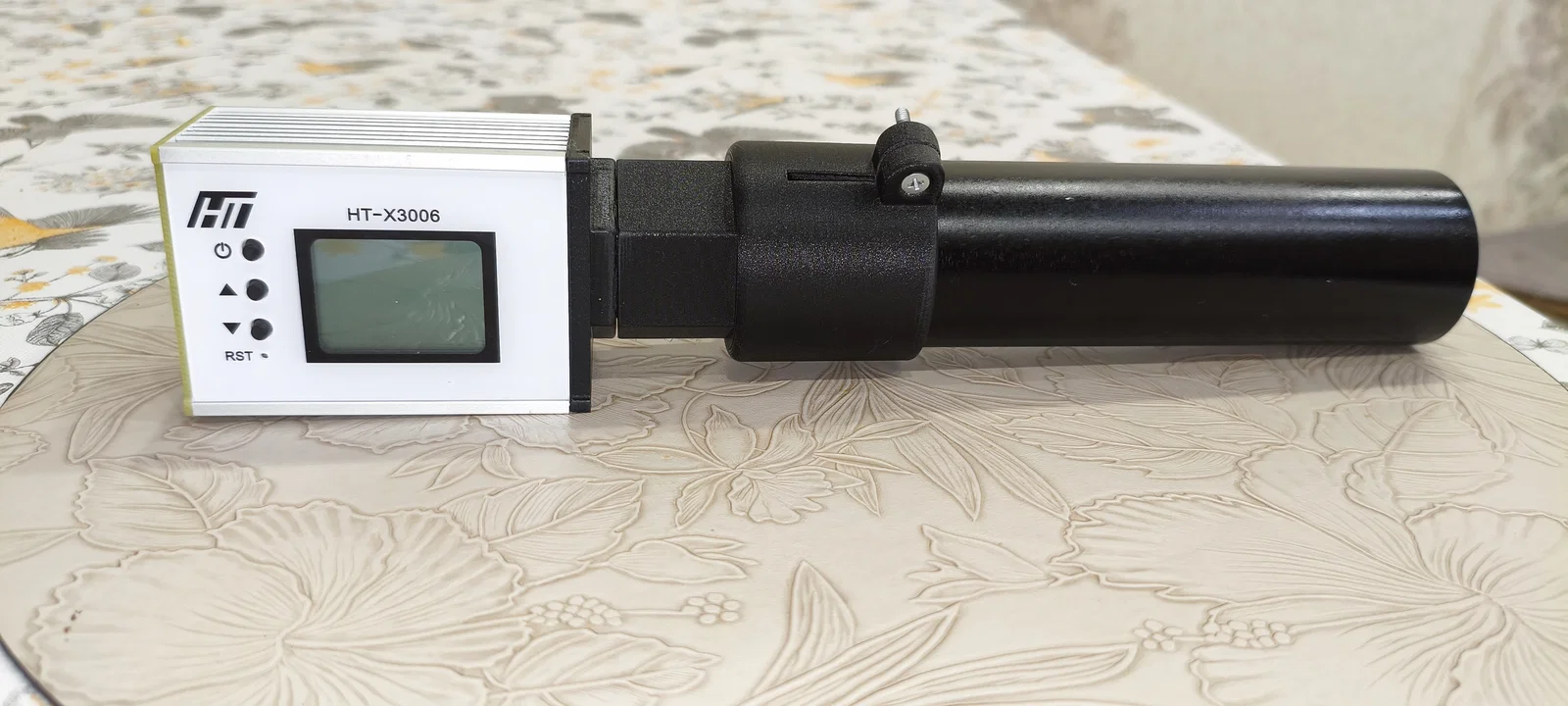

Dành cho anh em mê PCP, mình giới thiệu nasadka cho chronograph HT-X3600. Món này làm theo kiểu khớp nối nhanh dạng bayonet ren (đưa vào trạng thái làm việc chỉ mất khoảng 2 giây). Cho phép vừa bắn ngắm vừa kiểm soát tốc độ đạn. Độ cứng của kết cấu giúp cố định chronograph chắc chắn và tăng độ chính xác của số đo.

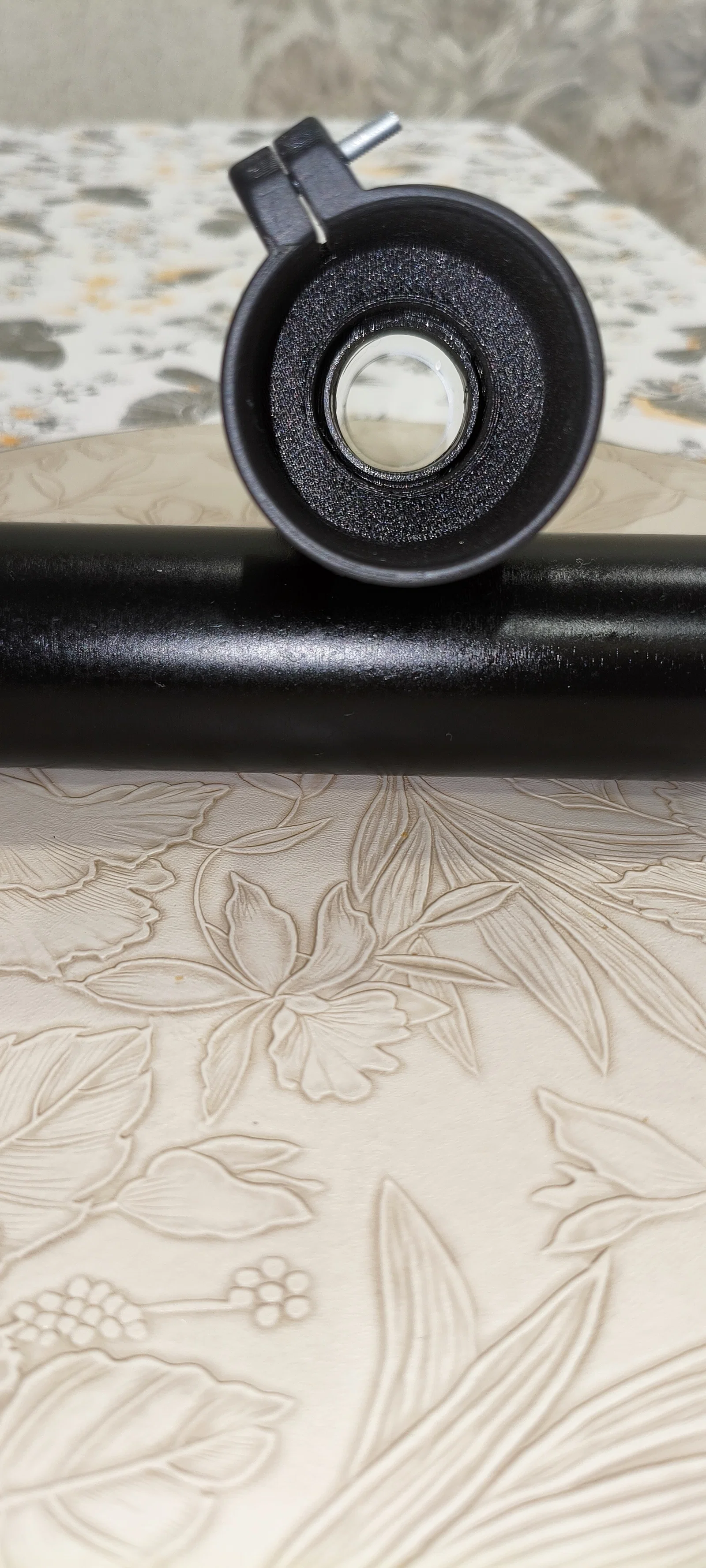

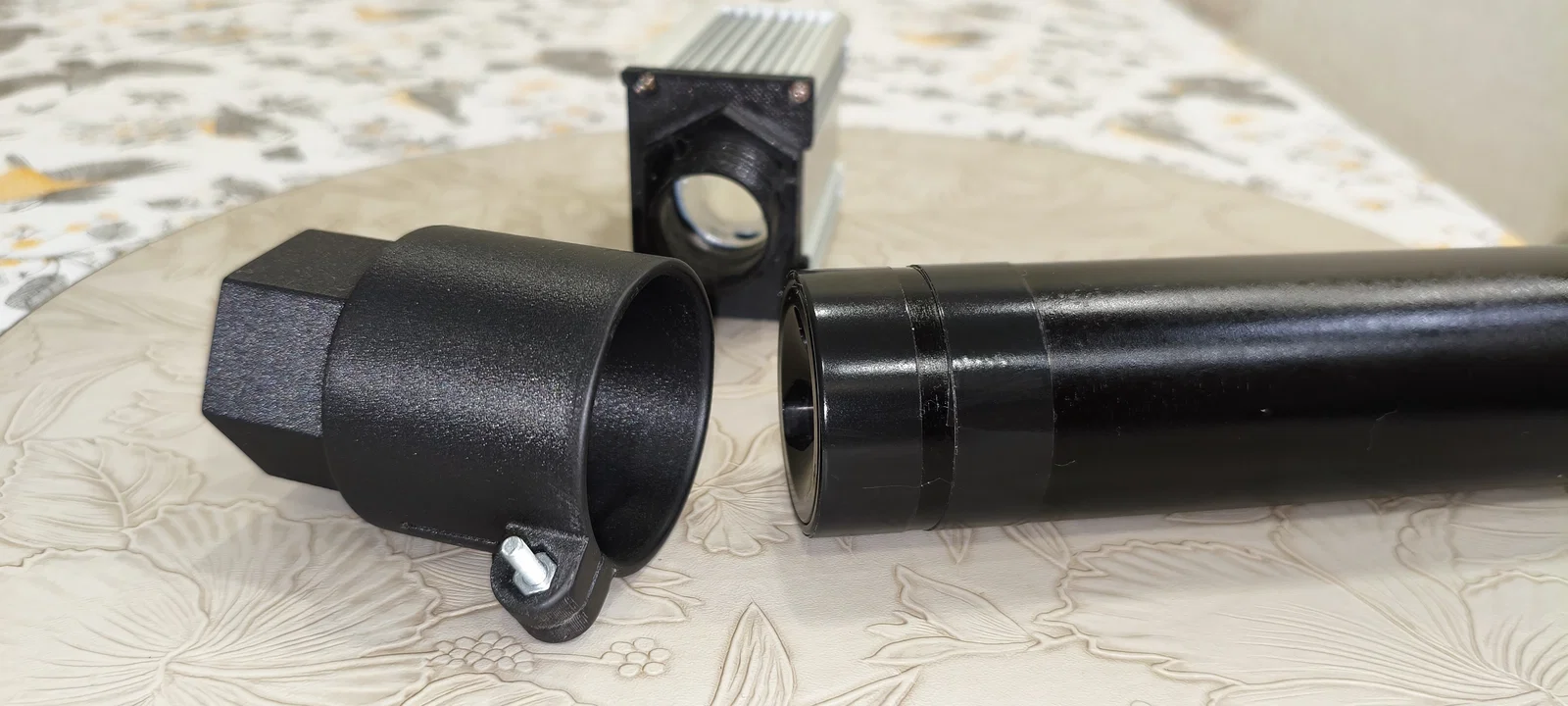

Thiết kế ban đầu để dùng với moderator zin đi kèm Korsar Long (đường kính 40 mm), đồng thời cũng gắn được moderator Bendera (bản “quốc dân”). Vì mình chủ yếu in bằng nhựa có carbon, mà loại này khá “gắt” với lớp anox (anodizing / анодное оксидирование của nhôm) nên dễ làm trầy bề mặt, mình dán lên moderator hai sọc băng keo điện (trong hình có thấy). Đường kính trong (h3006_for Long_v1) được tính theo phương án đó.

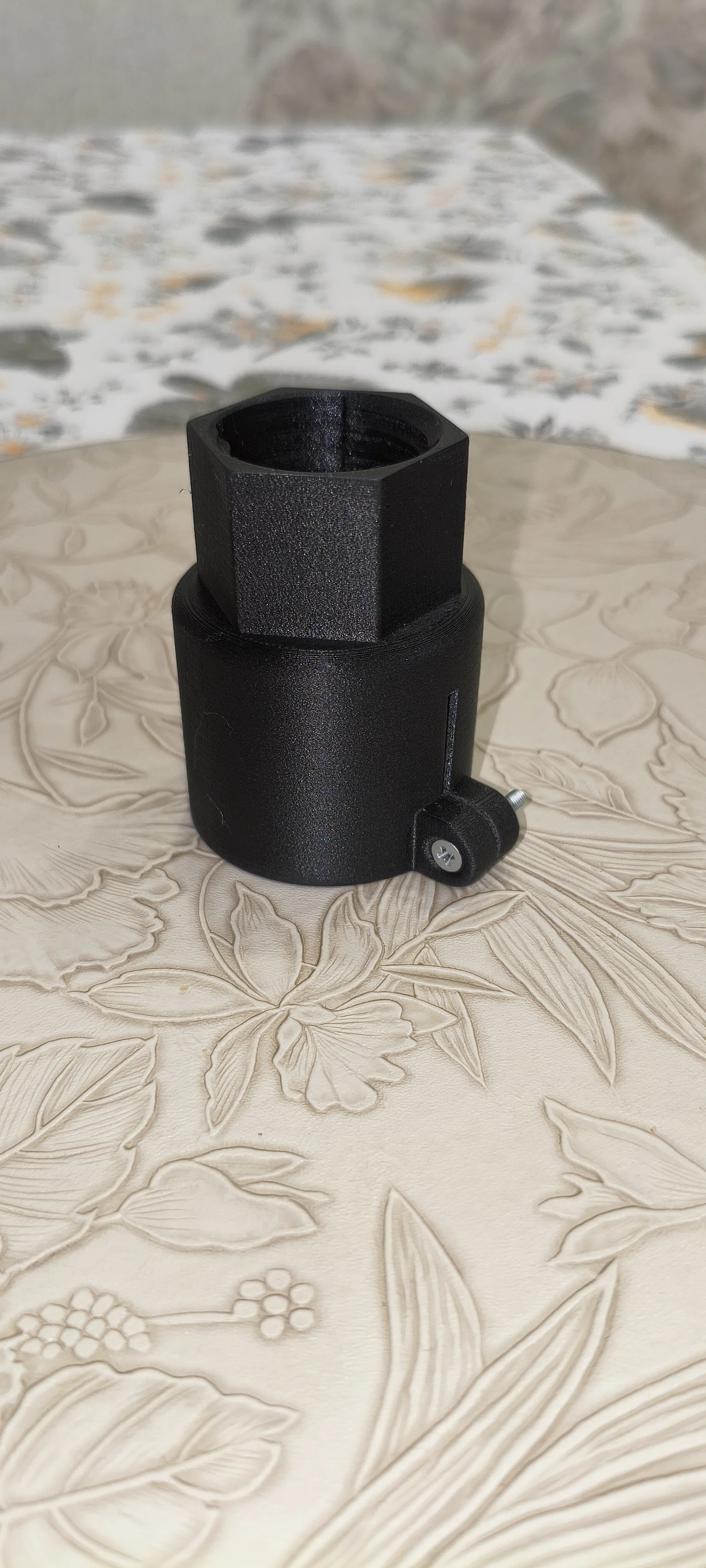

Để cố định lên moderator, dùng thêm ốc và tán M3. Ngoài ra mình khuyến nghị bắt buộc nên đơn giản hoá (simplify) file STL.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
