Giá gắn FPV VTX kèm quạt làm mát (parametric OpenSCAD)

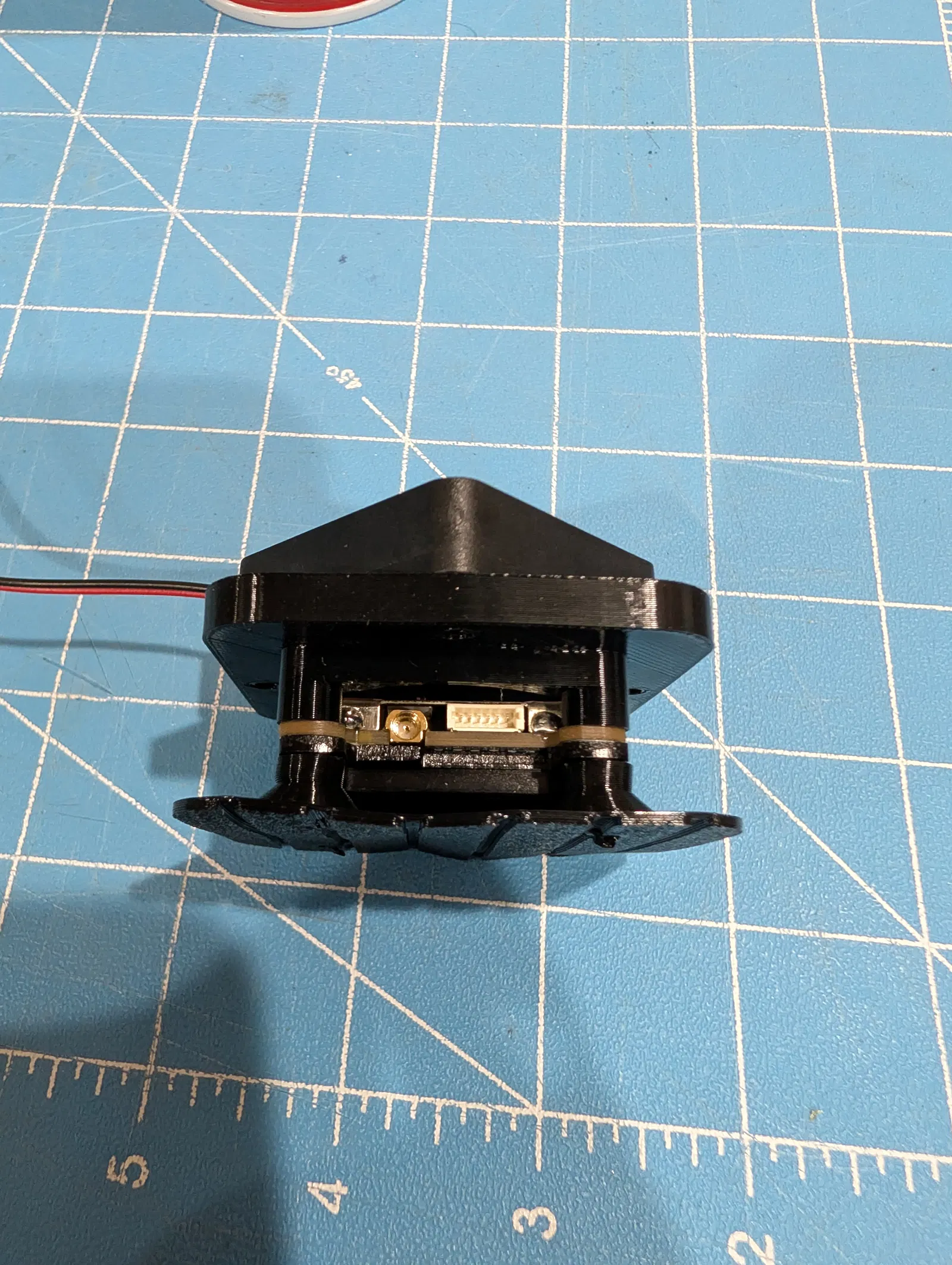

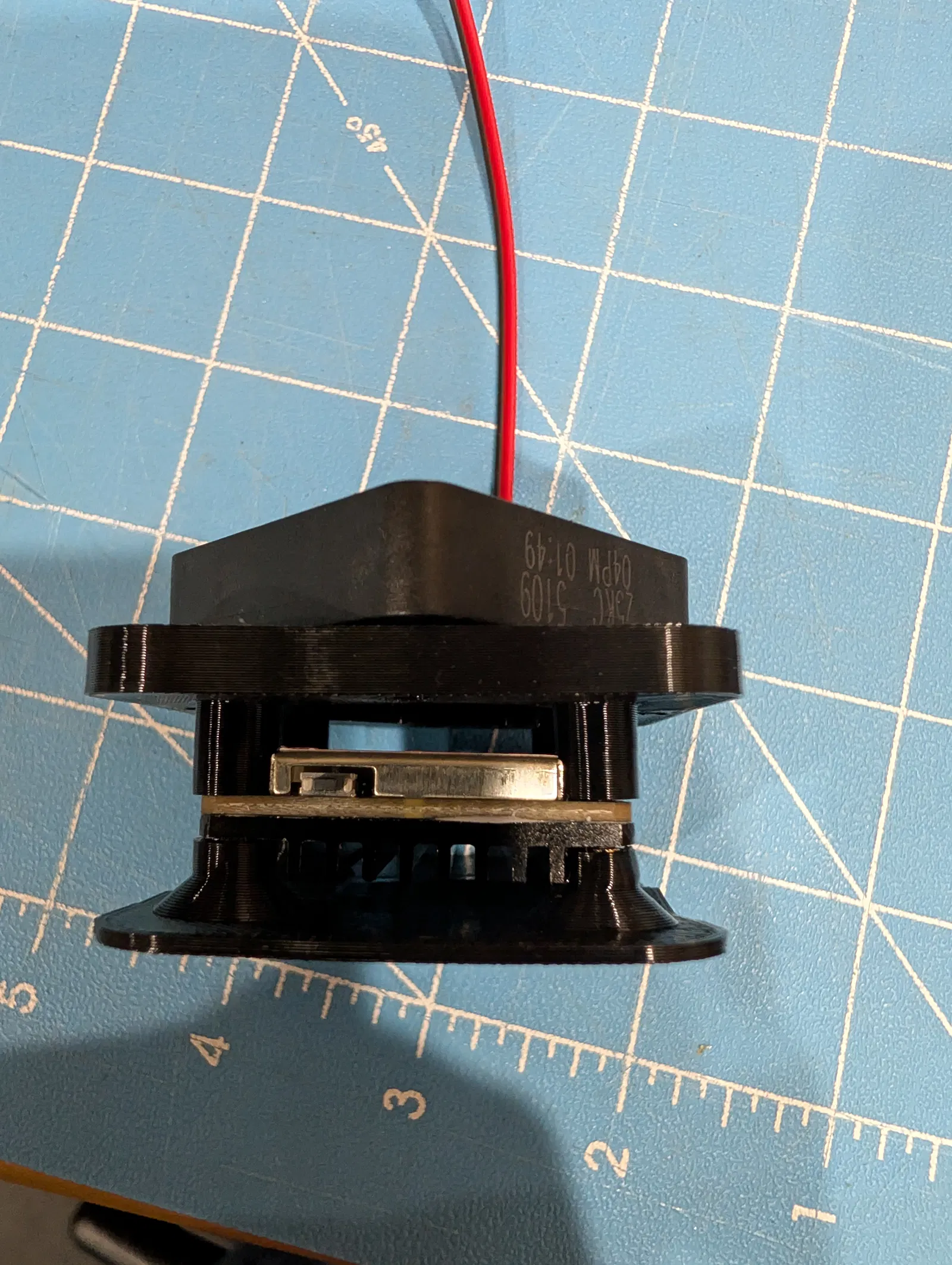

Đây là một mẫu OpenSCAD dạng parametric để gắn FPV video transmitter (VTX) và quạt làm mát tuỳ chọn lên các xe/mẫu RC. Mình chủ yếu dùng để gắn VTX cho máy bay cánh bằng, nhưng cũng chạy ngon cho RC rover và thuyền. Mẫu được thiết kế để in bằng TPU hoặc PETG/PLA. Quạt và VTX được bắt vào chi tiết in bằng threaded inserts. File hiện đang để mặc định các thiết lập sau:

VTX: AKK Race Ranger (khoảng cách lỗ 30.5x30.5)

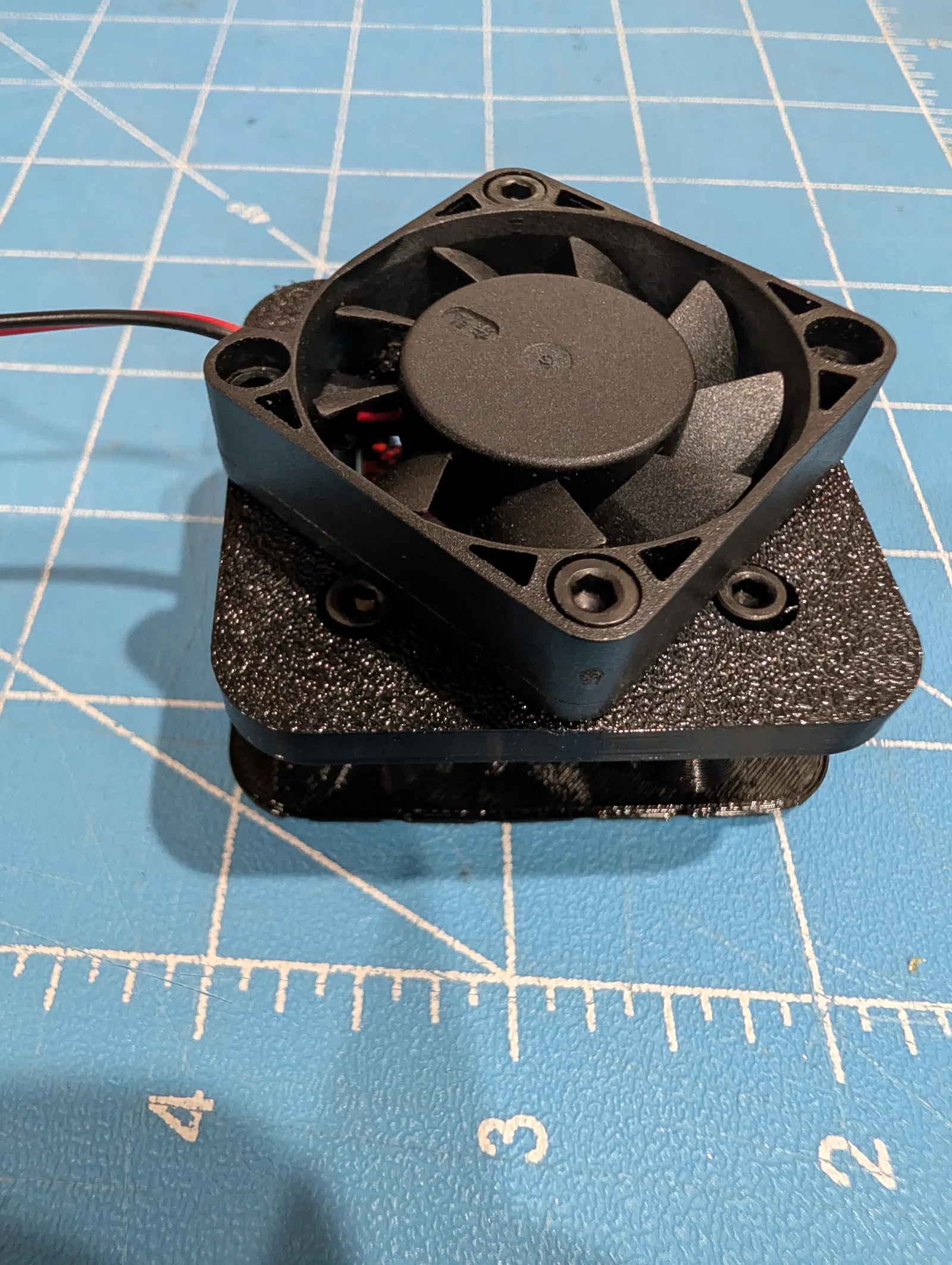

Fan: Quạt PC 40mm
Hardware: Ốc M3 và threaded inserts

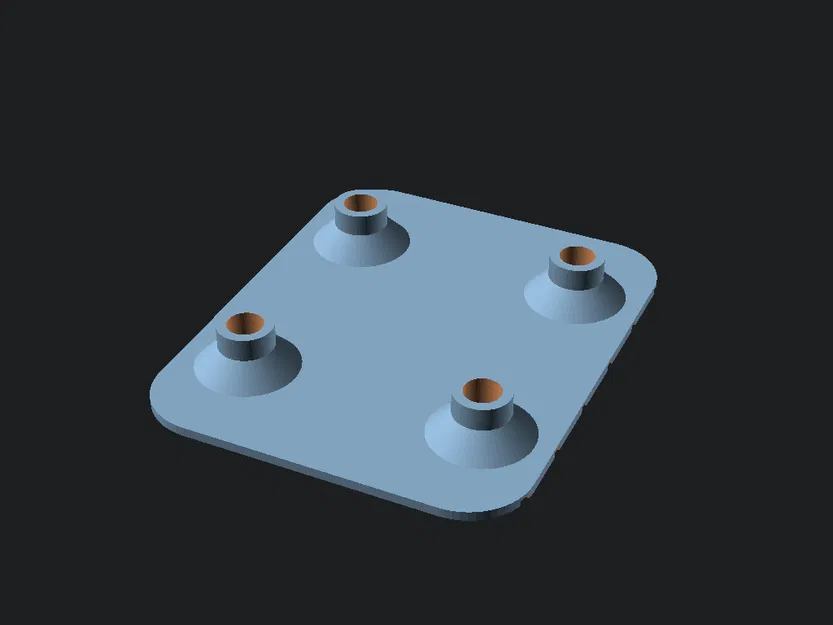

Bạn có thể chỉnh model để vừa gần như mọi loại VTX và quạt. Nếu bạn chỉ cần một cái mount phẳng không có phần gắn quạt, thì chỉ cần in phần base là xong.

Mẫu OpenSCAD có 3 chế độ/rendering views: Full Assembly, Base và Inverted Fan Plate. Bạn có thể chọn từng view để render và đem đi in.

Nếu bạn muốn xem thêm các mẫu parametric liên quan FPV khác, ghé GitHub repo của mình: https://github.com/wbhinton/FPV-Parametric-Library
