Giá đỡ cuộn filament cho drybox (không cần ball bearings)

Với bộ filament spool holder này, mình muốn tránh dùng ball bearings vì ở nhà không có sẵn. Thiệt ra dùng bearings cho mục đích này cũng hơi “dư xài”. Mục tiêu nữa là để vừa được spool rộng nhất có thể. Với cái box này, bề rộng tối đa khoảng 70 mm.

Spool holder này được thiết kế cho chiếc box trên Amazon:
https://www.amazon.de/dp/B0C1N9C3T7/ref=cm_sw_r_as_gl_apa_gl_i_YVFM1DQNNPM62AJ2PH2J?linkCode=ml1&tag=valrc07-21&linkId=619ef14718f123c92c7843d8171b6645&th=1
Tuy nhiên, nó cũng có thể vừa với các loại box khác. Có rất nhiều listing tương tự cho kiểu box này, nên cũng không lạ nếu vài cái thực ra là cùng một sản phẩm nhưng bán dưới tên khác.

Thay vì bearings, mình dùng đinh nhỏ làm trục (axle). Do bề mặt tiếp xúc rất nhỏ nên ma sát gần như không đáng kể và các roller chạy rất mượt.

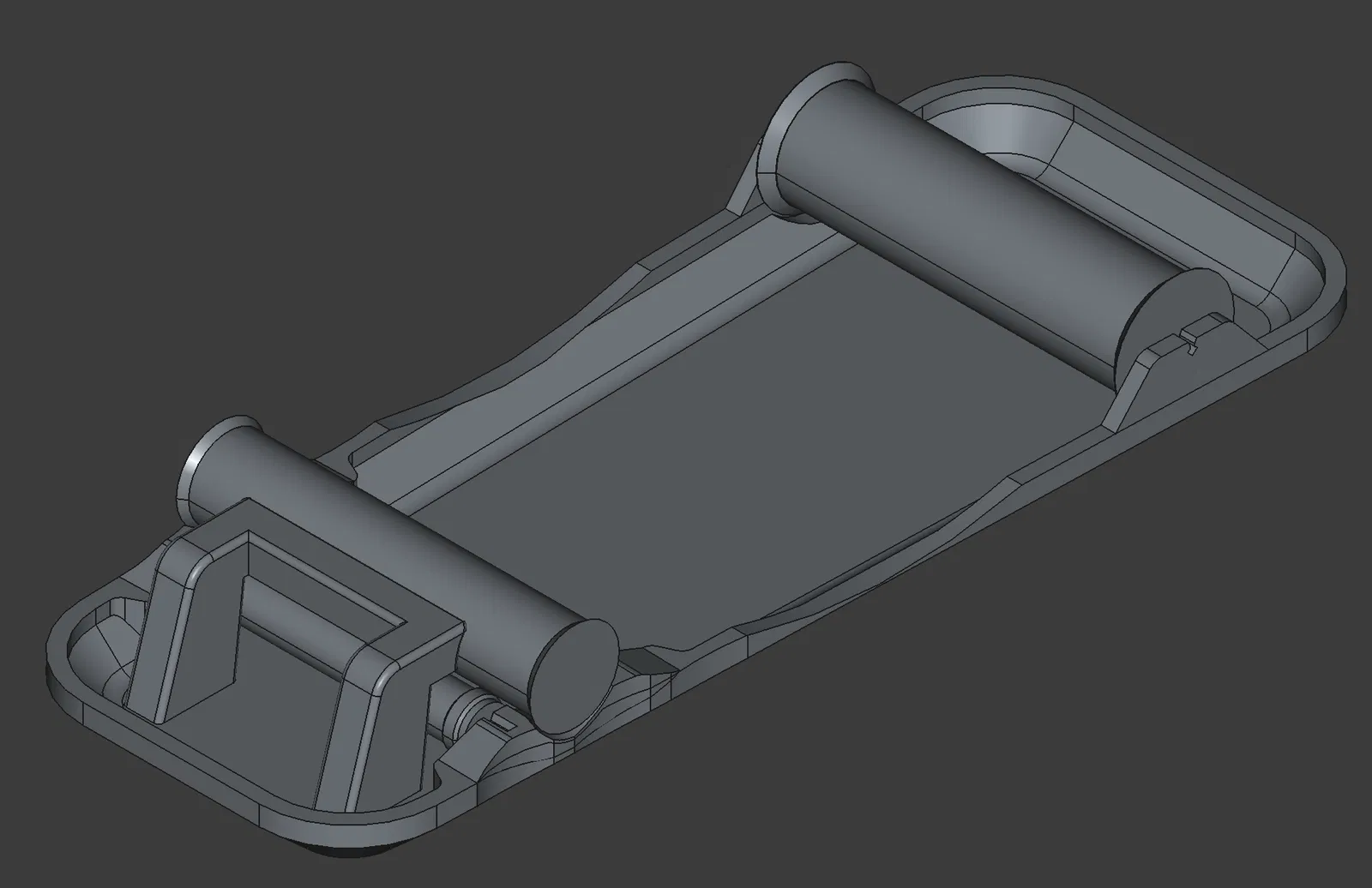

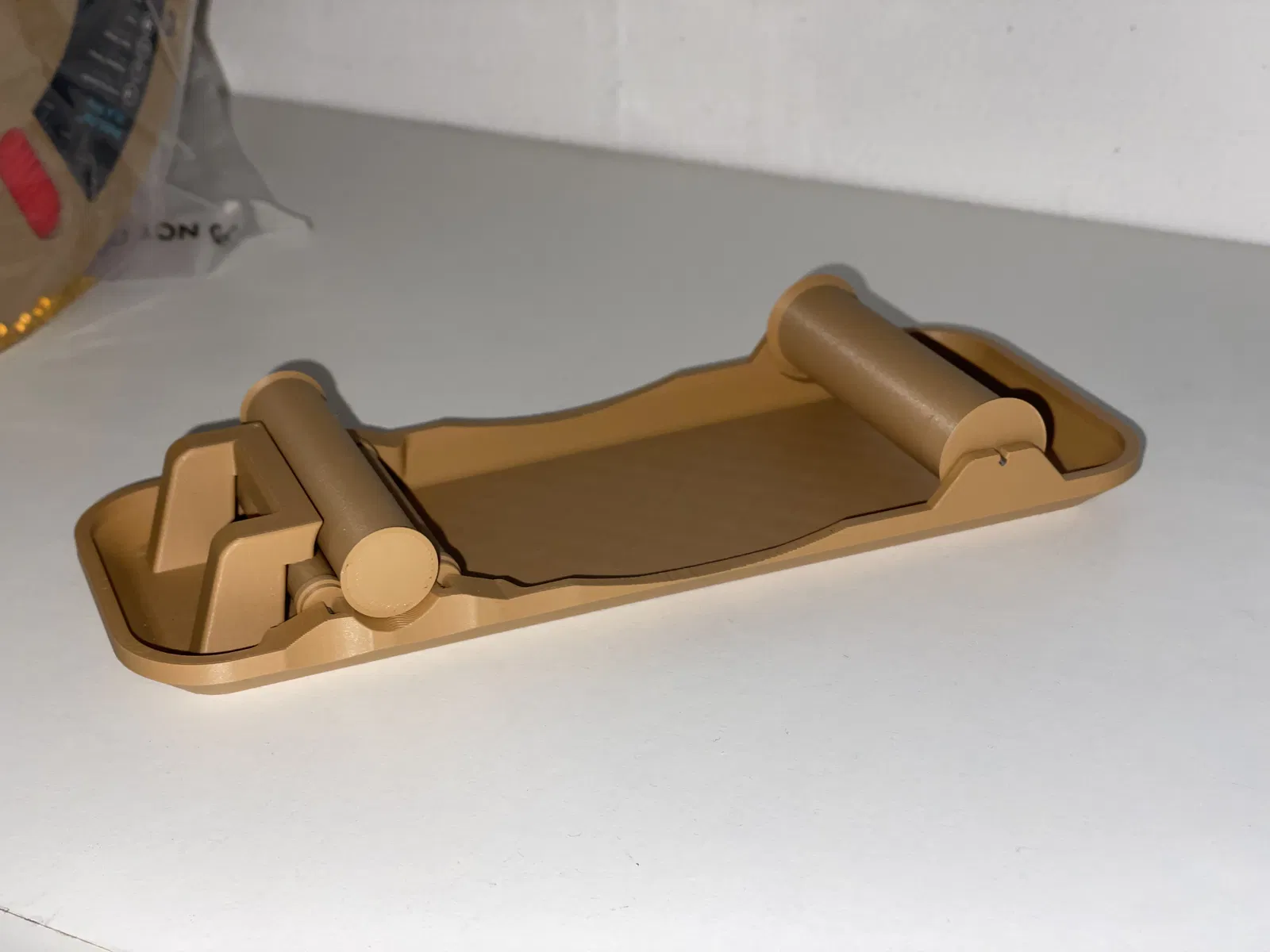

Để vừa các filament spool bản rộng, một roller sẽ được đặt chồng lên trên hai roller khác. Cách này giúp roller phía trên tận dụng được tối đa bề rộng sẵn có bên trong box. Góc còn lại của box hơi rộng hơn, nên có thể gắn một cuộn ở đó theo kiểu bình thường.

Lắp ráp
Bạn sẽ cần:

• 6 cây đinh (đường kính khoảng 1 mm, dài khoảng 13 mm)

• 1 cái box (từ Amazon)

In base plate và các roller. Nhớ in từng món một để tránh bị shrink lines. Trong PrusaSlicer, dùng sequential printing. Để bề mặt mịn hơn, mình khuyên dùng scarf seam cho tất cả roller, nhưng không cần cho base plate.

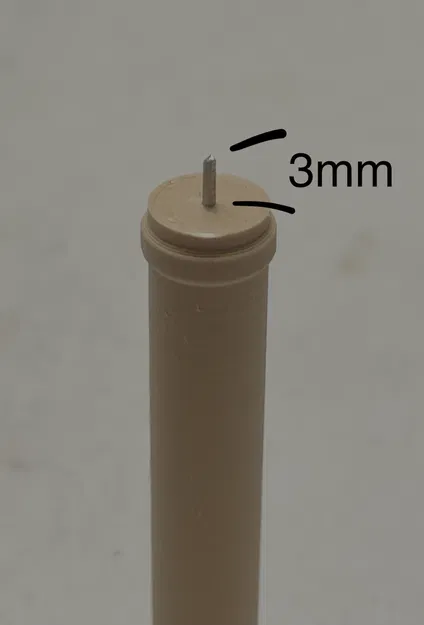

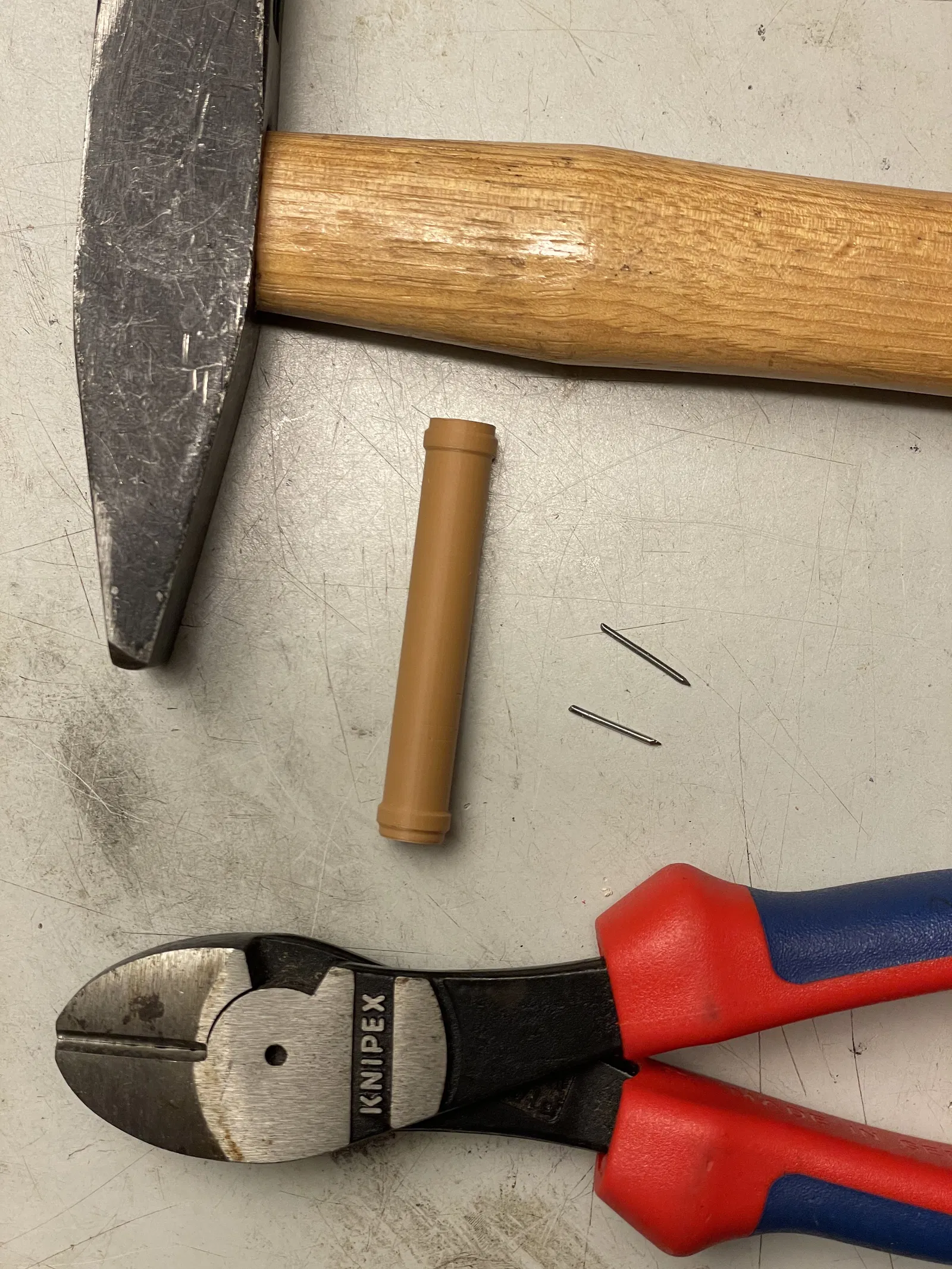

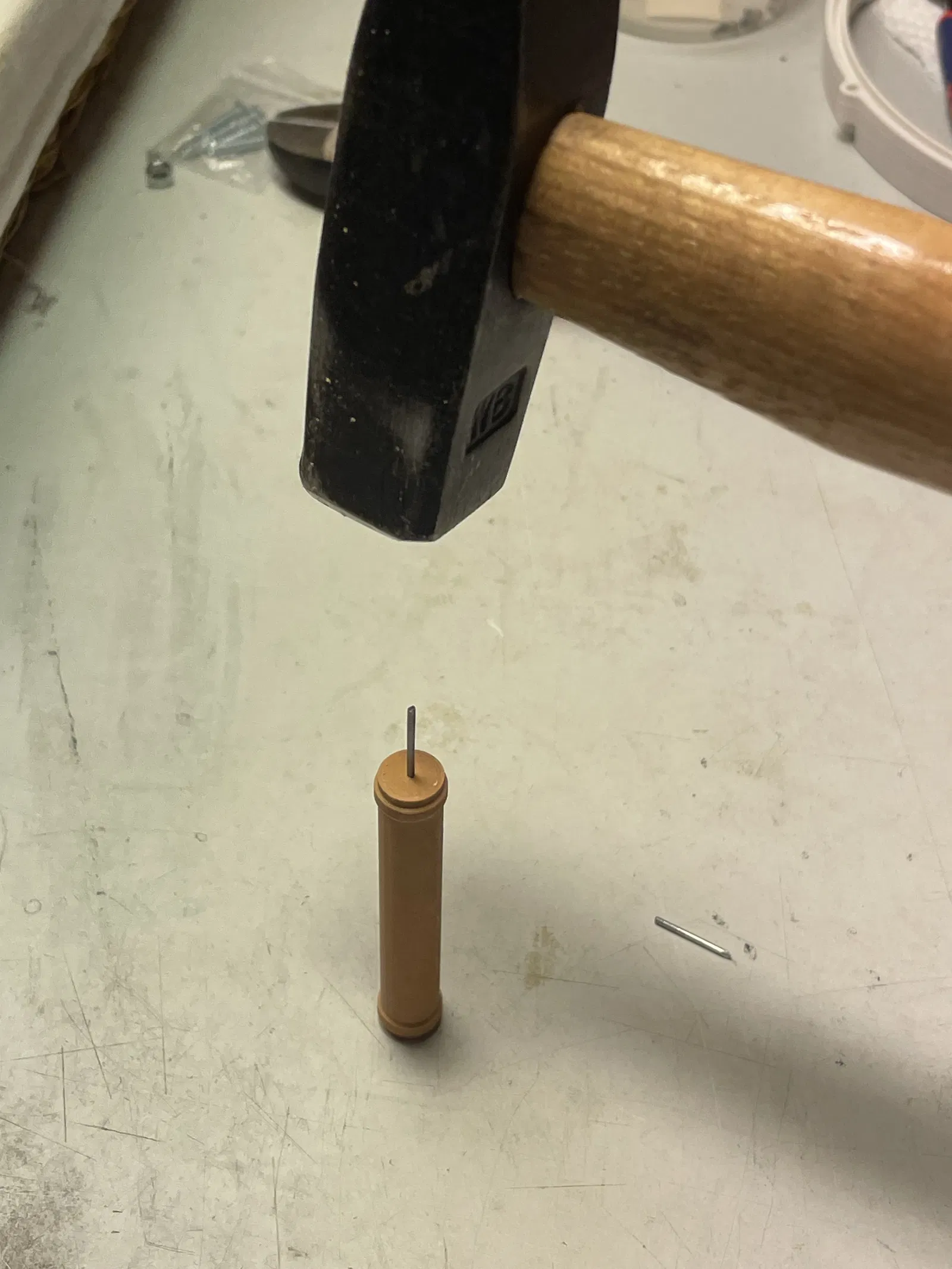

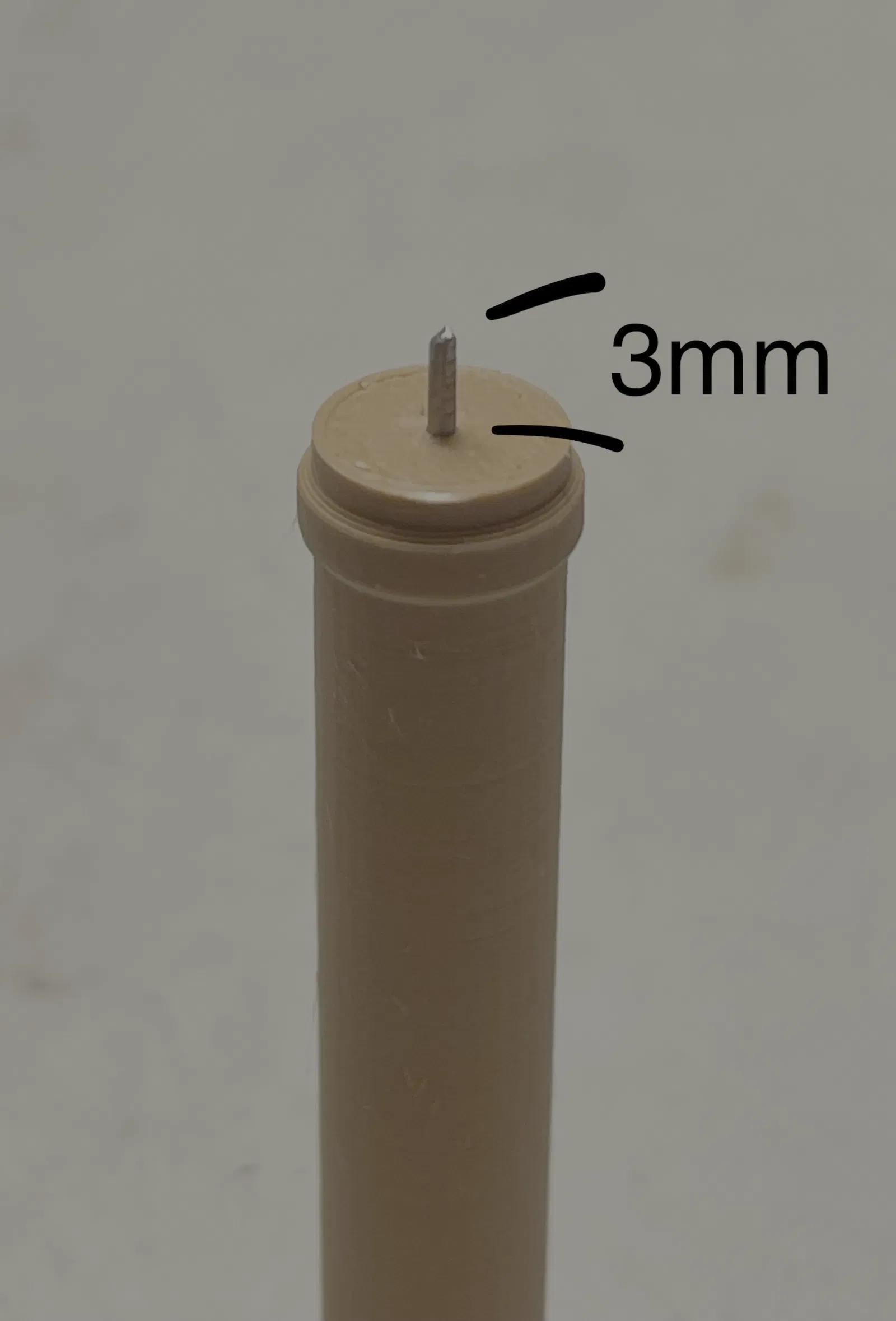

Cắt bỏ đầu đinh và chà nhám nhẹ phần vừa cắt. Luồn một cây đinh vào lỗ của roller rồi dùng búa gõ nhẹ cho vào. Chừa khoảng 3 mm thò ra để làm trục. Lặp lại cho tất cả các lỗ.

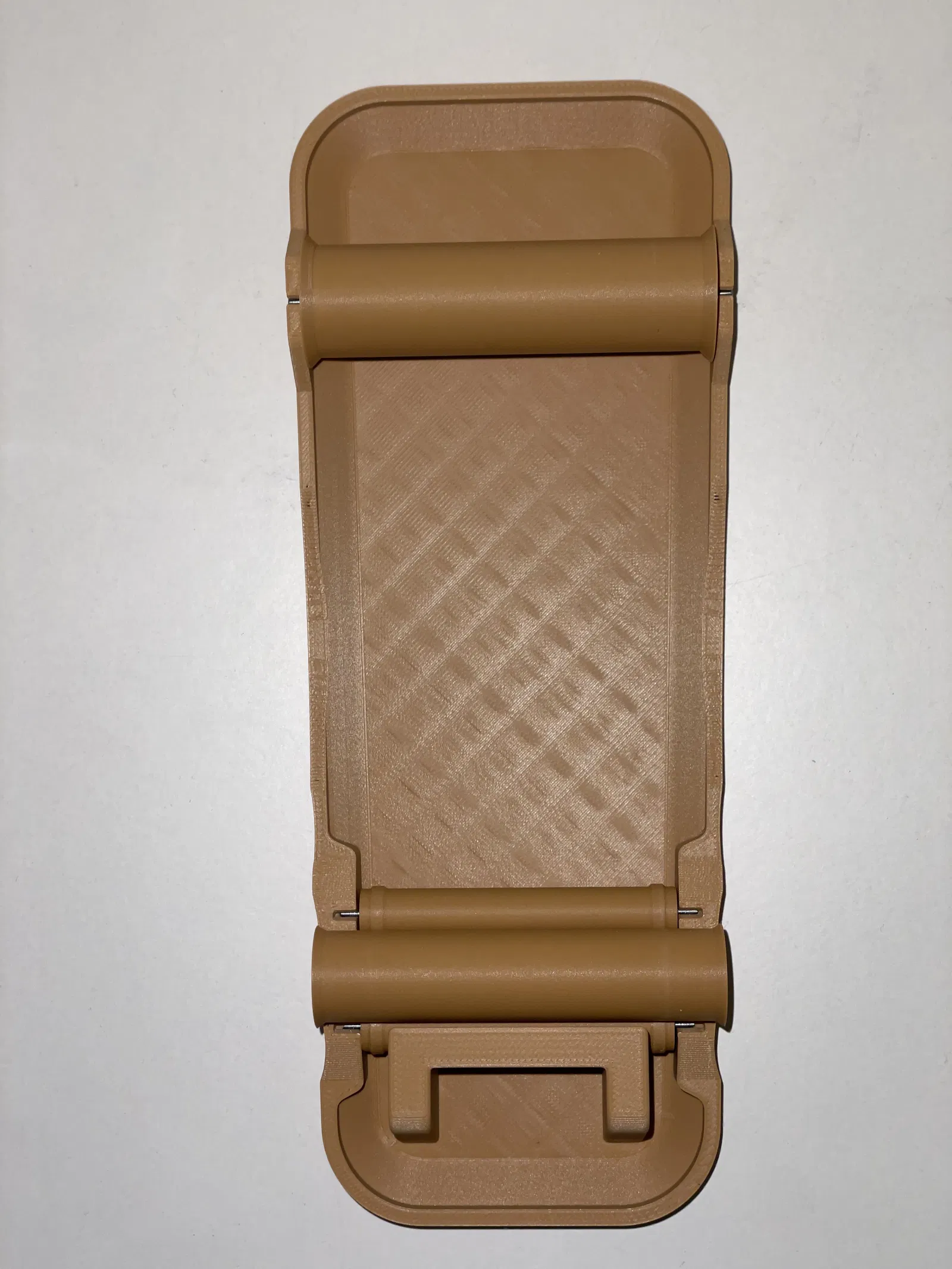

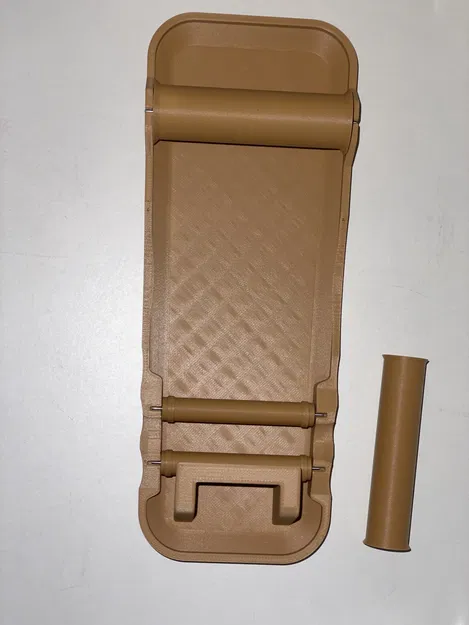

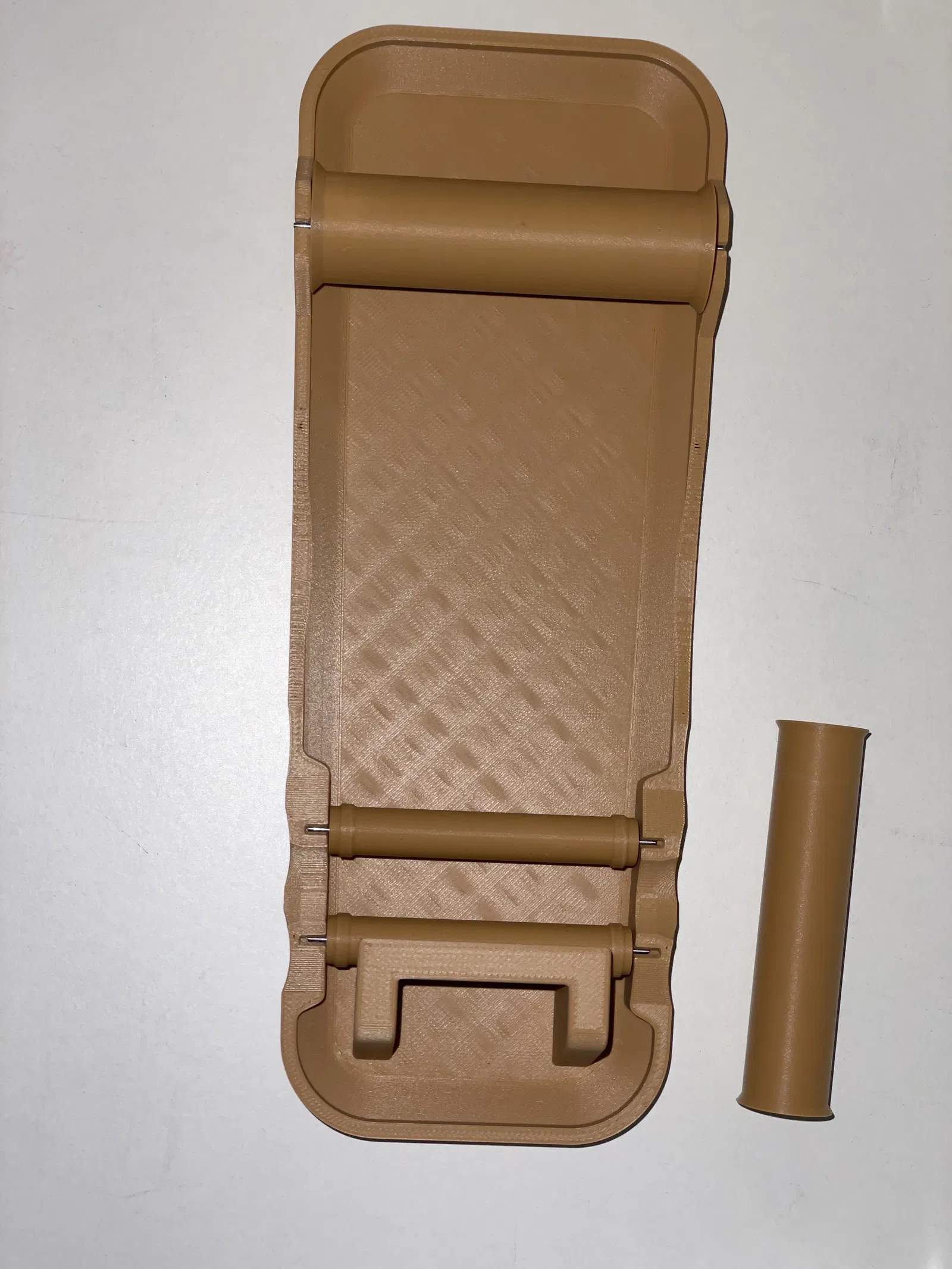

Bấm (snap) các roller vào đúng vị trí. Lưu ý hai roller nhỏ không cùng chiều dài. Cuối cùng, đặt roller còn lại lên trên hai roller nhỏ.

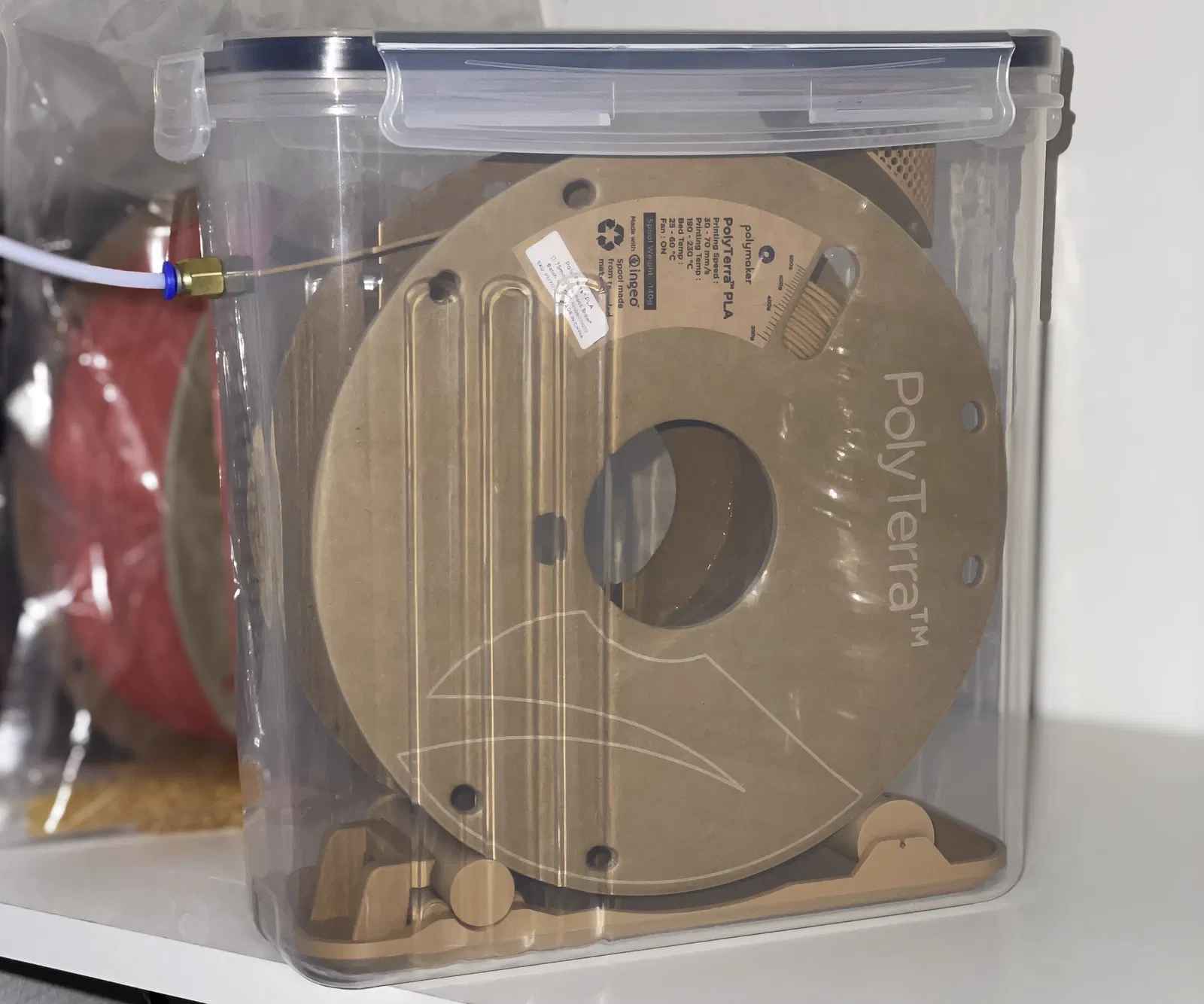

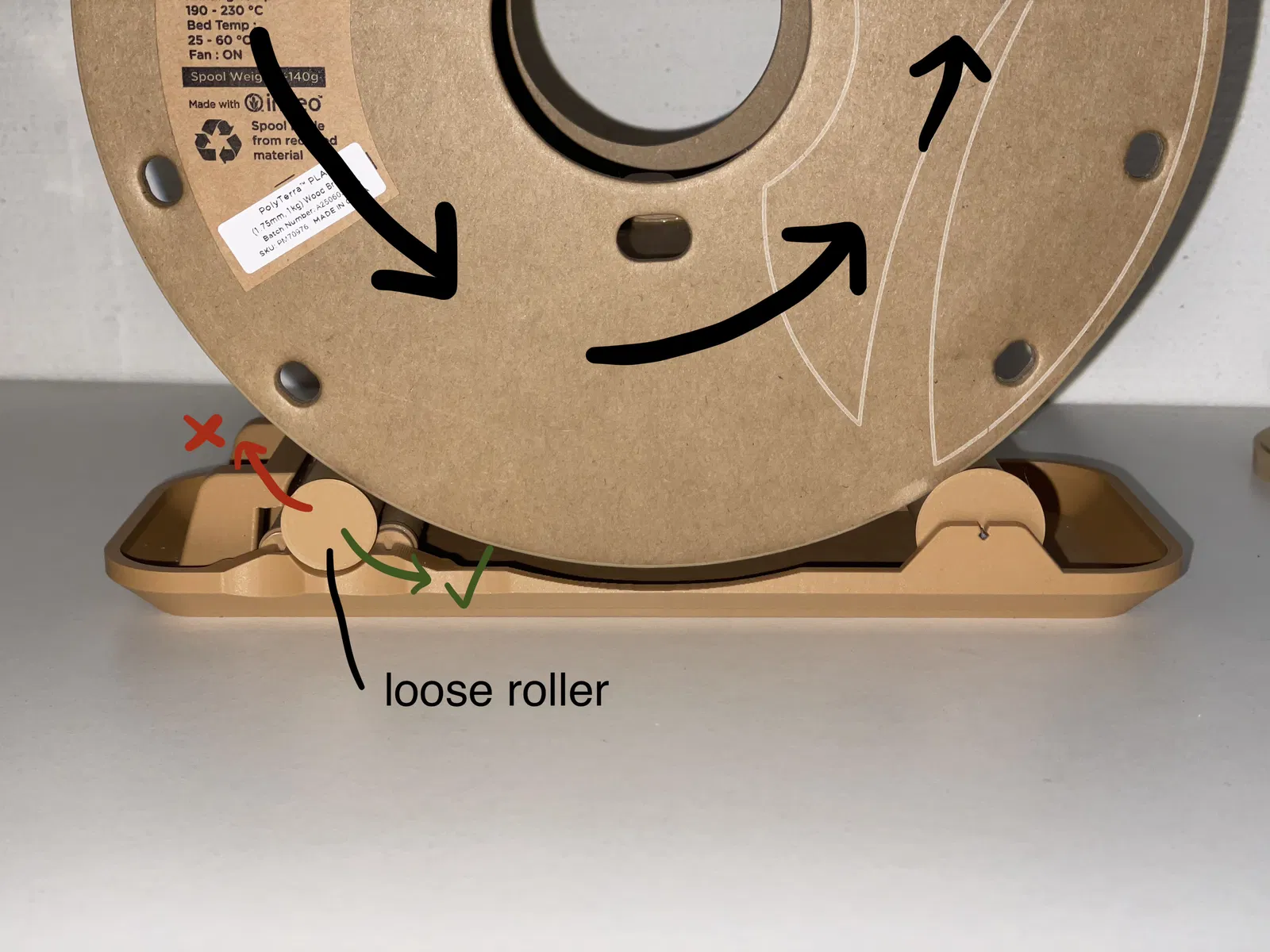

Khi lắp ống PTFE, nhớ để spool quay đúng chiều. Nó nên quay theo hướng kéo roller “rời” chạy vào bên dưới spool, thay vì đẩy nó ra xa (xem hình 5). Vì vậy mình có thiết kế riêng một cái guard để ngăn roller rớt ra. Tuy vậy, ngay cả khi có guard này, vẫn nên chọn chiều quay mà roller được kéo xuống dưới.
