E3CNC - CNC dựa trên Ender 3 Pro!

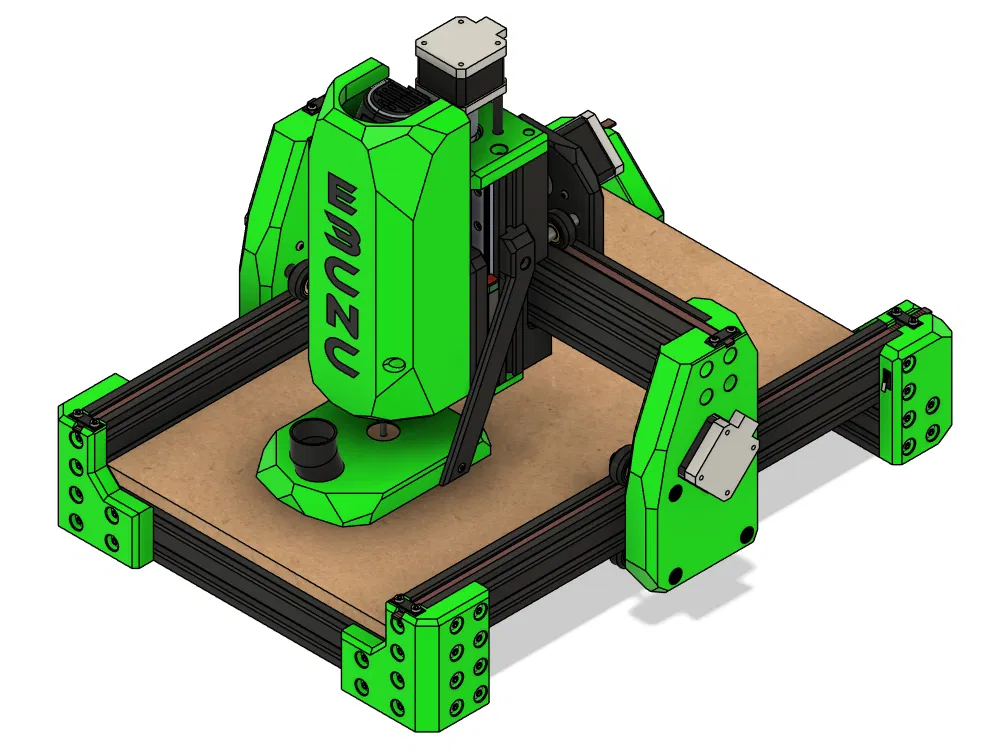

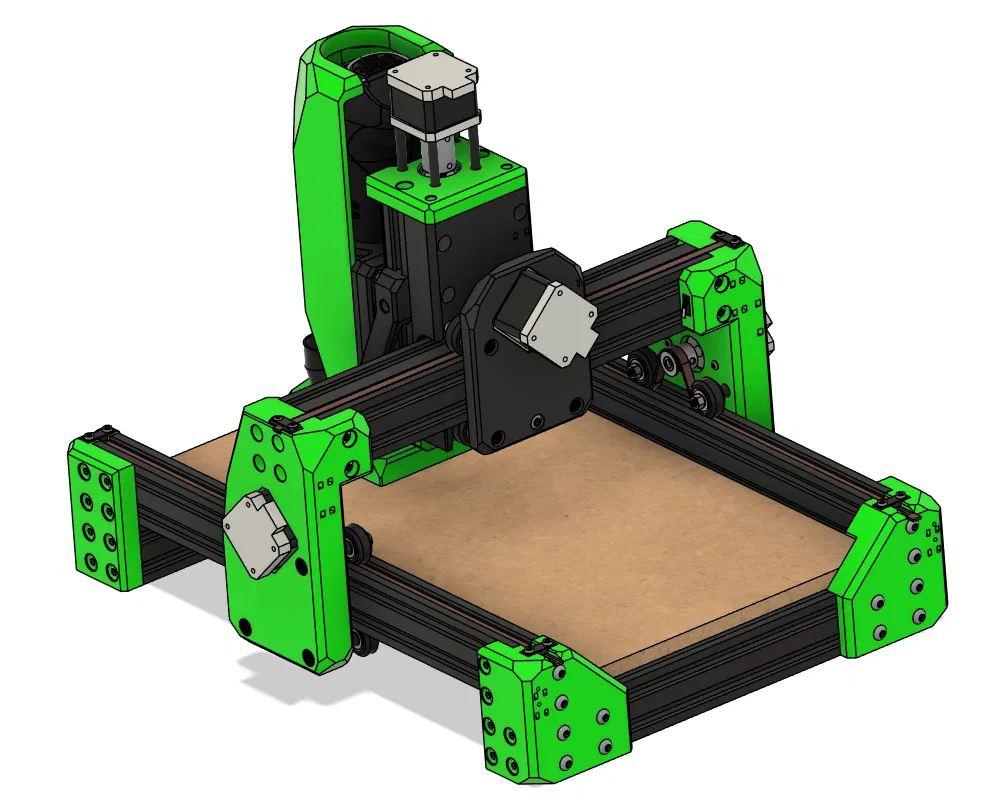

Đây là một CNC dựa trên Ender 3 Pro!

Xem máy chạy thực tế ở đây!

Tụi mình giờ có Discord!

GitHub của EnderCNC

Xem thêm các bản user-builds!

Nhớ xem Github changelog để theo dõi các cập nhật/thay đổi lớn theo thời gian. ----------------------------------------------------------------------------------------------------------------

• Tái sử dụng nhiều nhất có thể từ Ender 3 PRO, tới tận con ốc.

• Hiện tại chi phí BOM khoảng ~60$ trên Aliexpress (không tính sale/coupon), chưa tính Ender 3 PRO hay dremel/spindle/router. Nhưng khả năng cao là bạn cũng có sẵn vài món trong BOM rồi.

• License GPL-3.0!

• Dễ scale lên/xuống theo kích thước bất kỳ nếu không dùng frame Ender 3 Pro.

• Dễ gắn các loại spindle nhỏ giá rẻ.

• Chạy được với Klipper, chỉ cần chỉnh nhẹ một số macro và thêm vài macro mới để setup cho gọn! (Đã chạy ổn và sẽ được upload lên trang GitHub)

Tái sử dụng từ Ender 3 Pro:

• Frame

• Stepper

• Dây điện (cần nối dài một vài sợi)

• Leadscrew

• Leadscrew nut

• Coupler

• MCU

• PSU

• Phần lớn ốc và bu lông

• Vslot wheels

• Alu spacers

• Màn hình nếu bạn muốn

BOM: TẠI ĐÂY

Cấu hình mình đang dùng:

Mình chạy MCU zin với Klipper để điều khiển, và Fusion360 cho CAM (bản free) với một post processor đã “klipper hóa”. Tới giờ chưa gặp vấn đề gì đáng kể. Nếu bạn muốn “đẩy” mạnh hơn thì có thể đổi qua board có TMC control (skr pico/micro4). Mình dùng laptop cũ chạy Ubuntu cài klipper để thay cho Raspberry Pi.

Tất nhiên bạn cũng có thể đi theo hướng GRBL nếu thích. Mình chọn Klipper vì nhiều bạn đi từ 3D printer qua sẽ quen cái này hơn.

LƯU Ý! Không có design history trong Fusion (tiếc thiệt). Có sẵn clamp cho nhiều router/spindle cỡ Ø52 - Ø65mm. Mới test vừa đúng 2 mẫu dremel-clone; loại bạn đang xài có thể cần chỉnh lại hệ clamp dremel. Nếu cần hỗ trợ thì cứ liên hệ mình, mình sẽ cố gắng hết sức.

Thông số in mình dùng: PLA+, 5 wall, 5 top, 5 bottom, 40% gyroid.

Câu chuyện:

Mình muốn học thêm CAD, lại có nhiều đồ linh tinh để sẵn, nên quăng hết vô Fusion rồi bắt đầu làm.

Từ đó mới ra đời cái “project cũ” Endercnc. Dự án này chỉ dựa trên những món mình có sẵn, thành ra nó là kiểu lai giữa Ender 3 Pro và Ender 4.

Sau khi làm và test thì nó chạy tốt hơn mình tưởng nhiều, nhưng cảm giác là “xong rồi” mà lại không thật sự dễ cho người khác build vì BOM sẽ đội chi phí.

Vậy rốt cuộc nhiều người hay có cái gì để đó bám bụi? Ender 3 Pro! Thế là mình làm lại một bản mới rẻ hơn và dễ build hơn, CHỈ dựa trên Ender 3 Pro, tới tận con ốc!

Cảm ơn đặc biệt Steve đã beta test và góp ý. Crys và Neohhhh vì những góp ý/ý tưởng rất giá trị!

Có câu hỏi hay ý tưởng gì không? Discord: ravenkeeper
