Bệ trượt trục X custom cho SV06 Plus (Custom SV06 Plus X-axis carriage)

MECHA SERIES

Mẫu này là một phần trong series MECHA của mình về các linh kiện chính cho SV06+.

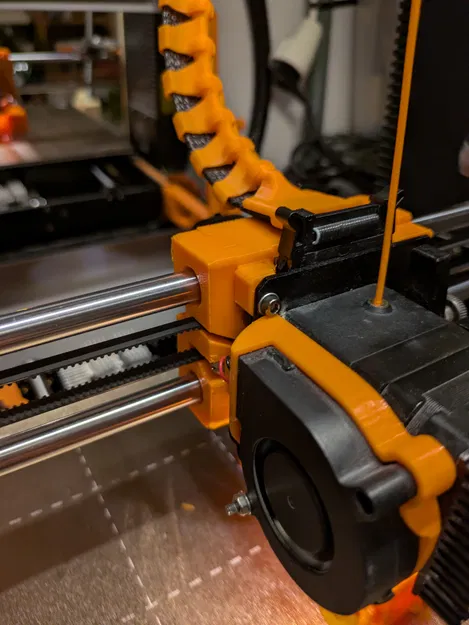

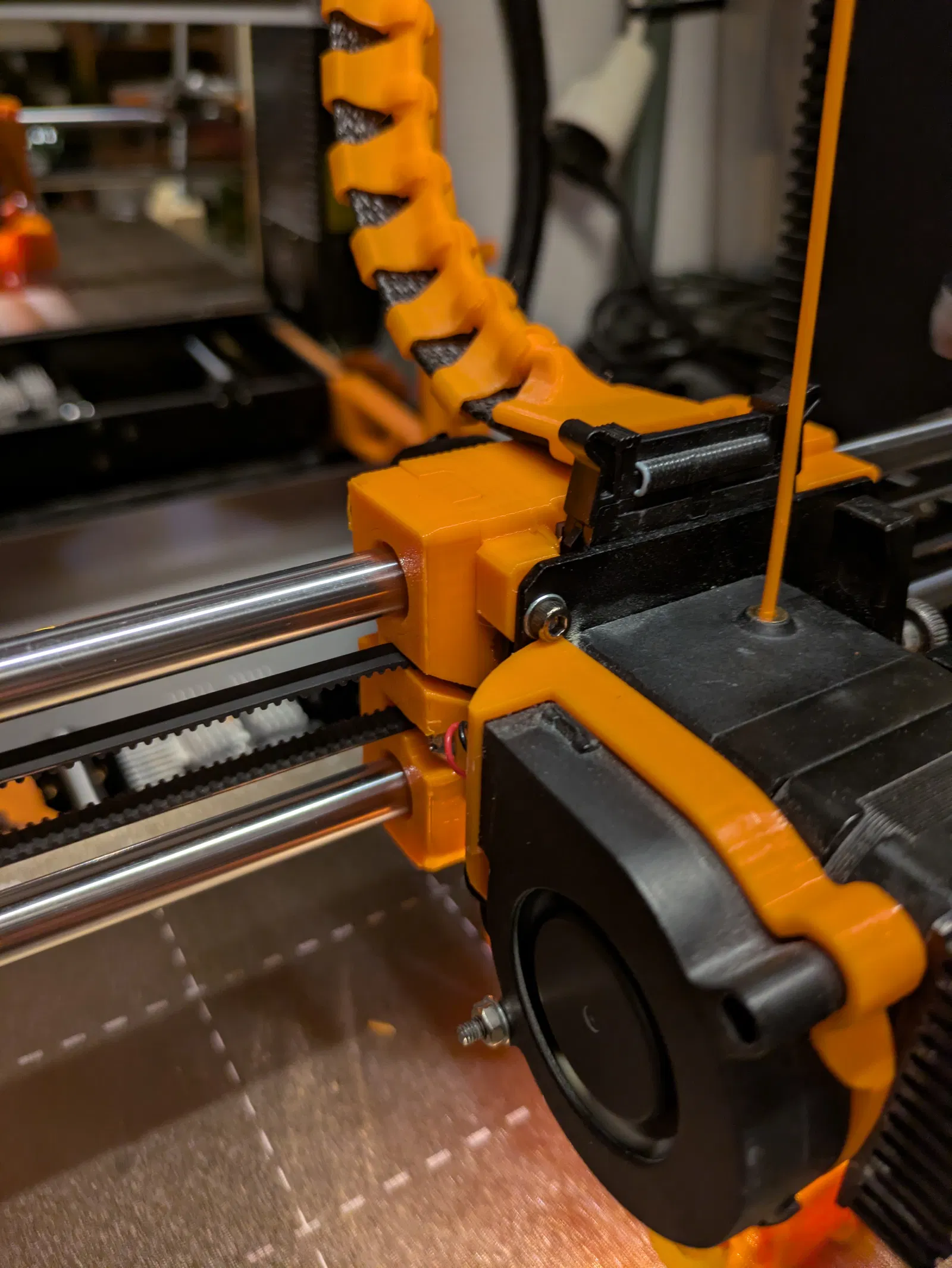

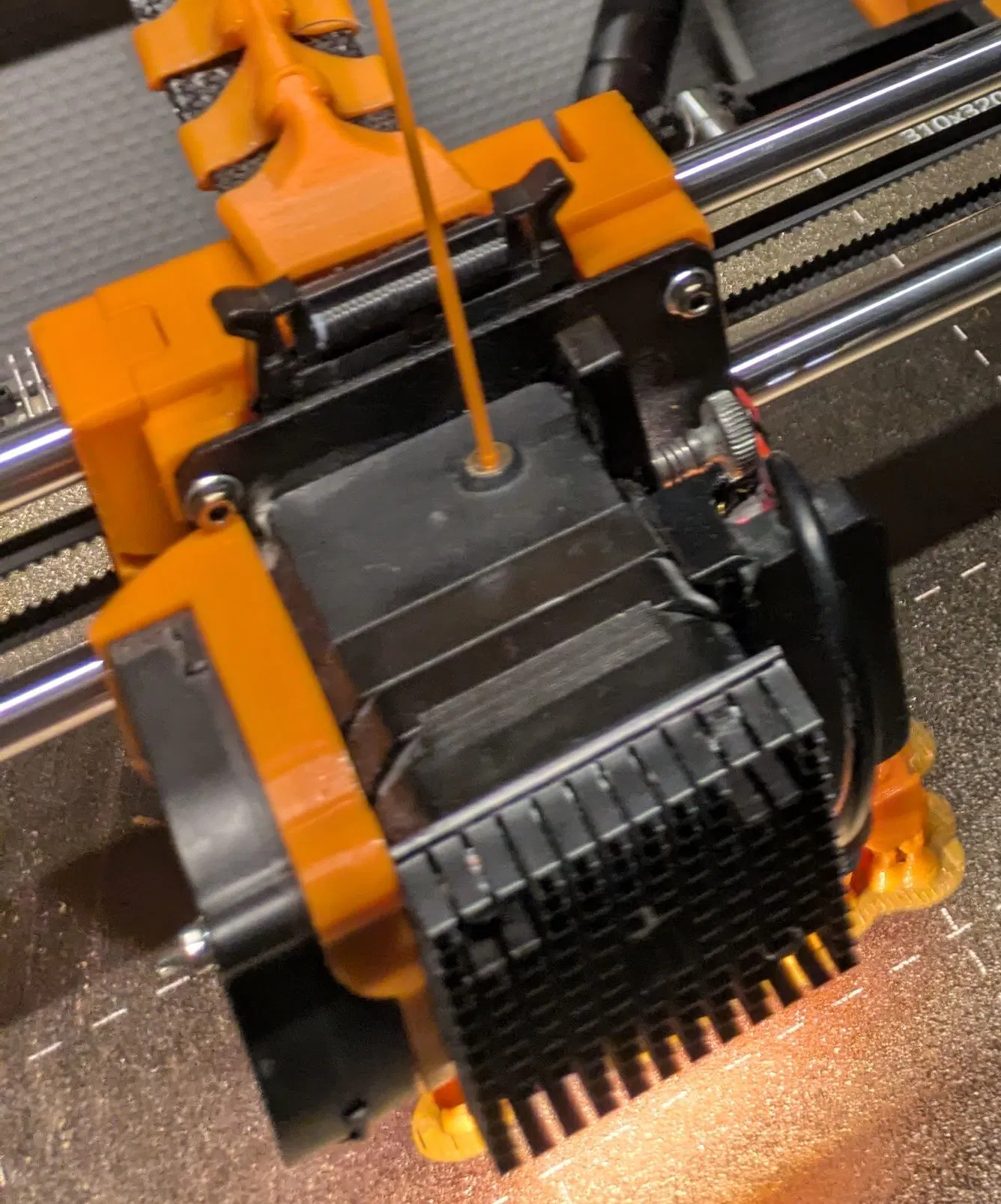

X-Axis Carriage

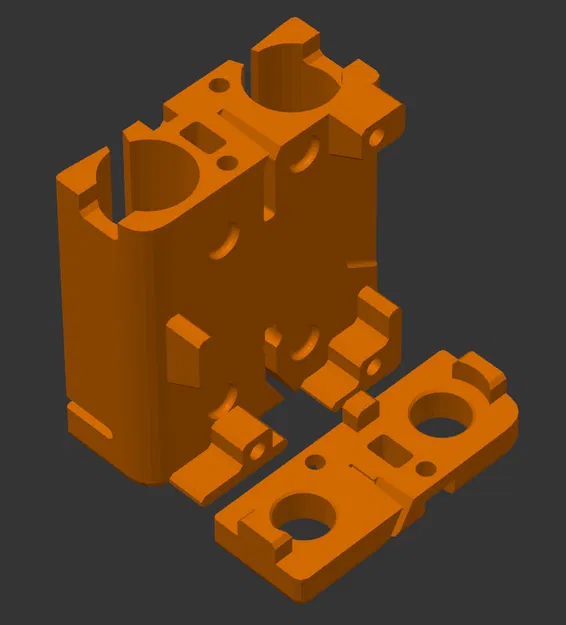

X-axis carriage custom, lấy cảm hứng từ Monoblock Carriage của @SilencedFros_2044064. Mình chỉnh sửa để khắc phục một vài điểm hơi khó chịu mà mình gặp.

• Dùng heat-set insert M3 (từ đây gọi tắt là HSI).

• Tất cả kích thước quan trọng đều nằm trong “footprint” của thiết kế gốc, nên khả năng tương thích với các mod gần như 100%.

• Các đường cắt flex giúp kẹp bearing cố định. Nếu cần fit chặt hơn bạn có thể chỉnh trong Blender, nhưng với mình thì đang rất ổn. Nếu bạn gặp vấn đề gì vui lòng để lại bình luận. Model có các đường cắt để giảm tập trung ứng suất vật liệu và có lỗ để có thể đẩy/punch bearing ra khi cần.

• Bạn sẽ cần một máy in đủ chính xác, đặc biệt nếu dùng solid polymer bearings; nếu không fit có thể quá chặt và làm tăng hiện tượng stick-slip với polymer bearings.

• Cải tiến so với Monoblock Carriage:

  • Đã lược bớt vật liệu phía sau để bù cho độ flex khi ép bearing vào; nhờ vậy các linh kiện gắn phía sau (ví dụ: quạt) sẽ không bị đẩy lệch hoặc bị ép vào các đường cắt flex.

  • Không còn mấy lỗ/chi tiết nhỏ mỏng manh dễ gãy. Dùng chính vật liệu để siết bearing. (Đừng in bằng PLA!)

  • Bearing được giữ theo phương ngang bằng một chi tiết rời, để không phải siết lực kẹp quá tay, giảm ma sát khi dùng với solid polymer bearings.

  • Không cần HSI loại đặc biệt, chỉ cần loại tiêu chuẩn (độ dài tiêu chuẩn), khác với Monoblock là cần loại ngắn hơn để không cấn vào rãnh bearing.

Khuyến nghị khi in:

• In đúng theo orientation sẵn. Mục tiêu là độ chính xác và độ bền cho các rãnh bearing.

• Organic/Tree supports

• Gyroid infill 15%

• Vertical perimeters: 4 (7 nếu bạn cần cứng hơn)

• Horizontal perimeters: 5 top, 4 bottom

• Mình khuyên in bằng PETG hoặc vật liệu tương tự; PLA sẽ bị biến dạng khi chịu ứng suất liên tục.
