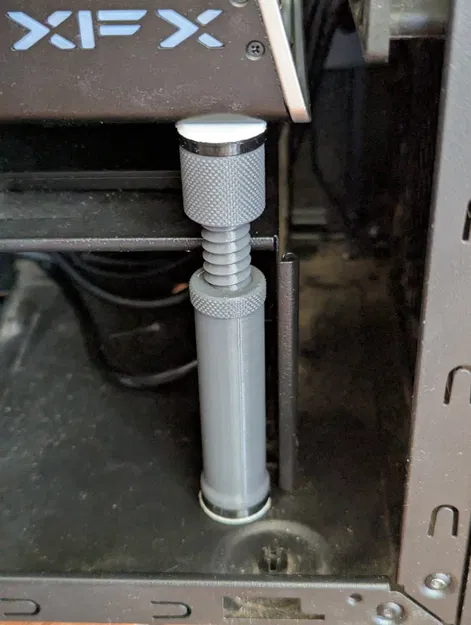

Gá Đỡ GPU Đơn Giản - Bản Remix

Mình làm lại mẫu này và áp dụng các thay đổi sau:

1. Sửa lỗi nứt/tách ở phần chân đế (được nhắc vài lần trong phần bình luận của thiết kế gốc);

2. Làm lock nut hơi lớn hơn và thêm các rãnh khía;

3. Chỉnh lại tolerance của ren để giờ không còn bị lỏng quá;

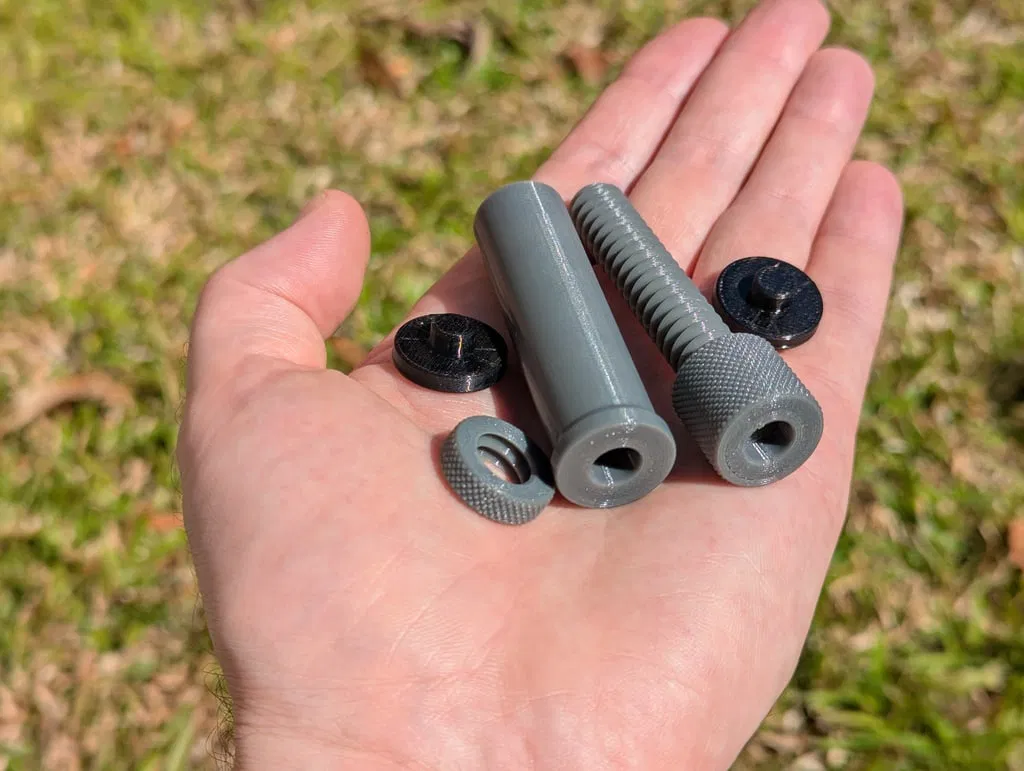

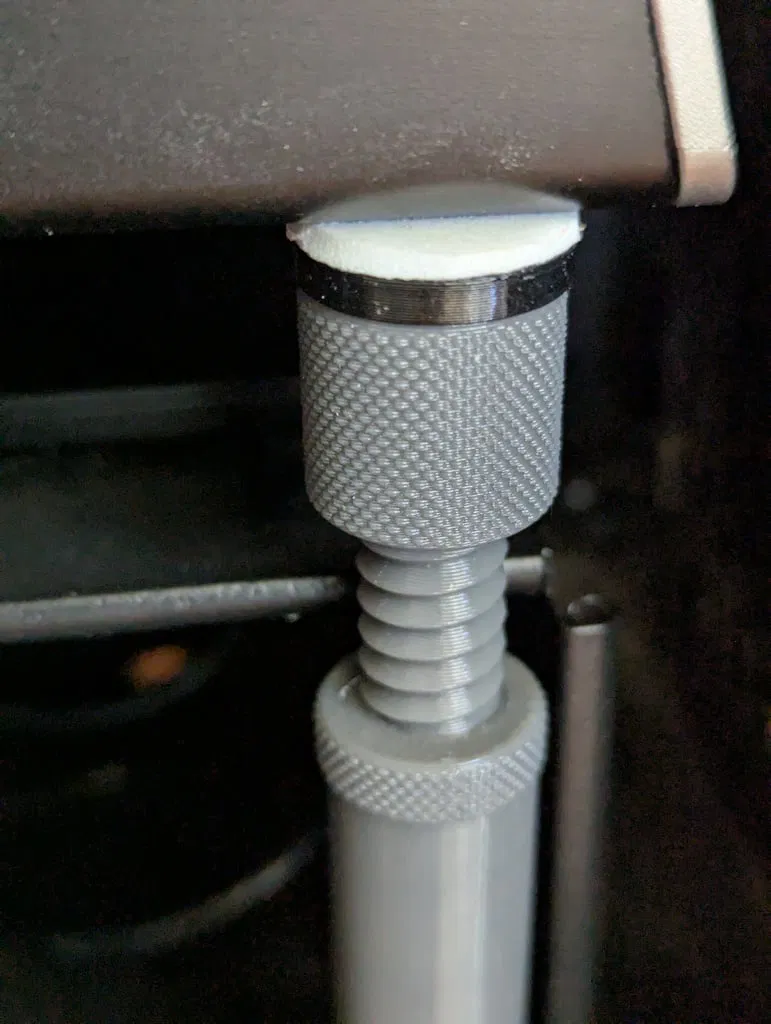

4. Thêm các spacer (màu đen trong hình) có thể dán bằng băng keo 2 mặt (màu trắng trong hình) vào case và GPU để chân đế không bị trượt tuột;

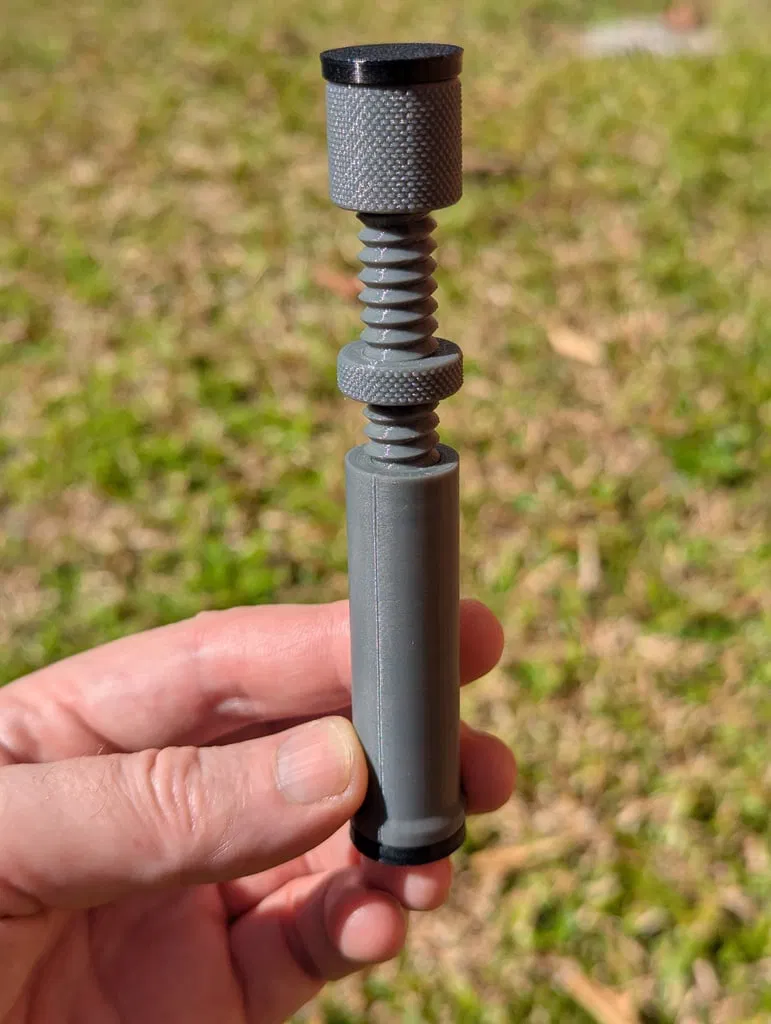

5. Đổi kích thước để support có thể chỉnh từ 83mm (không nut, không spacer) lên tới 144mm (2 spacer);

6. Đã public file STEP & project OrcaSlicer (3mf)

 10/01/2026

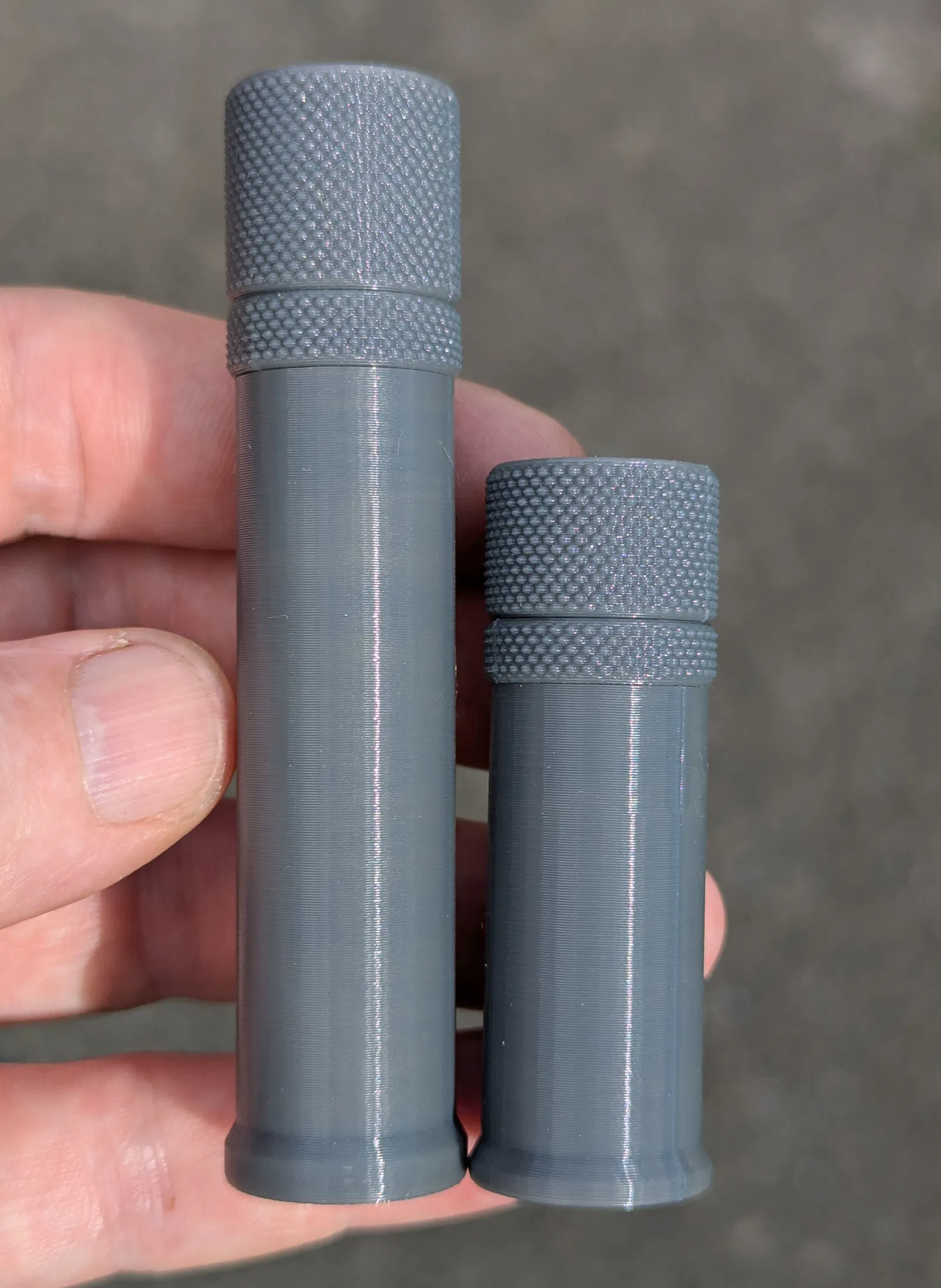

Đã thêm bản ngắn. Có thể chỉnh từ 53mm (không nut, không spacer) lên tới 86mm (2 spacer). Ren giữ nguyên, nhưng bolt và chân đế ngắn hơn, lock nut và spacer mỏng hơn.

Print Settings

Printer Brand:

ELEGOO

Printer:

ELEGOO NEPTUNE 4

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

25%

Filament: Jayo PETG Grey


Notes:

Mình in chân đế, bolt và nut bằng PETG; spacer thì in bằng TPU.
Nhớ calibrate máy (khe hở không quá lớn) và đừng tăng tốc quá nhiều khi in phần ren (mình in outer wall ở 60mm/s). Dùng thứ tự inner/outer walls.
Như thường lệ với vít in 3D — để các chi tiết nguội hẳn.
Bạn có thể mở file project OrcaSlicer (3mf) đã public và xem lại các setting mình dùng.
