Bộ đếm Life (hoặc bất kỳ) cho game bàn – Remix

Mình gặp vài vấn đề khi in mẫu gốc nên cuối cùng mình làm lại gần như toàn bộ, trừ phần vòng (ring) & số (numbers) =)

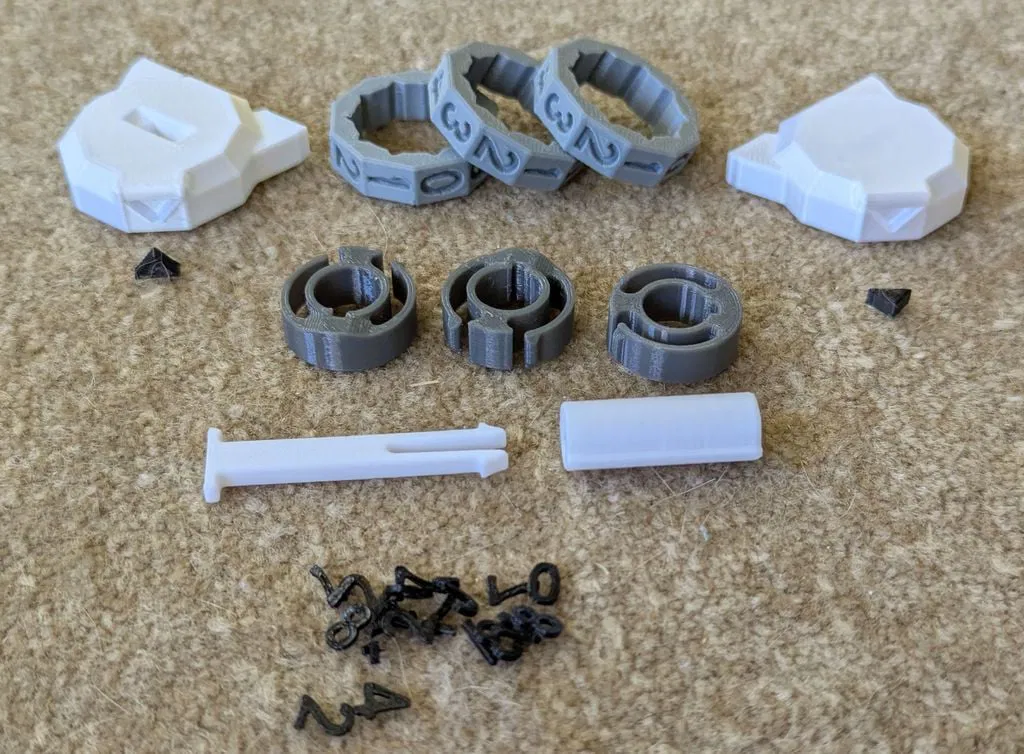

Chi tiết:

• Không kèm rings và numbers (lấy từ mẫu gốc hoặc từ các bản remix khác);

• Các bộ phận dự kiến tương thích với mẫu gốc;

• Dung sai (tolerance) của mẫu gốc hợp với máy in đã cân chỉnh của mình nên mình chỉ chỉnh nhẹ. Nếu bạn bị vấn đề dung sai với mẫu gốc (không lắp khít phần này vào phần kia) thì nhiều khả năng bạn cũng sẽ gặp y như vậy với mẫu của mình. Cách xử lý tạm: thử giảm scale của tube (XY) và clip (YZ) một chút trực tiếp trong slicer;

• Lò xo (spring) được thiết kế lại và cứng hơn. Khuyến nghị in bằng PETG (PETG ít bị “mỏi” cong theo thời gian và dẻo hơn). Nếu dùng PLA thì lò xo có thể sẽ hơi quá cứng (mình chưa thử PLA);

• Đã thêm chamfer cho tất cả chi tiết để ráp dễ hơn vì cạnh không còn bén như trước;

• Các chi tiết bên hông (side parts) được đơn giản hoá. Nhờ vậy bạn có thể bật iron phần mặt trên và nhìn sẽ đẹp hơn, theo ý mình;

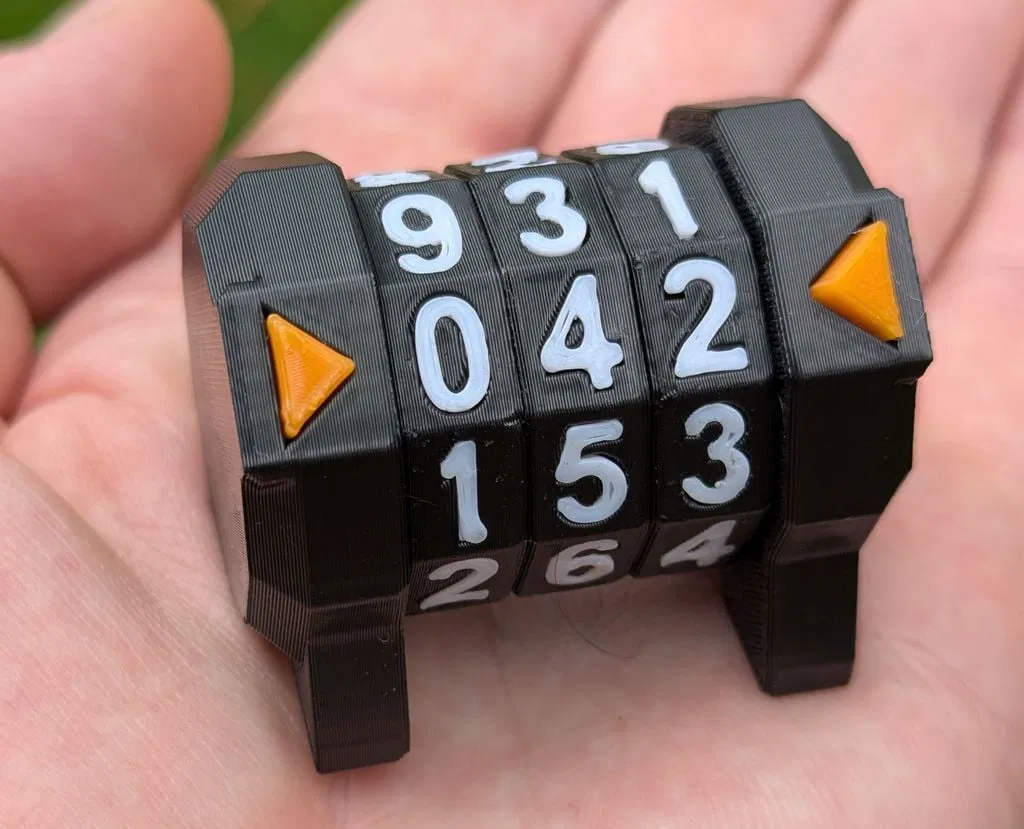

• Thêm bản side parts có mũi tên (arrows) rời. Có thể in mũi tên màu khác rồi dán bằng keo siêu dính (super glue);

• Phần khoét cho tube trong side parts giờ không cần “mẹo” gì khi in nữa;

• Clip cứng hơn một chút;

• Không còn kiểu vết cắt “lạ” ở hai đầu tube nên khi in tube dựng đứng sẽ ít bị vấn đề bám dính (adhesion) hơn;

• Thêm tube & clip cho 4 rings;

• Có kèm file STEP chứa toàn bộ chi tiết;

• Có kèm file project 3mf của Orca Slicer với các thiết lập mình dùng để in (trong project dùng rings gốc và flat numbers).

Một số mẹo để gắn chữ số lên rings:

1. Đặt các mẫu số nằm phẳng trên bàn in (có thể dùng mẫu flat numbers mình nhắc ở trên) và in với elefant foot compensation 0.4mm trong 2 lớp (xem file 3mf đính kèm). Cách này giúp số có chamfer ở đáy, dễ đưa vào lỗ trên ring hơn;

2. Dùng đèn khò butane mini hơ qua các lỗ trên ring để làm sạch tơ nhựa và ba via (chỉ khoảng nửa giây là đủ cho 2 lỗ số liền nhau);

3. Để rings nguội lại;

4. Đặt số lên ring (mặt chamfer hướng xuống) rồi dùng que gỗ (popstick) ấn nhẹ vào đúng lỗ, số sẽ xuống được một chút;

5. Hơ số bằng đèn khò butane khoảng nửa giây (đừng hơ quá tay, thời gian tuỳ đèn khò của bạn nên chuẩn bị tinh thần có thể “fail” cái ring đầu) rồi ấn số vào lỗ bằng que gỗ;

6. Kiểm tra số đã phẳng mặt với bề mặt chưa. Nếu chưa thì lặp lại bước 5;

7. Lặp lại cho toàn bộ các số;

8. Dùng dao làm mô hình (modelling knife) cắt phần dư nếu cần.

Demo cho bước 4–6: https://youtu.be/ww2l8LKO5iA
